5-ти осевые фрезерные станки с ЧПУ

5-осевой фрезерный станок с ЧПУ — это оборудование, в котором инструмент или заготовка перемещается одновременно по пяти координатам. Три линейные оси (X, Y, Z) дополняются двумя поворотными, что позволяет обрабатывать сложные геометрические формы за один установ. В отличие от трёхосевых моделей, такая многоосевая обработка исключает необходимость переустановки детали вручную и расширяет возможности ЧПУ-фрезеровки принципиально.

Конструкция и устройство станка

Основные узлы и компоненты

Устройство станка включает несколько ключевых элементов: станину, шпиндельный узел, рабочий стол, систему ЧПУ и приводы осей. Шпиндель ЧПУ обеспечивает вращение инструмента — как правило, с частотой 6 000–24 000 об/мин в зависимости от класса оборудования. Рабочий стол может быть поворотным или наклонно-поворотным, что и формирует две дополнительные оси.

Сервоприводы управляют перемещением по каждой оси с высокой повторяемостью. Они обеспечивают точность позиционирования в диапазоне 0,005–0,02 мм, что критично при работе с ответственными деталями. Система ЧПУ интерпретирует управляющую программу и синхронизирует движение всех осей в режиме реального времени.

Принцип работы 5 осей

Линейные оси X, Y и Z отвечают за движение в трёх плоскостях. Поворотные оси — A (вращение вокруг X) и B или C (вращение вокруг Y или Z) — позволяют наклонять заготовку или шпиндель относительно инструмента. Благодаря этому фреза подходит к поверхности под оптимальным углом, снижая нагрузку и улучшая качество обработки.

Виды 5-осевых станков

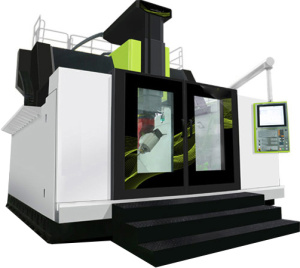

Портальные

Портальные 5-координатные станки оснащены неподвижной или подвижной поперечиной, по которой перемещается шпиндельная головка. Подходят для крупногабаритных заготовок — длиной от 1 до нескольких метров. Часто используются в авиастроении и тяжёлом машиностроении.

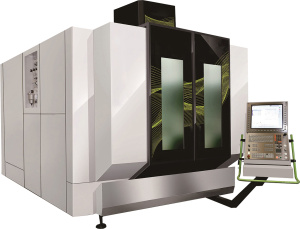

Цапфовые

В цапфовых моделях поворотный стол наклоняется и вращается вокруг двух осей. Конструкция компактнее портальной и удобна для деталей среднего размера. Такие станки распространены в производстве пресс-форм и точных корпусных деталей.

3+2 и непрерывные

Режим 3+2 предполагает фиксацию поворотных осей в заданном положении с последующей трёхосевой обработкой. Это упрощает программирование и снижает требования к CAM-системе. Непрерывная пятиосевая обработка задействует все пять осей одновременно — она сложнее в наладке, но необходима для поверхностей с переменной кривизной.

Технические характеристики

Мощность шпинделя

Мощность шпинделя у серийных моделей варьируется в диапазоне 7–40 кВт. Для обработки алюминия достаточно 7–15 кВт, для стали и титана требуется 20–40 кВт. Выбор зависит от материала заготовки и требуемой производительности.

Точность обработки

Рабочая зона

Рабочая зона определяет максимальный размер обрабатываемой детали. У компактных моделей — 500×400×400 мм, у крупных портальных — от 2000×1500×800 мм и более. При выборе учитывайте не только габариты заготовки, но и ход по поворотным осям.

Преимущества 5-осевой обработки

Высокоточная обработка сложных поверхностей за один установ — главное преимущество таких станков. Это исключает погрешности переустановки и сокращает общее время цикла. Дополнительный плюс — доступ инструмента к труднодостижимым зонам детали без дополнительных приспособлений.

Промышленная автоматизация производства упрощается: меньше ручных операций, ниже вероятность брака, стабильнее качество партии. При правильной настройке оборудование способно работать в режиме длительных автоматических циклов с минимальным участием оператора.

Области применения

Авиационные детали — лопатки турбин, корпуса двигателей, силовые элементы планера — одна из основных сфер применения. Здесь критичны и сложная геометрия, и обработка титана и алюминиевых сплавов с жесткими допусками.

Изготовление пресс-форм, штампов и литьевых форм также требует пятиосевой обработки: сложные полости и поднутрения недостижимы на стандартном оборудовании. Станки применяются и в общем машиностроении, энергетике и медицинской промышленности.

Сравнение 3-х и 5-ти осевых станков

Трёхосевой станок обрабатывает заготовку в трех плоскостях и подходит для большинства типовых деталей с плоскими и цилиндрическими поверхностями. Отличие 5-осевого станка — в возможности непрерывного изменения угла подхода инструмента. Это принципиально при работе с поднутрениями, криволинейными поверхностями и деталями со сложным контуром.

Переход на пятиосевую обработку оправдан, когда деталь требует более двух установов на трёхосевом оборудовании или когда геометрия поверхности в принципе недостижима на трёх осях. В остальных случаях трёхосевой станок остаётся более экономичным решением.

Цена и факторы стоимости

Стоимость ЧПУ-станка пятиосевого класса зависит от размера рабочей зоны, мощности шпинделя, производителя системы управления и комплектации. Базовые модели начального уровня — от 5–8 млн рублей, тяжёлые портальные комплексы — значительно дороже. На итоговую цену станка влияет также наличие системы автоматической смены инструмента, охлаждения и программного обеспечения CAD/CAM.

Как выбрать и купить станок

При выборе отталкивайтесь от задач производства: тип материала, размер заготовки, требуемая точность и объем партий. Купить 5-осевой станок стоит у поставщика, который обеспечивает пусконаладку, обучение персонала и сервисное обслуживание на территории России. Уточняйте наличие запасных частей и сроки их поставки — это существенно влияет на надёжность работы в долгосрочной перспективе.
