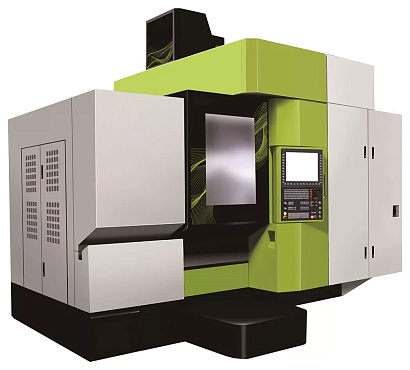

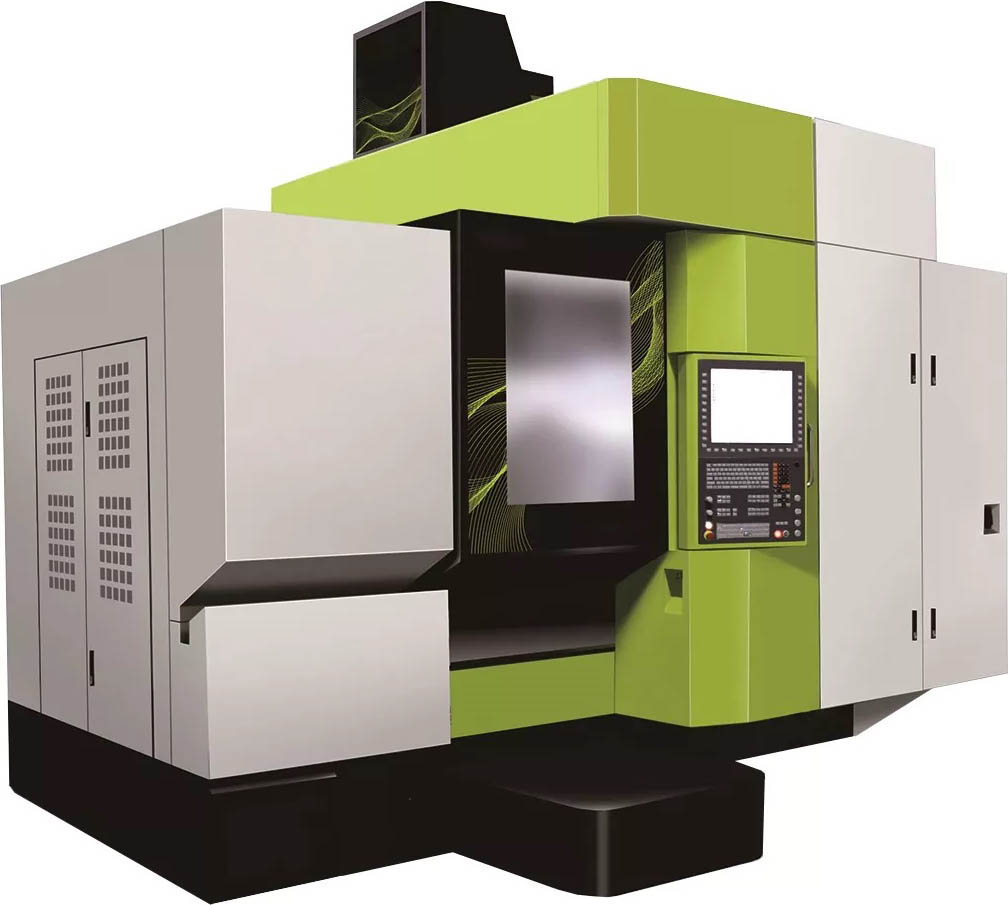

5-осевой фрезерный обрабатывающий центр IMU-5X 630

34 069 431 ₽ (IMU-5X 630)

НАЗНАЧЕНИЕ:

Фрезерный обрабатывающий центр IMU-5X 630 обеспечивает комплексную обработку корпусных деталей и заготовок в форме тел вращения с 5 сторон за один установ. После обработки деталь не требует дальнейших доработок на других станках, а сама операция осуществляется с максимальной производительностью до 550 см3/мин, что позволяет увеличить скорость обработки и снизить себестоимость готового изделия.

В стандартной комплектации оснащается инструментальным магазином до 40 позиций, лазерной системой измерения инструмента и системой измерения детали, а также ЧПУ H-CNC на русском языке.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

5-осевой фрезерный обрабатывающий центр IMU-5X 630 применяется во всех отраслях машиностроения (опытное, исследовательское, сельскохозяйственное, железнодорожное), подходит для изготовления пресс-форм и инструмента, оснастки для производства пластика, автокомпонентов и деталей аэрокосмической техники.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.



Автомобилестроение: детали кузова, ГБЦ, распределительные валы.



Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.



Авиастроение: детали для самолетов и авиационных двигателей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:

1. Фрезерование канавок и пазов

2. Фрезерование уступов

3. Фрезерование канавок и пазов дисковой фрезой

4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование

6. Фрезерование уступов

7. Фрезерование уступов

8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)

10. Фрезерование шпоночного паза

11. Торцевое фрезерование

12. Фрезерование Т-образного паза



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

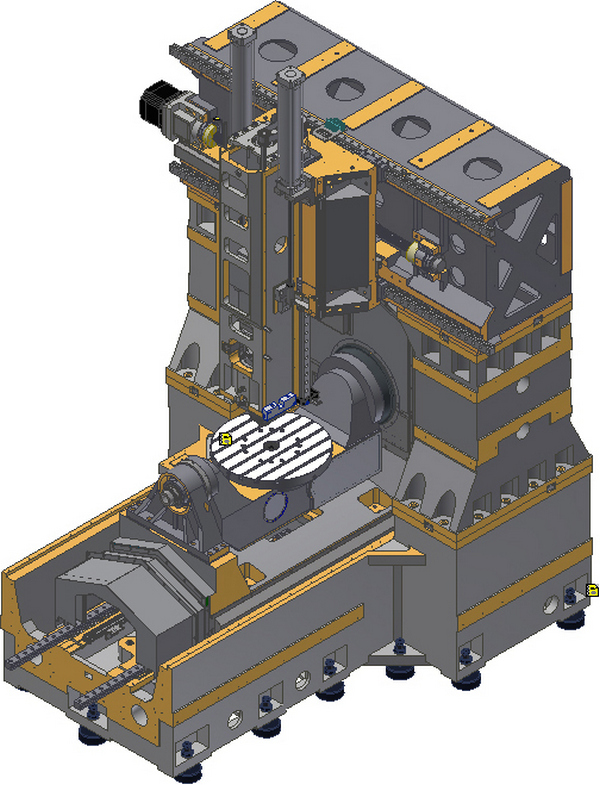

Портальная конструкция с фиксированной балкой

Благодаря такой конструкции осуществляется высокопроизводительная обработка, соблюдается точность контура в условиях интенсивной эксплуатации. А наличие фиксированной балки придает еще большую жесткость конструкции, стабильность тепловой симметрии и антивибрационный эффект. На стабильность и эффективность также повлияло применению МКЭ и динамической оптимизации. Зубчатые колеса отшлифованы по технологии DIN5.

Станина усилена многочисленными ребрами жесткости, а также прошла термообработку, получив устойчивость к скручиванию.

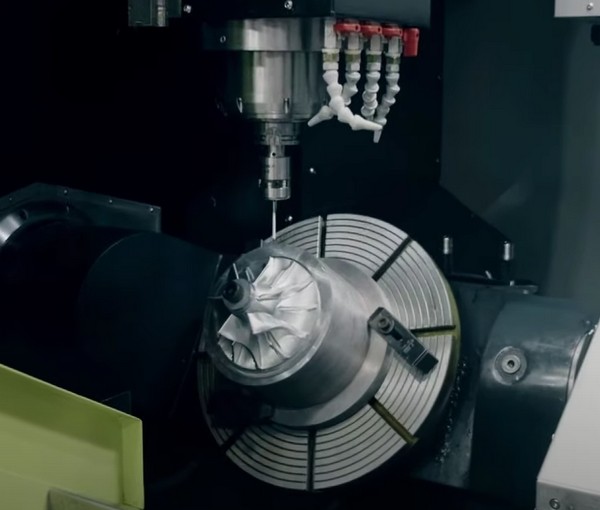

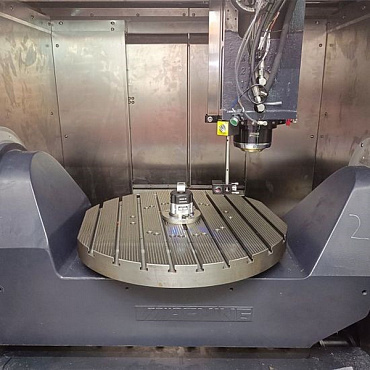

Наклонно-поворотный стол GTRT

Наклонно-поворотный стол GTRT с редукторным приводом и технологией защиты от люфта. За счет привода крутящий момент по оси А достигает 1056 Нм, по оси С — 432 Нм. С такими показателями возможно работать с любыми металлами, в том числе сложно поддающимися обработке: с высокой твердостью и ударной вязкостью (нержавеющая сталь и титан).

Преимущества конструкции поворотного стола:

  • Два суппорта поддерживают стол и придают конструкции высокую жесткость, несущую способность и точность;
  • Шлифование зубчатых колес — по стандарту DIN5;
  • Запатентованная технология защиты от люфта.

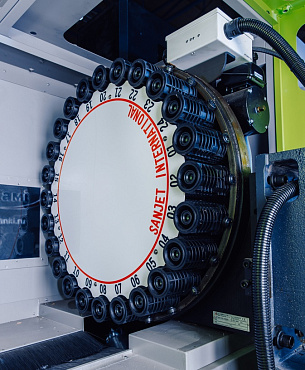

Инструментальный магазин

Магазин на 24 / 30 / 40 позиций с возможностью установки инструмента до 8 кг и сменой за 2,5 секунды.

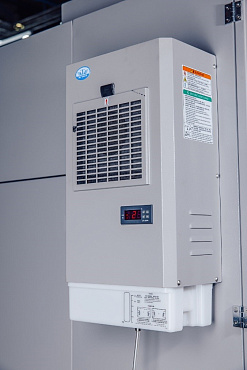

Кондиционер электрошкафа

Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивают долговечность работы электрики.

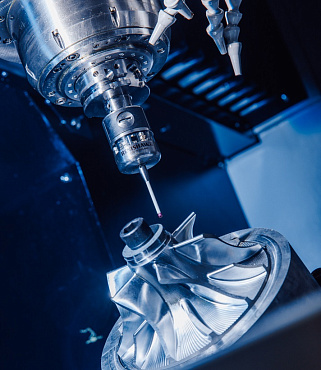

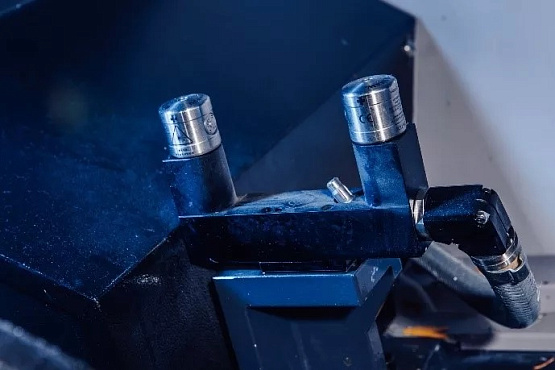

Лазерная система измерения инструмента

Автоматически определяет отсутствие или наличие инструмента, измеряет его длину и отслеживает степень износа.

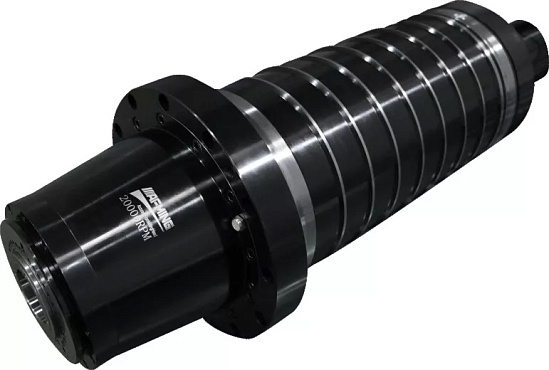

Шпиндель

Повышенная жесткость мотор-шпинделя SUPER POWER достигнута благодаря новой конструкции подшипника, снижающей теплоотвод. Контроль теплоотвода осуществляется с контроллера Huazhong CNC, за счет чего шпиндель работает безопасно, производительно, точно и долговечно.

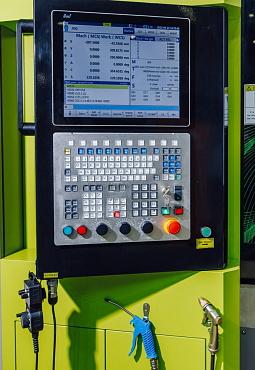

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

  • Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
  • Видеокарта — Intel HD Graphics 5500;
  • Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
  • Жесткий диск на 128 ГБ;
  • Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

  • Управление 5-32 осями;
  • NCUC — протокол шины Ethercat;
  • Одновременно можно управлять 5 осями;
  • 5-осевую функцию RTCP;
  • Автоматическую калибровку по 5 осям;
  • Поддержку двухканального управления (опция);
  • Сплайн-интерполяцию.

Система крепления HSK

Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки. В сравнении с BT-конусом система HSK легкая и жесткая с высокой радиальной и осевой точностью.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Передача крутящего момента DIN 69893-1 HSK-A выполняется за счет захватов на коническом хвостовике. Другие особенности системы:

  • Патрон из жаропрочной стали;
  • Твердость до 54 HRC;
  • Подходит для инструмента из быстрорежущей стали и твердых сплавов;
  • Хвостовик с квалитетом точности по h6;
  • Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

  • Биением < 0,003 мм;
  • Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
  • Короткой фаской;
  • Усиленным хвостовиком, подходящим для длинных термопатронов.

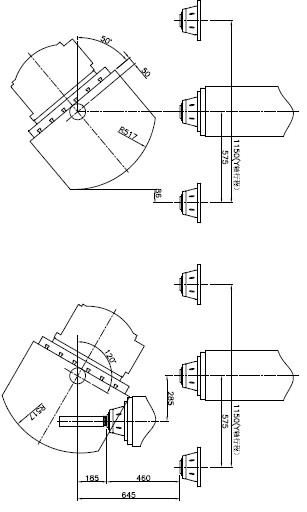

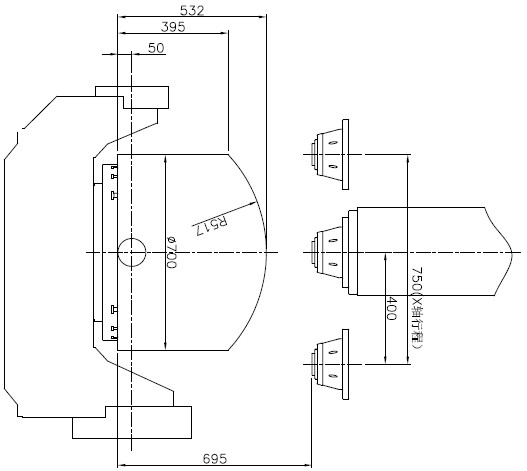

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ:

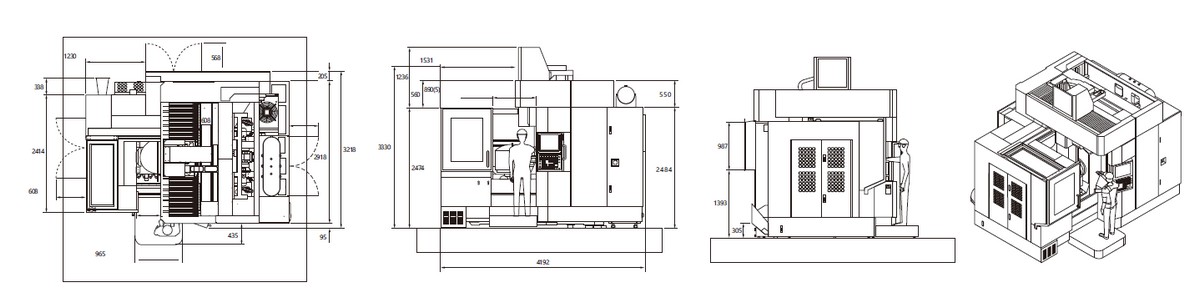

ГАБАРИТНЫЕ РАЗМЕРЫ:

ВАРИАНТЫ ШПИНДЕЛЕЙ:

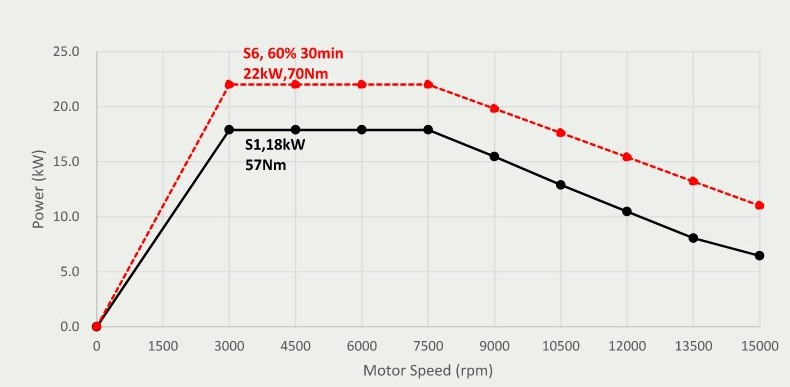

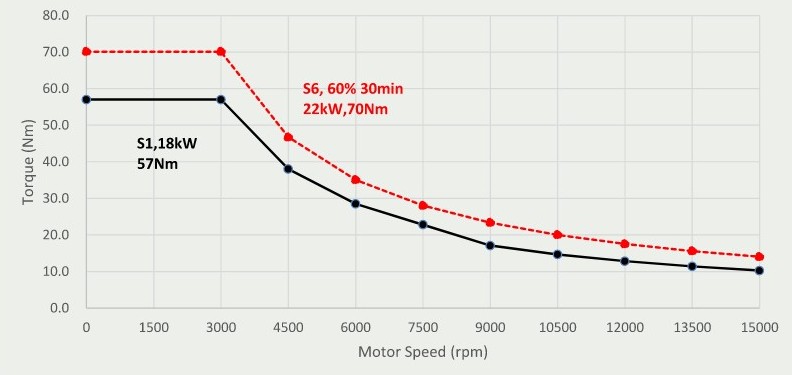

Диаграмма момента и мощности - 15 000 об/мин, HSK-A63*

* стандартная комплектация




СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ
  • HNC-848D;
  • 5-осевой пакет калибровки.
Шпиндель
  • 15 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;

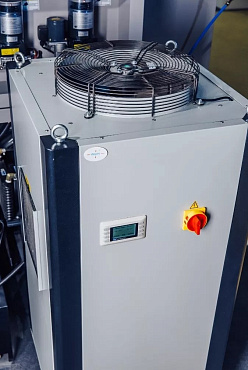

  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.
Магазин инструмента

24 шт. магазин – SUNJET Тайвань

Лазерная система измерения инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

Линейки HEIDENHAIN
  • X, Y, Z - линейки HEIDENHAIN;
  • A, C - линейки HEIDENHAIN.
X, Y, Z - роликовые направляющие и ШВП
  • X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
  • X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN.
Винтовой стружечный конвейер
Кондиционер электрошкафа

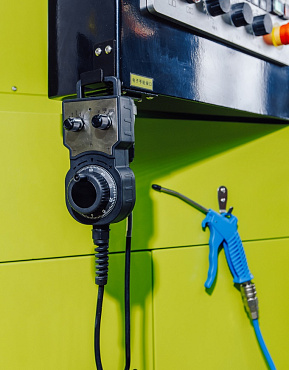

Пистолет смыва и воздушный пистоле
Полностью закрытая зона обработки
Автоматическая система смазки СОЖ
Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндель
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.
Магазин инструмента

21 позиции инструмента - манипулятор.

Масляное охлаждение шпинделя
Контактный датчик инструмента
Винтовой стружечный конвейер
Сепаратор СОЖ
Подача СОЖ через шпиндель 50 / 70 бар
Уловитель масляного тумана
Датчик открытия / закрытия фронтальной двери
