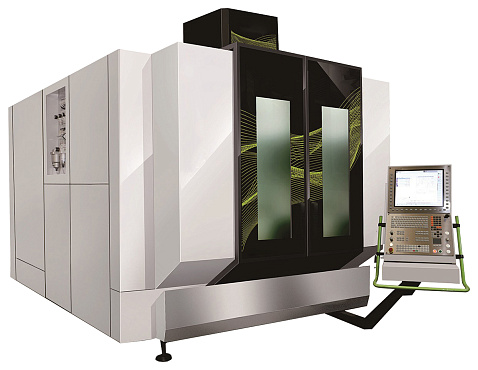

5-осевой фрезерный обрабатывающий центр IMU-5X 800 EVO

56 565 379 ₽
52 605 803 ₽ (IMU-5X 800 EVO)

НАЗНАЧЕНИЕ:

Фрезерный обрабатывающий центр IMU-5X 800 выполняет обработку полного цикла с высокой точностью и максимальной производительностью до 550 см3/мин. Обработка осуществляется за один установ с пяти сторон заготовки (корпусная деталь, детали в форме тел вращения). В конструкции оборудования используется наклонно-поворотный стол и высокоскоростной шпиндель до 20 000 оборотов в минуту — такие параметры позволяют центрам работать производительно и получать полностью готовую деталь, которой не нужна последующая доработка на других станках. Для управления по осям предназначена русскоязычная система ЧПУ H-CNC — аналог Siemens и Fanuc.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

5-осевой обрабатывающий центр IMU-5X 800 — многофункциональное оборудование, которое можно применять в любой сфере:

  • В сельскохозяйственном, опытном, исследовательском, судостроительном, энергетическом и железнодорожном машиностроении;
  • На инструментальном производстве;
  • На предприятиях, выпускающих пресс-формы и оснастку для изготовления пластика;
  • В контрактном выпуске деталей, автокомпонентов, деталей конструкции аэрокосмической техники.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.



Автомобилестроение: детали кузова, ГБЦ, распределительные валы.



Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.



Авиастроение: детали для самолетов и авиационных двигателей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:

1. Фрезерование канавок и пазов

2. Фрезерование уступов

3. Фрезерование канавок и пазов дисковой фрезой

4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование

6. Фрезерование уступов

7. Фрезерование уступов

8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)

10. Фрезерование шпоночного паза

11. Торцевое фрезерование

12. Фрезерование Т-образного паза

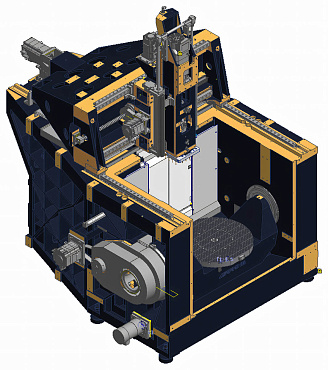

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Портал

  • Цельнолитой портал с прочной опорой и большим пролетом.
  • 4 роликовых направляющих 45 мм для оси Y высокой жесткости с технологией винтового привода с быстрым откликом — обеспечивают ускорение осей X / Y / Z 7 м/с2.
  • Оптические линейки HENDEHAIN 0,01 мкм для трех осей X / Y / Z со стандартным разрешением.
  • Подвижные части осей X/Y/Z изолированы от зоны обработки — за счет этого им обеспечена точность и долговечность.
  • За перемещение суппорта по оси Y отвечает один сервопривод, улучшая синхронизацию перемещений.

Ось Z:

Запатентованная технология, по который изготовлен портал, и конструкция шпинделя с внутренним и внешним охлаждением исключают термическую деформацию и снижают количество вибраций во время обработки.

Мотор-шпиндель выполнен по европейской технологии. Крутящий момент — максимальный. Оснащен системой балансировки цилиндра, снижающей нагрузку с ходового винта.

Расстояние между шпинделем и дверью короткое — 390 мм, благодаря чему для оператора открывается удобный доступ к рабочей зоне оборудования.

Станина

Конструкция станины проектируется методом конечных элементов с применением технологии динамической оптимизации — она обладает высокой жесткостью и способностью подавлять вибрации. Выполнена из чугуна марки «механит». Проходит вторичную закалку и процедуру естественного старения в течении 6 месяцев для снятия внутренних напряжений и стабильности.

Благодаря многоточечной системе смазки части линейного перемещения станка смазываются, работают точно и долговечнее.

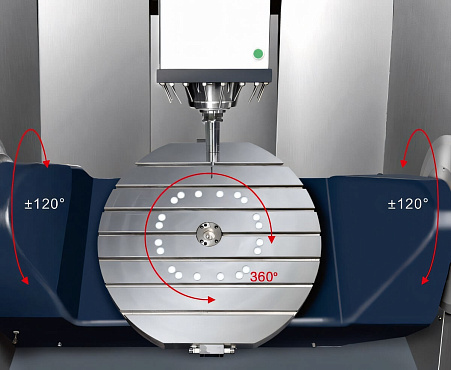

Наклонно-поворотный стол GTRT

Использование высокотехнологичной европейской механической трансмиссии GTRT обеспечивает высокий крутящий момент оси A 4142 Нм, оси C — 1950 Нм в сравнении с обычными поворотными приводами. Несмотря на высокий крутящий момент — энергопотребление низкое. С такой системой стол GMU-800 получает жесткость, стабильность и точность вращений.

Стол поддерживается 2 жесткими суппортами с высокой несущей способностью и точностью — выдерживает максимальную нагрузку до 800 кг.

Также здесь используется запатентованная технология защиты от люфта зубчатых передач по DIN5.

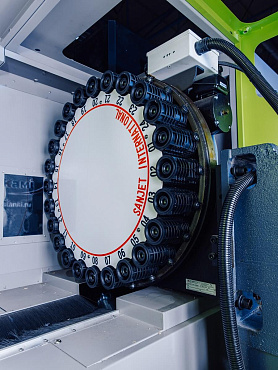

Инструментальный магазин

Магазин от производителя SUNJET (Тайвань) на 24 позиции инструмента весом до 8 кг и временем смены 2,5 секунды.

* Установка магазина на 30, 48 или 60 позиций — опция.

Оптические линейки и круговые энкодеры

Все от немецкой компании HEIDENHAINE.

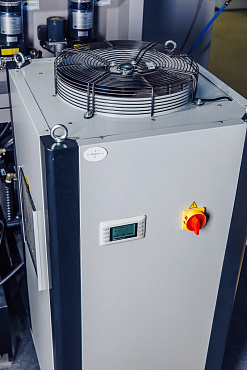

Система охлаждения

Охлаждение шпинделя в стандартной комплектации водяное. Установка масляного — опция.

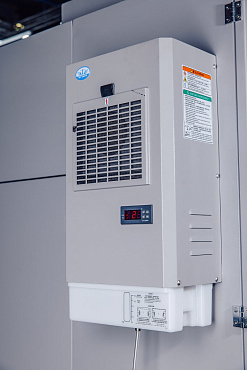

Кондиционер электрошкафа

Эффективно отводит тепло, выделяемое электрокомпонентами станка. Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

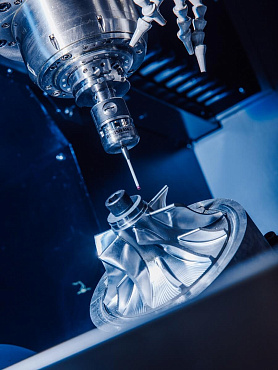

Система измерения детали

Датчик от Renishaw для привязки детали и контроля ее размеров.

Система измерения инструмента контактного типа

Система MARPOSS автоматически измеряет длину инструмента и отслеживает степень его износа. Обнаруживает наличие или отсутствие инструмента.

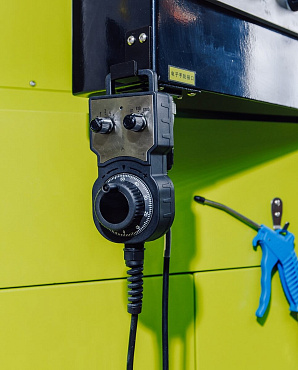

MPG маховичок

Позволяет в ручном режиме управлять направляющими оборудования, облегчает наладку.

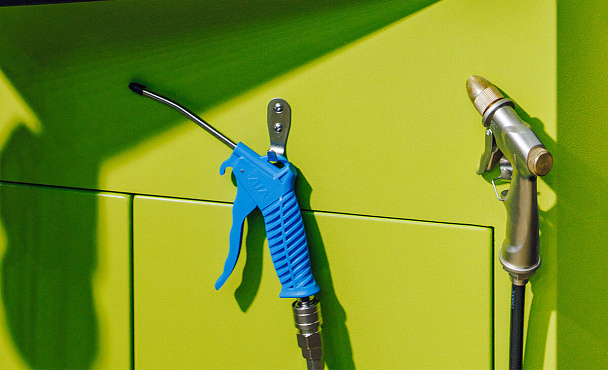

Пистолет обдува воздухом

Предназначены для обдува сжатым воздухом рабочей зоны станка, упрощает удаление стружки с заготовки и последующую уборку зоны обработки.

Шпиндель

Мотор-шпиндель SUPER POWER с контролем теплоотвода, который осуществляется контроллером Huazhong CNC — обеспечивает производительность работы шпинделя, точность и продлевает срок эксплуатации. Конструкция подшипника шпинделя создана так, чтобы повышать жесткость шпинделя и эффективно отводить тепло.

Устройства контроля шпинделя позволяют ему работать эффективно и безопасно.

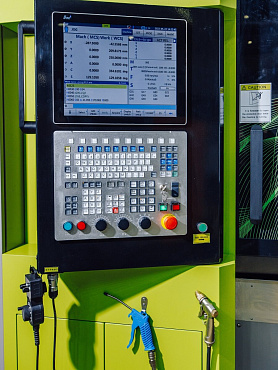

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

  • Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
  • Видеокарта — Intel HD Graphics 5500;
  • Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
  • Жесткий диск на 128 ГБ;
  • Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

  • Управление 5-32 осями;
  • NCUC — протокол шины Ethercat;
  • Одновременно можно управлять 5 осями;
  • 5-осевую функцию RTCP;
  • Автоматическую калибровку по 5 осям;
  • Поддержку двухканального управления (опция);
  • Сплайн-интерполяцию.

Система крепления HSK

Система HSK по сравнению с конусом BT легкая, но жесткая с высокой радиальной и осевой точностью. Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Передача крутящего момента DIN 69893-1 HSK-A выполняется за счет захватов на коническом хвостовике. Другие особенности системы:

  • Патрон из жаропрочной стали;
  • Твердость до 54 HRC;
  • Подходит для инструмента из быстрорежущей стали и твердых сплавов;
  • Хвостовик с квалитетом точности по h6;
  • Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

  • Биением < 0,003 мм;
  • Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
  • Короткой фаской;
  • Усиленным хвостовиком, подходящим для длинных термопатронов.

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ:



ГАБАРИТНЫЕ РАЗМЕРЫ:

ВАРИАНТЫ ШПИНДЕЛЕЙ:

Диаграмма момента и мощности - 15 000 об/мин, HSK-A63*

* стандартная комплектация




СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ
  • HNC-848D;
  • 5-осевой пакет калибровки.
Шпиндель
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.
Магазин инструмента

26 шт. магазин – зонтик, Тайвань

Лазерная система измерения инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

Линейки HEIDENHAIN
  • X, Y, Z - линейки HEIDENHAIN;
  • A, C - линейки HEIDENHAIN.
X, Y, Z - роликовые направляющие и ШВП
  • X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
  • X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN.
Винтовой стружечный конвейер
Кондиционер электрошкафа
Пистолет смыва и воздушный пистоле
Полностью закрытая зона обработки
Автоматическая система смазки СОЖ
Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндель
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.
Магазин инструмента

21 позиции инструмента - манипулятор.

Масляное охлаждение шпинделя
Контактный датчик инструмента
Винтовой стружечный конвейер
Сепаратор СОЖ
Подача СОЖ через шпиндель 50 / 70 бар
Уловитель масляного тумана
Датчик открытия / закрытия фронтальной двери
