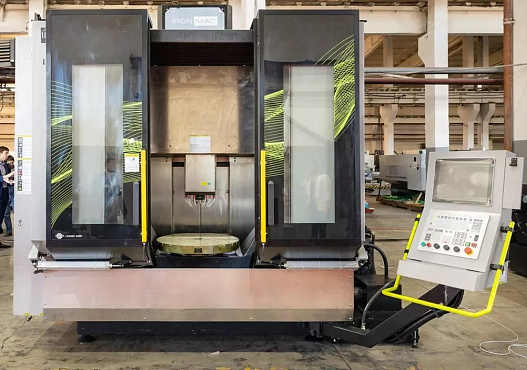

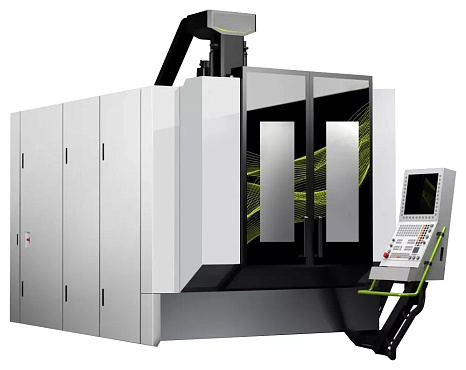

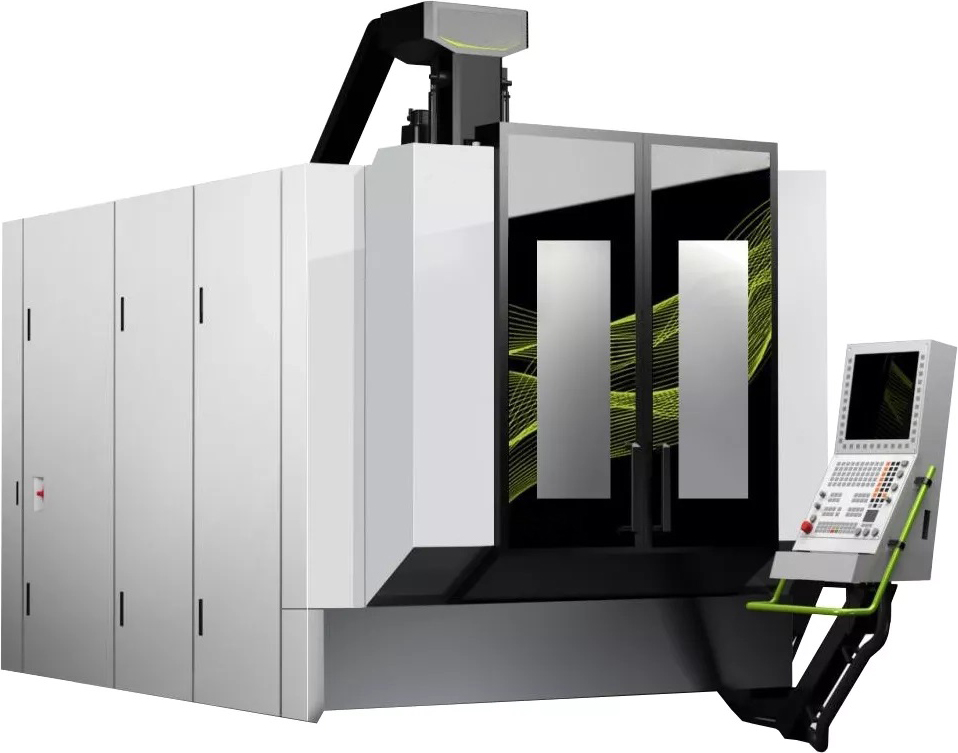

5-осевой фрезерный обрабатывающий центр IMU-5X 500

26 728 714 ₽ (IMU-5X 500)

НАЗНАЧЕНИЕ:

Фрезерный обрабатывающий центр IMU-5X 500 предназначен для комплексной обработки заготовок в форме тел вращения и корпусных деталей из особо прочных металлов с высокой твердостью и ударной вязкостью (нержавеющая сталь, алюминий, титан, жаропрочные сплавы). Обработка осуществляется за один установ с пяти сторон заготовки. Максимальная производительность операции до 550 см3/мин.

Вертикальные фрезерные центры оснащаются наклонно-поворотным столом с двумя поддерживающими опорами и обеспечивает жесткую, стабильную обработку, точность вращения и высокий крутящий момент. Для управления по осям предназначена русскоязычная система ЧПУ H-CNC — аналог Siemens и Fanuc. Конструкцию дополняет инструментальный магазин с возможностью установки до 40 позиций инструмента. Более точную обработку обеспечивают система измерения инструмента и детали.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фрезерный обрабатывающий центр IMU-5X 500 — многофункциональное оборудование, которое можно применять в любой сфере:

  • В сельскохозяйственном, опытном, исследовательском, судостроительном, энергетическом и железнодорожном машиностроении;
  • На инструментальном производстве;
  • На предприятиях, выпускающих пресс-формы и оснастку для изготовления пластика;
  • В контрактном выпуске деталей, автокомпонентов, деталей конструкции аэрокосмической техники.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.



Автомобилестроение: детали кузова, ГБЦ, распределительные валы.



Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.



Авиастроение: детали для самолетов и авиационных двигателей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



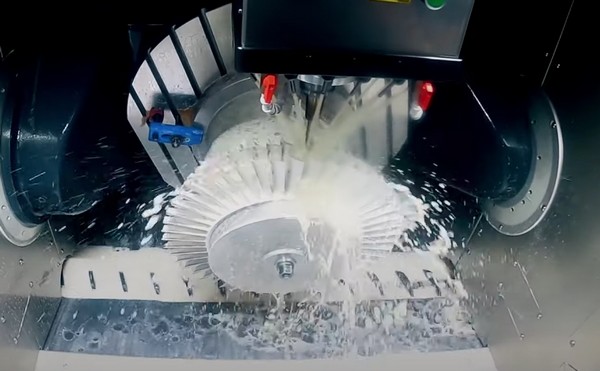

СХЕМЫ ОБРАБОТКИ:

1. Фрезерование канавок и пазов

2. Фрезерование уступов

3. Фрезерование канавок и пазов дисковой фрезой

4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование

6. Фрезерование уступов

7. Фрезерование уступов

8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)

10. Фрезерование шпоночного паза

11. Торцевое фрезерование

12. Фрезерование Т-образного паза



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Портал

  • Цельнолитой портал с прочной опорой и большим пролетом.
  • 4 роликовых направляющих 45 мм для оси Y — отличаются высокой жесткостью. Технология винтового привода с быстрым откликом обеспечивает ускорение осей X / Y / Z 7 м/с2;.
  • Оптические линейки HENDEHAIN 0,01 мкм для трех осей X / Y / Z со стандартным разрешением;
  • Подвижные части осей X / Y / Z изолированы от зоны обработки — за счет этого им обеспечена точность и долговечность.
  • За перемещение суппорта по оси С отвечает один сервопривод, улучшая синхронизацию перемещений.

Ось Z:

Запатентованная технология, по который изготовлен портал, и конструкция шпинделя с внутренним и внешним охлаждением исключают термическую деформацию и снижают количество вибраций во время обработки.

Мотор-шпиндель выполнен по европейской технологии. Крутящий момент — максимальный. Оснащен системой балансировки цилиндра, снижающей нагрузку с ходового винта.

Расстояние между шпинделем и дверью короткое — 390 мм, благодаря чему для оператора открывается удобный доступ к рабочей зоне оборудования.

Станина

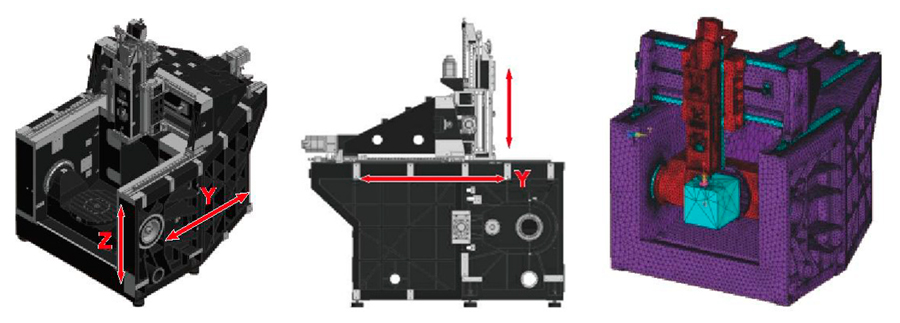

Конструкция станины проектируется методом конечных элементов с применением технологии динамической оптимизации — она обладает высокой жесткостью и способностью подавлять вибрации. Выполнена из чугуна марки «механит». Проходит вторичную закалку и процедуру естественного старения в течении 6 месяцев для снятия внутренних напряжений и стабильности.

Благодаря многоточечной системе смазки части линейного перемещения станка смазываются, работают точно и служат дольше.

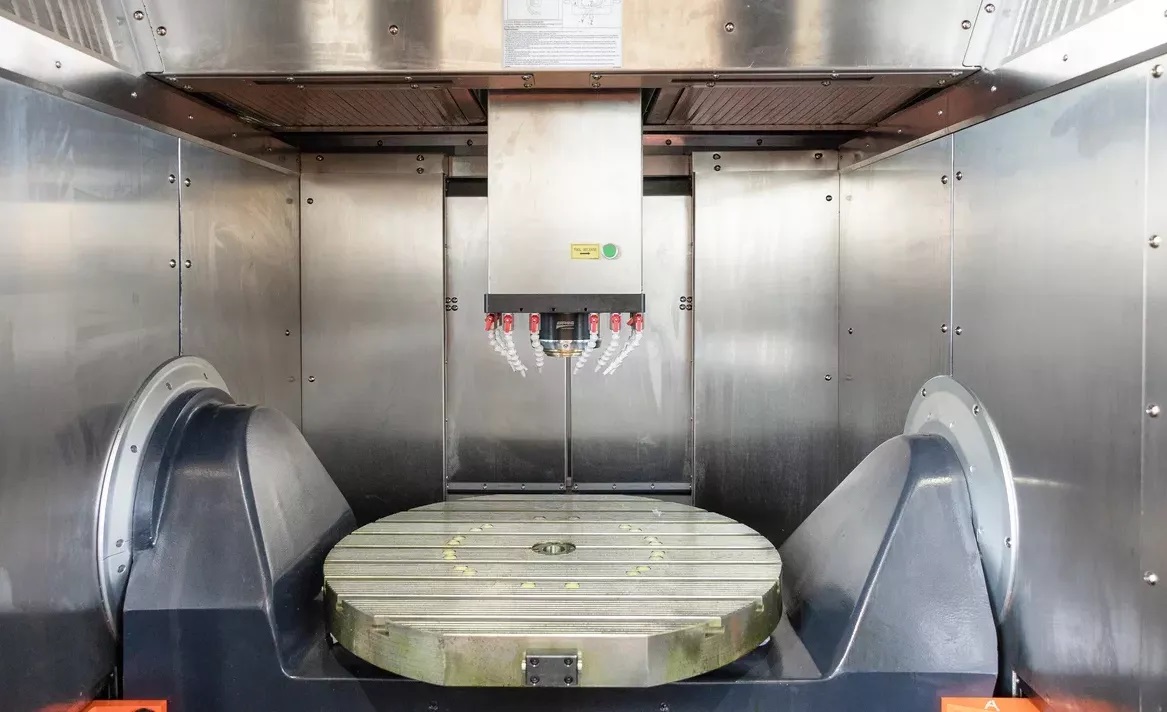

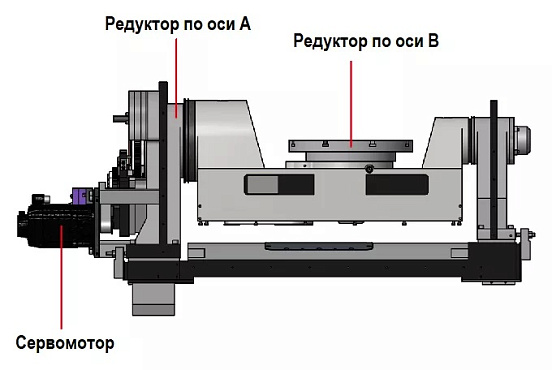

Наклонно-поворотный стол GTRT

Использование высокотехнологичной европейской механической трансмиссии GTRT, которая обеспечивает высокий крутящий момент оси A 2000 Нм, оси C — 432 Нм в сравнении с обычными поворотными приводами. Несмотря на высокий крутящий момент — энергопотребление низкое. С такой системой стол получает жесткость, стабильность и точность вращений.

Стол поддерживается 2 жесткими суппортами с высокой несущей способностью и точностью — выдерживает максимальную нагрузку до 300 кг.

Также здесь используется запатентованная технология защиты от люфта зубчатых передач и технология шлифования зубчатых колес по DIN5.

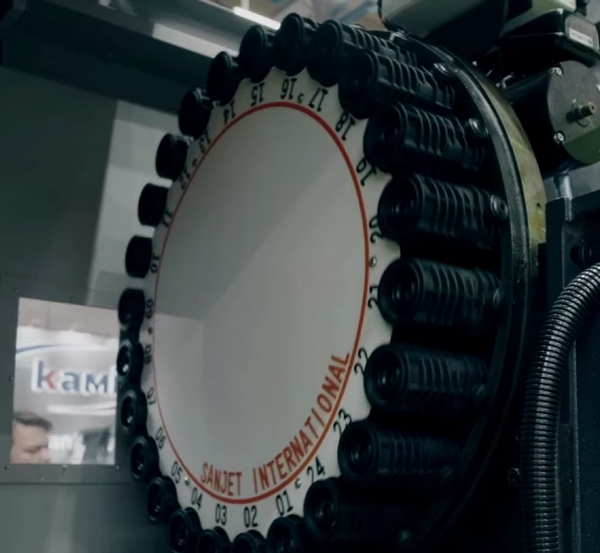

Инструментальный магазин

Рассчитан на 32 позиции инструмента весом до 8 кг и временем смены 2,5 секунды.

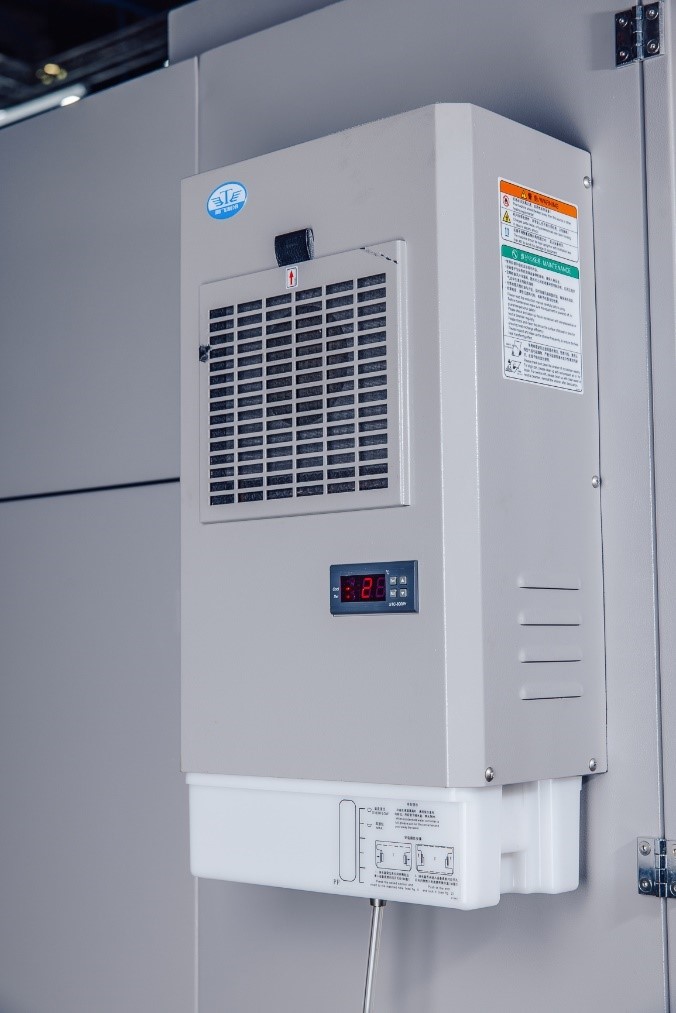

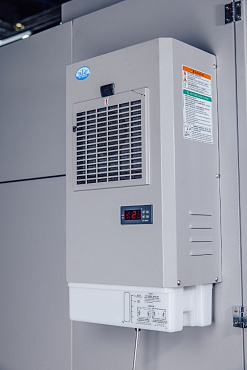

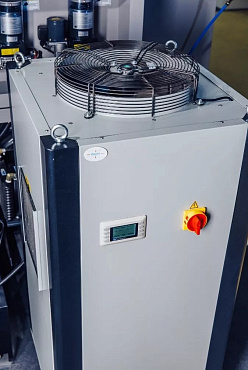

Кондиционер электрошкафа

Эффективно отводит тепло, выделяемое электрокомпонентами станка. Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

Лазерная система измерения инструмента

Автоматически измеряет длину инструмента и отслеживает степень его износа. Обнаруживает наличие или отсутствие инструмента.

Шпиндель

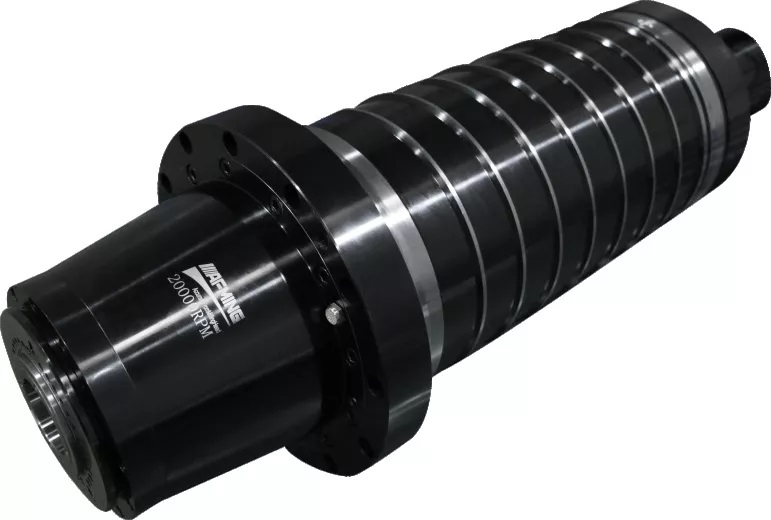

Мотор-шпиндель SUPER POWER с контролем теплоотвода, который осуществляется контроллером Huazhong CNC — обеспечивает производительность работы шпинделя, точность и продлевает срок эксплуатации. Конструкция подшипника шпинделя создана так, чтобы повышать жесткость шпинделя и эффективно отводить тепло.

Устройства контроля шпинделя позволяют ему работать эффективно и безопасно.

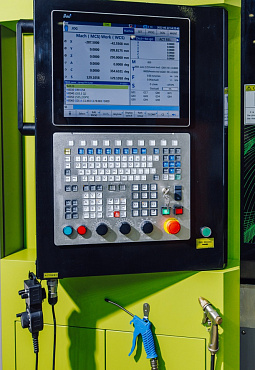

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

  • Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
  • Видеокарта — Intel HD Graphics 5500;
  • Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
  • Жесткий диск на 128 ГБ;
  • Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

  • Управление 5-32 осями;
  • NCUC — протокол шины Ethercat;
  • Одновременно можно управлять 5 осями;
  • 5-осевую функцию RTCP;
  • Автоматическую калибровку по 5 осям;
  • Поддержку двухканального управления (опция);
  • Сплайн-интерполяцию.

Система крепления HSK

Система HSK по сравнению с конусом BT легкая, но жесткая с высокой радиальной и осевой точностью. Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Передача крутящего момента DIN 69893-1 HSK-A выполняется за счет захватов на коническом хвостовике. Другие особенности системы:

  • Патрон из жаропрочной стали;
  • Твердость до 54 HRC;
  • Подходит для инструмента из быстрорежущей стали и твердых сплавов;
  • Хвостовик с квалитетом точности по h6;
  • Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

  • Биением < 0,003 мм;
  • Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
  • Короткой фаской;
  • Усиленным хвостовиком, подходящим для длинных термопатронов.

ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА:


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ
  • HNC-848D;
  • 5-осевой пакет калибровки.
Шпиндель
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.
Магазин инструмента

24 шт. магазин – SUNJET Тайвань

Лазерная система измерения инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

Линейки HEIDENHAIN
  • X, Y, Z - линейки HEIDENHAIN;
  • A, C - линейки HEIDENHAIN.
X, Y, Z - роликовые направляющие и ШВП
  • X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
  • X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN.
Винтовой стружечный конвейер
Кондиционер электрошкафа
Пистолет смыва и воздушный пистоле
Полностью закрытая зона обработки
Автоматическая система смазки СОЖ
Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндель
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.
Магазин инструмента

Расширение магазина инструмента до 30 позиций.

Масляное охлаждение шпинделя
Контактный датчик инструмента
Ленточный стружечный конвейер
Подача СОЖ через шпиндель 50 / 70 бар
Сепаратор СОЖ
Датчик открытия / закрытия фронтальной двери
