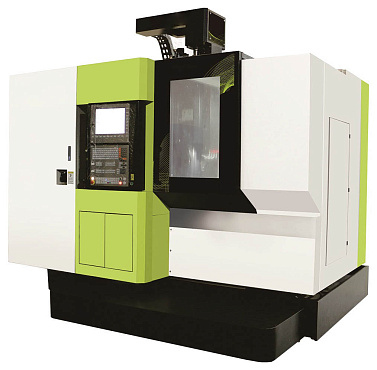

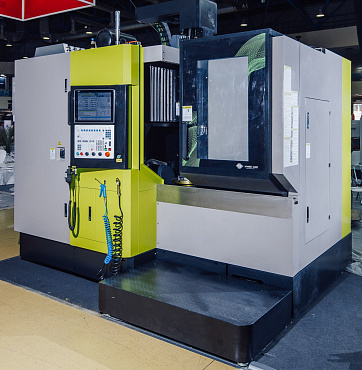

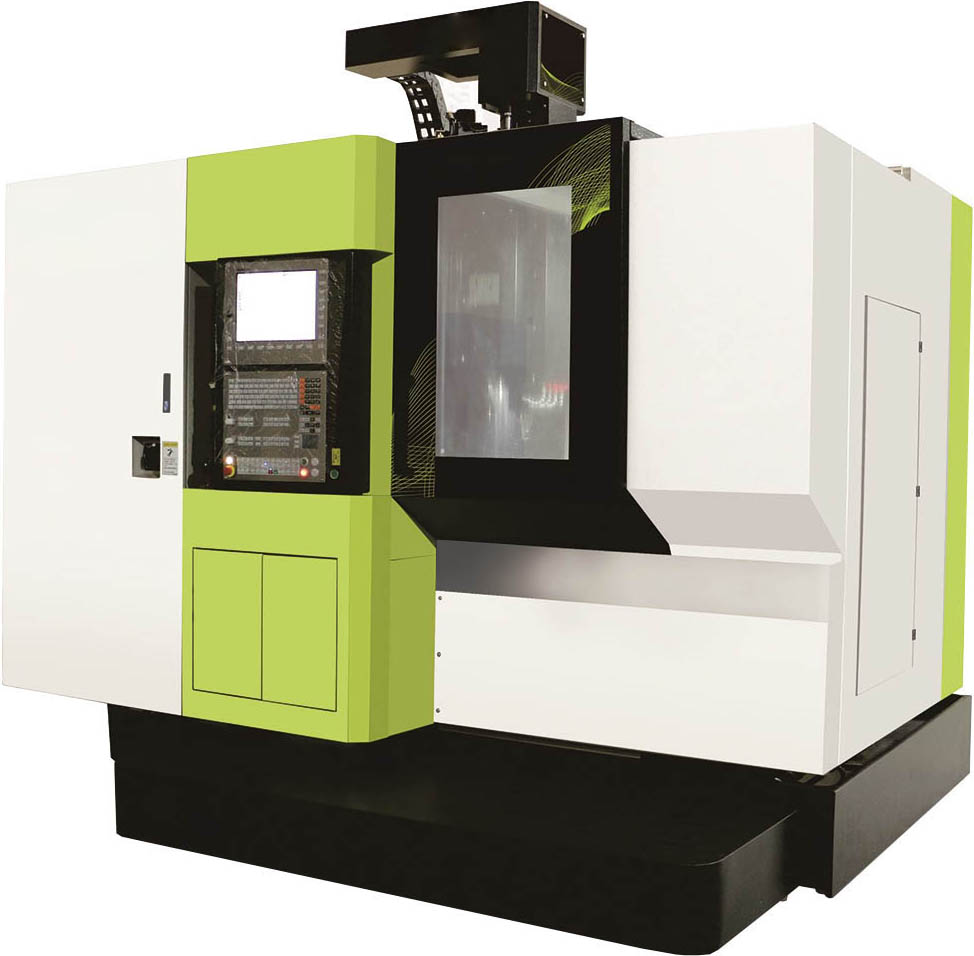

5-осевой фрезерный обрабатывающий центр IMU-5X 400

17 174 699 ₽ (IMU-5X 400)

НАЗНАЧЕНИЕ:

Фрезерные обрабатывающие центры IMU-5X 400 – оборудование вертикального типа с наклонно-поворотным столом. Предназначено для высокоточной обработки заготовок сразу с пяти сторон за один установ. Среди выполняемых операций — фрезерование, нарезка резьбы, сверление и расточка деталей. На оборудовании возможно обрабатывать корпусные и заготовки в форме тел вращения из стали, нержавеющих металлов и труднообрабатываемых сплавов.

Работать с металлами, сложно поддающимися обработке (материалы высокой твердости и ударной вязкости) возможно благодаря наличию в конструкции центра стола с редукторным приводом и высоким крутящим моментом по осям. Среди преимуществ оборудования можно отметить:

  • Систему ЧПУ H-CNC (аналог Fanuc и Siemens) на русском языке;
  • Инструментальный магазин до 30 позиций;
  • Лазерную система измерения инструмента NC4;
  • Система измерения детали OMP40.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фрезерные обрабатывающие центры IMU-5X 400 используются в машиностроении — сельскохозяйственном, опытном и исследовательском, энергетическом, железнодорожном. А также для производства оснастки для изготовления пластика, деталей космических кораблей и автомобилей, контрактного выпуска деталей, инструментов и пресс-форм.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.



Автомобилестроение: детали кузова, ГБЦ, распределительные валы.



Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.



Авиастроение: детали для самолетов и авиационных двигателей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:

1. Фрезерование канавок и пазов

2. Фрезерование уступов

3. Фрезерование канавок и пазов дисковой фрезой

4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование

6. Фрезерование уступов

7. Фрезерование уступов

8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)

10. Фрезерование шпоночного паза

11. Торцевое фрезерование

12. Фрезерование Т-образного паза



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

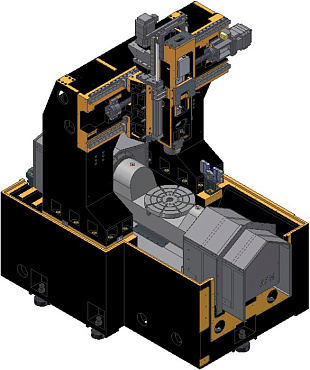

Портальная конструкция с фиксированной балкой

Благодаря L-образной портальной конструкции осуществляется производительная обработка, соблюдается точность контура в условиях интенсивной эксплуатации. А наличие фиксированной балки придает еще большую жесткость конструкции, стабильность тепловой симметрии и антивибрационный эффект. На стабильность и эффективность также повлияло применению МКЭ и динамической оптимизации.

Станина усилена многочисленными ребрами — они прошли термообработку и получили устойчивость к скручиванию. На станине установлены главные компоненты конструкции. Движущиеся части прошли оптимизацию по весу, что позволило достичь гармоничной динамики. Оптимизирована по механике и динамике была и ось Z — характеристики выросли на 30% в сравнении с другими подобными моделями. Портальную конструкцию центра отличает большая площадь основания колонны и 3-освевое ускорение до 1,2 G.

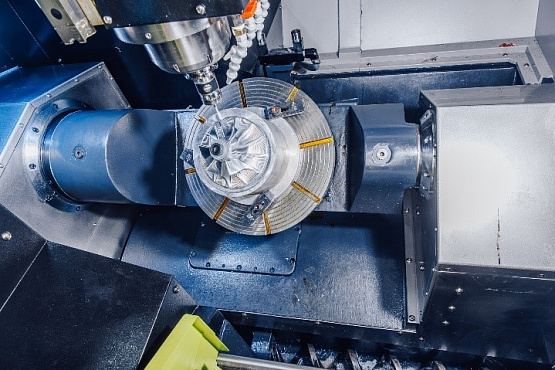

Поворотно-наклонный стол GTRT

Поворотно-наклонный стол с редукторным приводом по запатентованной технологии и с защитой от люфта. Крутящий момент привода по оси А — 1056 Нм, по оси С — 432 Нм. С такой скоростью возможно работать с любыми металлами, в том числе труднообрабатываемыми и обладающими высокой твердостью и ударной вязкостью (сталь и титановые сплавы).

Высокая жесткость, точность и несущая способность стола достигаются за счет двух поддерживающих суппортов. Шлифование зубчатых колес осуществляется по стандарту DIN5.

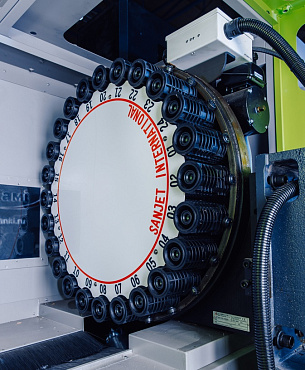

Инструментальный магазин

Магазин на 24 позиции от тайваньского производителя SUNJET со скоростью смены инструмента весом до 8 кг за 2,5 секунды.

* Установка магазина на 30 позиций — опция.

Оптические линейки и круговые энкодеры

Все от немецкой компании HEIDENHAINE.

Система охлаждения

Охлаждение шпинделя в стандартной комплектации водяное. Установка масляного — опция.

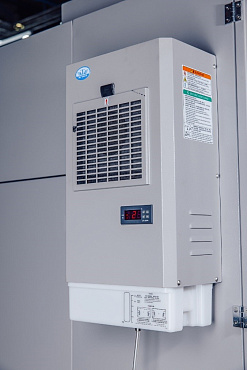

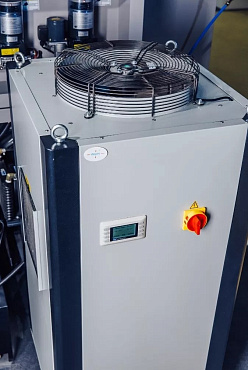

Кондиционер электрошкафа

Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

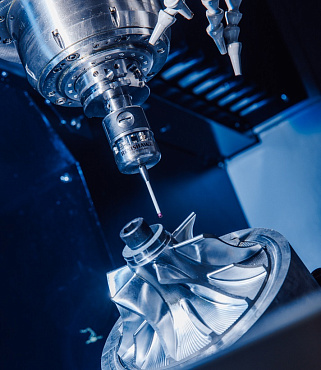

Система измерения детали

Датчик от Renishaw для привязки детали и контроля ее размеров.

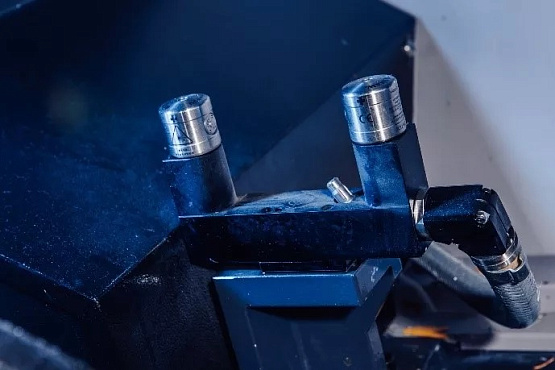

Лазерная система измерения инструмента

Автоматически определяет отсутствие или наличие инструмента, измеряет его длину и отслеживает степень износа.

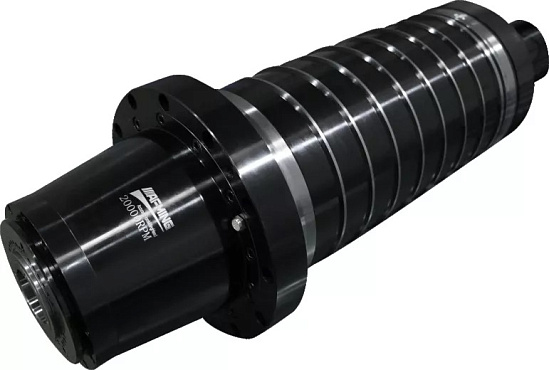

Мотор-шпиндель SUPER POWER

Мотор-шпиндель с контролем теплоотвода от контроллера Huazhong CNC обеспечивает производительную, точную и долговечную работу. Подшипник шпинделя разработан по новой технологии — снижен теплоотвод и выше жесткость. Устройства контроля работы шпинделя защищают его от выхода из строя и гарантирую безопасную работу.

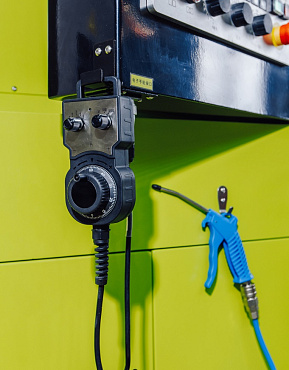

MPG маховичок

Позволяет в ручном режиме управлять направляющими оборудования, облегчает наладку.

Пистолет обдува воздухом

Предназначены для обдува сжатым воздухом рабочей зоны станка, упрощает удаление стружки с заготовки и последующую уборку зоны обработки.

Система крепления HSK

Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки. В сравнении с BT-конусом система HSK легкая, жесткая, с высокой радиальной и осевой точностью.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Также в интерфейсе DIN 69893 передача крутящего момента выполняется за счет захватов на коническом хвостовике. Другие преимущества:

  • Патрон из жаропрочной стали;
  • Твердость до 54 HRC;
  • Подходит для быстрорежущего и твердосплавного инструмента;
  • Хвостовик с допуском h6;
  • Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

  • Биением < 0,003 мм;
  • Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
  • Короткой фаской;
  • Усиленным хвостовиком, подходящим для длинных термопатронов.

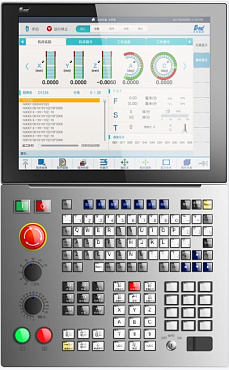

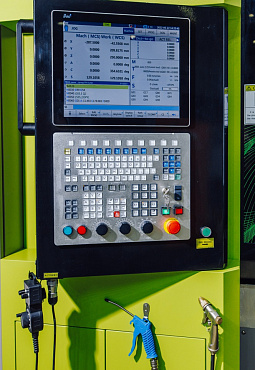

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системами NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Пока нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

  • Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
  • Видеокарта — Intel HD Graphics 5500;
  • Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
  • Жесткий диск на 128 ГБ;
  • Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

  • Управление 5 - 32 осями;
  • NCUC — протокол шины Ethercat;
  • Одновременно можно управлять 5 осями;
  • 5-осевую функцию RTCP;
  • Автоматическую калибровку по 5 осям;
  • Поддержку двухканального управления (опция);
  • Сплайн-интерполяцию.

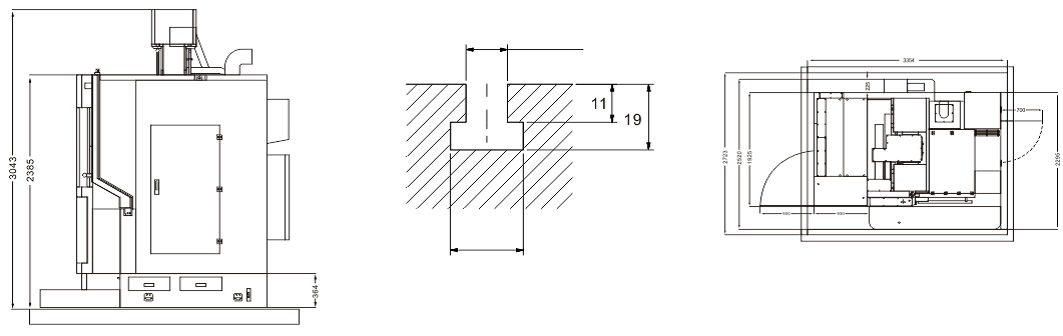

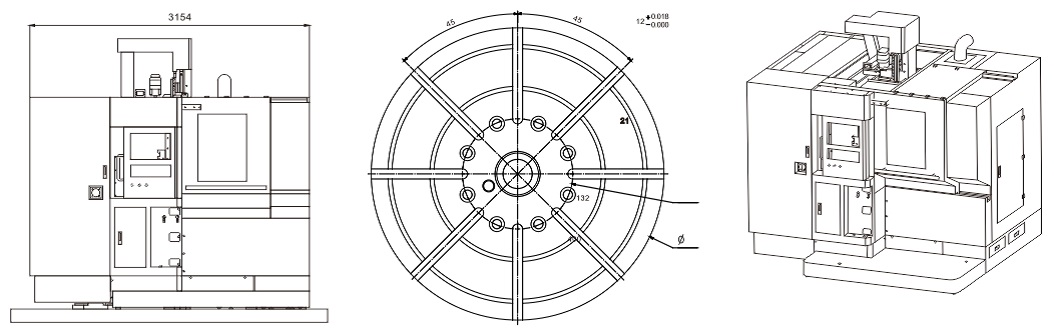

ГАБАРИТЫ СТАНКА И ТРЕБОВАНИЯ К УСТАНОВКЕ:

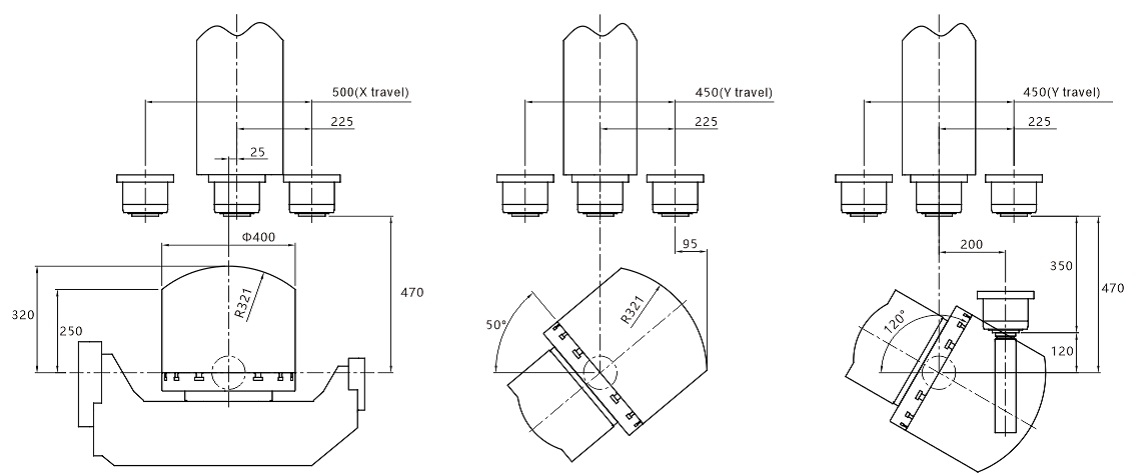

CТЕПЕНЬ СВОБОДЫ И ЛИНЕЙНЫЕ ПАРАМЕТРЫ:

ВАРИАНТЫ ШПИНДЕЛЕЙ:

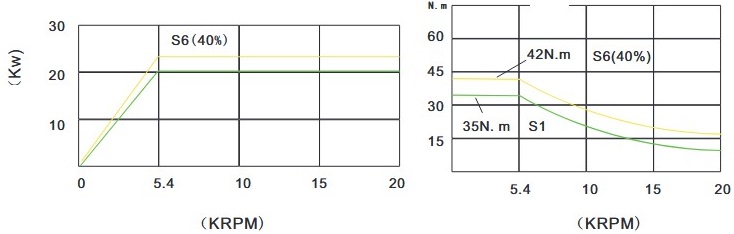

Диаграмма момента и мощности - 20 000 об/мин, HSK-A63*

* стандартная комплектация


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ
  • HNC-848D;
  • 5-осевой пакет калибровки.
Шпиндель
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.
Магазин инструмента

24 шт. магазин – SUNJET Тайвань

Лазерная система измерения инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

Линейки HEIDENHAIN
  • X, Y, Z - линейки HEIDENHAIN;
  • A, C - линейки HEIDENHAIN.
X, Y, Z - роликовые направляющие и ШВП
  • X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
  • X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN.
Винтовой стружечный конвейер
Кондиционер электрошкафа
Пистолет смыва и воздушный пистоле
Полностью закрытая зона обработки
Автоматическая система смазки СОЖ
Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндель
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.
Магазин инструмента

Расширение магазина инструмента до 30 позиций.

Масляное охлаждение шпинделя
Контактный датчик инструмента
Ленточный стружечный конвейер
Подача СОЖ через шпиндель 50 / 70 бар
Сепаратор СОЖ
Датчик открытия / закрытия фронтальной двери
