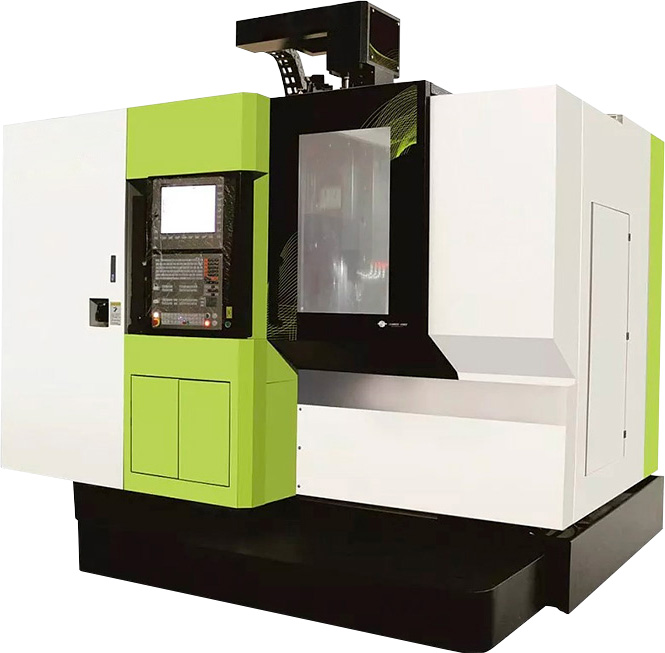

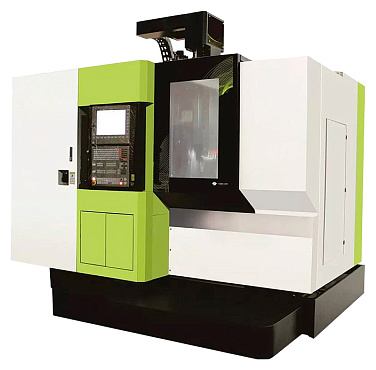

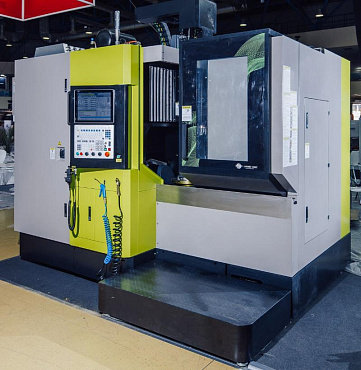

5-осевой фрезерный обрабатывающий центр IMU-5X 300

16 410 859 ₽
15 262 099 ₽ (IMU-5X 300)

НАЗНАЧЕНИЕ:

Фрезерный центр IMU-5X 300 предназначен для обработки корпусных деталей и заготовок в форме тел вращения из стали, алюминия и труднообрабатываемых металлов с высокой точностью. Операция осуществляется с 5 сторон за один установ с производительностью до 550 см3/мин.

Фрезерные обрабатывающие центры серии KMU-5X 300 относятся к оборудованию вертикального типа с наклонно-поворотным столом с двумя опорами. Такие модели позволяют проводить многофункциональную сложную обработку, а также заменить собой несколько единиц станков, сократив издержки и сэкономив производственные площади.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Обрабатывающие центры IMU-5X 300 применяются для механической обработки корпусных изделий, включая сложные детали с оребрением, скруглением или выступами в следующих областях тяжелой промышленности:

  • Машиностроении — опытном и исследовательском, сельскохозяйственном, железнодорожном, аэрокосмическом, энергетическом, а также в судо- и автомобилестроении.
  • Контрактном производстве металлоизделий — инструмента, пресс-форм, оснастки, компонентов конструкции автомобилей, двигателестроении.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.



Автомобилестроение: детали кузова, ГБЦ, распределительные валы.



Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.



Авиастроение: детали для самолетов и авиационных двигателей.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:

1. Фрезерование канавок и пазов

2. Фрезерование уступов

3. Фрезерование канавок и пазов дисковой фрезой

4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование

6. Фрезерование уступов

7. Фрезерование уступов

8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)

10. Фрезерование шпоночного паза

11. Торцевое фрезерование

12. Фрезерование Т-образного паза



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

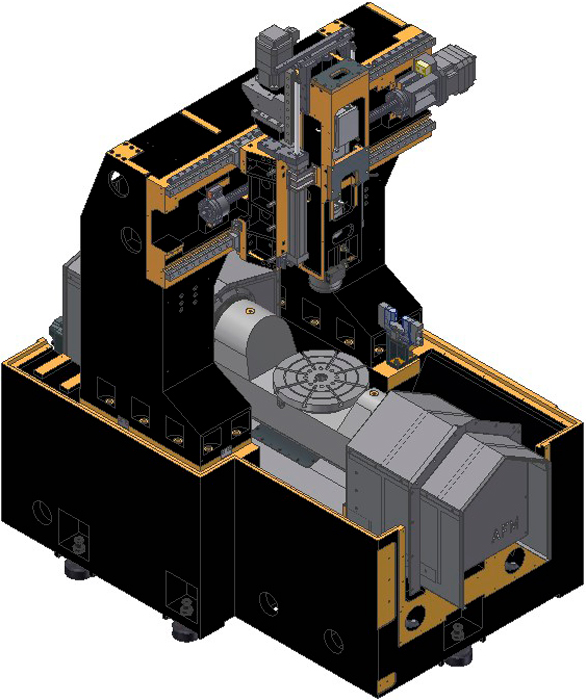

Портальная конструкция с фиксированной балкой

Благодаря L-образной портальной конструкции осуществляется высокопроизводительная обработка, соблюдается точность контура в условиях интенсивной эксплуатации. А наличие фиксированной балки придает еще большую жесткость конструкции, стабильность тепловой симметрии и антивибрационный эффект. На стабильность и эффективность также повлияло применению МКЭ и динамической оптимизации.

Станина усилена многочисленными ребрами жесткости, а также прошла термообработку, получив устойчивость к скручиванию. На станине установлены главные компоненты конструкции. Движущиеся части прошли оптимизацию по весу, что позволило достичь гармоничной динамики. Оптимизирована по механике и динамике была и ось Z — характеристики выросли на 30% в сравнении с другими подобными моделями. Портальную конструкцию центра отличает большая площадь основания колонны и 3-освевое ускорение до 1,2 G.

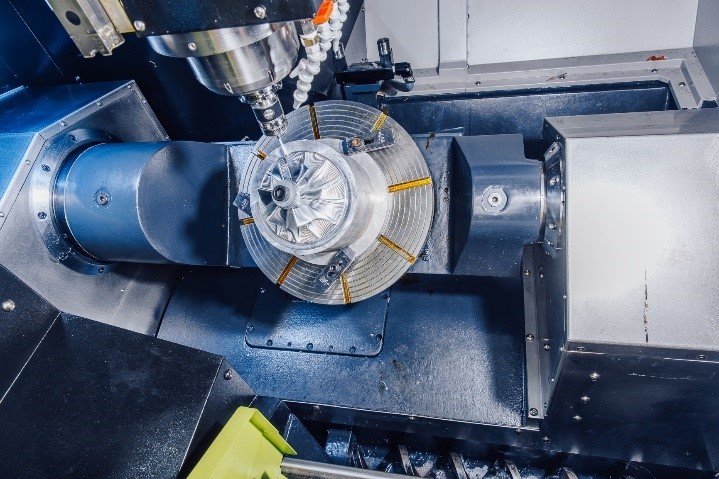

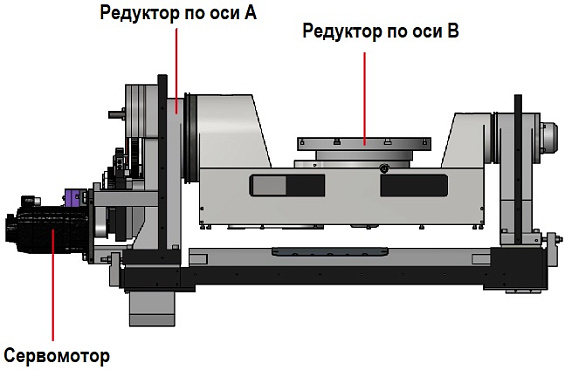

Наклонно-поворотный стол GTRT

Наклонно-поворотный стол с редукторным приводом. За счет привода крутящий момент по оси А достигает 1056 Нм, по оси С — 432 Нм. С такими показателями возможно работать с любыми металлами, в том числе сложно поддающимися обработке: с высокой твердостью и ударной вязкостью (нержавеющая сталь и титан). Технология запатентована — у нее нет аналогов.

Среди особенностей поворотного стола:

  • Два суппорта поддерживают стол и придают конструкции высокую жесткость, несущую способность и точность;
  • Шлифование зубчатых колес — по стандарту DIN5;
  • Запатентованная технология защиты от люфта.

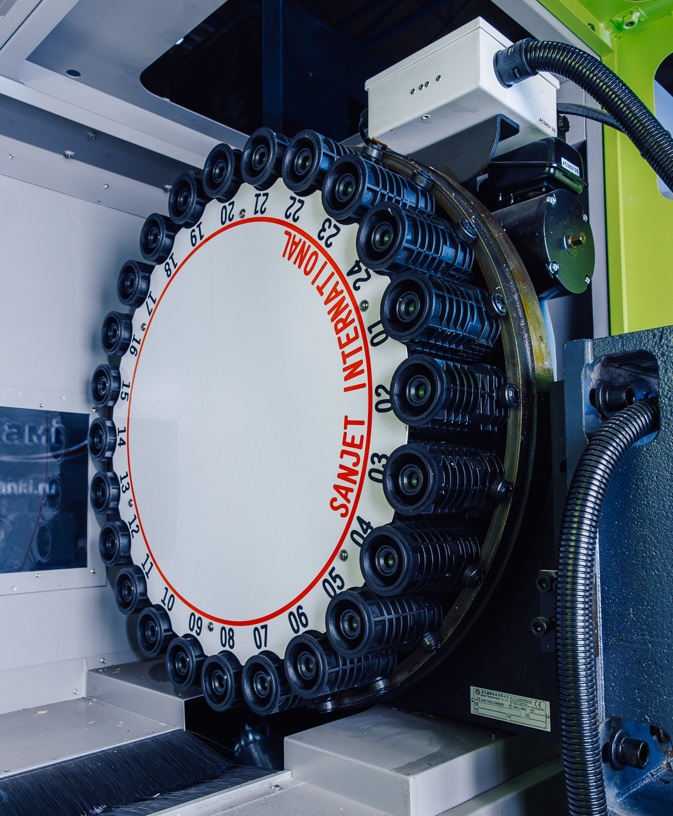

Инструментальный магазин

Магазин на 24 позиции инструмента от тайваньского производителя SUNJET. Можно устанавливать инструмент до 8 кг. Смена инструмента происходит за 2,5 секунды.

* Магазин на 30 позиций — опция.

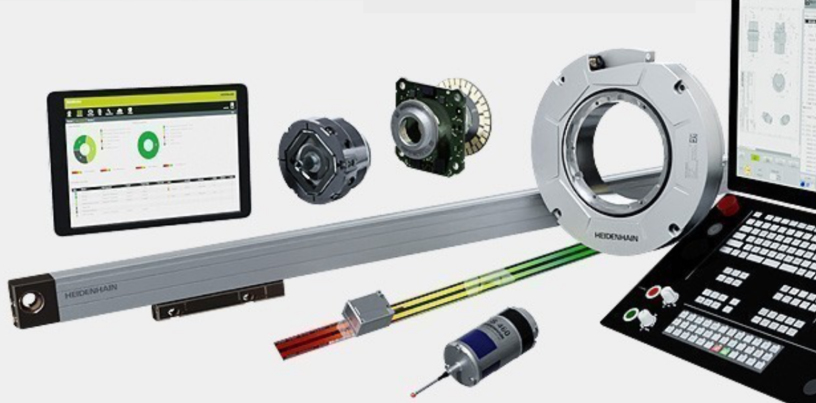

Оптические линейки и круговые энкодеры

Все от HEIDENHAIN.

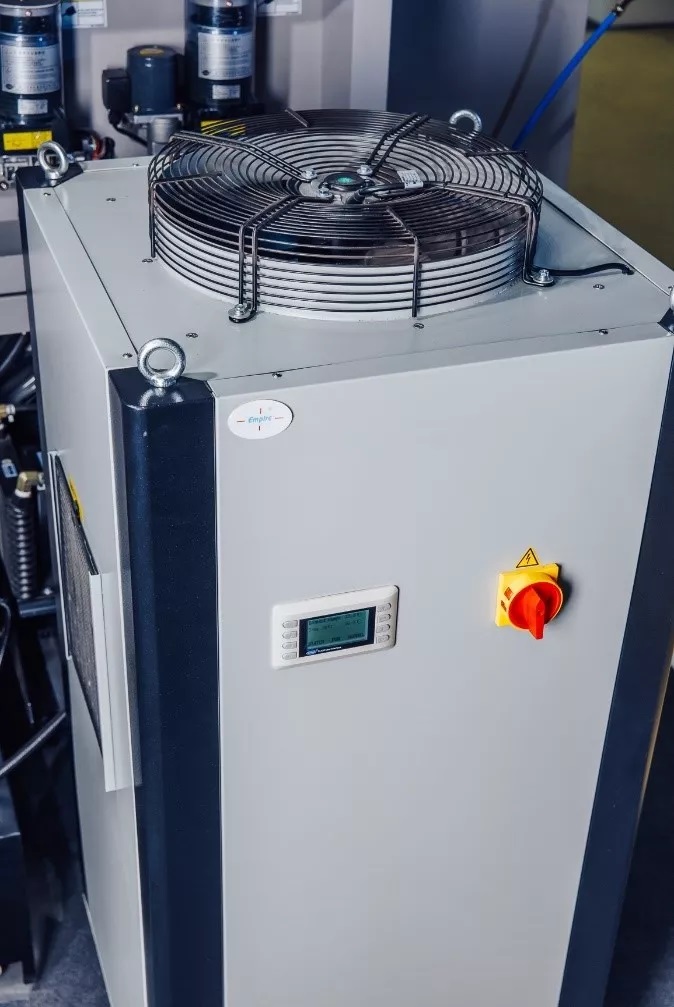

Система охлаждения

Шпиндель оснащен водяным охлаждением. Опционально — масляное.

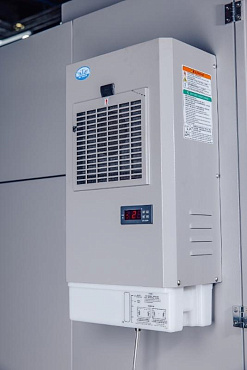

Кондиционер электрошкафа

Качественно собранная электросистема в сочетании с постоянным охлаждением обеспечивает долговечность работы.

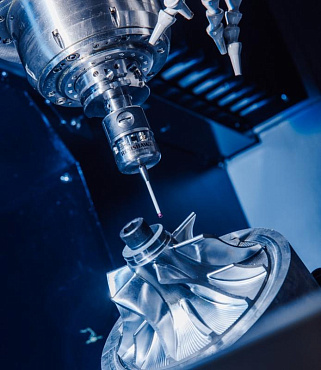

Система измерения детали

Датчик от Renishaw для привязки детали и контроля ее размеров.

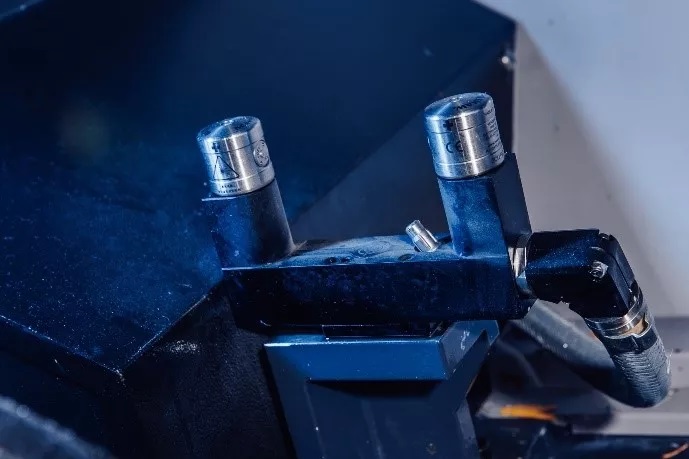

Лазерная система измерения инструмента

Автоматически определяет отсутствие или наличие инструмента, измеряет его длину и отслеживает степень износа.

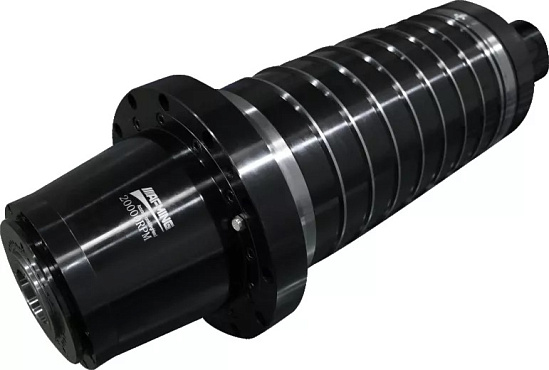

Мотор-шпиндель SUPER POWER

Повышенная жесткость достигнута благодаря новой конструкции подшипника шпинделя, снижающей теплоотвод. Контроль теплоотвода осуществляется с контроллера Huazhong CNC, за счет чего шпиндель работает безопасно, производительно, точно и долговечно.

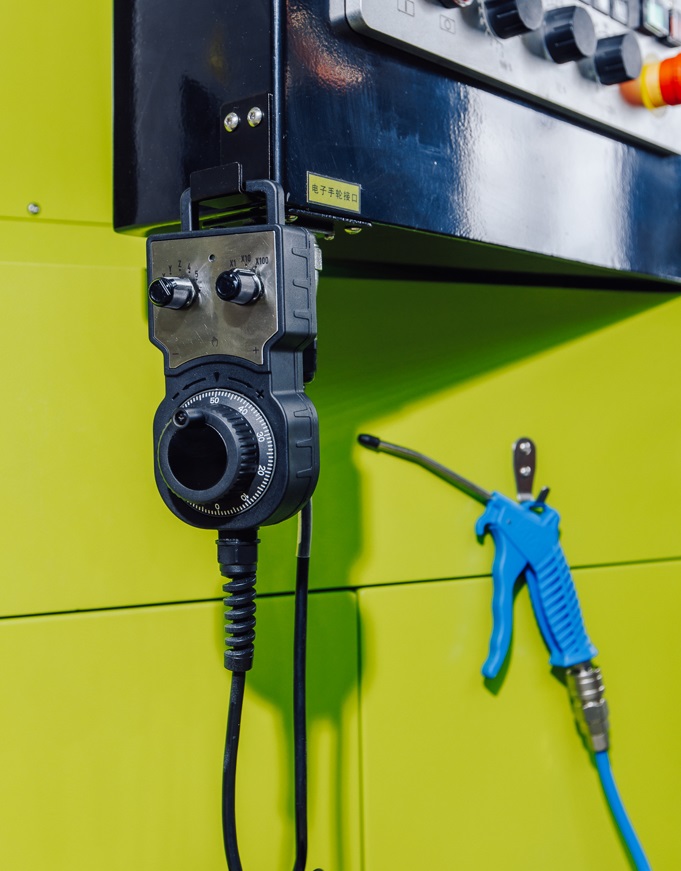

MPG маховичок

Позволяет в ручном режиме управлять перемещением осей оборудования, облегчает наладку.

Пистолет обдува воздухом

Предназначены для обдува сжатым воздухом рабочей зоны станка, упрощает удаление стружки с заготовки и последующую уборку зоны обработки.

Система крепления HSK

Разработана в соответствии со стандартом DIN 69893 специально для высокоточной скоростной обработки. В сравнении с BT-конусом система HSK легкая и жесткая с высокой радиальной и осевой точностью.

Зажим происходит по конусу благодаря ровной поверхности прилегания, в следствие чего выполняется центрирование с высокой точностью и осевой жесткостью позиционирования оправки в шпинделе станка, а также точным попаданием в одну и ту же точку при смене инструмента.

Передача крутящего момента DIN 69893-1 HSK-A выполняется за счет захватов на коническом хвостовике. Другие особенности системы:

  • Патрон из жаропрочной стали;
  • Твердость до 54 HRC;
  • Подходит для инструмента из быстрорежущей стали и твердых сплавов;
  • Хвостовик с квалитетом точности по h6;
  • Отбалансирован с помощью балансировочных болтов.

HSK-A63 характеризуется:

  • Биением < 0,003 мм;
  • Высоким усилием зажима, которое обеспечивает глубокий зажим в зажимном отверстии;
  • Короткой фаской;
  • Усиленным хвостовиком, подходящим для длинных термопатронов.

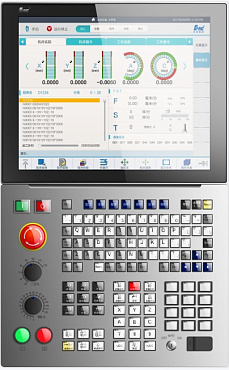

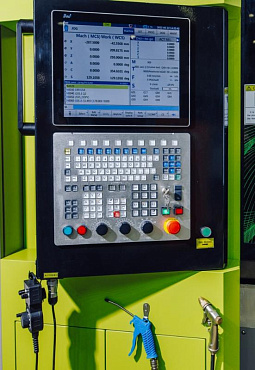

Система ЧПУ

Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:

  • Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
  • Видеокарта — Intel HD Graphics 5500;
  • Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
  • Жесткий диск на 128 ГБ;
  • Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.

Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:

  • Управление 5-32 осями;
  • NCUC — протокол шины Ethercat;
  • Одновременно можно управлять 5 осями;
  • 5-осевую функцию RTCP;
  • Автоматическую калибровку по 5 осям;
  • Поддержку двухканального управления (опция);
  • Сплайн-интерполяцию.

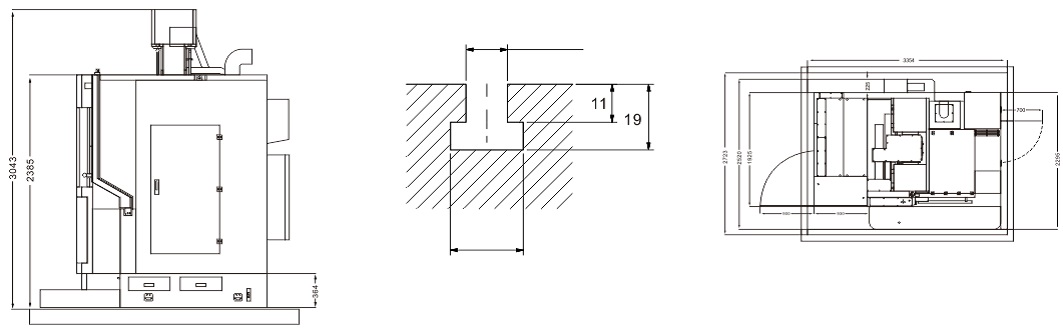

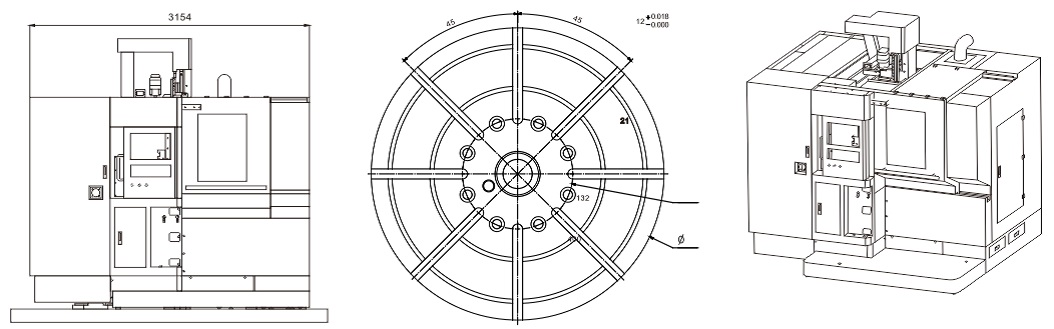

ГАБАРИТЫ СТАНКА И ТРЕБОВАНИЯ К УСТАНОВКЕ:

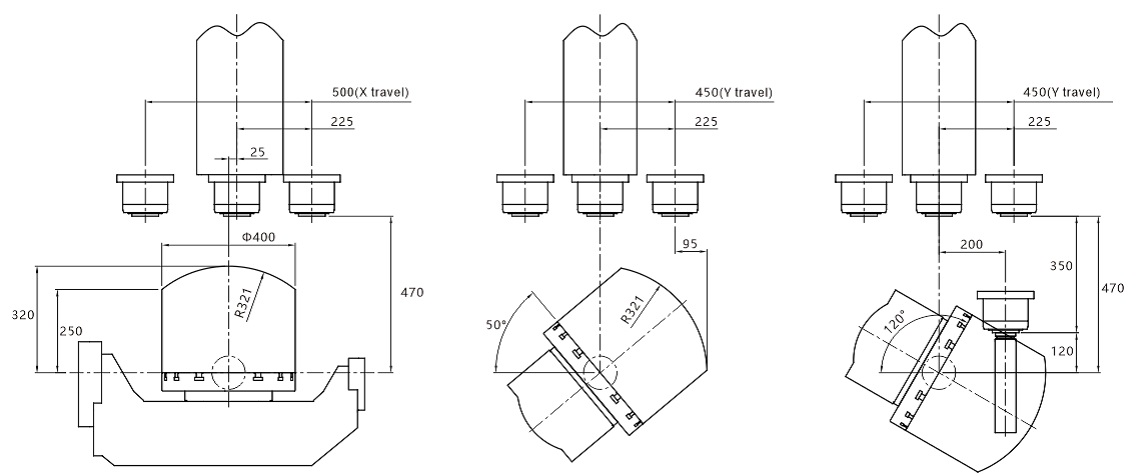

CТЕПЕНЬ СВОБОДЫ И ЛИНЕЙНЫЕ ПАРАМЕТРЫ:

ВАРИАНТЫ ШПИНДЕЛЕЙ:

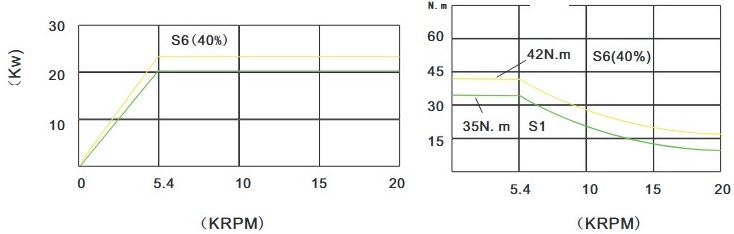

Диаграмма момента и мощности - 20 000 об/мин, HSK-A63*

* стандартная комплектация


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ
  • HNC-848D;
  • 5-осевой пакет калибровки.
Шпиндель
  • 20 000 rpm / HSK-A63 / ABG0220O5-H63.M.E;
  • Масляное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя.
Магазин инструмента

24 шт. магазин – SUNJET Тайвань

Лазерная система измерения инструмента

Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия.

Линейки HEIDENHAIN
  • X, Y, Z - линейки HEIDENHAIN;
  • A, C - линейки HEIDENHAIN.
X, Y, Z - роликовые направляющие и ШВП
  • X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;
  • X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN.
Винтовой стружечный конвейер
Кондиционер электрошкафа
Пистолет смыва и воздушный пистоле
Полностью закрытая зона обработки
Автоматическая система смазки СОЖ
Система продува инструментальных гнезд
Рабочее освещение
Сигнальная лампа
Инструмент для обслуживания станка
Анкерные болты
Инструкция по эксплуатации



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Шпиндель
  • 30 000 / HSK-E40;
  • 40 000 / HSK-E32;
  • Система отвода воды от центра шпинделя.
Магазин инструмента

Расширение магазина инструмента до 30 позиций.

Масляное охлаждение шпинделя
Контактный датчик инструмента
Ленточный стружечный конвейер
Подача СОЖ через шпиндель 50 / 70 бар
Сепаратор СОЖ
Датчик открытия / закрытия фронтальной двери
