НАЗНАЧЕНИЕ
Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д.
Главное условие - материал должен быть электропроводным.
Система фильтрации рабочей жидкости и малый износ электрода-инструмента обеспечивают высокую точность и стабильность электроэрозионной обработки.

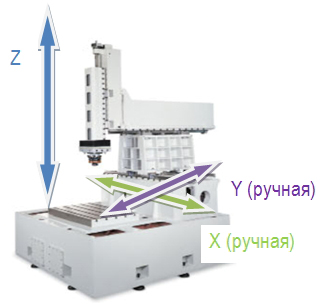

СХЕМА ОБРАБОТКИ *
* Станина станка показана схематично и может отличаться в зависимости от модели.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Станина высокой жесткости выполненная из мелкодисперсного чугуна марки «Механит» обеспечивает длительный срок эксплуатации.
- Перемещение по оси Z осуществляется сервоприводом через выскоточную шарико-винтовую пару для увеличения точности и качества обработки.
- Специальное антифрикционное покрытие направляющих «Turcite B» обеспечивает точность и плавность перемещения рабочих органов станка.
- Направляющие по осям X, Y имеют V-образный профиль.
- Стол термообработан методом высокочастотной закалкой и отшлифован на высокоточном шлифовальном оборудовании для обработки деталей с высокой точностью.
- Функция зеркальной обработки обеспечивает четкое копирование формы электрод-инструмента на деталь.
- 10 наборов автоматической финишной обработки с возможностью внесения коррекций для достижения максимальной точности и качества обрабатываемой поверхности.
- Автоматическая система контроля за перемещением по оси Z, межэлектродным промежутком, электрическими импульсами и др. параметрами обработки позволяет освоить работу станка за 2-3 дня даже оператору, не имеющему опыт в электроэрозионной обработке.
- База данных параметров обработки для раличных материалов заготовки и электрод-инстурмента, и формы прошиваемого отверстия вычисляются и контролируется системой ЧПУ автоматически и не требует вмешательства оператора.
- Для опытных операторов предусмотрена возможность корректирования режимов обработки непосредственно во время прожига.
- Система ЧПУ отслеживает условия обработки в режиме реального времени и при необходимости моментально в автоматическом режиме вносит коректировки в зависимости от текущих условий.
- ЧПУ в автоматическом режиме обеспечивает возвратно-поступательное движения электрод-инструмента, подстраиваясь под текущеи режимы обработки для достижения наилучшего результат.
- Три типа отсчета координат: абсолютный, относительный и работа в приращениях.
- 15’’ дисплей и генератор импульсов нового поколения выполненные в соответствии с жесткими европейсикими требованиями безопасности CE обладают пыли и влагозащищенностью, обеспечивая таким образом увеличенный срок службы электрических компонентов.
- Генератор управляется от промышленного компьютера, что гарантирует стабильность обработки.
| Модель | ZNC 350 | ZNC 700 |
| Размер рабочей ванны, мм | 1080 x 580 x 350 | 1950 x 1050 x 650 |
| Размер стола, мм | 600 × 320 | 1200 x 650 |
| Перемещения по осям X x Y x Z, мм | 350 x 250 x 180 | 700 x 600 x 300 |
| Перемещение пиноли Z2, мм | 200 | 300 |
| Максимальное расстояние до рабочего стола, мм | 350 | 950 |
| Макс. вес электрода, кг | 50 | 200 |
| Максимальная нагрузка на стол, кг | 700 | 2000 |
| Объем бака рабочей жидкости, л | 470 | 800 |
| Габаритные размеры | ||
| Длина, мм | 1460 | 2100 |
| Ширина, мм | 1490 | 1500 |
| Высота, мм | 2200 | 2300 |
| Вес, кг | 1400 | 3500 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Генератор импульсов 50A
- Бумажные фильтры
- Сопло
- Оправка для крепления электрод-инструмента
- Набор инструмента для обслуживания станка
- Рабочее освещение
СЕРВИСНОЕ ОБСЛУЖИВАНИЕ:
Организация КМТ готова осуществлять сервисную поддержку любого оборудования, приобретенного у нас. К перечню преимуществ сервисной службы относятся:
- Быстрый выезд на объект клиента. Сотрудник будет на вашем производстве в течение 48 часов.
- Доступные цены. Мы регулярно проводим оценку стоимости услуг и заявляем, что нашли хороший баланс соотношения цены и качества.
- Профессиональные сотрудники. Штат фирмы укомплектован специалистами высочайшего уровня, способными не только устранить неполадку, но и проконсультировать по эксплуатационным качествам оборудования и дать рекомендации по его использованию.
Если у вас есть вопросы по сервисному обслуживанию, задайте их по бесплатному телефону: 8 (800) 505-71-56
