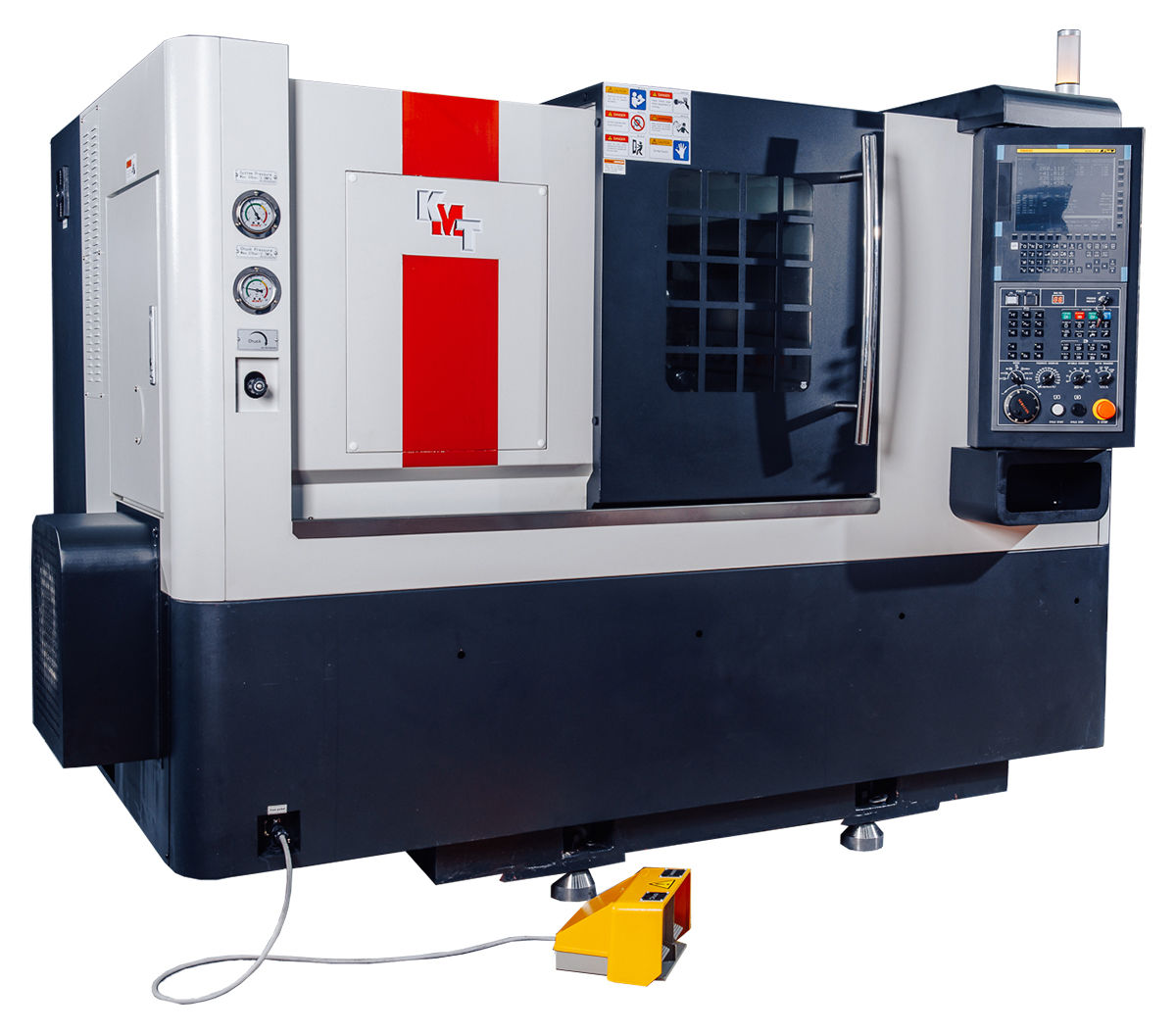

Токарно-фрезерный центр с наклонной станиной KTL 52M/500 ЦТО CNC

Токарные станки с ЧПУ серии KTL - это современные высокопроизводительные центра на наклонной станине с линейными направляющими качения.

Цельнолитая чугунная станина выполнена под углом 30° / 45° и усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.

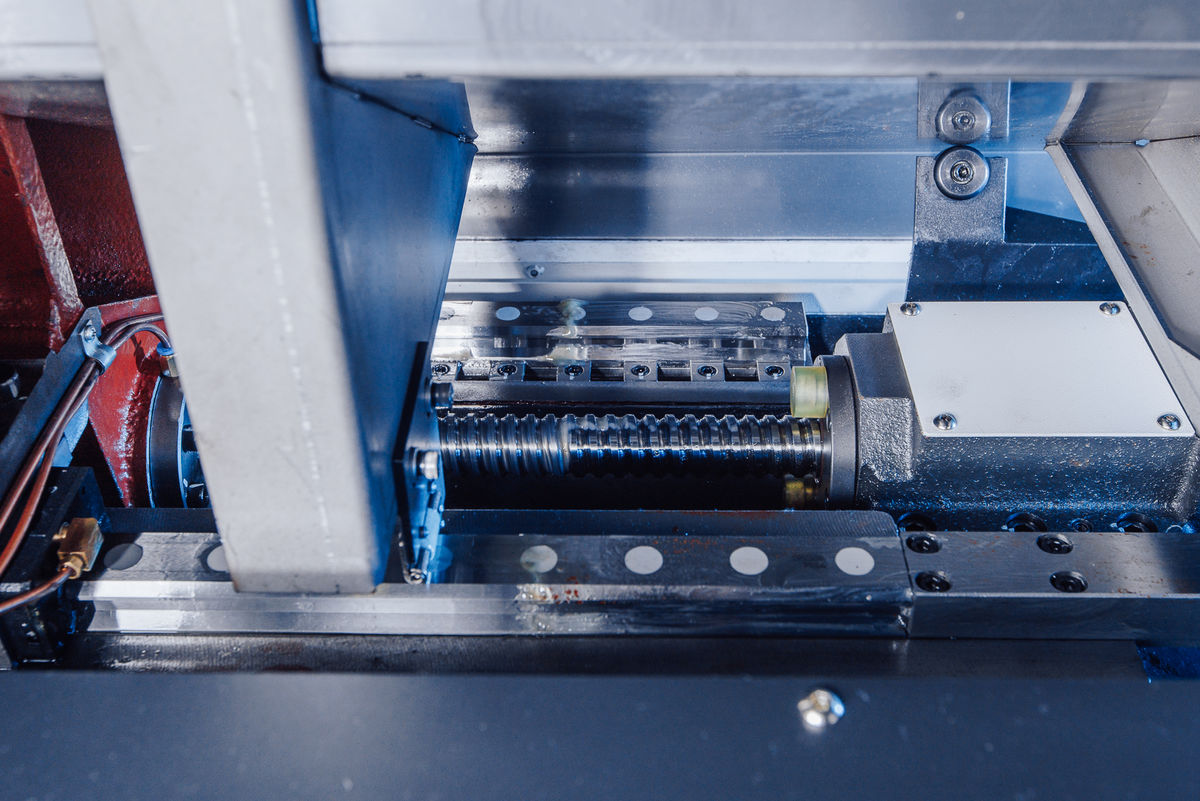

Линейные направляющие качения и ШВП THK (Япония) по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.

Телескопическая защита направляющих по осям X и Z.

В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 8” - 10” (Ø 200 - 250) с проходным отверстием производства Chandox (Тайвань).

12-ти позиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.

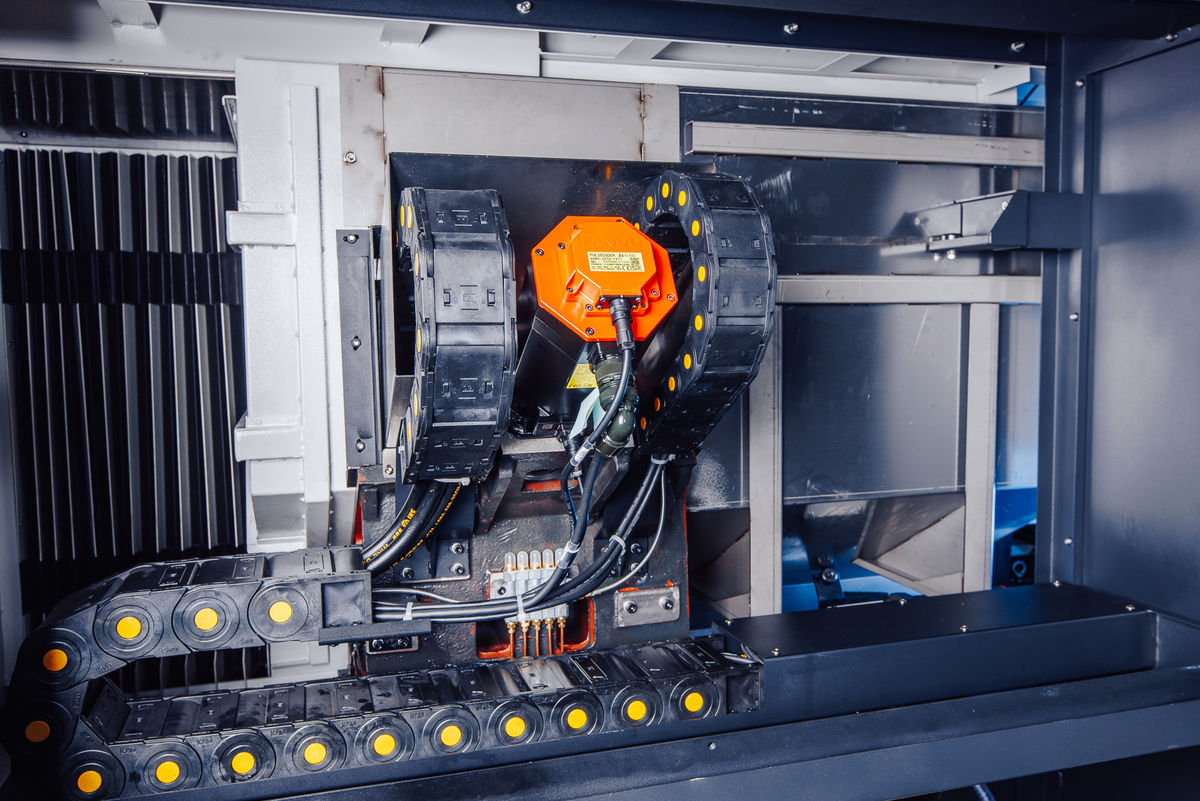

Модель KTL 52M/500 (KTL 65M/750) оснащена приводной револьверной головкой на 12 позиций ,тип крепления BMT45 (BMT65).

Литая чугунная станина

Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %.

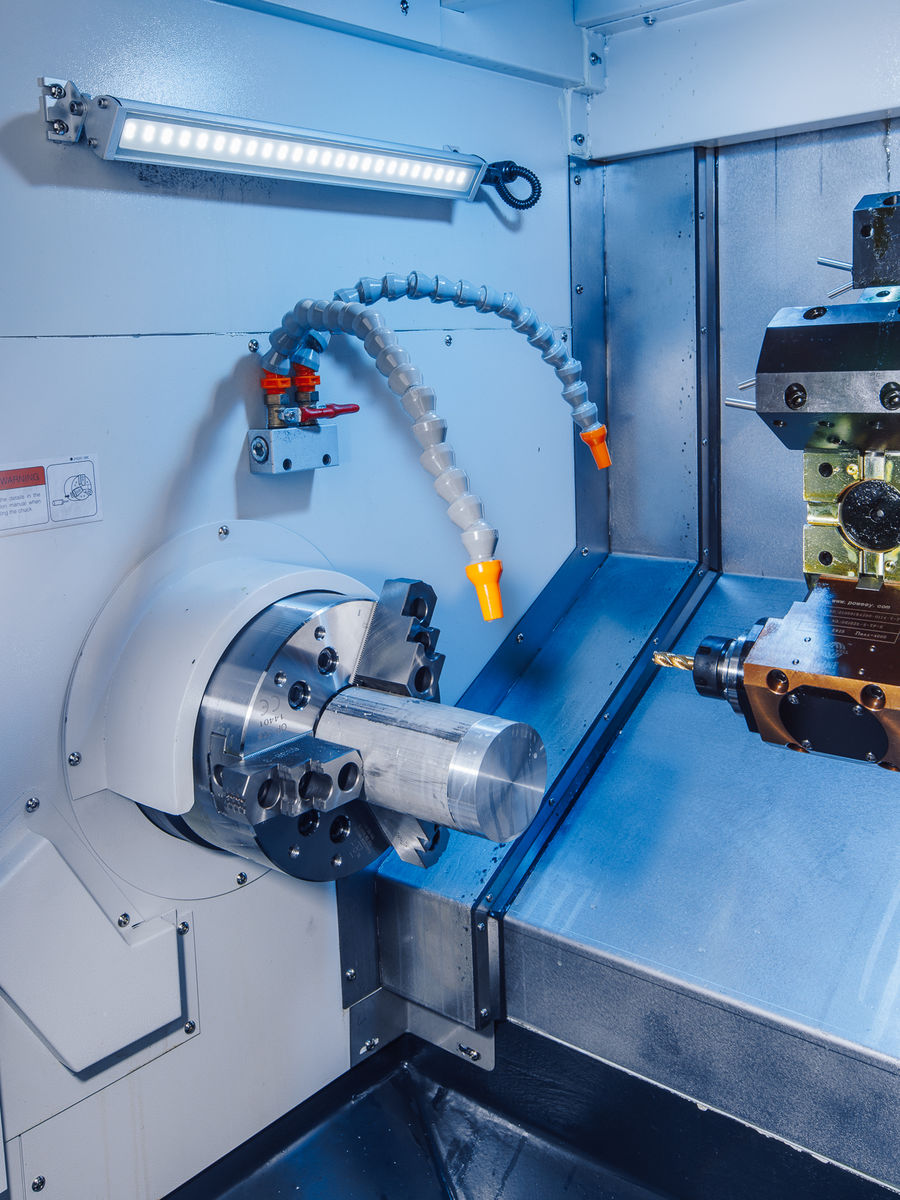

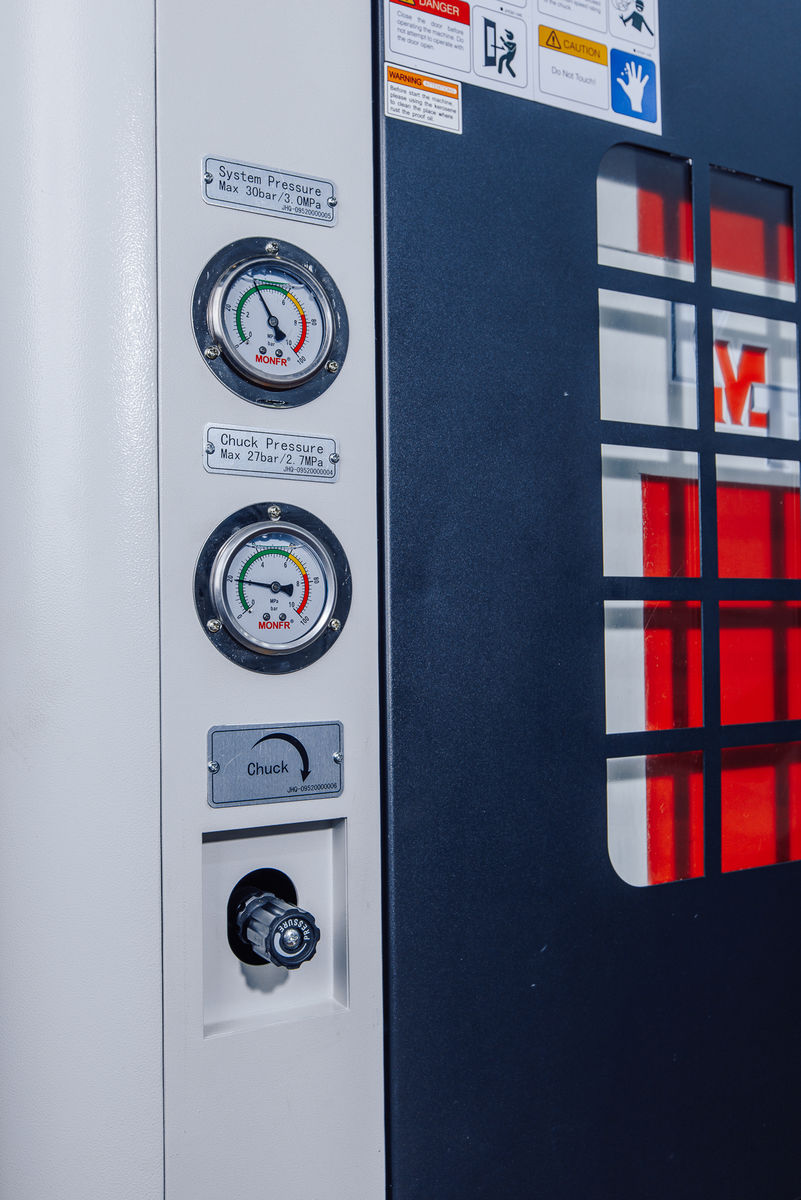

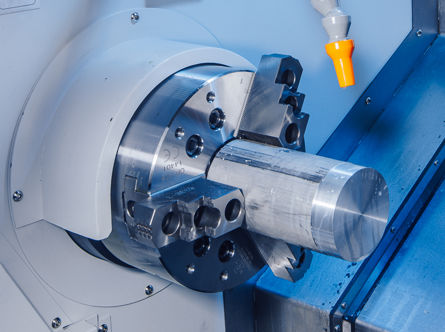

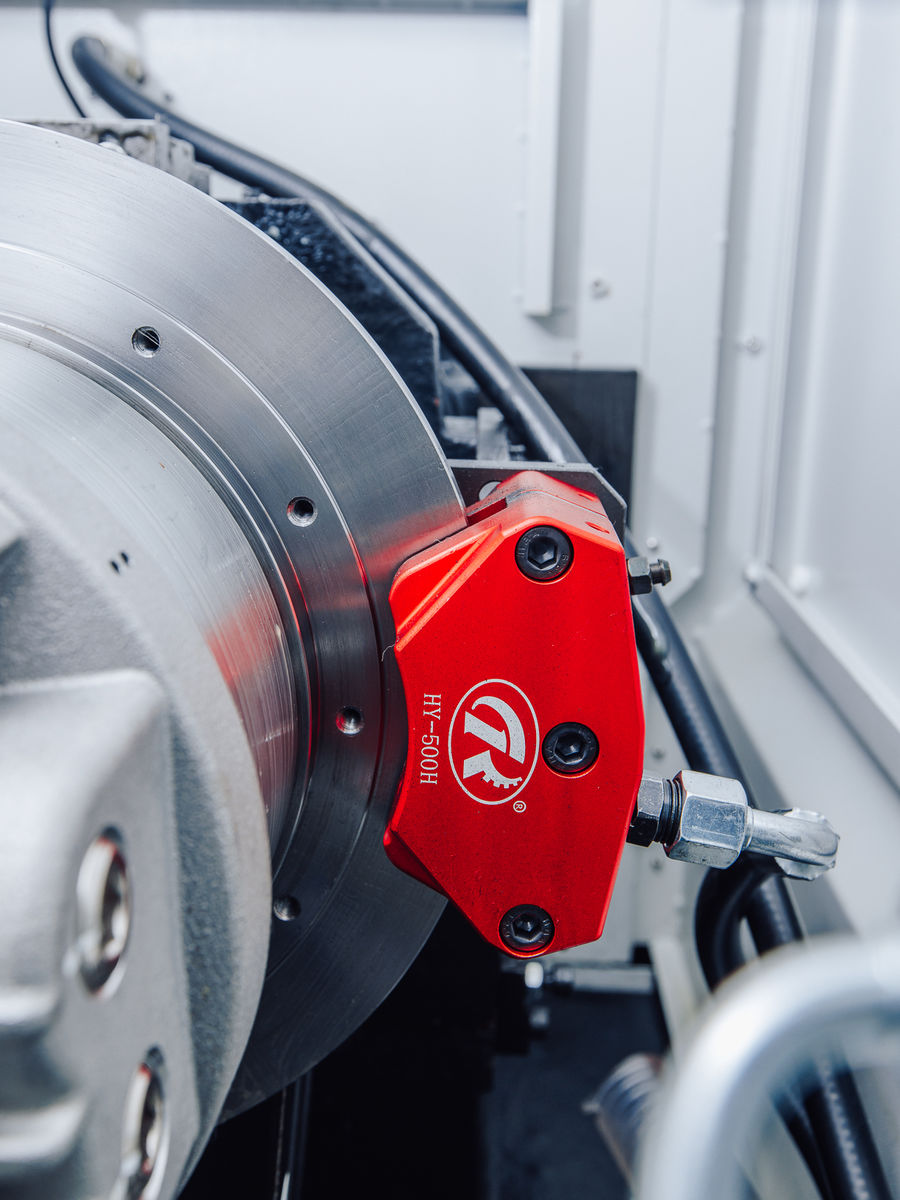

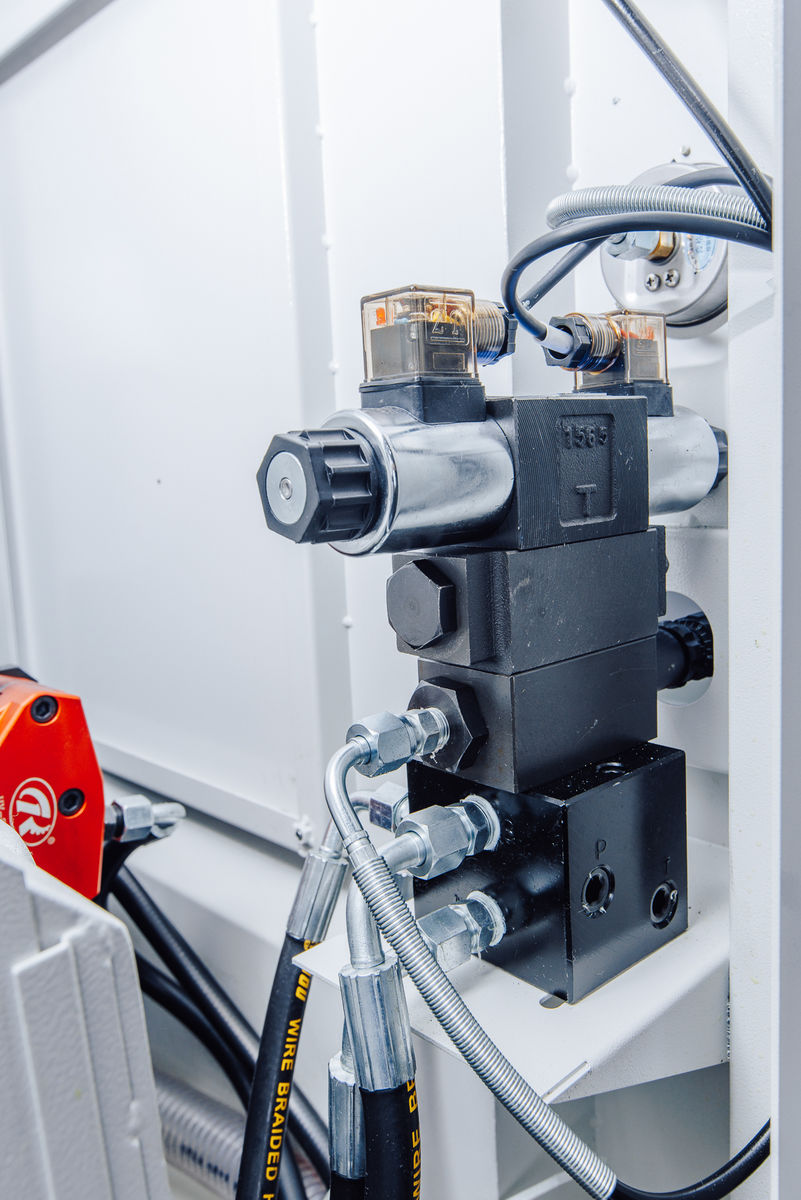

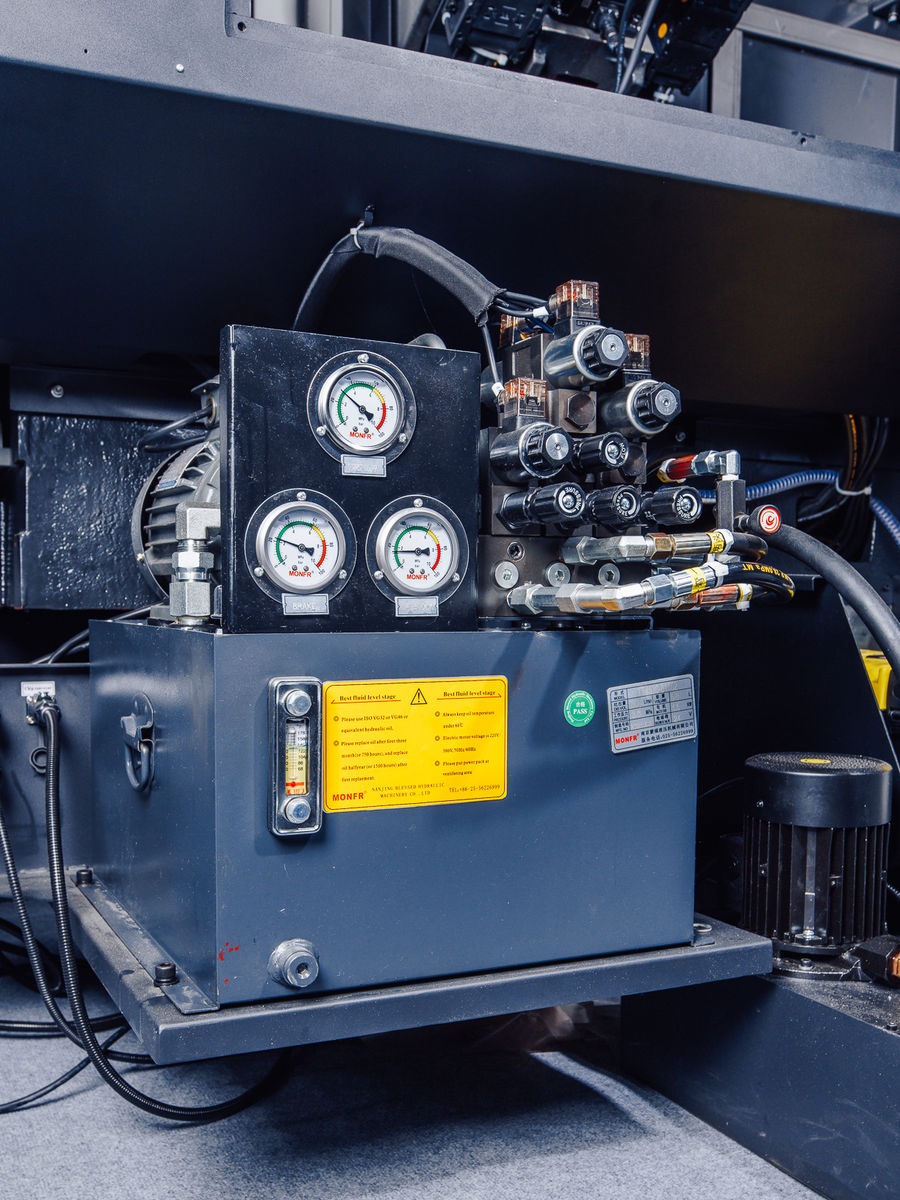

Трехкулачковый гидравлический патрон

Станок оснащен гидравлическим 3-х кулачковым патроном 8” (ø200 мм) производства Chandox (Тайвань). Максимальный диаметр обрабатываемого прутка ø50 мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

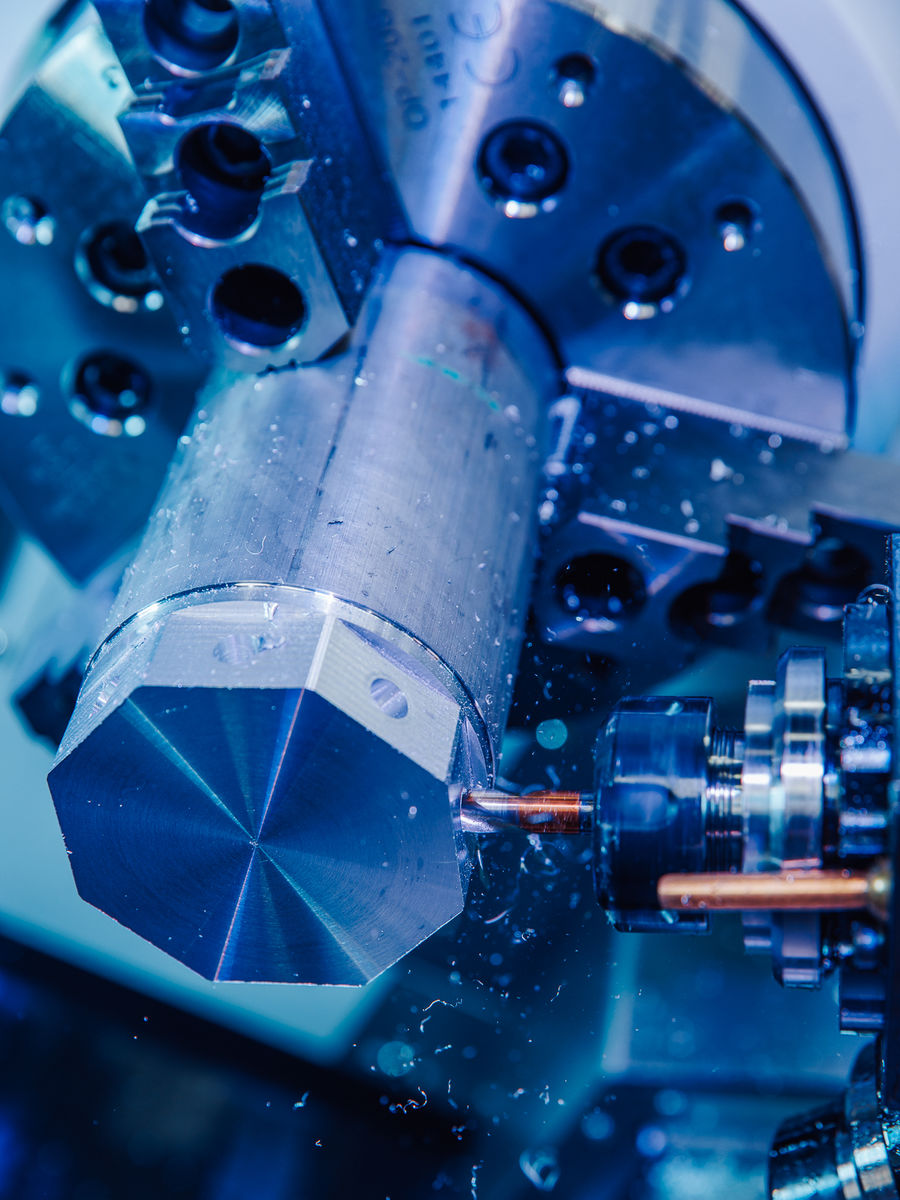

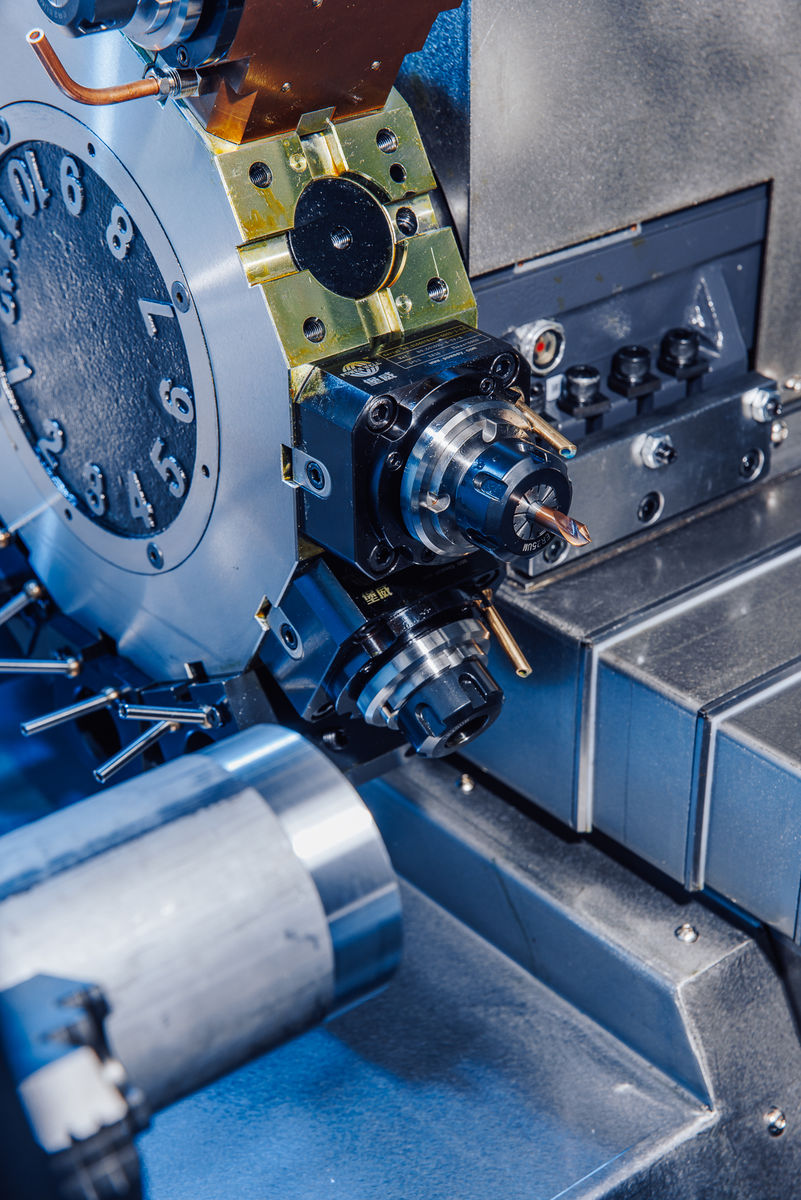

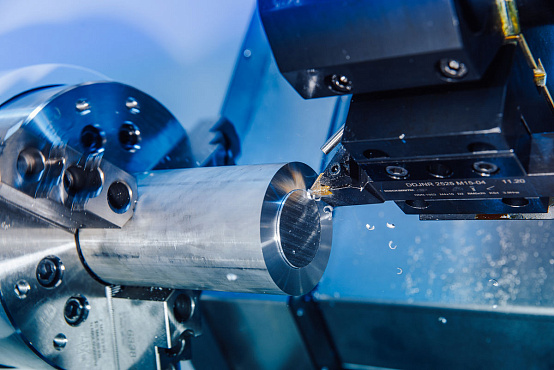

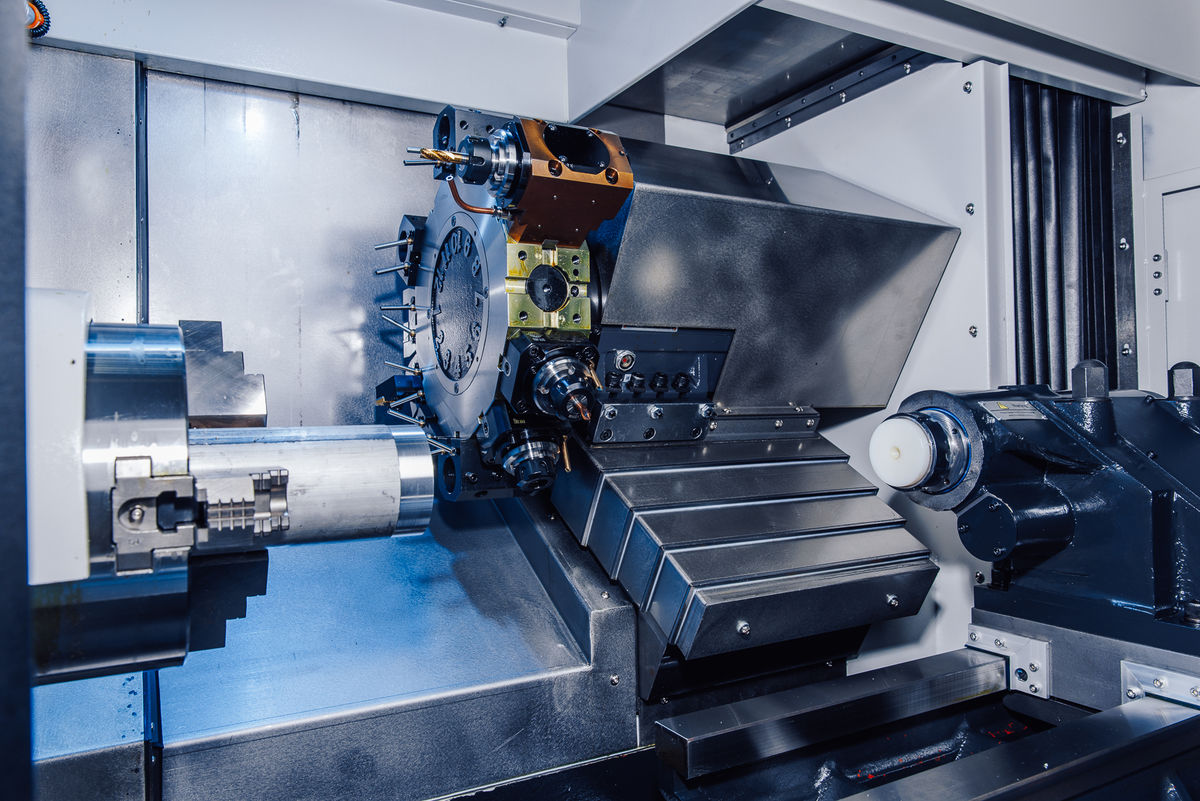

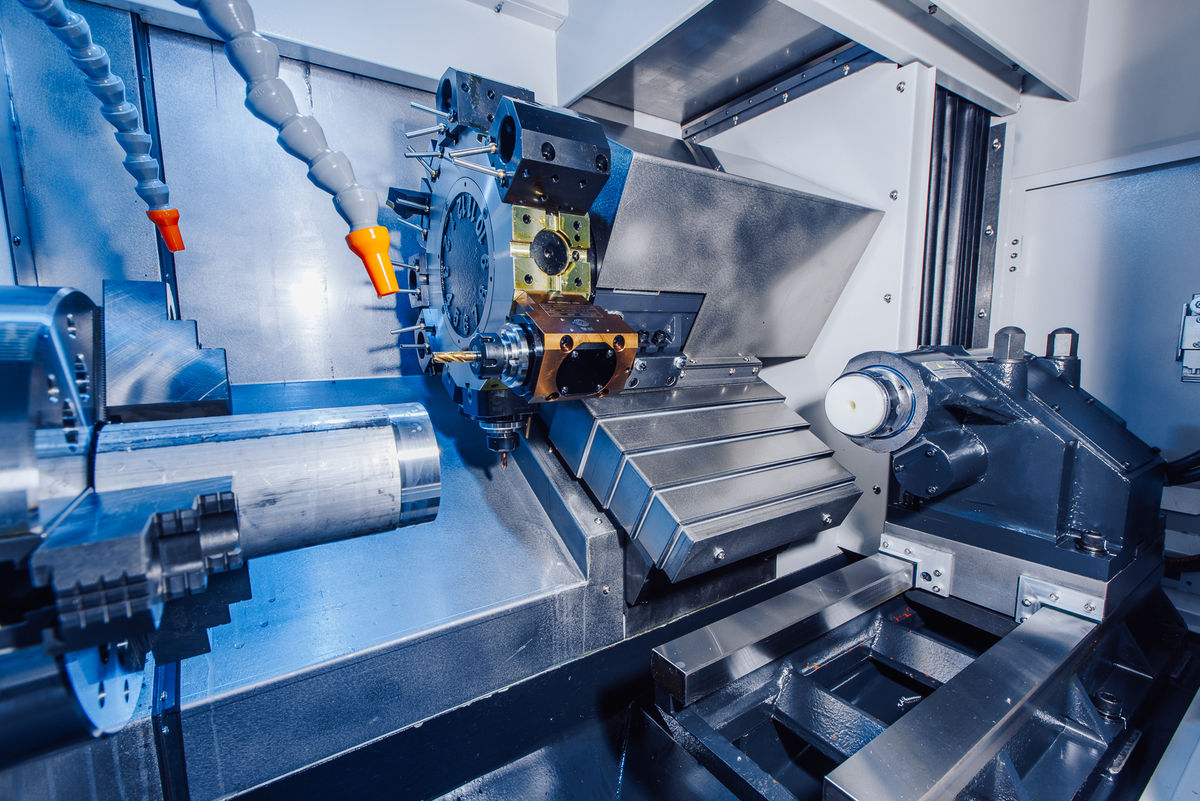

Револьверная головка ChenShin

Токарно-фрезерный обрабатывающий центр оснащен 12-ти позиционной револьверной головкой ChenShin (Тайвань). Сечение инструмента 25х25мм, отверстие в блоке под расточной инструмент ø40мм. Револьверная головка обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент. На станке установлена помпа повышенного давления подаи СОЖ (10 бар).

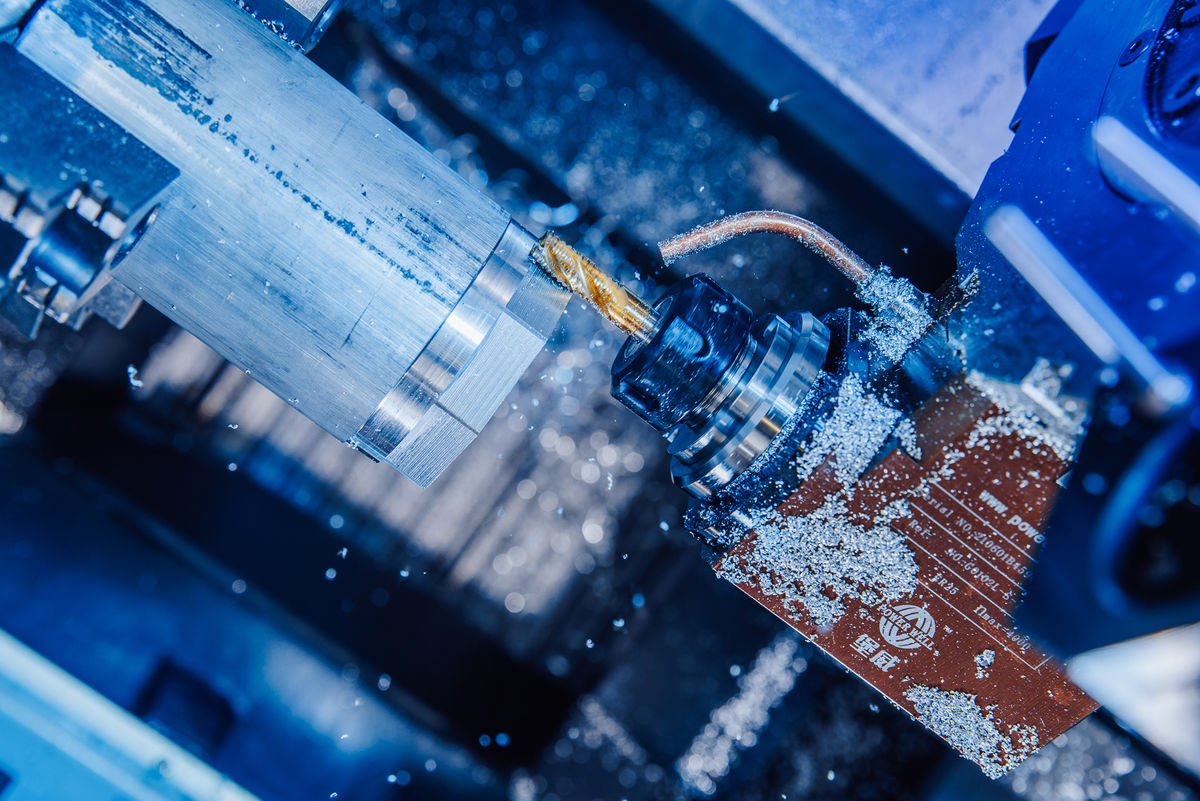

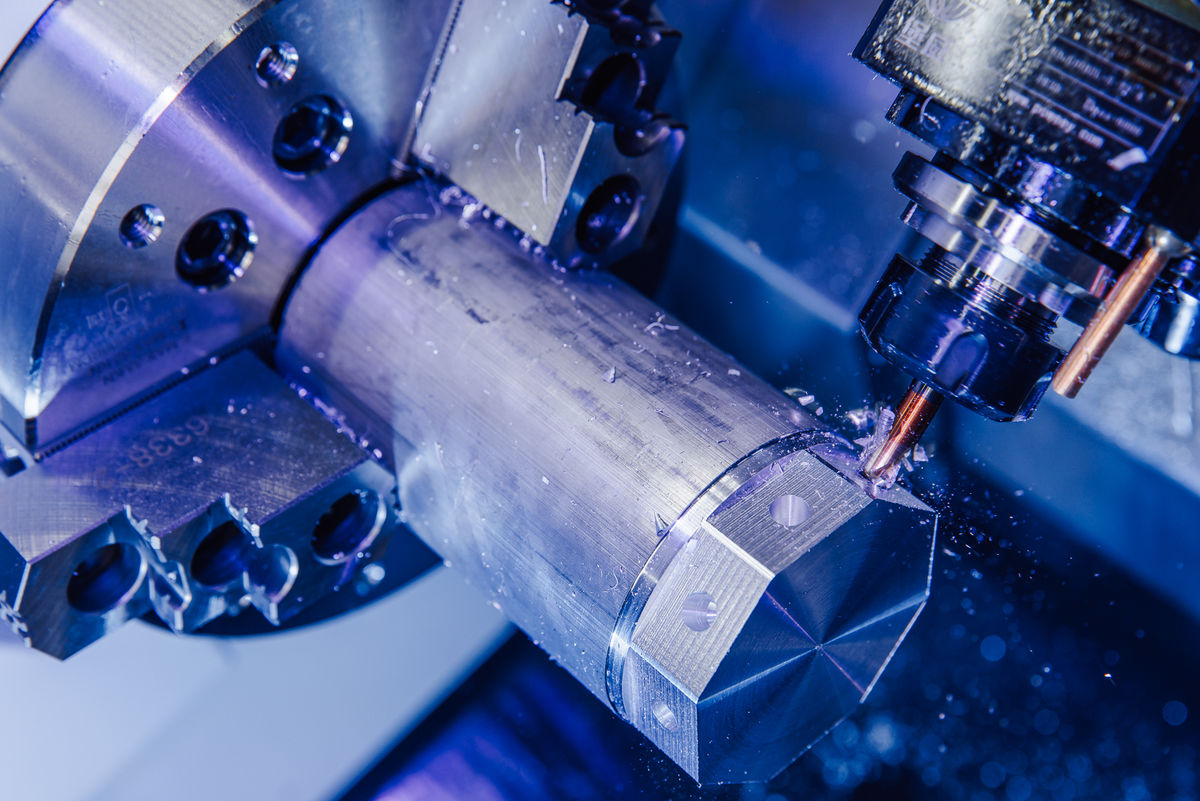

Тип крепления – BMT-45. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Максимальные обороты приводного инструмента – 4000 об/мин.

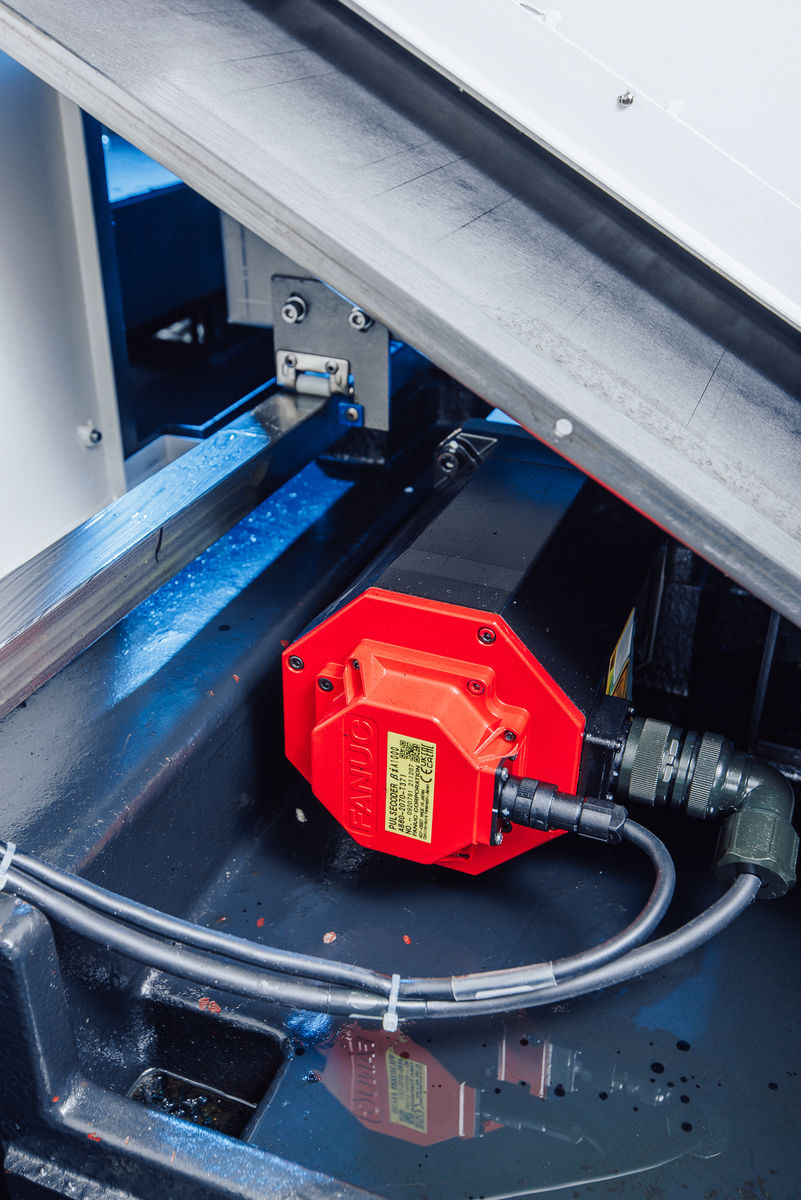

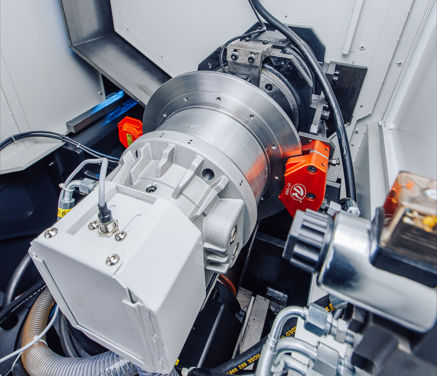

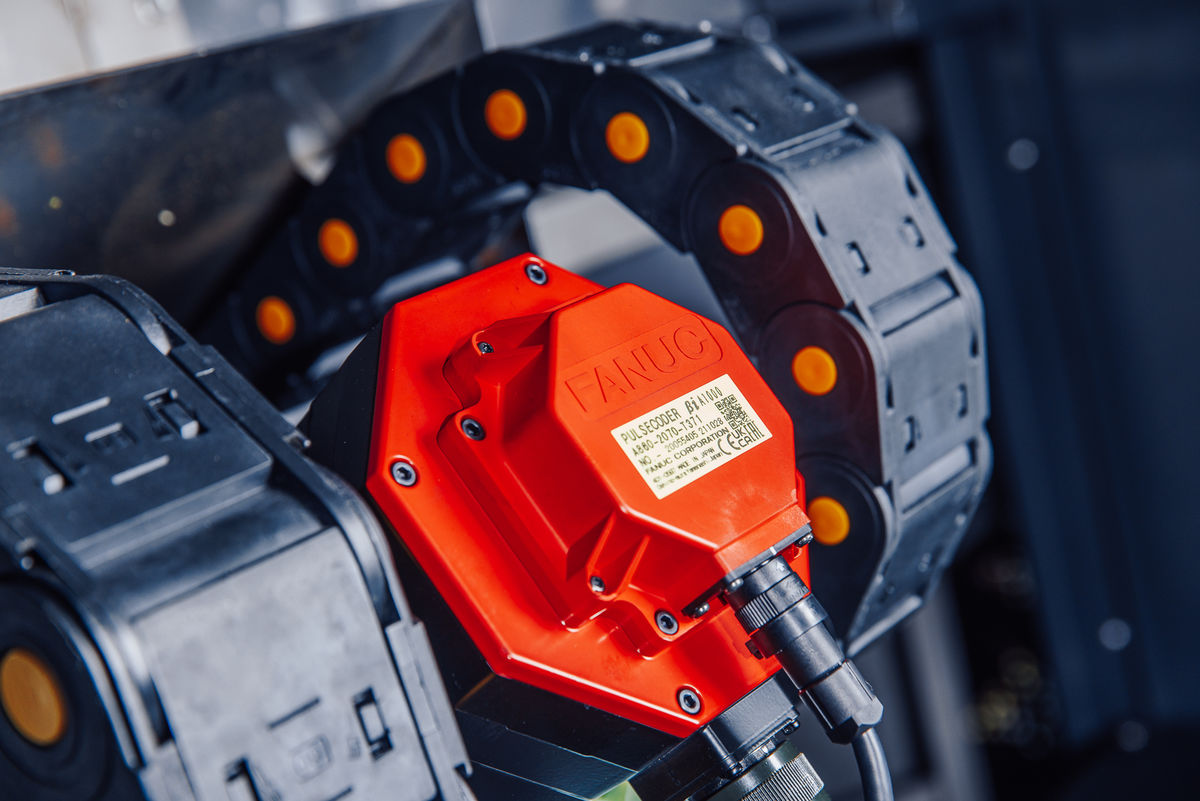

Главный двигатель повышенной мощности 11/15 кВт

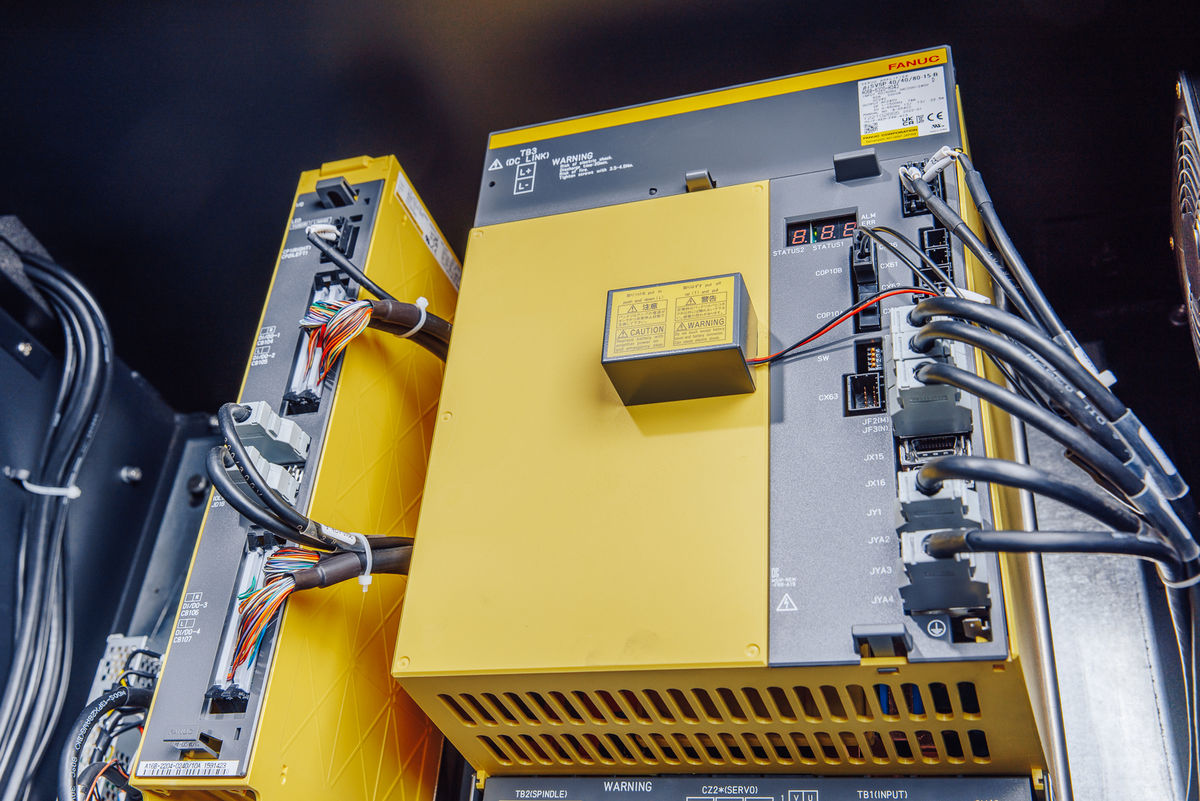

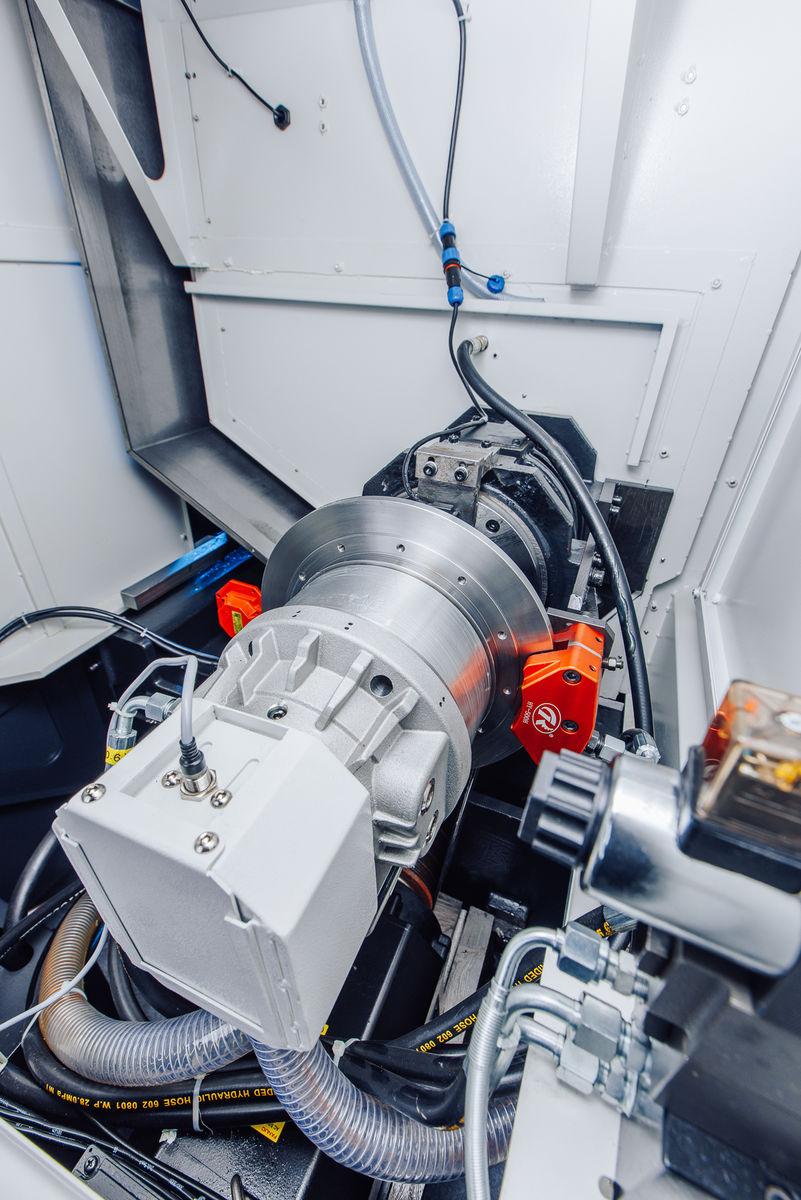

На токарном центре KTL52/500 установлен главный двигатель повышенной мощности 11/15 кВт производства Fanuc (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Станок оснащен шпинделем с полым гидроцилиндром для обработки прутков до Ø50 мм производства Chandox (Тайвань).

Опция: главный двигатель повышенной мощности 12/18 кВт производства HNC (Китай).

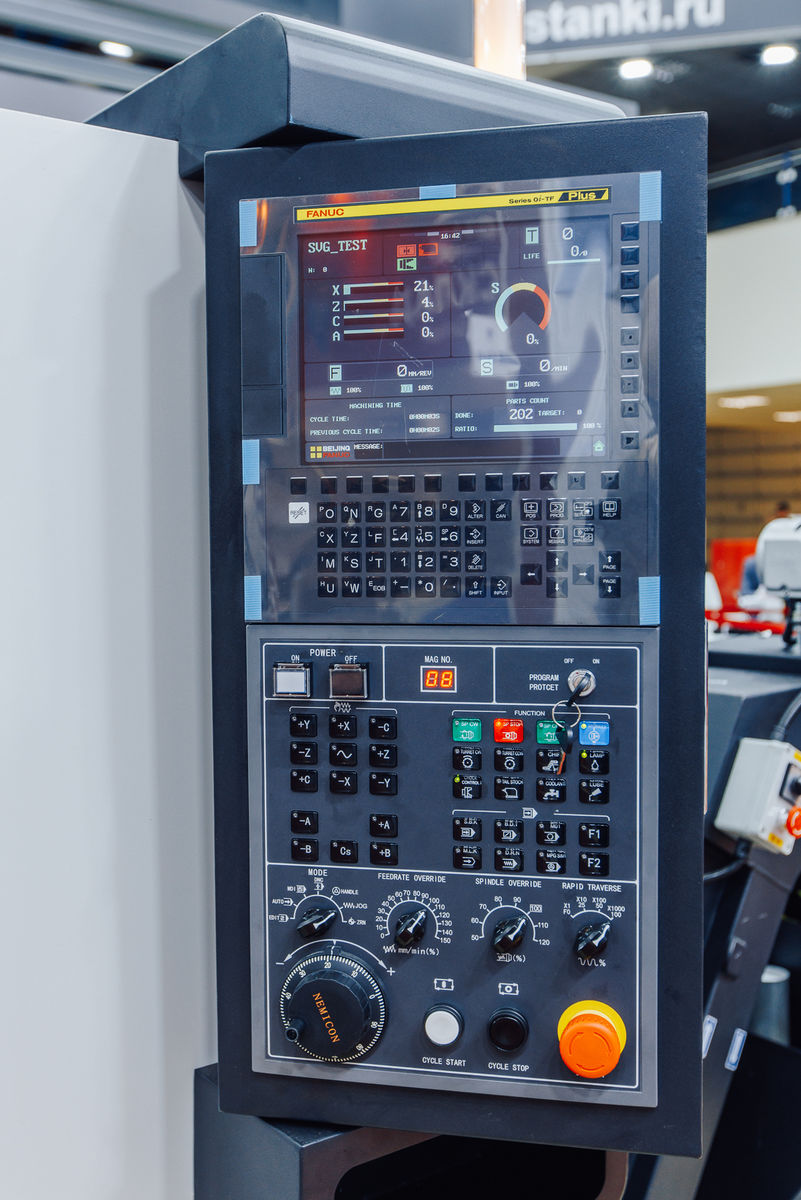

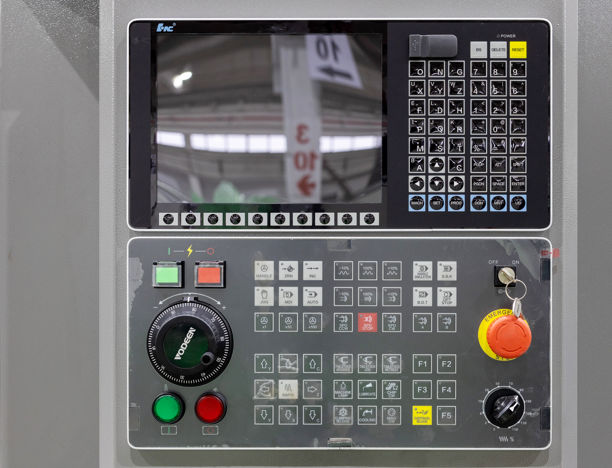

Система ЧПУ ЦТО CNC X2 (аналог Fanuc)

• Промышленная система ЧПУ;
• LCD монитор 10,4 дюймов;
• +2-3 оси управления (память 8G);
• Внешний модуль ПЛК и ввода-вывода;
• Поддержка высокоточного кодирования;
• Поддержка полностью замкнутого контура упр.;
• Высокоскоростное жесткое нарезание резьбы;
• Режим Fanuc;
• Поддержка протокола шины NCUC, M3, Ethercat;
• Русифицированное меню оператора;

Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

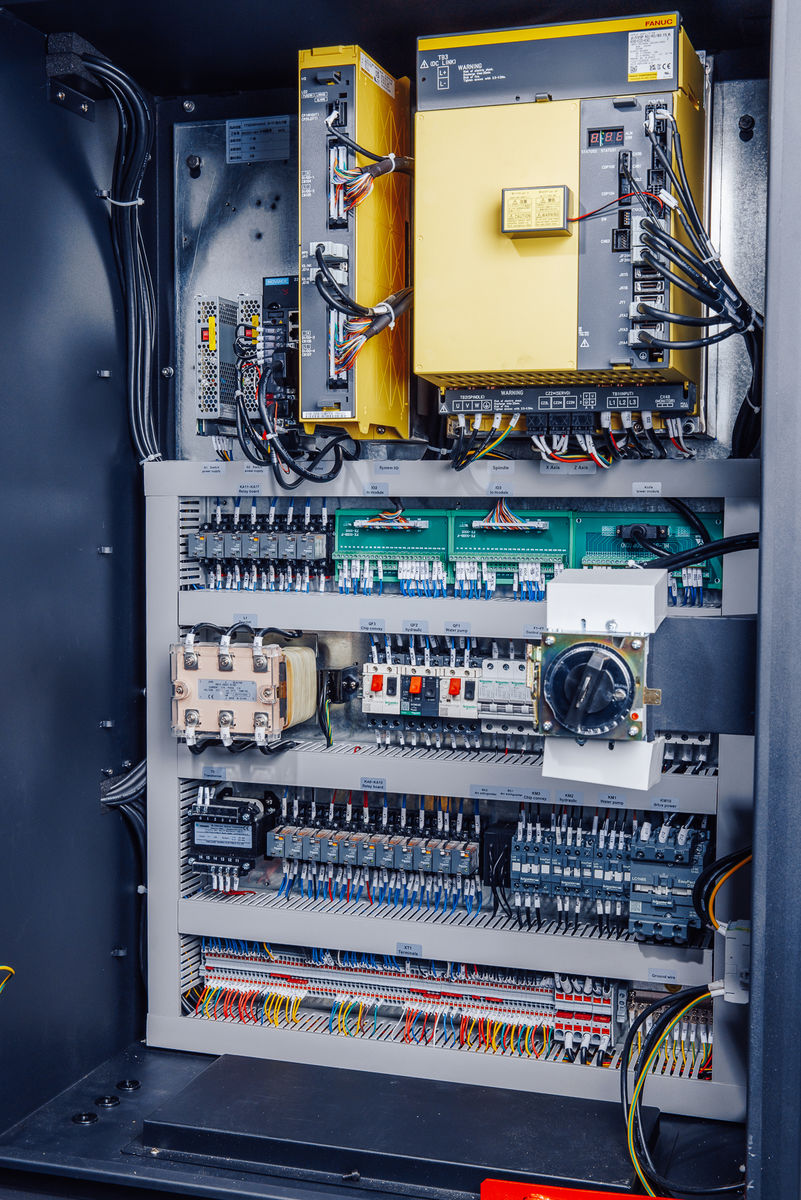

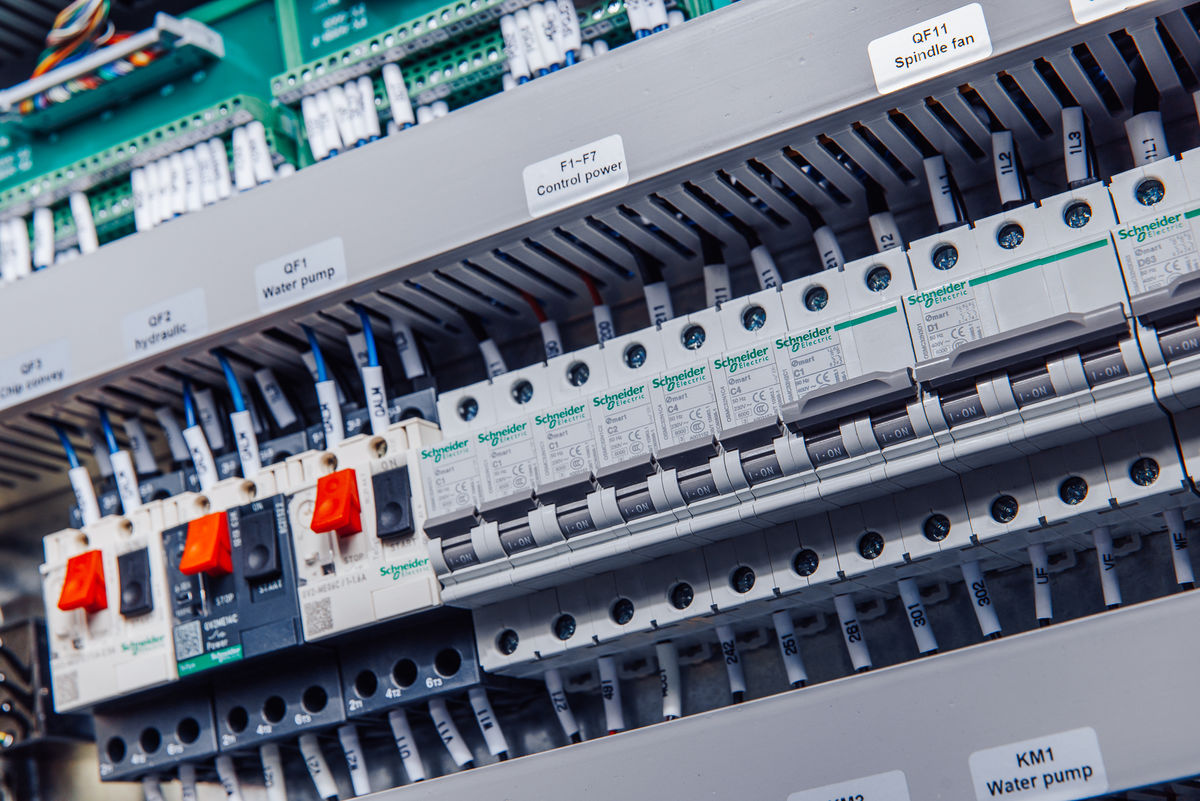

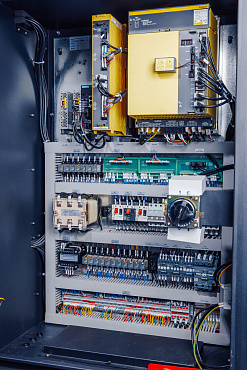

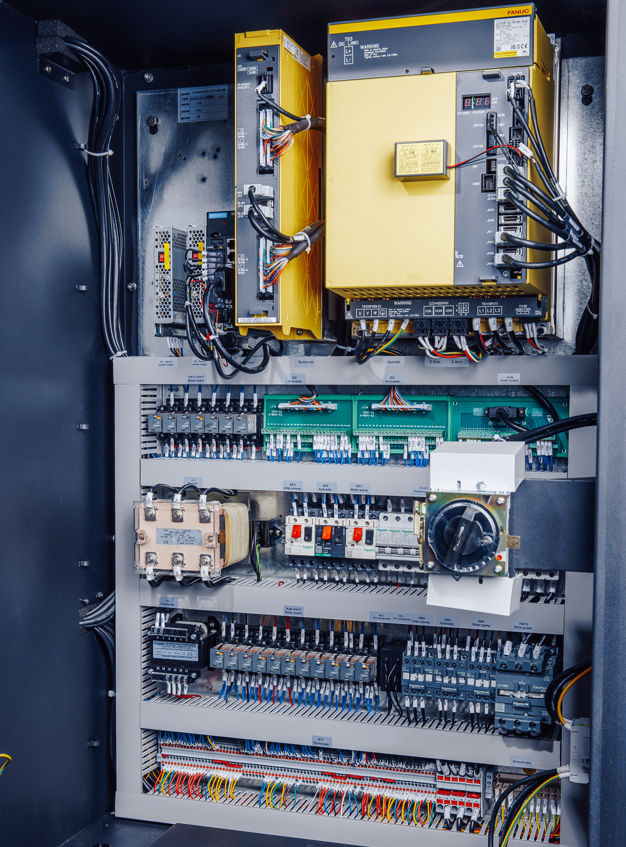

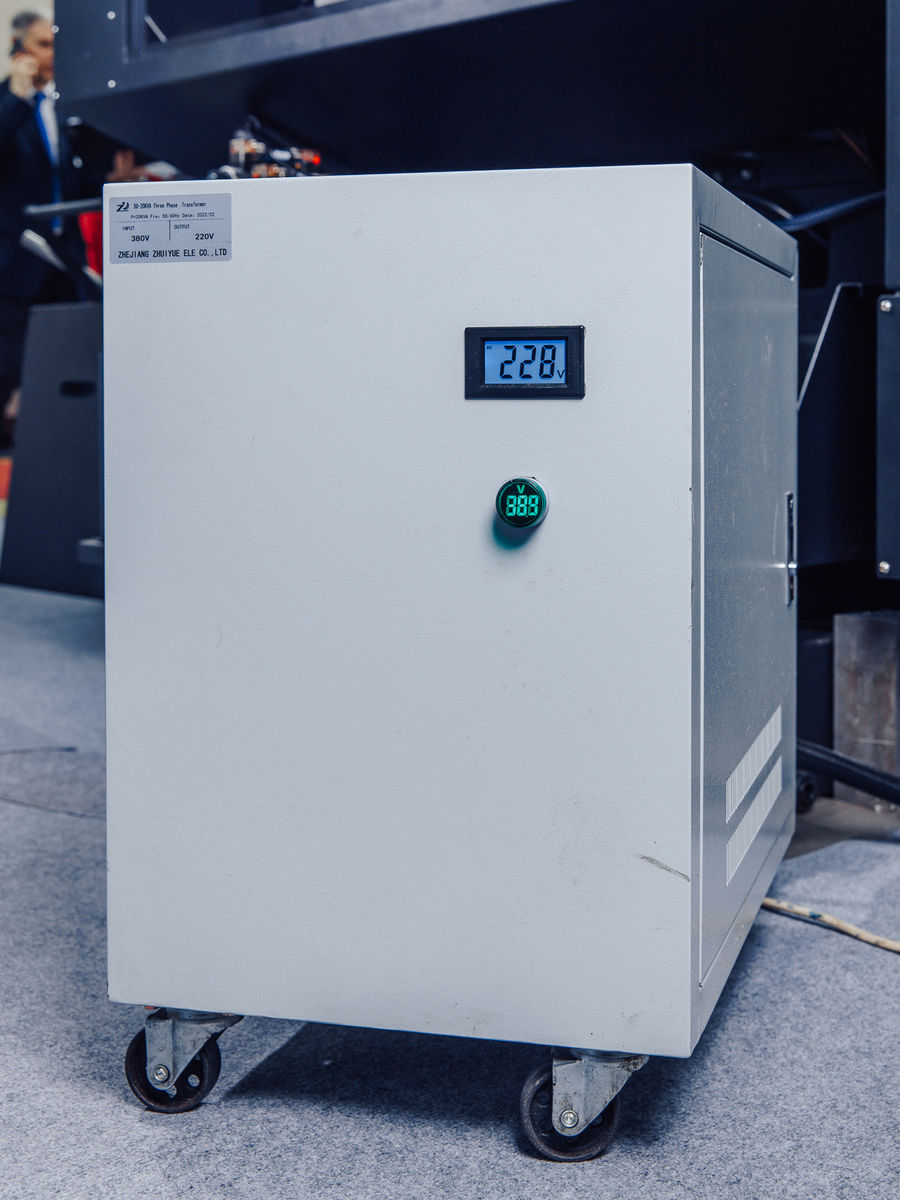

СЕ стандарт электрошкафа

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.
