Станки с ЧПУ: основные виды, характеристики и принципы работы

Установки с числовым программным управлением (ЧПУ) — важная часть современных промышленных заводов. С их помощью можно выполнять операции, связанные с обработкой металла и других материалов с высочайшей точностью и минимальным участием оператора.

Что такое станки с ЧПУ: как устроены и принцип управления

Станки с ЧПУ или CNC (Computer Numerical Control) — это промышленное оборудование, выполняющее обработку деталей с максимальной точностью благодаря наличию программного контроллера. Такие устройства заменили ручной труд, позволив автоматизировать множество операций, включая резку, сверление, токарную и фрезерную обработку.

Из чего состоит станок с ЧПУ: основные узлы и системы

Устройство включает:

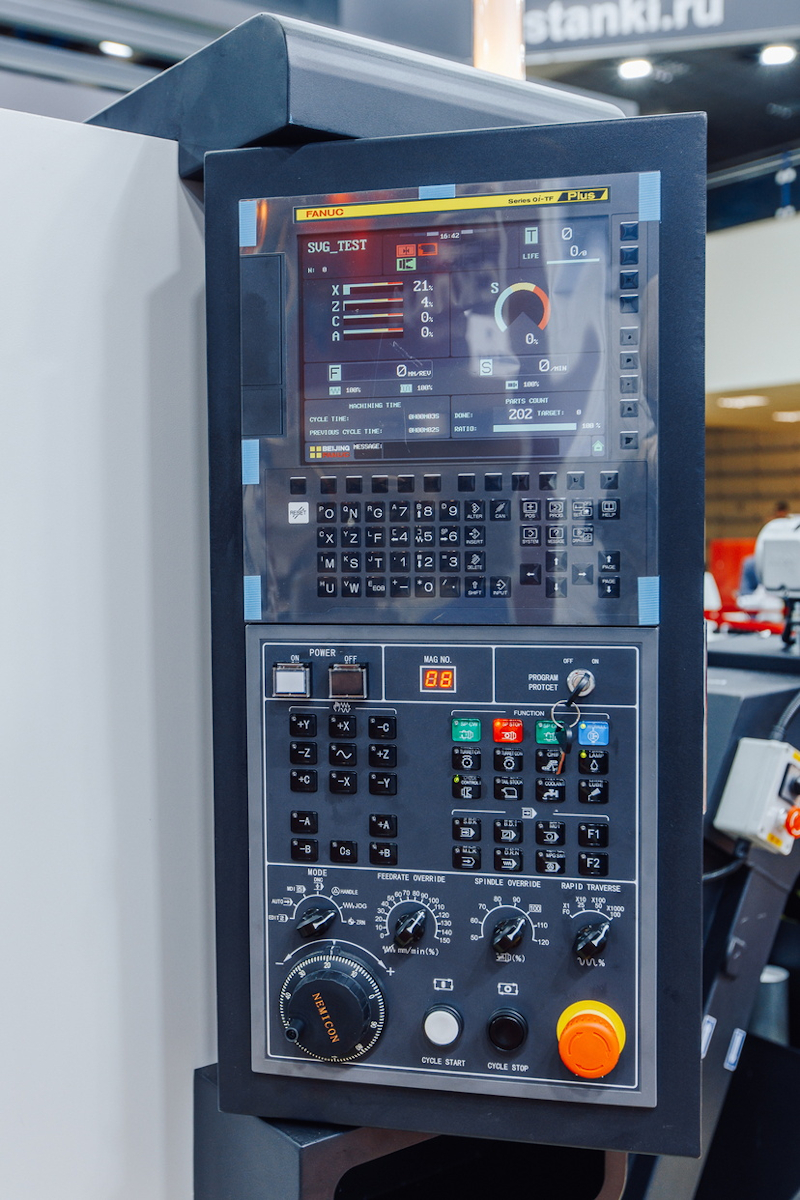

• контроллер — мозг системы, управляющий всеми действиями оборудования;
• шпиндель — вращающийся элемент, который удерживает инструмент;
• приводы и моторы — обеспечивают движение по осям координат;
• сенсоры и датчики — контролируют параметры обработки и позиционирование;
• система интерфейсов — связывает станок с компьютером или сервером.

Эти компоненты работают в тесной связке, обеспечивая точность, скорость и надежность при выполнении операций с заготовками из металла и других материалов.

Какие бывают станки с ЧПУ: классификация по типу обработки

В зависимости от технологических задач оборудование делится на несколько видов. Каждый вид ориентирован на конкретный тип промышленной обработки.

Фрезерные станки с ЧПУ

Фрезерные станки с ЧПУ подходят для обработки плоских и объемных поверхностей. С их помощью выполняется ряд операций: выборка пазов, фасок, карманов, а также создание сложных 3D-контуров. Они незаменимы в машиностроении, производстве пресс-форм и оснастки, особенно при работе с металлом, алюминием и композитами.

Программируемая система управления позволяет последовательно обрабатывать детали с высокой точностью даже при нестандартной геометрии.

Токарные станки с ЧПУ

Используются для работы с коническими и цилиндрическими деталями. Токарные станки с ЧПУ придают изделию симметричную форму за счет вращения заготовки и подачи инструмента. Станки широко используются при производстве валов, втулок, осей, элементов подшипников и других круглых деталей. Часто оснащаются дополнительными функциями сверления, нарезания резьбы и шлифовки.

Сверлильные станки с ЧПУ

Предназначены для создания сквозных и глухих отверстий, рассверливания и нарезания резьбы. Их применяют при обработке деталей из стали, чугуна, сплавов и других материалов, где требуется высокая точность расположения отверстий.

Благодаря программному управлению можно выполнять автоматическую обработку большого количества отверстий на сложных поверхностях.

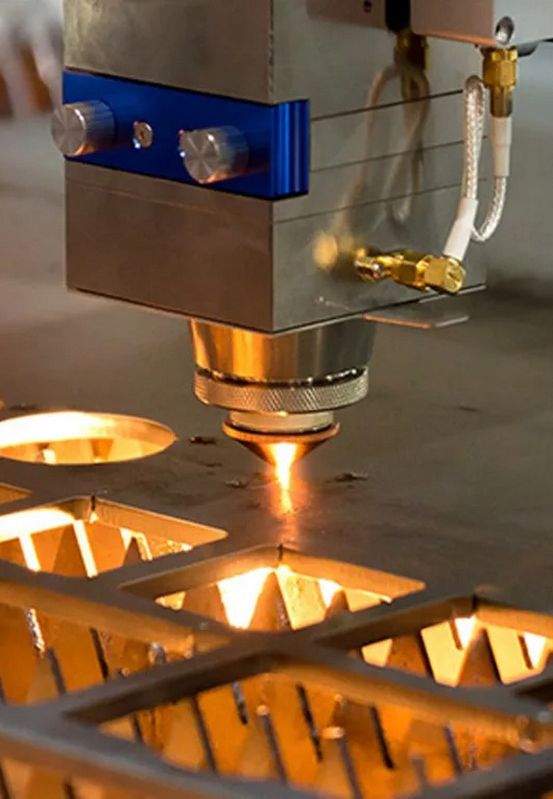

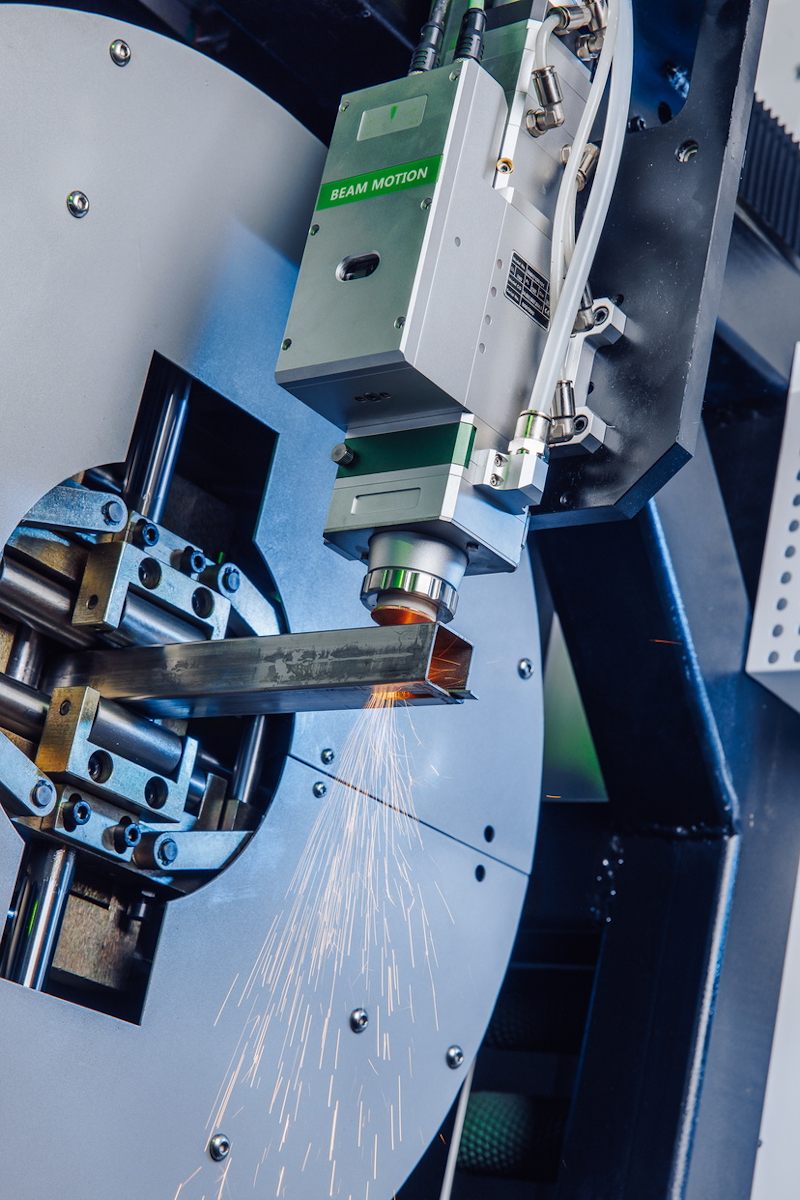

Лазерные и плазменные станки с ЧПУ

Применяются для быстрого и чистого раскроя листового материала. Лазерные установки гарантируют высокую точность и аккуратный край, что особенно важно при работе с тонкими металлами. Плазменные устройства более производительны и часто используются для резки толстого металла в тяжелой промышленности.

Оба варианта подходят для серийного производства, автоматизации и интеграции в роботизированные ячейки.

Пятиосевой обрабатывающий центр с чпу позволяет обрабатывать заготовку с нескольких сторон без ее переустановки, обеспечивая максимальную точность при сложной пространственной геометрии. Это идеальный выбор для авиационной и медицинской промышленности, где критична точность.

Многофункциональные модели объединяют в себе возможности токарного, фрезерного и сверлильного оборудования. Это сокращает время производства и повышает гибкость при выполнении различных операций.

Ключевые характеристики современных станков с ЧПУ

Станки с ЧПУ оптимально подходят для эффективной и точной обработки разных материалов. Разберем основные преимущества и характеристики оборудования:

• Точность обработки. CNC-станок может совершать операции с микронной точностью, что критически важно при изготовлении медицинских протезов, имплантов, а также деталей, которые используются в авиационной промышленности, например, хвостовые стабилизаторы, лонжероны и нервюры крыла и другие.
• Скорость выполнения операций. Повышенная скорость позволяет обрабатывать большие объемы заготовок в короткие сроки без потери качества.
• Универсальность. Станки с ЧПУ подходят для обработки различных поверхностей: металла, древесины, алюминия, композитных материалов, гарантируя высокое качество исполнения.
• Совместимость с программным обеспечением. Возможность интеграции с CAD/CAM-системами и ERP-решениями делает станки удобными для внедрения в цифровую производственную цепочку. Это упрощает настройку, оптимизирует маршруты обработки и снижает человеческий фактор.
• Энергоэффективность. Современные модели позволяют существенно сократить расходы на электроэнергию.

Как выбрать тип станка ЧПУ под задачи производства

Чтобы оборудование подходило под конкретные цели и позволяло эффективно выполнять нужные операции, важно заранее провести комплексный анализ.

Определите объем и вид обработки

Сформулируйте, для чего именно нужно оборудование. Это может быть фрезеровка для авиации, токарная обработка для машиностроения или гравировка для медицинских изделий. Для этих целей можно подобрать 5-осевые и многофункциональные станки.

Выберите тип материала

От используемого материала зависит, какое оборудование подойдет для выполнения вашей задачи. Титановые сплавы, применяемые в авиации и медицине, требуют станков с мощными шпинделями и усиленными приводами для стабильной резки твердых материалов. В то же время для алюминия, меди или пластика достаточно станков меньшей мощности, но с высокой скоростью шпинделя для чистовой обработки.

Лазерные и плазменные ЧПУ-станки идеально подходят для раскроя листового металла с высокой скоростью и минимальными отходами, применяются в строительной и автомобильной сферах.

Проверьте совместимость с ПО

Возможность интеграции с имеющимся программным обеспечением важна для цифрового производства. Это сэкономит финансовые и временные ресурсы вашей компании на монтаже и запуске оборудования.

Учтите бюджет и масштабируемость

Бюджет проекта включает не только цену самого станка, но и все сопутствующие расходы. Необходимо заранее учесть стоимость доставки и монтажа, затраты на обучение персонала работе с новым оборудованием, интеграцию с существующими программными и производственными системами, а также техническое обслуживание и стоимость запчастей.

Подходите к выбору станка с ЧПУ вдумчиво, так вы сможете подобрать оборудование, которое будет эффективно выполнять необходимые операции и поможет вашему производству выйти на новый уровень качества и производительности

Эволюция ЧПУ: от простых устройств к умным системам

Станки с ЧПУ прошли путь от простых программируемых машин до комплексных систем, интегрированных в цифровую экосистему. Сегодня это не просто оборудование, это инновационные решения на основе искусственного интеллекта с широким перечнем возможностей. Например: управление с элементами ИИ, IoT-интеграция для контроля в реальном времени, облачные решения для обмена данными и аналитики, адаптивные алгоритмы, повышающие точность в условиях нестабильной среды, гибкость и модульность, позволяющая быстро перестраивать производство.

Станки с ЧПУ становятся частью умного производства и играют ключевую роль в цифровизации промышленности.

Токарный станок с ЧПУ KMT KLE 360. Обзор работы станка и нарезание резьбы на заготовке:
