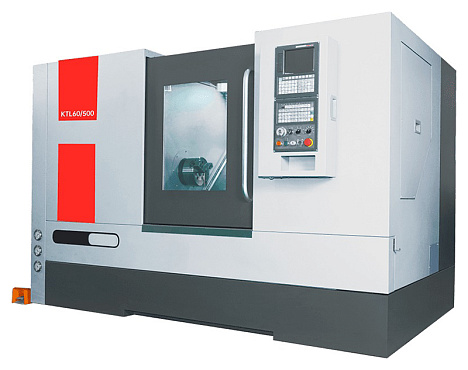

Токарный центр с наклонной станиной KTL 60/500-SM

7 520 953 ₽
от 6 994 487 ₽ (KTL 60/500-SM)

НАЗНАЧЕНИЕ:

Данная серия станков с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Серия токарных станков с ЧПУ серии КTL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности и приборостроении.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:



Особенности станков KTL60:

  • Токарные станки с ЧПУ серии KTL — это современные высокопроизводительные центра на наклонной станине с линейными направляющими качения.
  • Цельнолитая чугунная станина выполнена под углом 45° и усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
  • Линейные направляющие качения и ШВП - THK (Япония) по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.
  • Телескопическая защита направляющих по осям X и Z.
  • В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 10” (ø250) с проходным отверстием производства CHANDOX (Тайвань).
  • 12-ти позиционная гидравлическая револьверная головка с внутренним подводом СОЖ производства TAIXIN (Тайвань) обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

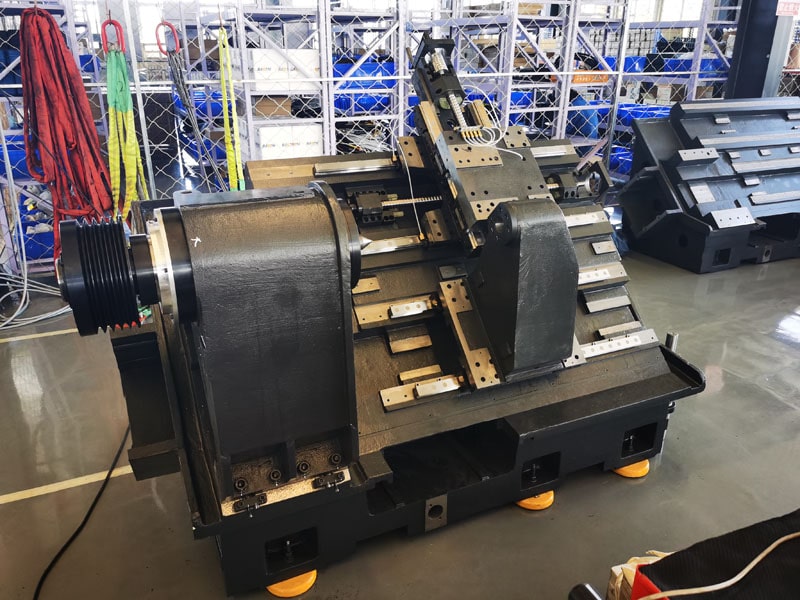

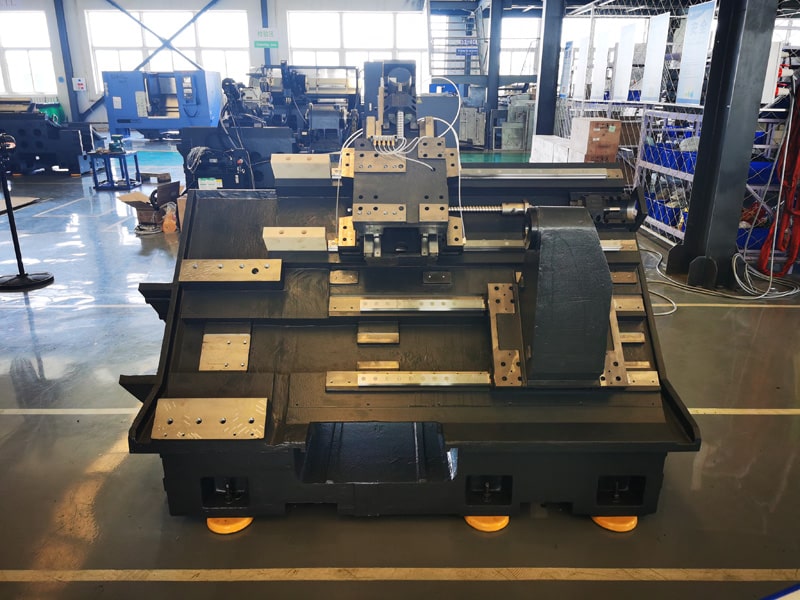

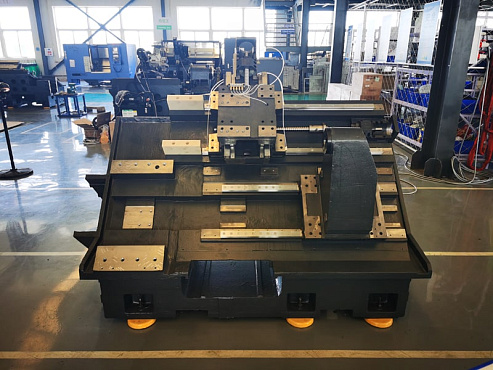

Цельнолитая наклонная станина

Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %.

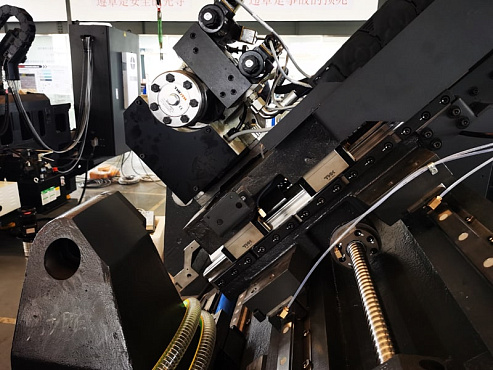

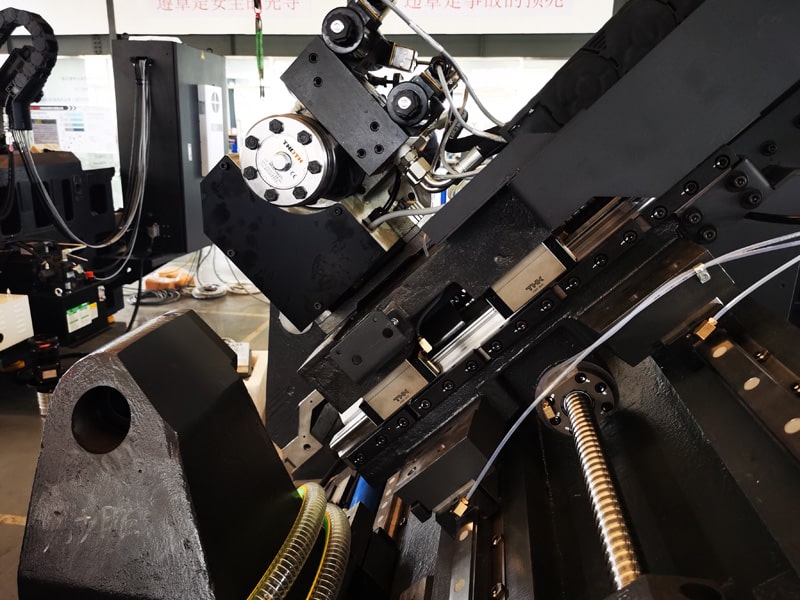

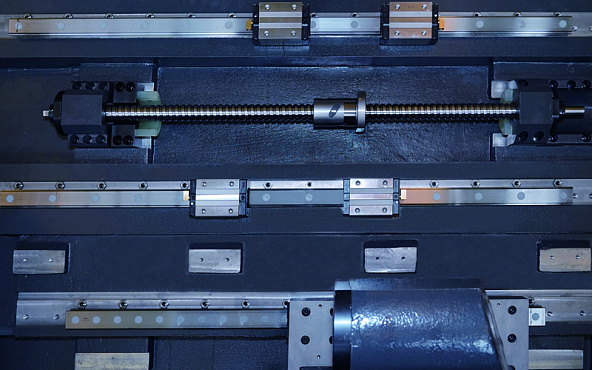

Линейные направляющие качения

По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z составляет 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

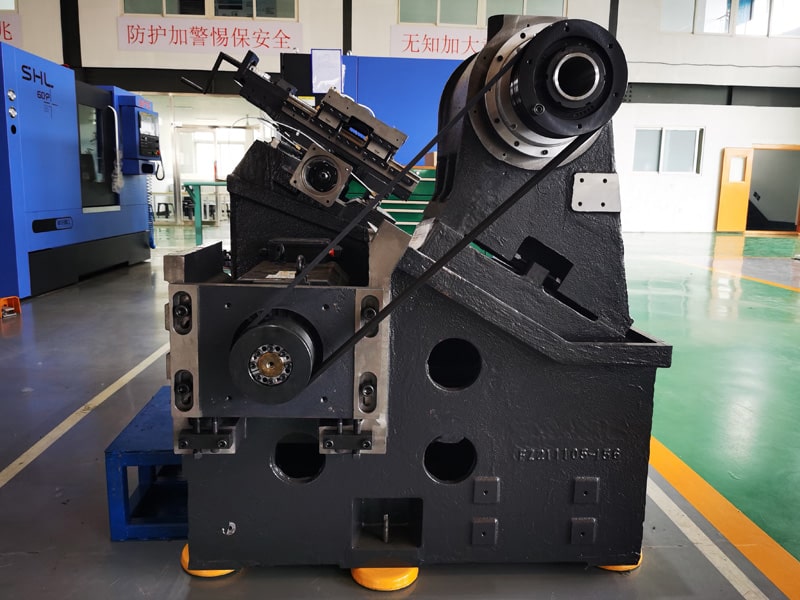

Главный двигатель FANUC 11 / 15 кВт

На токарном центре KTL установлен главный двигатель мощностью 11/15 кВт производства FANUC (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки.

В стандартной комплектации станок оснащен шпинделем с полым гидроцилиндром для обработки прутков до Ø65 мм производства CHANDOX (Тайвань).

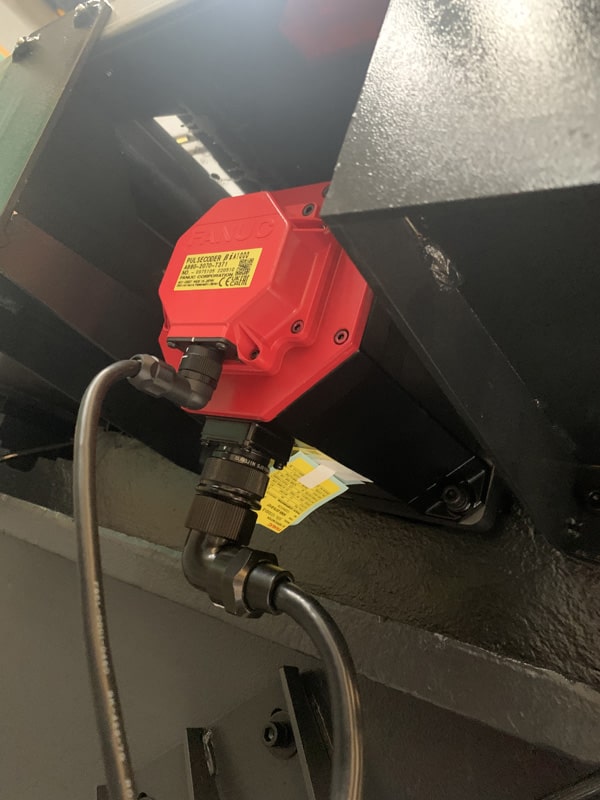

Приводы подач по осям X/Z FANUC (Япония)

На станке установлены оригинальные приводы подач от производителя FANUC:

  • Высокая скорость перемещений по осям X/Z - 30/30 (м/мин);
  • Дискретность перемещений – 0,001 мм;
  • Высокая плавность хода и надежность

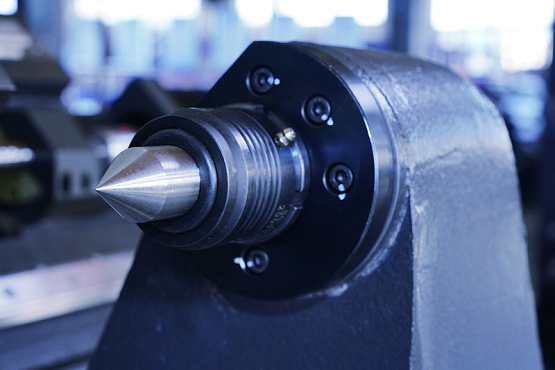

Гидравлическая задняя бабка

На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали. Ход задней бабки составляет 450 мм.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

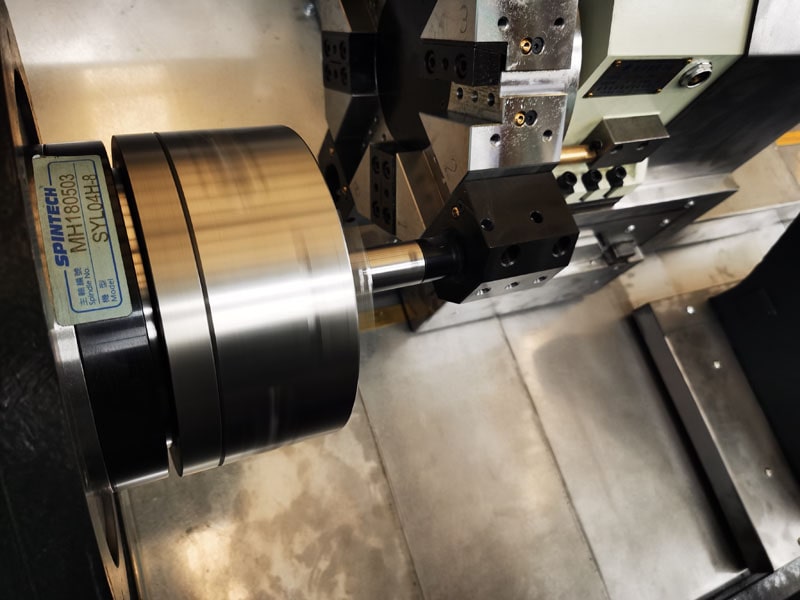

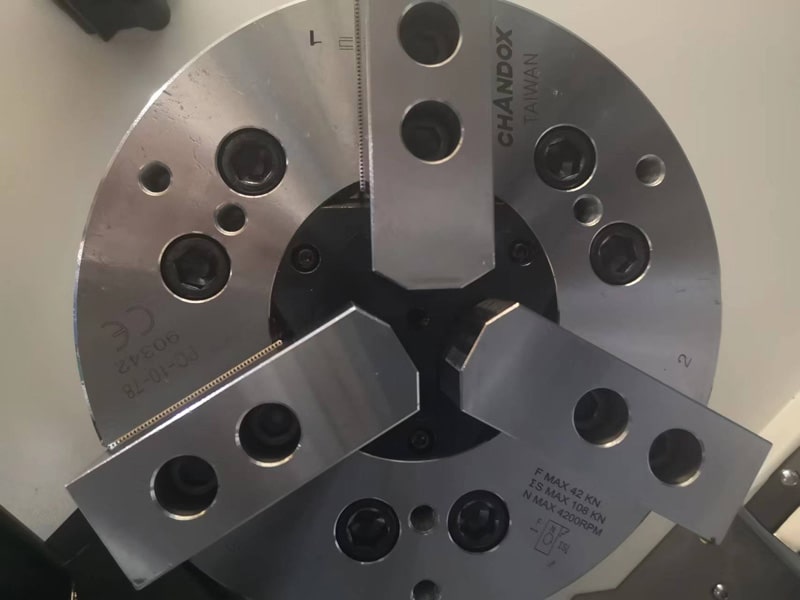

Гидравлический 3-х кулачковый патрон 10” (ø250 мм)

В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 10” (ø250) с проходным отверстием производства CHANDOX (Тайвань). Максимальный диаметр обрабатываемого прутка ø65мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

Система измерения инструмента Renishaw

Привязка инструмента производится не по детали - «по первой стружке», что является потерей времени в общем цикле изготовления детали (привязка, измерение, корректировка), а при помощи специальной системы измерения, смонтированной на корпус станка. Сердцем такой системы является комплект датчиков и щупа, которые обеспечивают измерения, а также комплект программного обеспечения, который обеспечивает интеграцию с системой ЧПУ и предлагает ряд разнообразных возможностей.

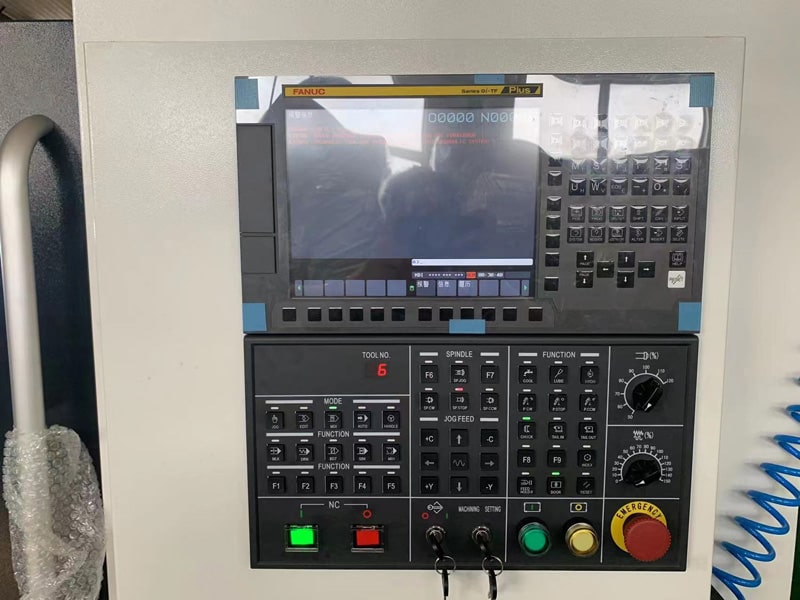

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

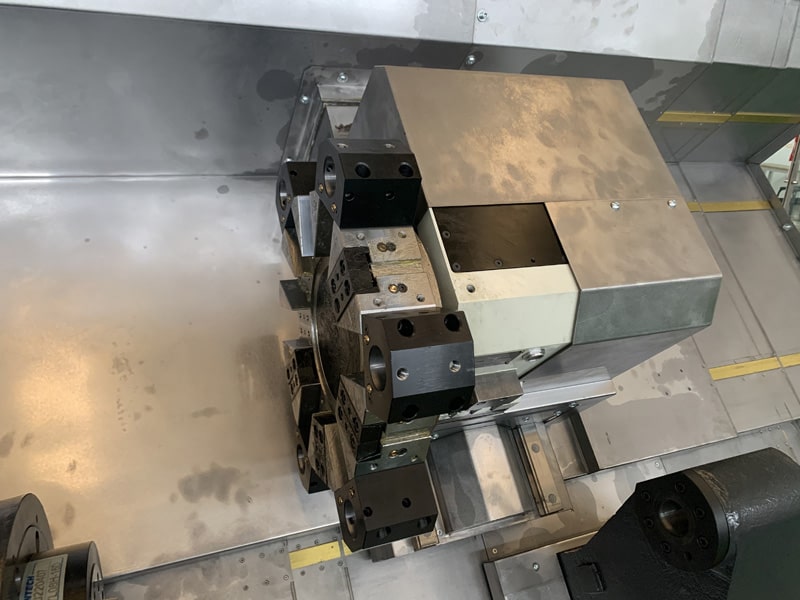

Револьверная головка TAIXIN (Тайвань)

Токарный центр KTL60/500 оснащен 12-ти позиционной гидравлической револьверной головкой TAIXIN(Тайвань). Сечение инструмента 25х25 мм, отверстие в блоке под расточной инструмент ø40 мм. Револьверная головка обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент. На станке установлена помпа повышенного давления подачи СОЖ (3 БАРа).

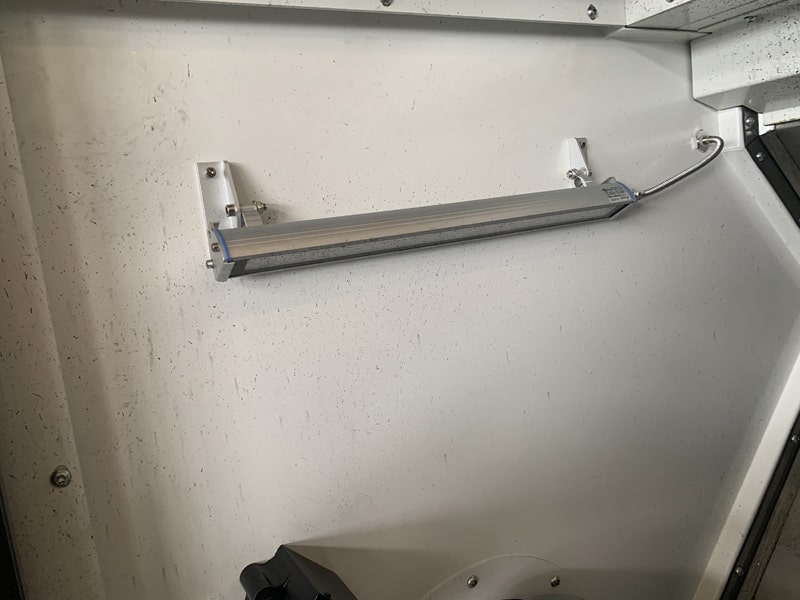

LED освещение рабочей зоны

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

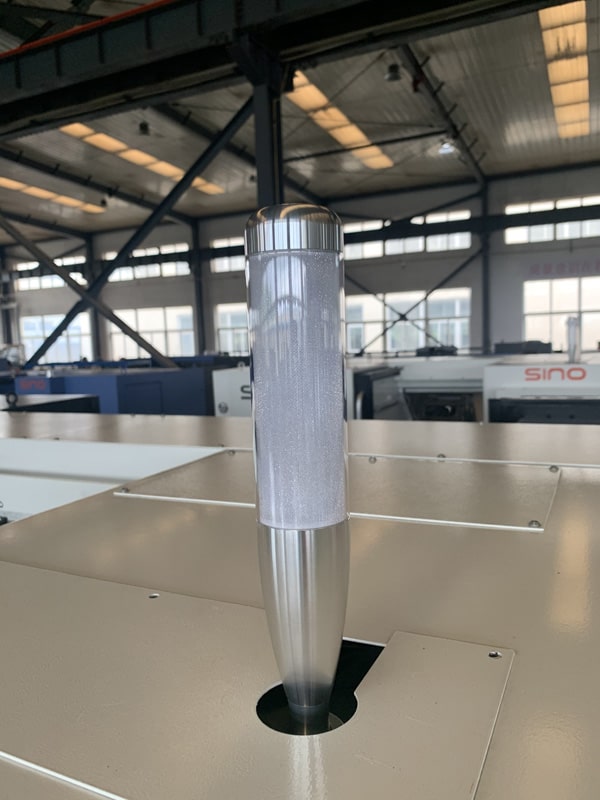

Трехцветная сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

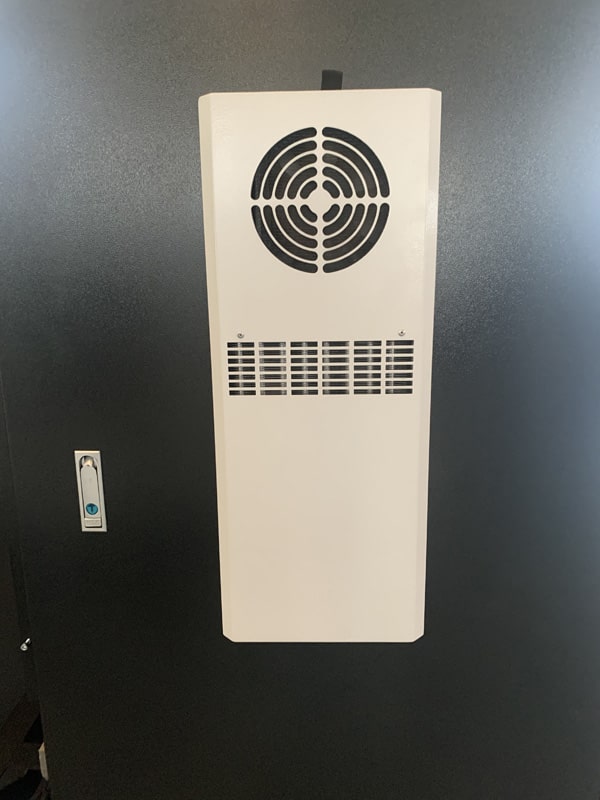

Теплообменник электрошкафа

Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

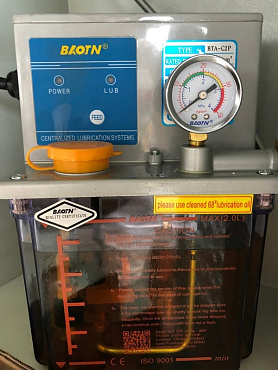

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

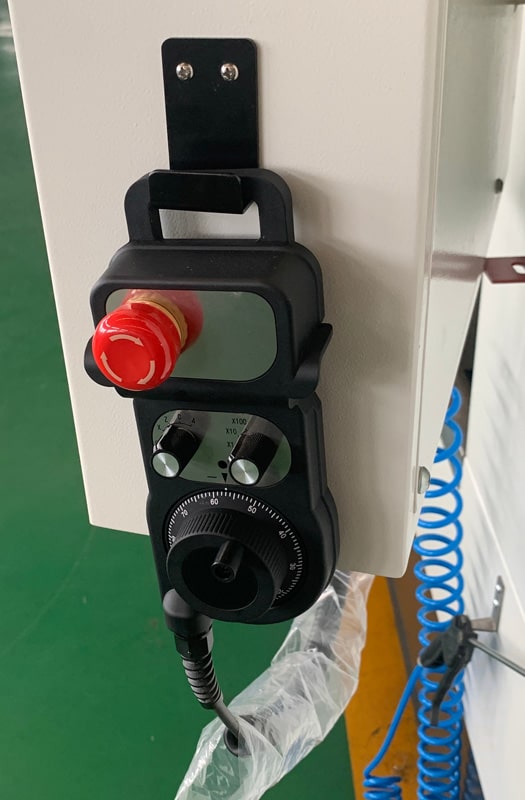

Маховик перемещений по осям (MPG)

Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

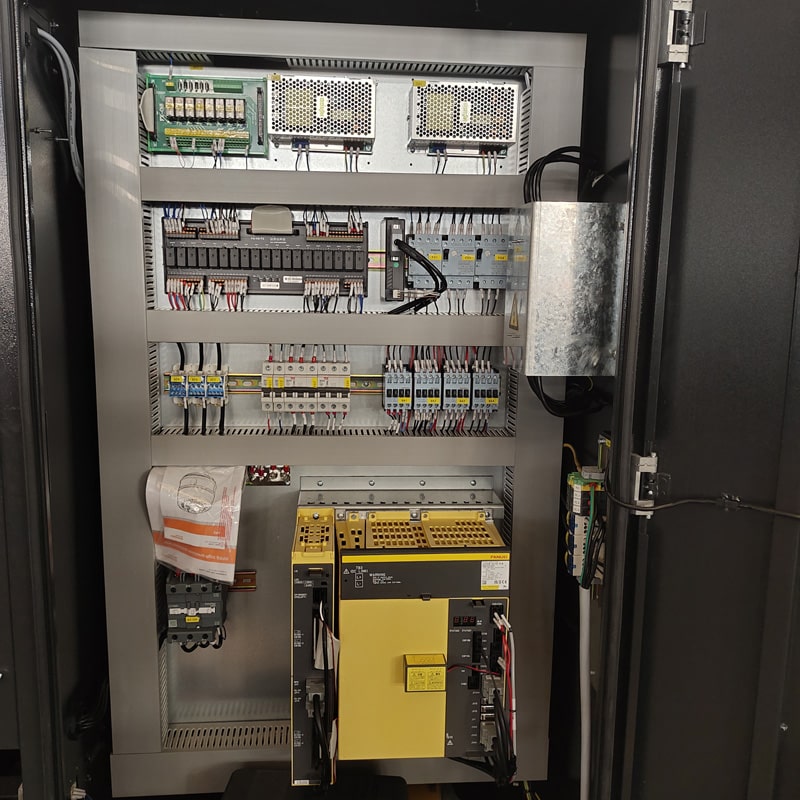

СЕ стандарт электрошкафа

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

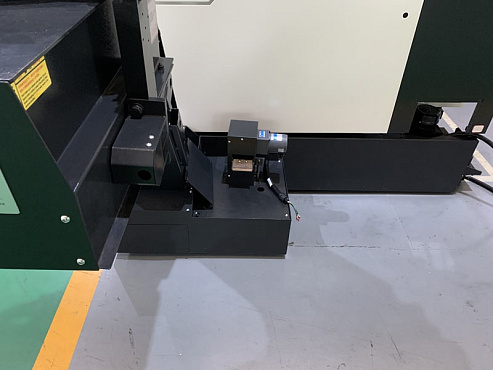

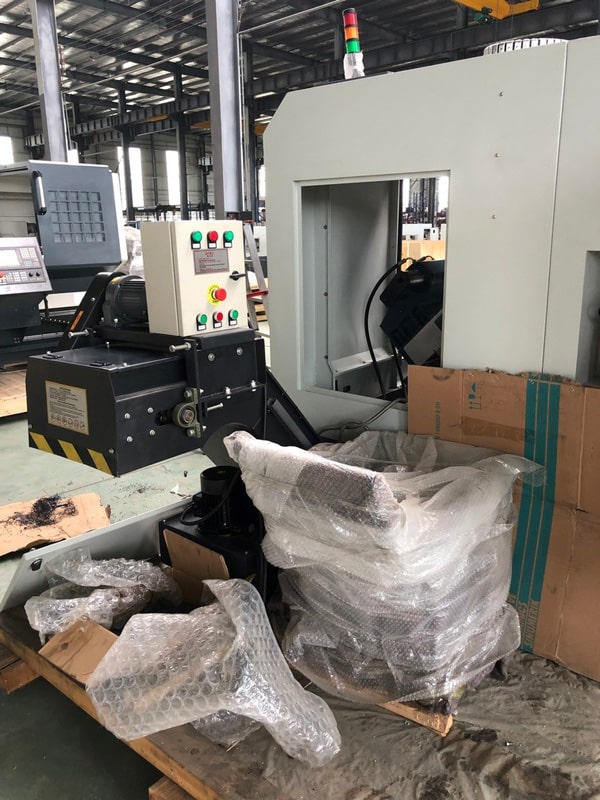

Транспортер удаления стружки с корзиной

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.
