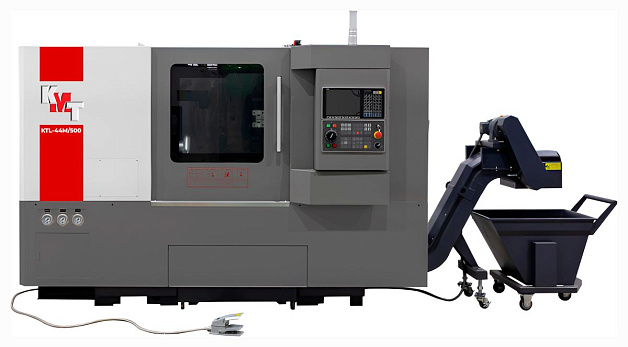

Токарно-фрезерный центр с наклонной станиной KTL 44M/500

6 412 441 ₽ (KTL44M/500)

НАЗНАЧЕНИЕ:

Токарно-фрезерный центр KTL44M/500 обладает высокой точностью, что позволяет его эффективное использование при обработке сложных деталей с высокими требованиями к геометрической точности. Благодаря использованию современных технологий и инновационных решений, данная модель центра способна выполнять как точные и мелкие операции, так и крупногабаритные обработки с высокой скоростью и качеством.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные обрабатывающие центры КМТ серии KTL применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.

Авиастроение



Автомобильная промышленность



Двигателестроение



Машиностроение



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

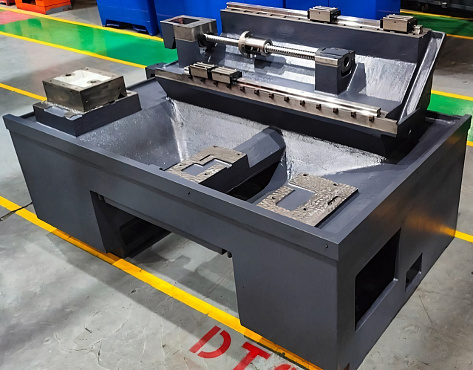

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

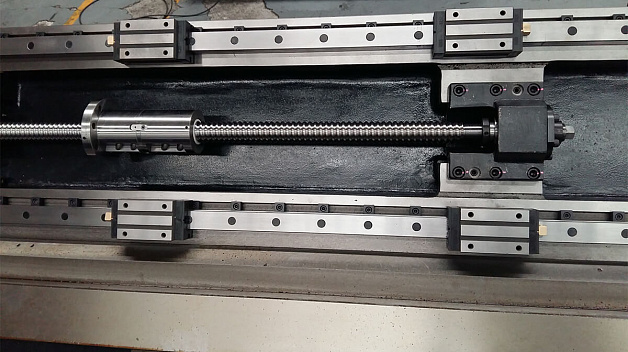

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

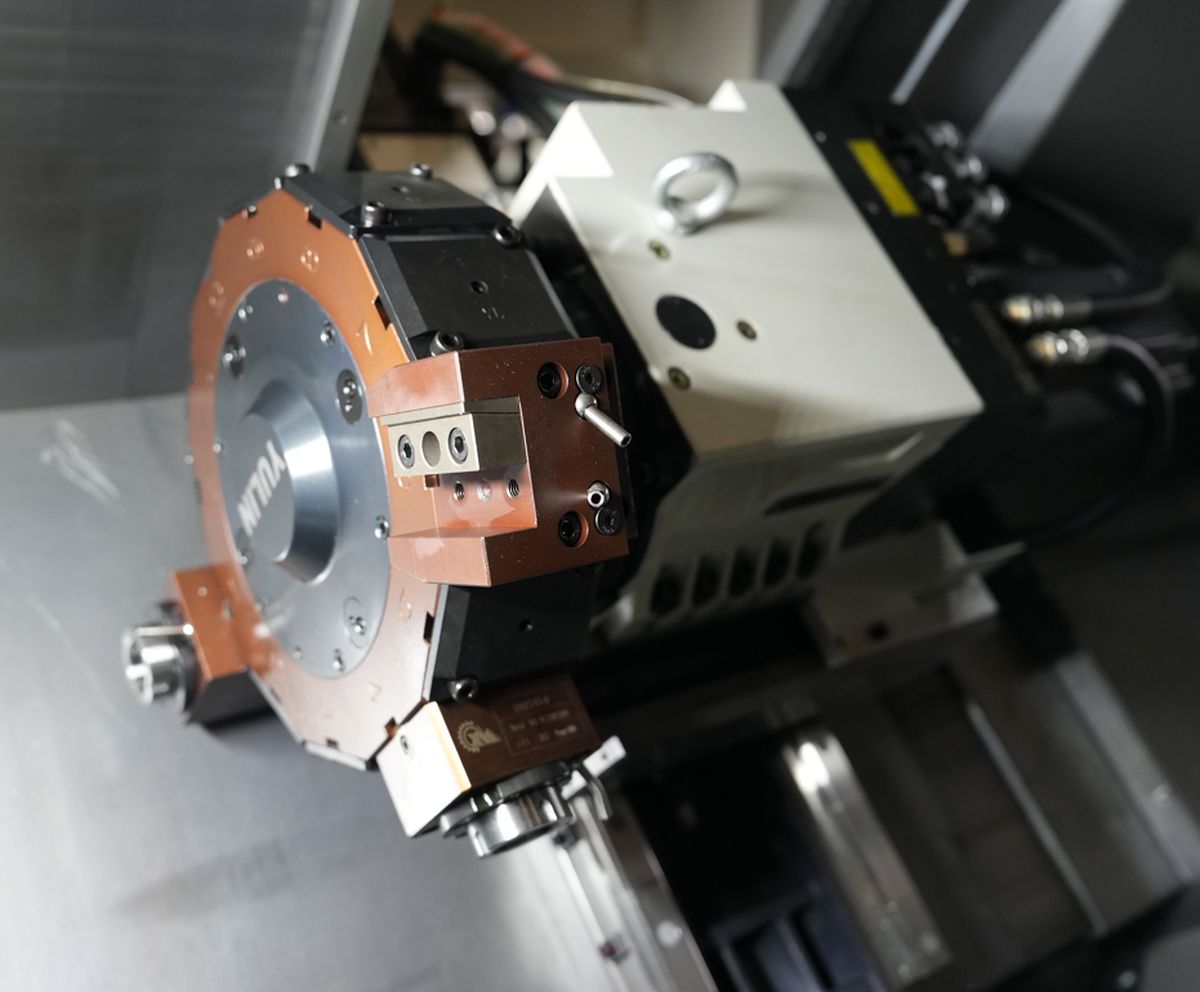

Приводная револьверная головка

На станке KTL44M/500 установлена сервоприводная револьверная голова на 12 позиций с приводным инструментом, тип крепления BMT-45. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков.

Максимальные обороты – 3500 об/мин.

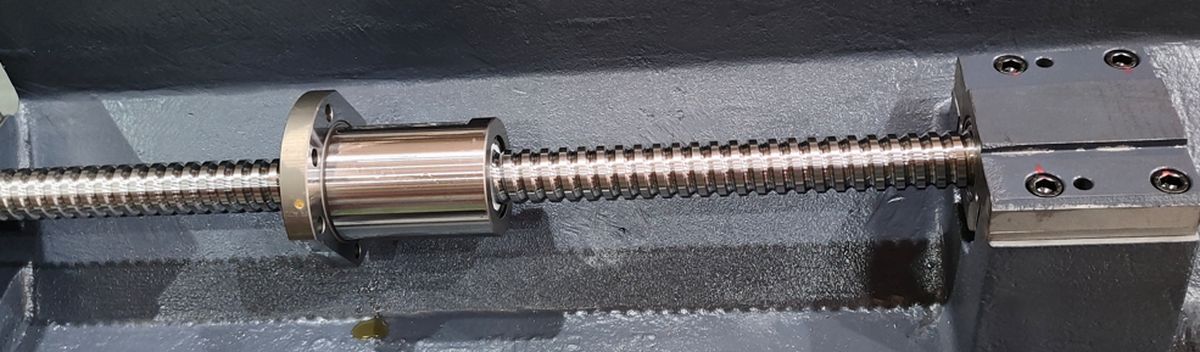

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.

К каждой гайке ШВП подведена трубка импульсной смазки.

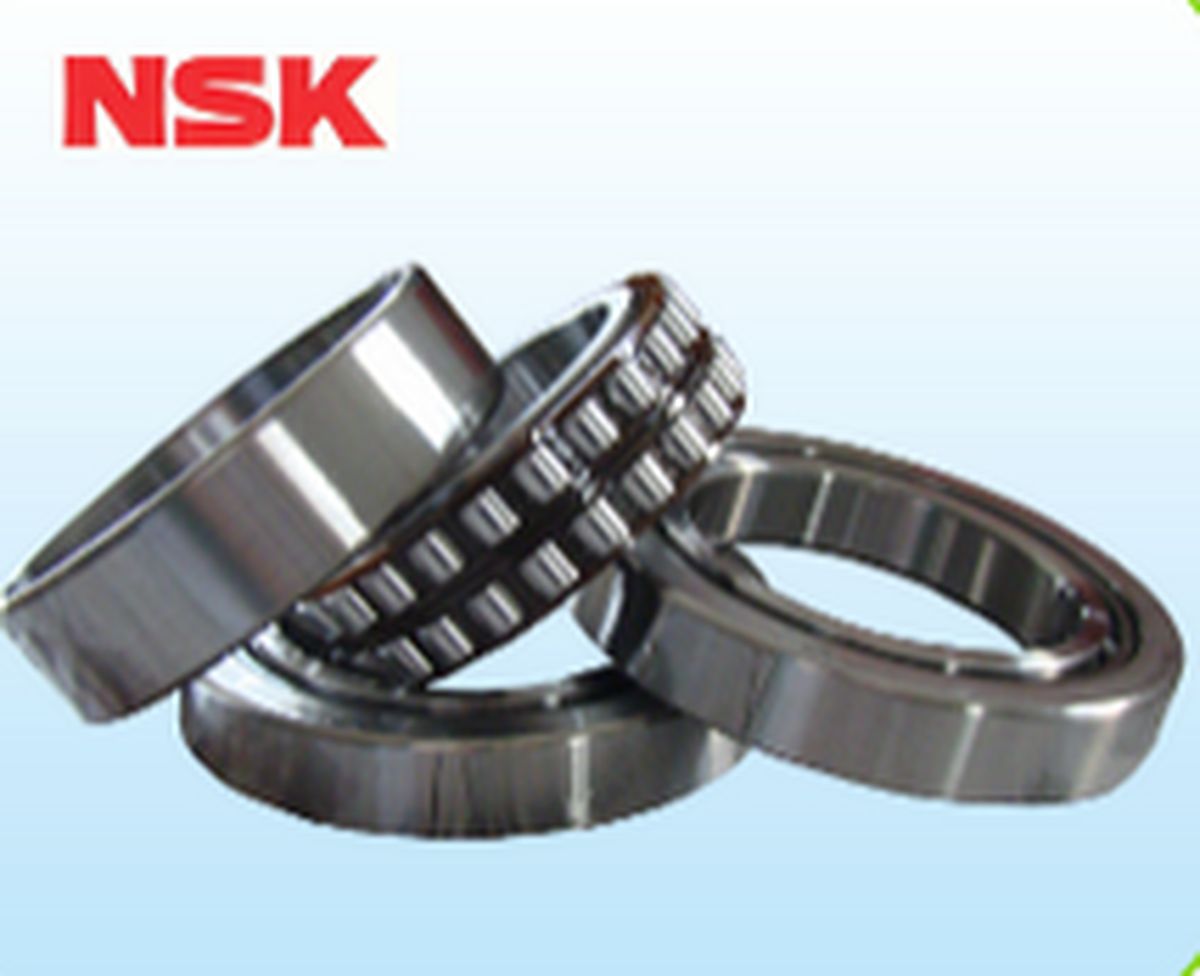

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие.

Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника.

Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

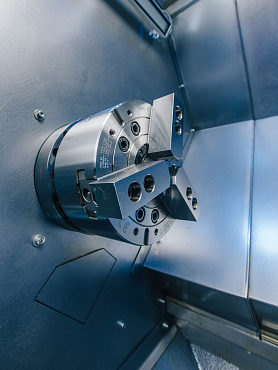

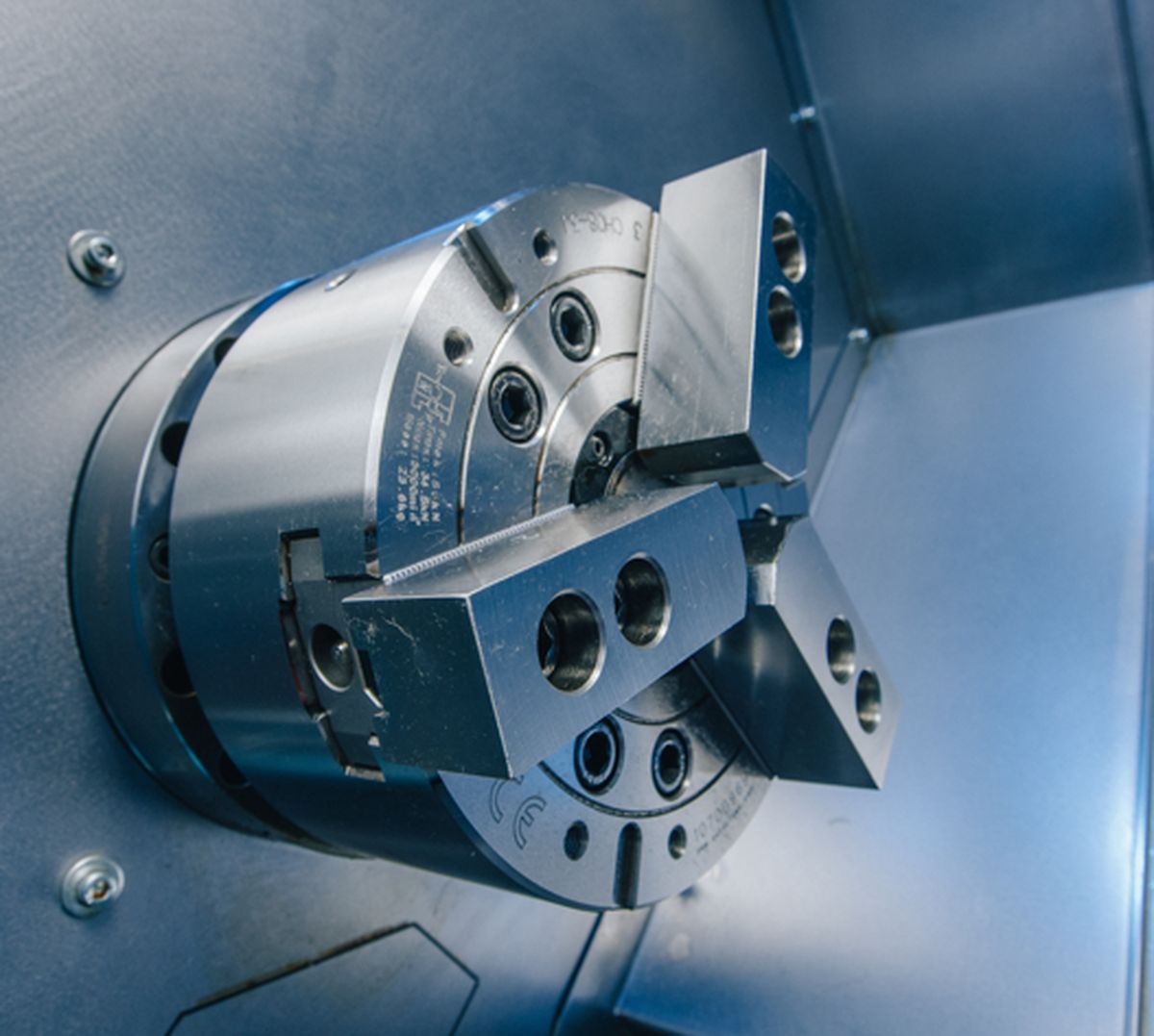

Гидравлический 3-х кулачковый патрон 8” (Ø200 мм)

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

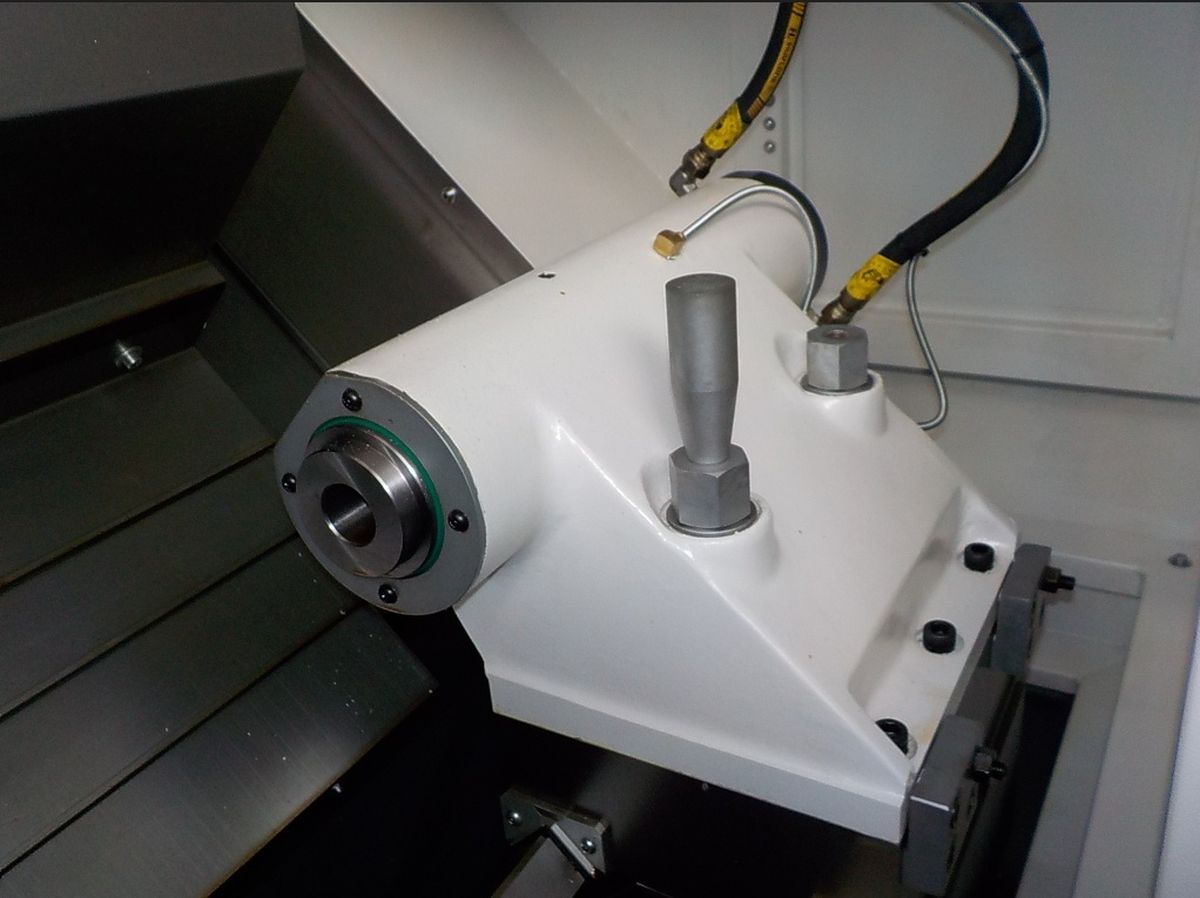

Гидравлическая пиноль задней бабки

На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали. Ход задней бабки составляет 130 мм.

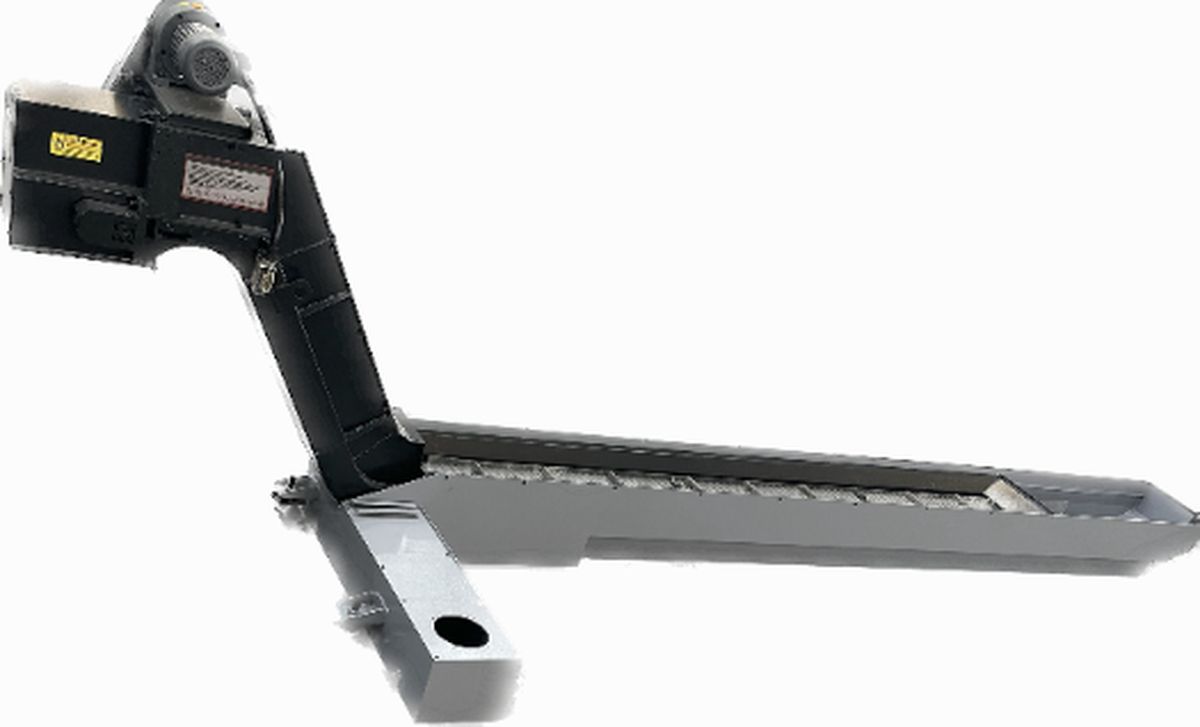

Транспортер удаления стружки с корзиной

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

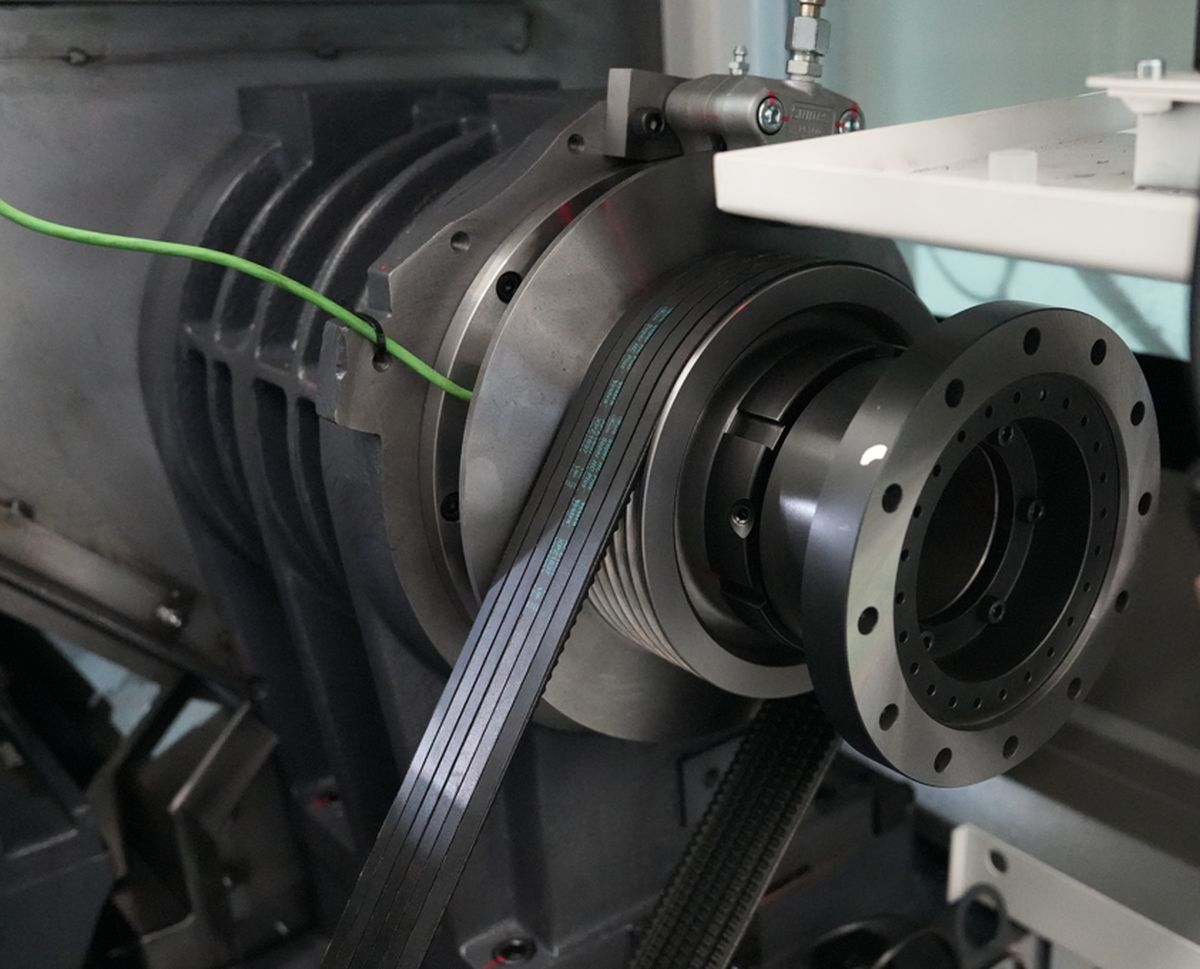

Шпиндель

Используется высокоточный шпиндель, с осью С. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Обороты – 4500 об/мин.

Шпинделем А2-6 с полым гидроцилиндром для обработки прутков до Ø51 мм

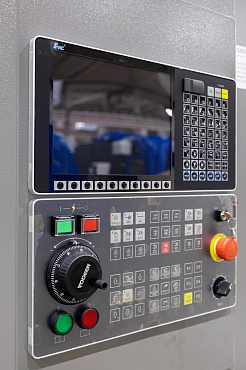

Система ЧПУ ЦТО CNC X3

  • Промышленная система ЧПУ.
  • LCD монитор 10,4 дюймов.
  • Плюс 2 - 3 оси управления (память 8G).
  • Внешний модуль ПЛК и ввода-вывода.
  • Поддержка высокоточного кодирования.
  • Поддержка полностью замкнутого контура управления.
  • 8000 об/мин высокоскоростное жесткое нарезание резьбы.
  • Поддержка протокола шины NCUC, M3, Ethercat.

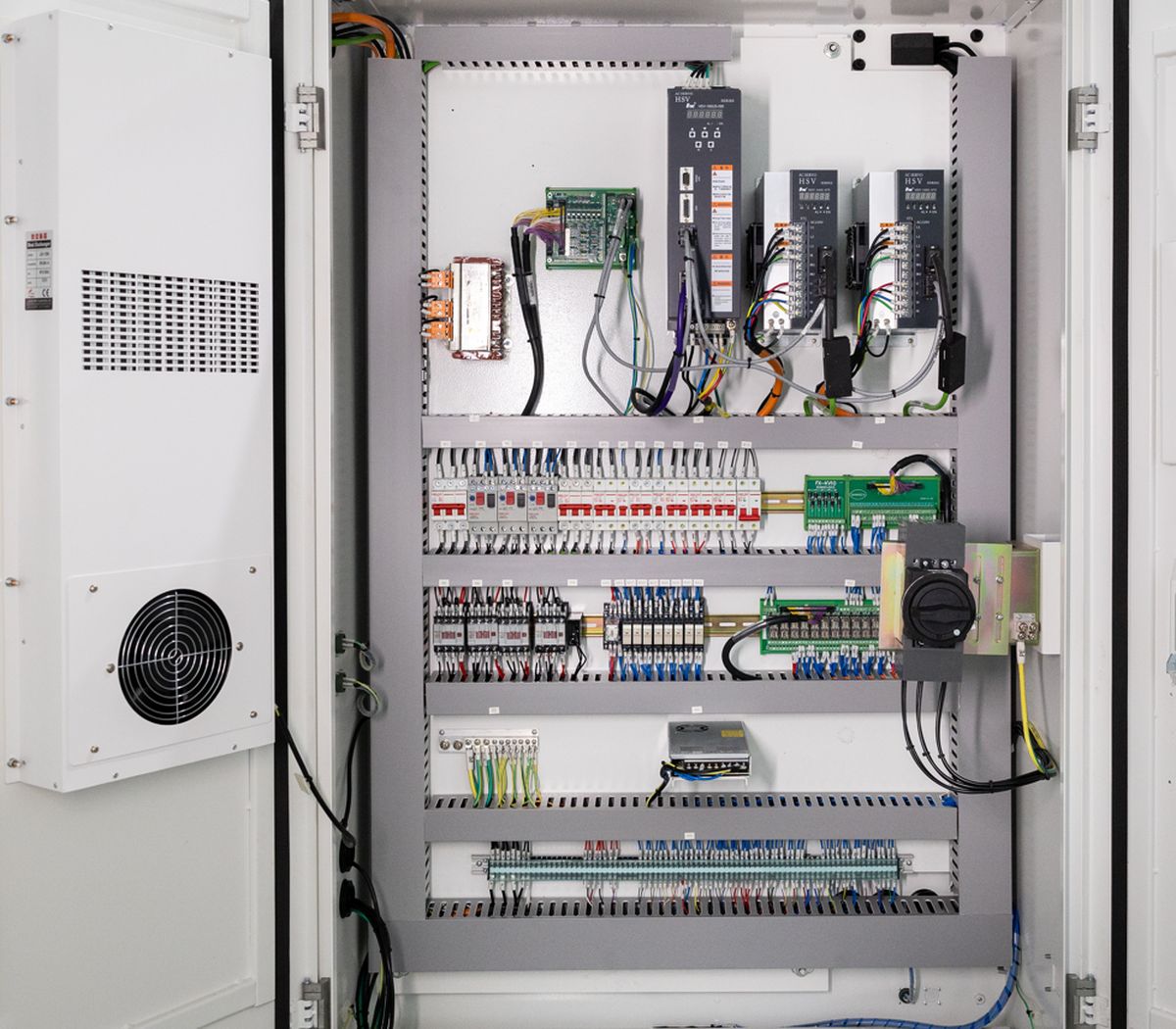

СЕ стандарт электрошкафа

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза.

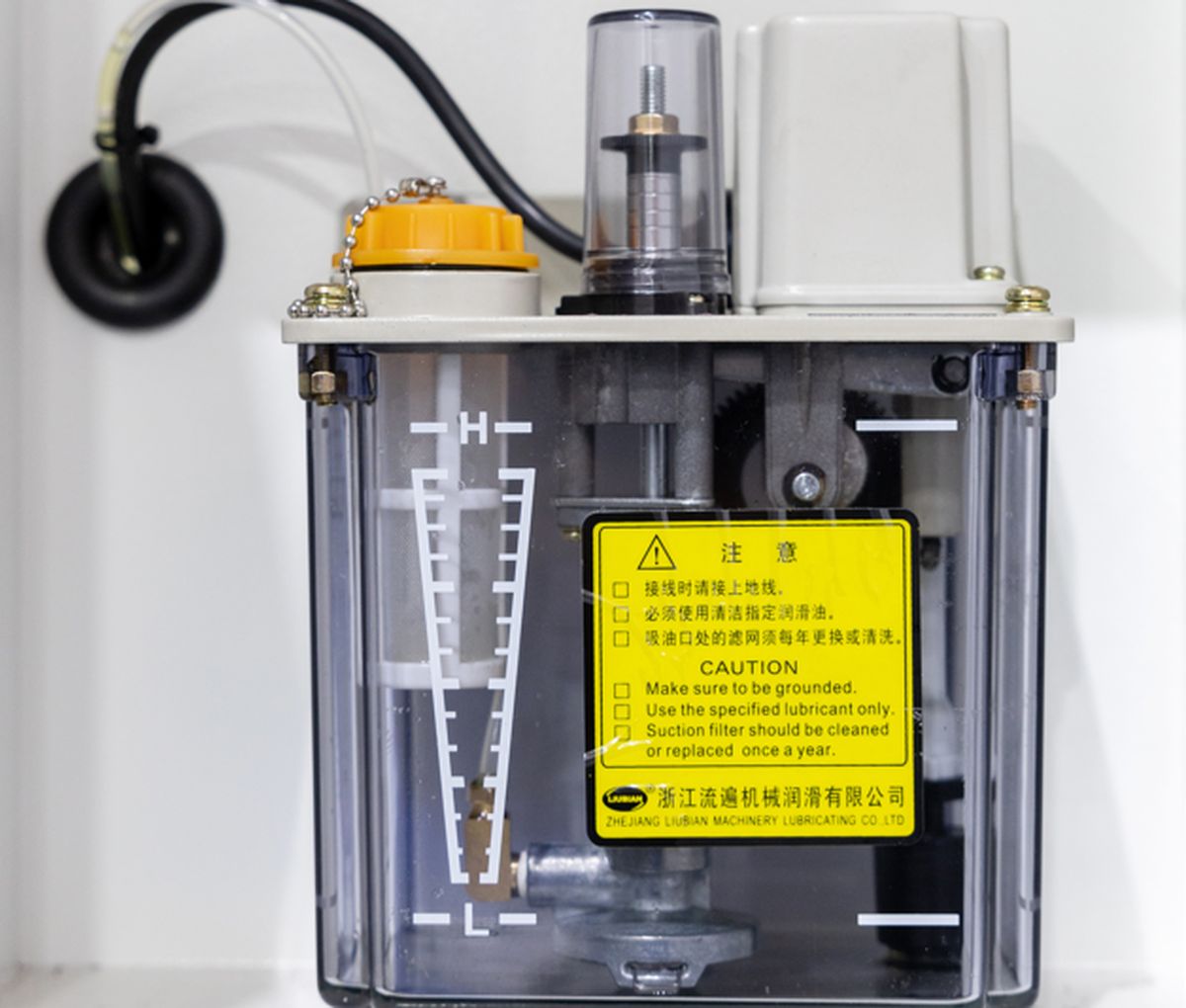

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ

ЦТО CNC X3 MPG пульт, русский язык.

Главный привод

Мощность главного привода  12/18 кВт

Бесступенчатое регулирование скорости вращения шпинделя

Комплект мягких кулачков

2 комплекта.

Комплект каленых кулачков

1 комплект.

Комплект блоков

  • Блок стационарный расточной, тип BMT45 (ø40 мм) — 3 шт.
  • Блок стационарный расточной с внутренней подачей СОЖ, тип BMT45 — 1 шт.
  • Блок стационарный для торцевого точения, тип BMT45 — 2 шт.
  • Блок стационарный для наружного точения, тип BMT45 — 5 шт.
  • Блок приводной по оси Х, тип BMT45 (ER25) – 2 шт.
  • Блок приводной по оси Z, тип BMT45 (ER25) – 2 шт.

Комплект переходных втулок

  • ø40/25 — 1шт.
  • ø40/20 — 1 шт.
  • ø40/16 — 1 шт.

Набор цанг ER25 (18шт.)

Система подачи СОЖ

Через револьвер.

Помпа подачи СОЖ

10 Бар.

Вращающийся задний центр

Теплообменник электрошкафа

Транспортер удаления стружки

С тележкой.

Магнитный выключатель открытия двери

LED освещение рабочей зоны

Руководство по эксплуатации

На русском языке.
