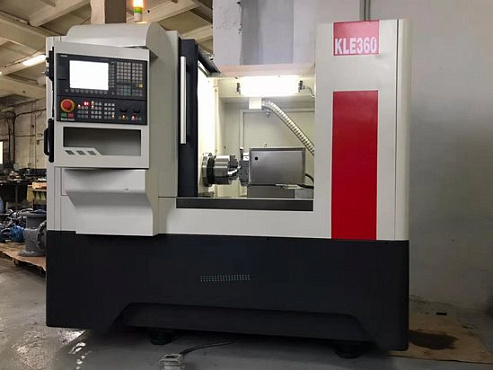

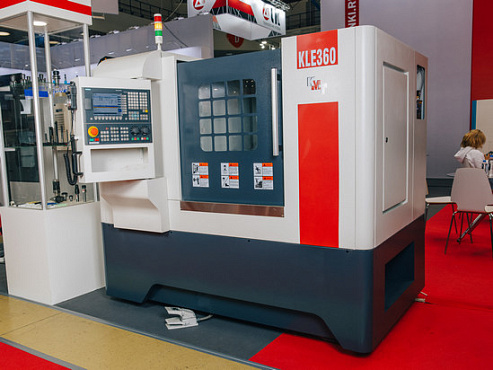

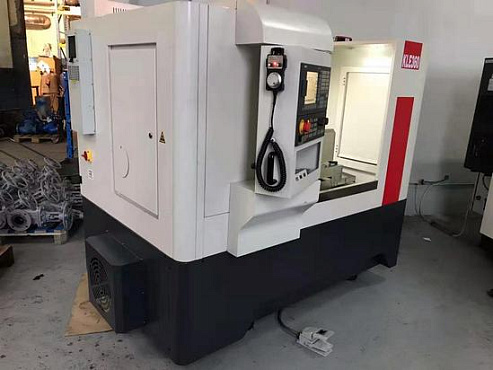

Токарный станок с ЧПУ KLE 360

2 985 340 ₽ (KLE 360)

НАЗНАЧЕНИЕ:

Данные станки с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.

Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки. Новая серия токарных станков с ЧПУ серии КLЕ является усовершенствованной версией, в которой были полностью оптимизированы дизайн и конструкция.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки с ЧПУ KMT KLE 360 применяется во всех отраслях машиностроительной индустрии, а также в автомобильной промышленности и приборостроении.

Автомобильная промышленность


Машиностроение

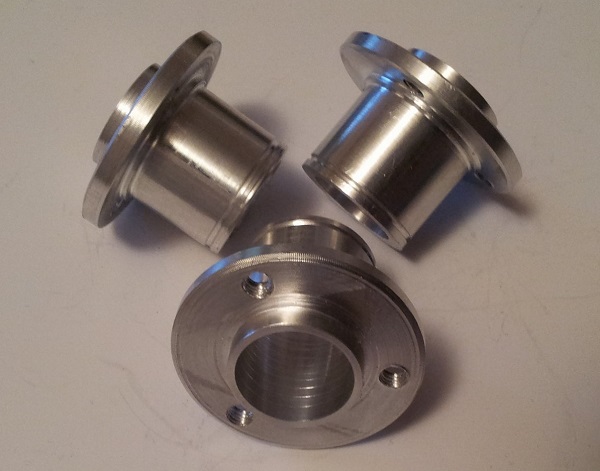

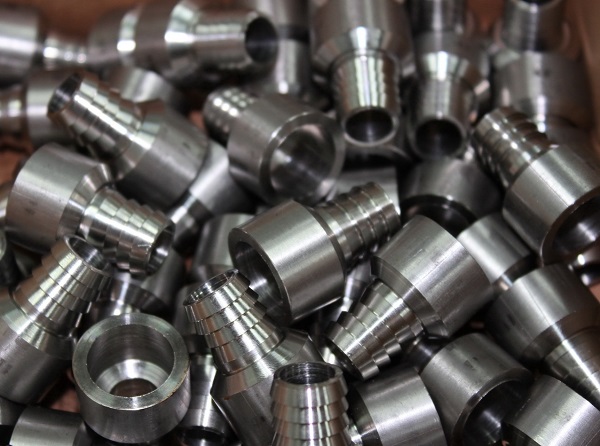

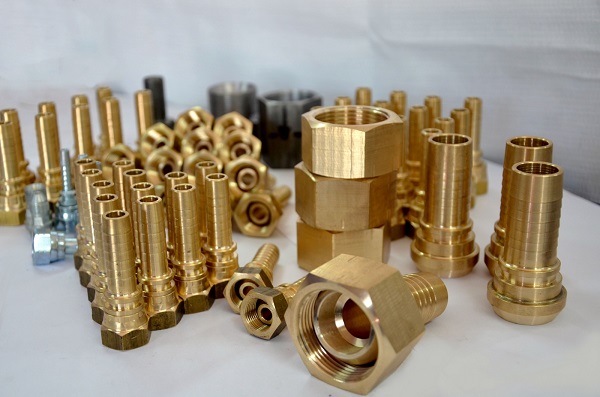

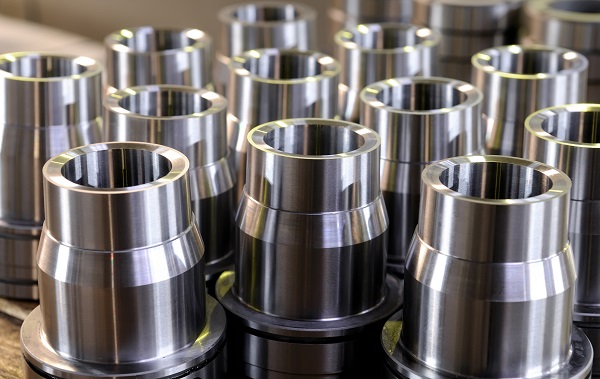

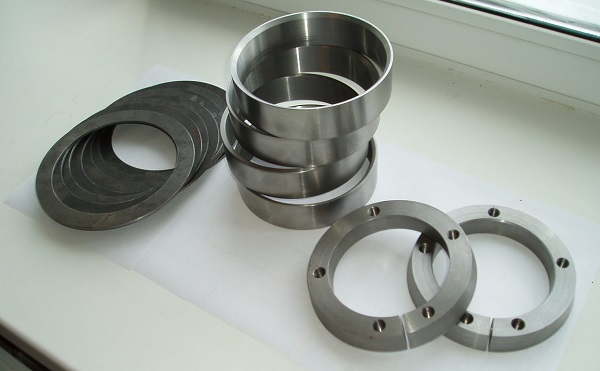

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

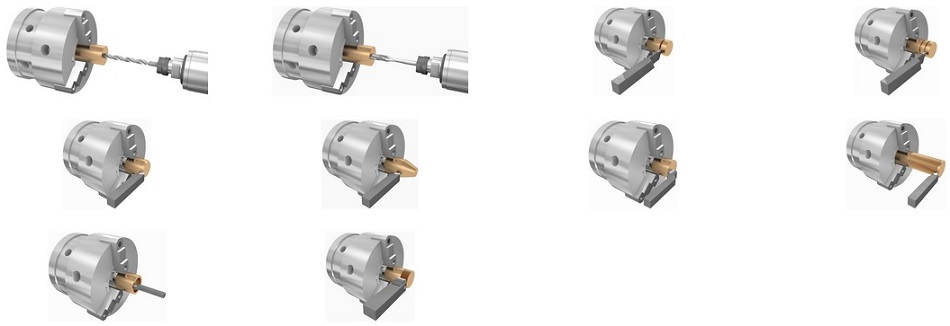

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:


  • Токарные станки с ЧПУ KMT KLE 360 — это улучшенная версия станков КЕ с линейными направляющими качения.
  • Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.

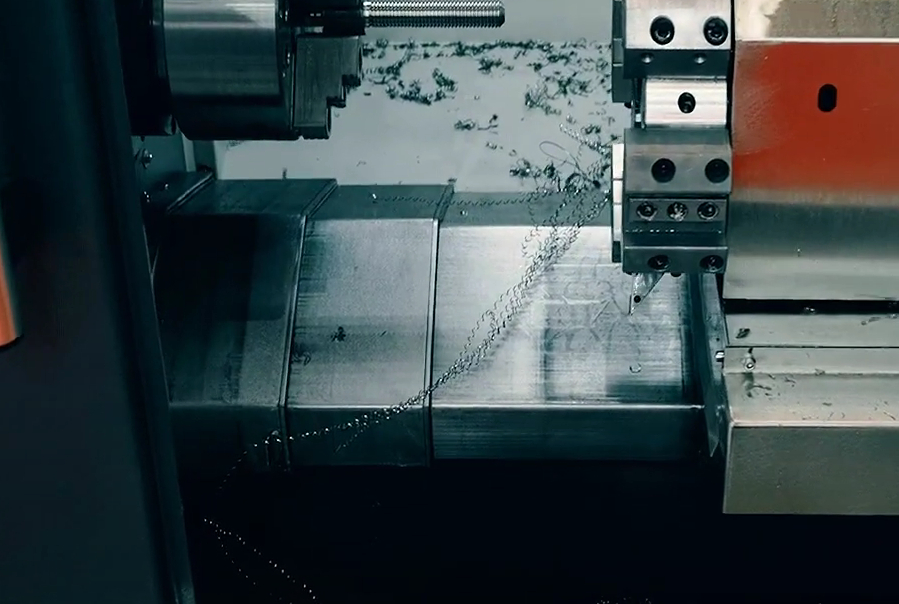

  • Линейные направляющие качения по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.
  • Телескопическая защита направляющих по осям X и Z.

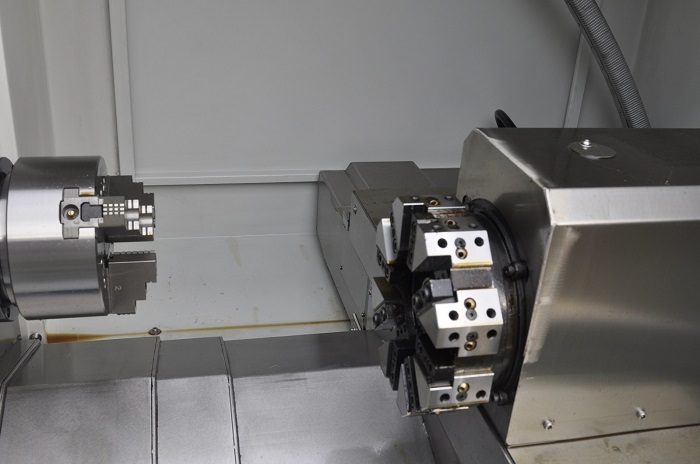

  • Шести позиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки.
  • Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.
  • Установка барфидера с диаметром прутка 65 мм для работа в автоматическом режиме.
  • Приводной блок (2 осевых и 2 радиальных блока). Устанавливается опционально. Позволяет выполнять операции сверления, фрезерования, нарезания резьбы в осевом и радиальном направлении.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

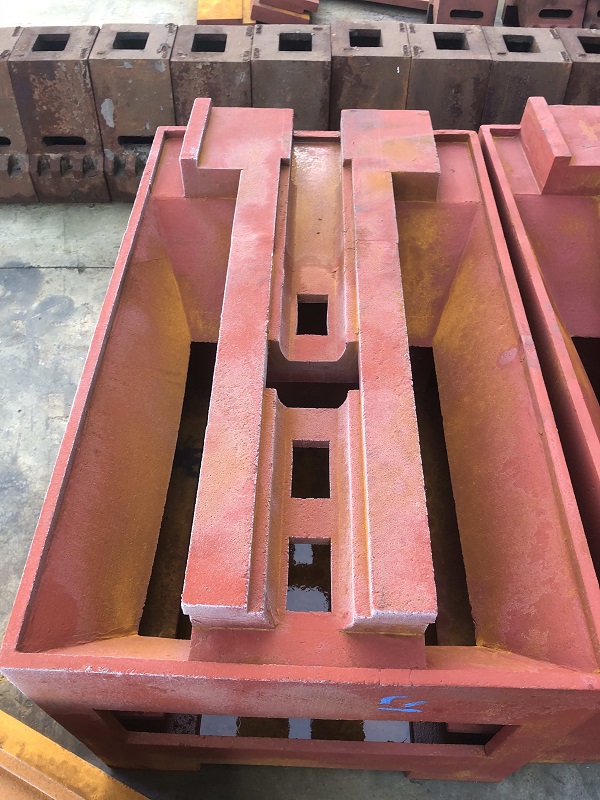

ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

Для станины токарного станка применяется литая станина из модифицированного чугуна марки HT250. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

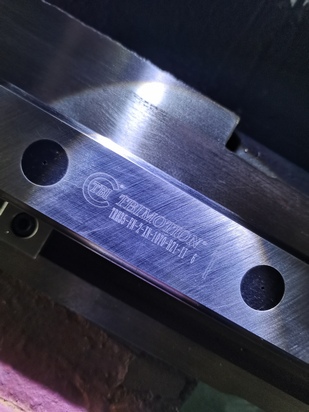

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ

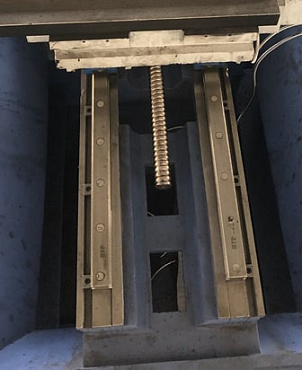

На станке установлены линейные направляющие качения по осям X и Z производства BTP (Китай), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z соответственно 25/35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. Опционально есть возможность установить направляющие HIWIN (Тайвань).


ШПИНДЕЛЬНЫЙ УЗЕЛ

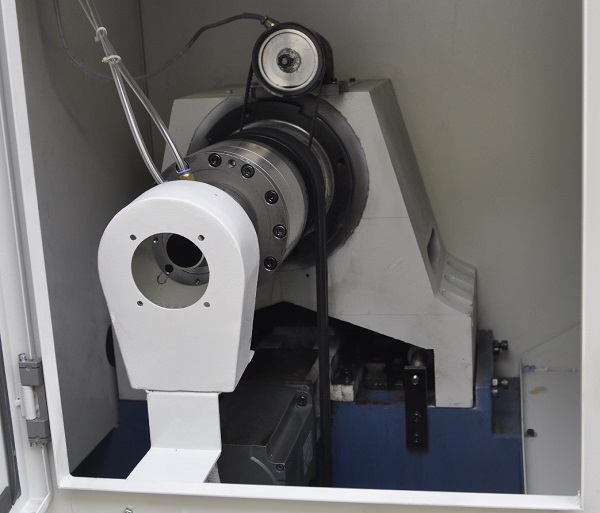

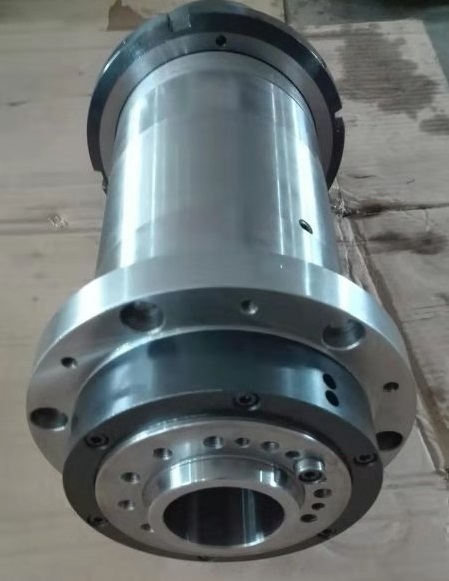

На токарных станках с ЧПУ моделей КLЕ передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.

Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки.

В стандартной комплектации станок оснащен шпинделем с полым цилиндром для обработки прутков до Ø28/46 мм.



ПРИВОДЫ ПОДАЧ ПО ОСЯМ X/Z

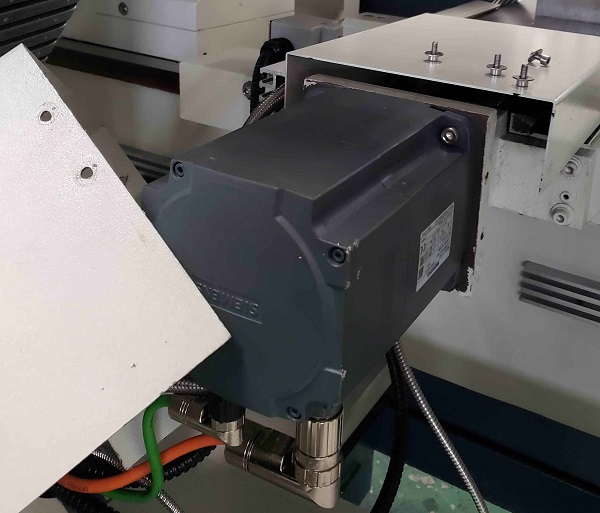

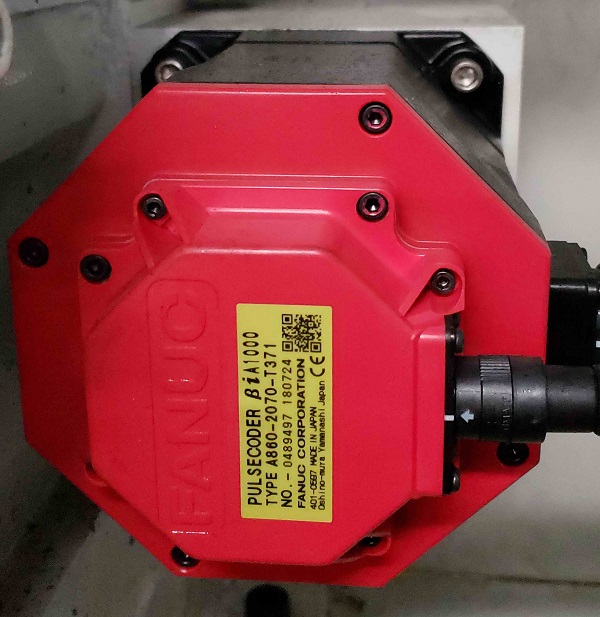

На станке установлены оригинальные приводы подач от производителя Siemens (Fanuc – опция).

  • Высокая скорость перемещений по осям X/Z - 16/18 (м/мин);
  • Дискретность перемещений – 0,001мм;
  • Высокая плавность хода и надежность.

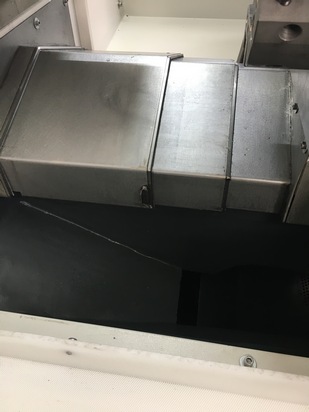

ЗАЩИТНЫЕ КОЖУХИ

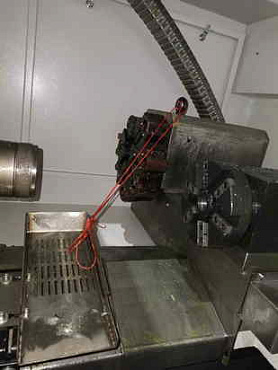

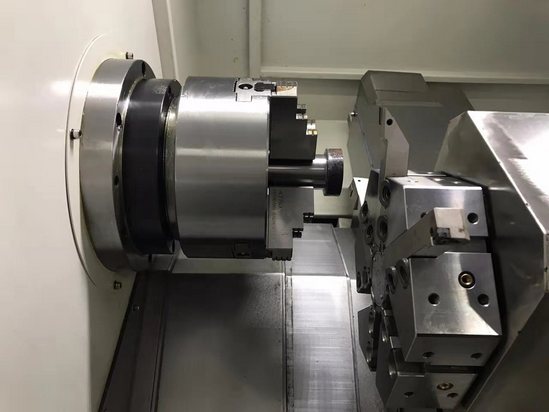

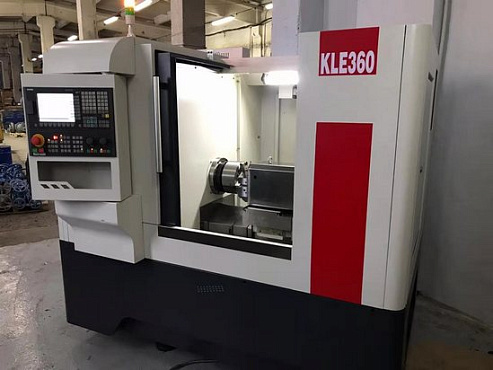

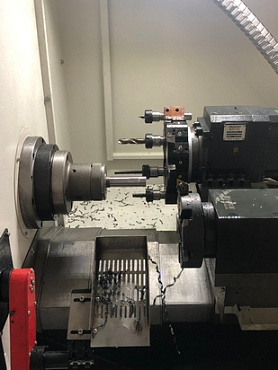

ЗОНА ОБРАБОТКИ

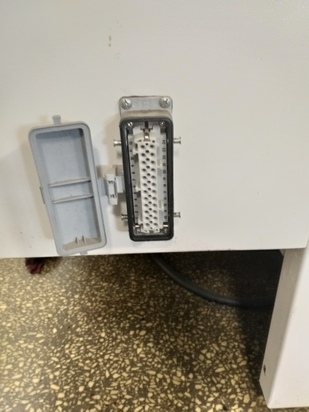

ИНТЕРФЕЙС ПОДКЛЮЧЕНИЯ ПОДАТЧИКА ПРУТКА

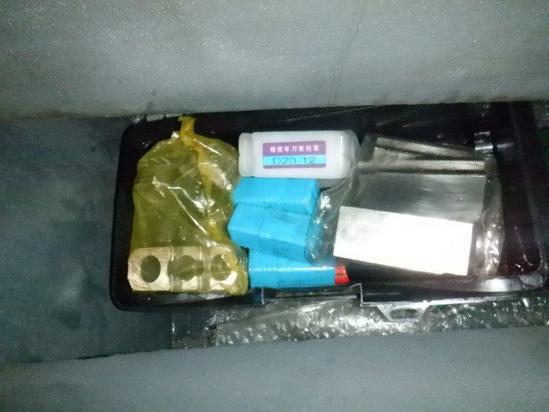

КОМПЛЕКТ ОСНАСТКИ

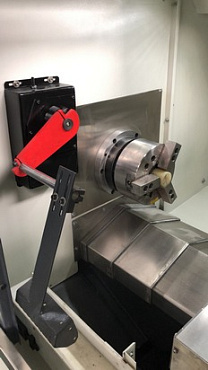

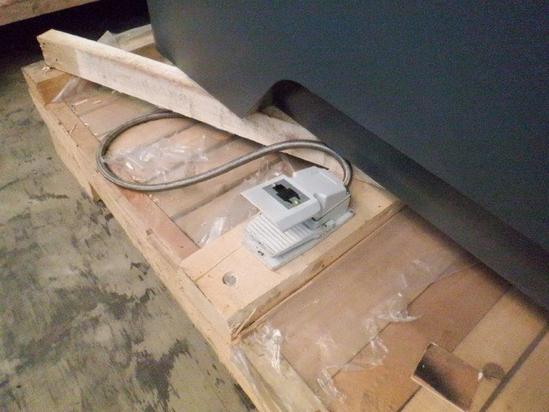

ПЕДАЛЬ ЗАЖИМА

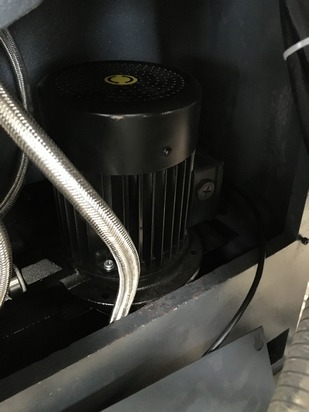

ПОМПА ПОВЫШЕННОЙ ПОДАЧИ СОЖ

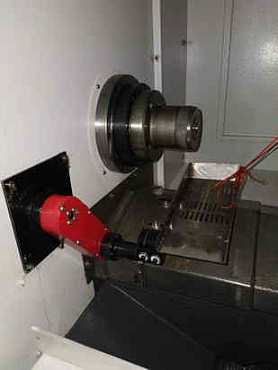

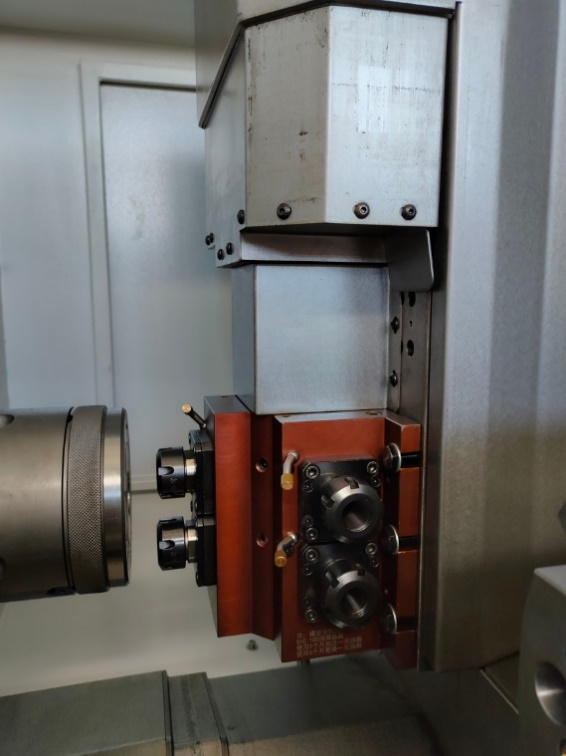

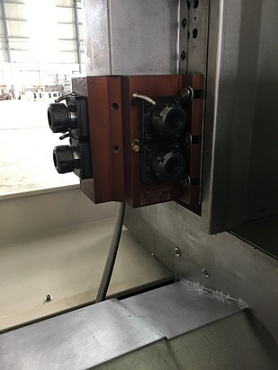

ПРИВОДНОЙ БЛОК

Устанавливается на станок опционально. Имеет 2 блока в осевом и 2 блока в радиальном направлении. Позволяет увеличить номенклатуру обрабатываемых изделий, сократить время обработки изделий.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

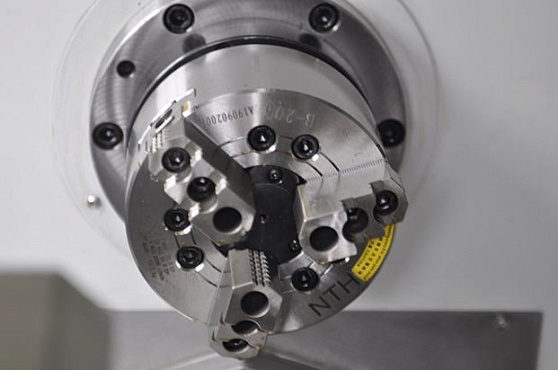

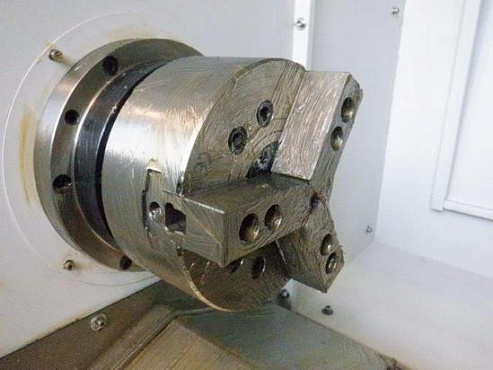

ПНЕВМАТИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

В стандартной комплектации установлен трех кулачковый патрон с пневматическим зажимом. Он используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон имеет проходное отверстие для обработки прутка и длинных деталей.

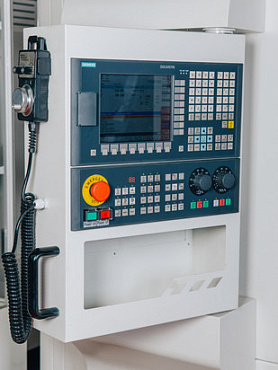

СИСТЕМА ЧПУ SIEMENS

Станки укомплектованы одной из самых распространенных систем ЧПУ в России – Siemens.

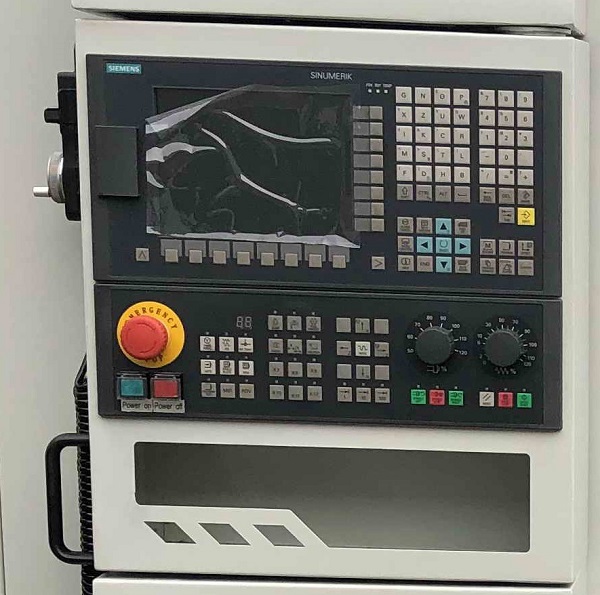

Особенности системы ЧПУ Siemens Sinumerik 808D:

  • Изысканная и надежная система ЧПУ;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
  • Функция передачи данных, пульт перемещений MPG;
  • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
  • Компактность и функциональность 2-х осевой обработки;
  • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
  • Интерфейс на русском языке.

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

В стандартной комплектации на станках серии КLЕ устанавливается много инструментальный суппорт или 4-х позиционный резцедержатель, который позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы.

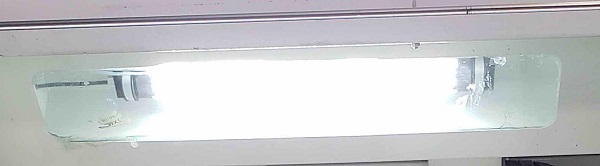

LED ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

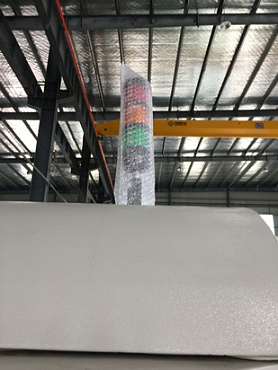

ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

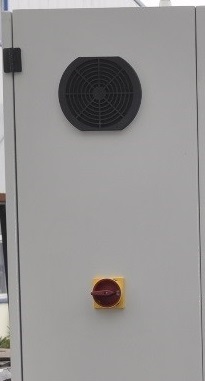

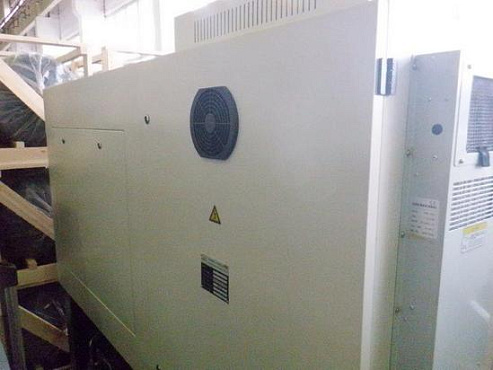

ТЕПЛОООБМЕННИК ЭЛЕКТРОШКАФА

Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

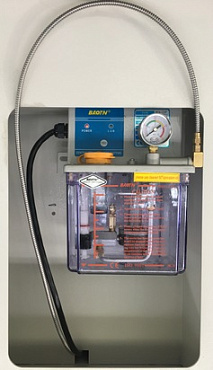

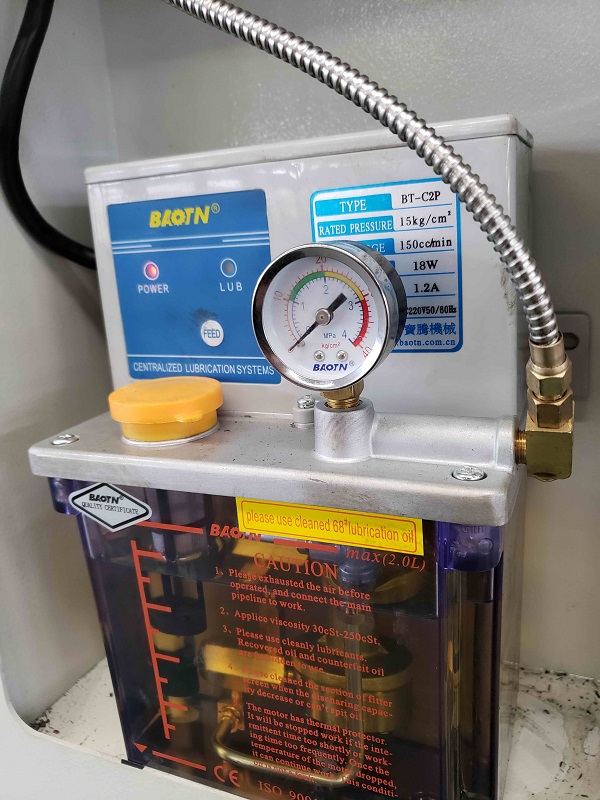

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

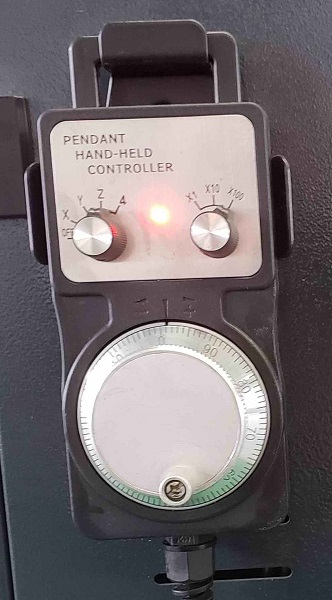

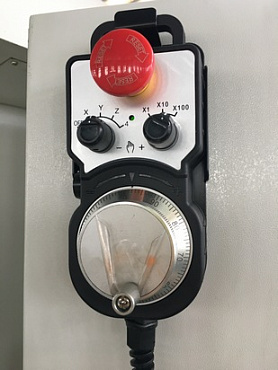

МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ (MPG)

Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

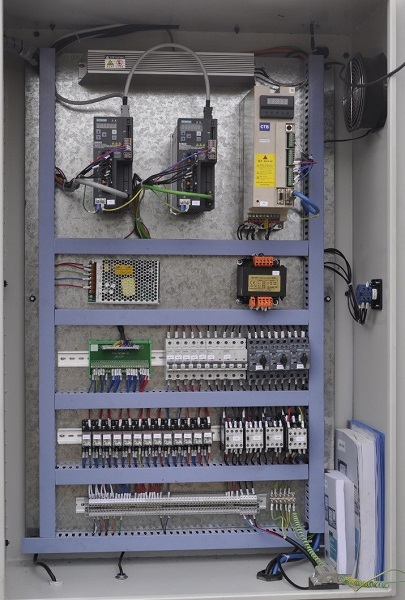

СЕ СТАНДАРТ ЭЛЕКТРОШКАФА

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

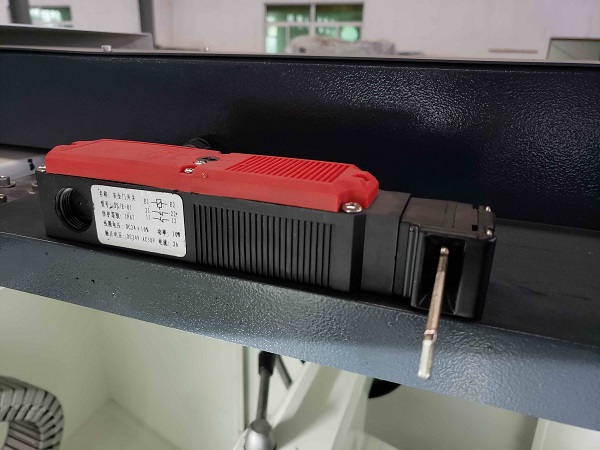

МАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ ДВЕРИ

Магнитный выключатель открытия двери снижает риск получения травмы на производстве, соответствует нормам техники безопасности на предприятии.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


ГИДРАВЛИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН С ПОЛЫМ ЦИЛИНДРОМ

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.

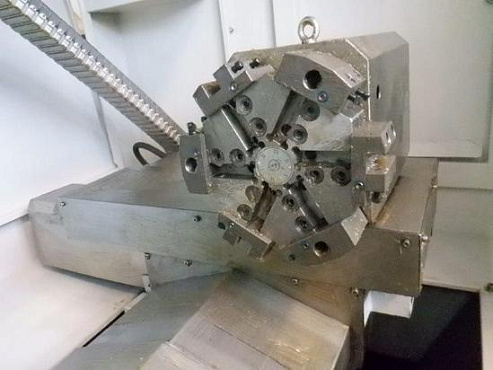

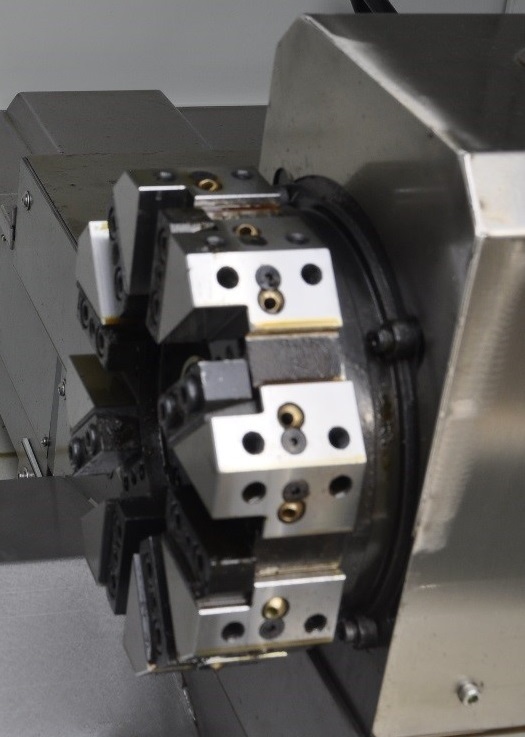

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА YANTAI

На станках серии КLЕ возможна установка 6-ти позиционной электрической револьверной головки, которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.

Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370 Вт, давление СОЖ на выходе - 2,3 MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.


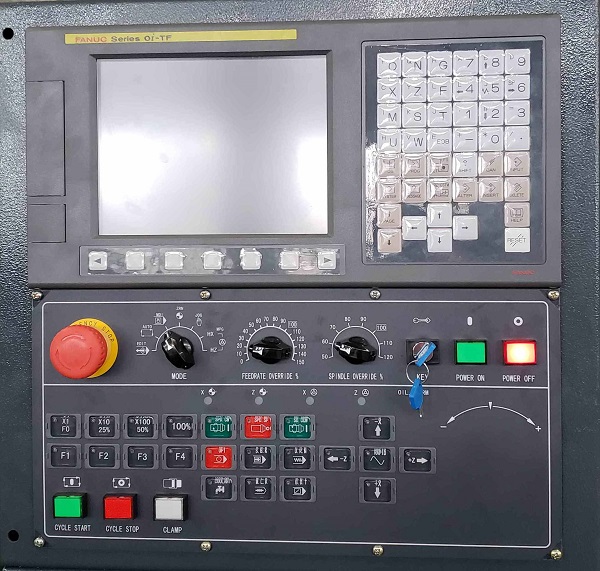

СИСТЕМА ЧПУ FANUC

Особенности системы ЧПУ Fanuc 0i Mate-TD:

  • Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
  • Интерфейс на русском языке;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG;
  • Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
  • Наличие сервисного центра в России и склада запасных частей позволит устранить вынужденную остановку станка в минимальные сроки.

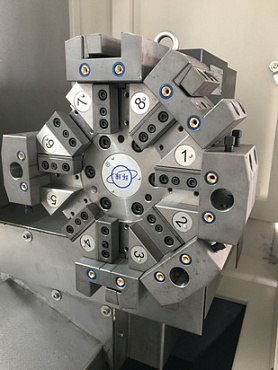

8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА YANTAI

Установка 8-ми позиционной револьверной головки значительно расширяет технологические возможности оборудования и как следствие расширяет номенклатуру обрабатываемых деталей. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.

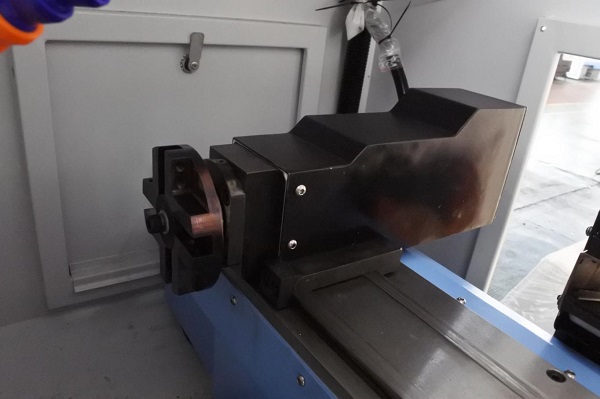

УСТРОЙСТВО ДЛЯ ПОЛИГОНАЛЬНОГО ТОЧЕНИЯ

Полигональное точение — это процесс обработки плоскостей на вращающихся деталях при помощи специальных фрез на токарных станках с ЧПУ или многошпиндельном оборудовании. Метод основан на синхронизации угловых скоростей вращения детали и вращающегося инструмента с определенным соотношением скоростей узлов, управляемых ЧПУ.

В настоящее время некоторыми производителями выпускается специальный режущий инструмент для полигонального точения, который представляет собой дисковую фрезу с одним или несколькими режущими элементами, расположенными между собой под определенным углом.

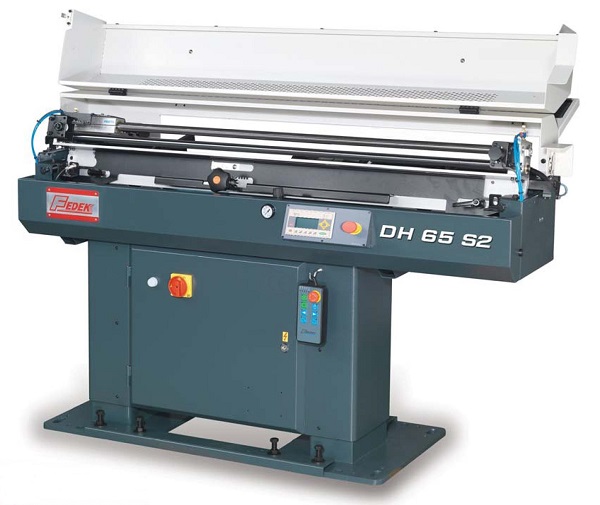

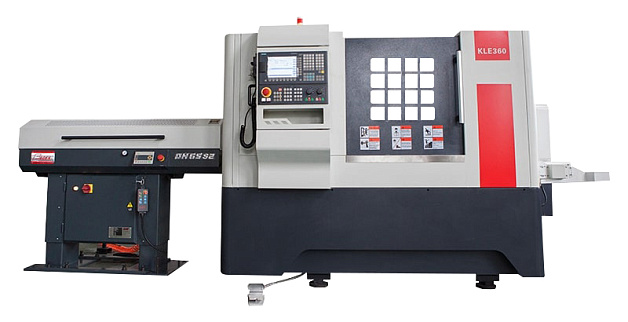

УСТРОЙСТВО ПОДАЧИ ПРУТКА

  • прост и надёжен в работе;
  • программируемый расход материала;
  • возможность программирования реверс;
  • индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе);
  • быстрая смена диаметра заготовки;
  • возможность использования 6-тигранных заготовок;
  • быстрая смена заготовок;
  • экономия материала.

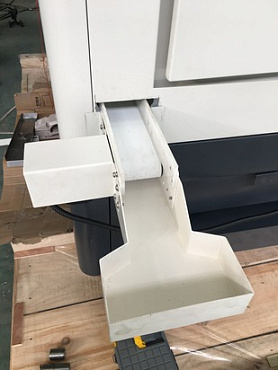

КОНВЕЙЕР УДАЛЕНИЯ СТРУЖКИ

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

УЛОВИТЕЛЬ ДЕТАЛЕЙ

Предназначен для безопасного удаления детали из зоны обработки, исключает повреждение поверхностей детали, обеспечивает полностью автоматический цикл обработки.
