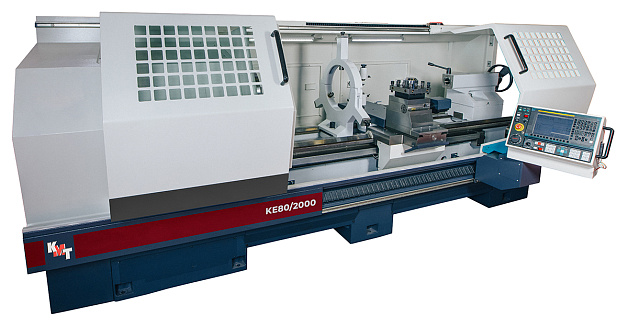

Токарный станок с ЧПУ KE80/2000 Fanuc

НАЗНАЧЕНИЕ:

Станок KE80/2000 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

  • сталь;
  • чугун;
  • легированные сплавы (нержавейка);
  • цветные металлы и легкие сплавы.

Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарный станок с ЧПУ KE80/2000 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Тяжелая промышленность

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Система ЧПУ FANUC PLUS 0i-TF (Type 5) / H-СNC808Di
  • Мощность главного двигателя 15 кВт, редуктор
  • Максимальный диаметр над станиной 800 мм
  • Диаметр отверстия в шпинделе 100 мм
  • Длина заготовки 2000 мм

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

CТАНИНА

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.
РУЧНАЯ ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.

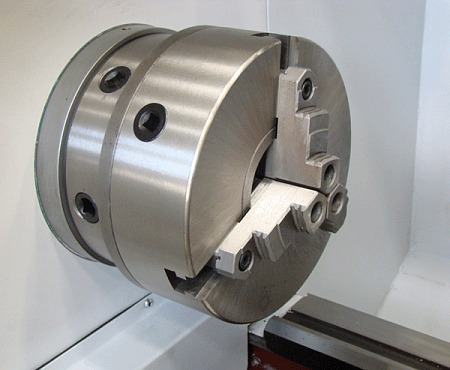

МЕХАНИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.

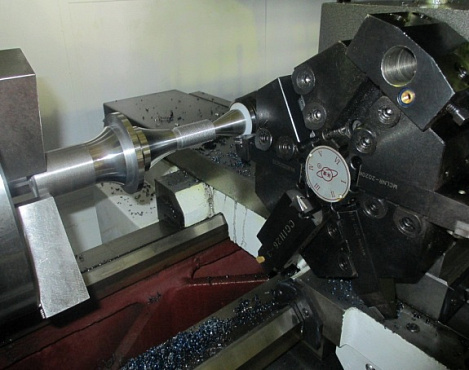

КАЧЕСТВО ОБРАБОТКИ

Проверка станков серии CKE перед отгрузкой посредством приборов Renishaw.

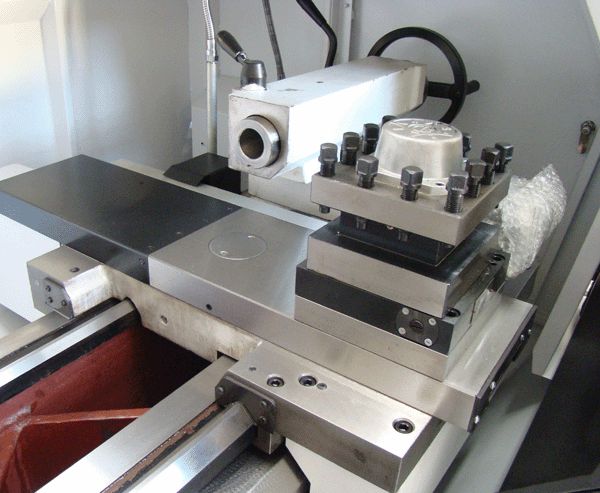

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

4-х позиционный резцедержатель.

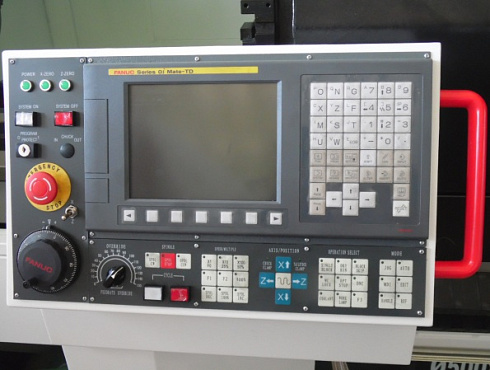

СИСТЕМА ЧПУ FANUC OI - MATE TD

  • тип - замкнутый;
  • количество осей управления – 2 + шпиндель (2D);
  • автоматические циклы резания одновременно по двум координатам;
  • учет времени обработки и счетчик деталей;
  • программирование деталей и радиуса;
  • память на 63 программы, таблица инструментов на 64 позиции.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ FANUC 0i-TF(5)
  • 4-позиционный резцедержатель
  • Система подачи СОЖ через револьвер
  • 3-кулачковый механический патрон Ø 400 мм
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Комплект каленых кулачков
  • Комплект мягких кулачков
  • Ручная задняя бабка
  • Вращающийся задний центр
  • Неподвижный люнет ф20-100мм
  • Подвижный люнет ф150-400мм
  • Местное освещение рабочей зоны
  • Теплообменник электрошкафа
  • Автоматическая система смазки направляющих и ШВП
  • Кабинетная защита зоны обработки
  • Передача информации через порт RS-232
  • Руководство по эксплуатации на русском языке
