Токарный станок с ЧПУ KE50/1000

7 фото
5 видео
2 602 118 ₽
2 419 970 ₽ (KE50/1000)

НАЗНАЧЕНИЕ:

Станок KE50/1000 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

  • сталь;
  • чугун;
  • легированные сплавы (нержавейка);
  • цветные металлы и легкие сплавы.

Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарный станок с ЧПУ KE50/1000 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Тяжелая промышленность

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Система ЧПУ FANUC PLUS 0i-TF (Type 5) / H-СNC808Di
  • Мощность главного двигателя 7,5 кВт, редуктор
  • Максимальный диаметр над станиной 500 мм
  • Диаметр отверстия в шпинделе 82 мм
  • Длина заготовки 1000 мм

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

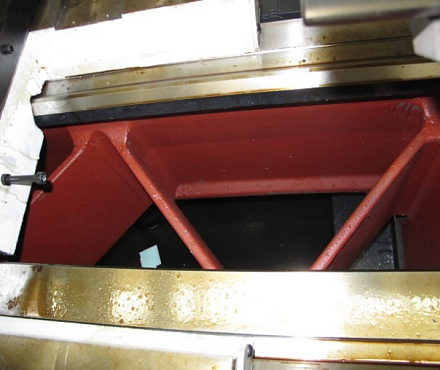

CТАНИНА

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

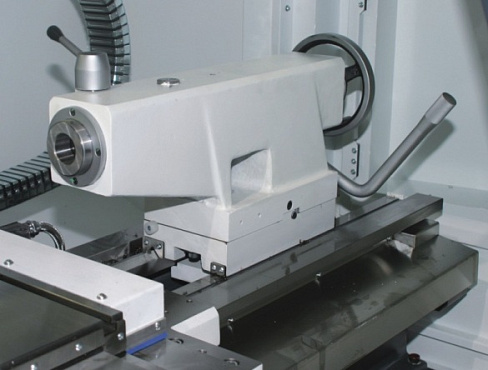

РУЧНАЯ ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.

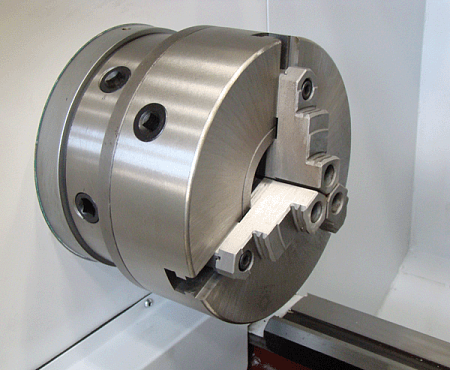

МЕХАНИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-х кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.
КАЧЕСТВО ОБРАБОТКИ

Проверка станков серии CKE перед отгрузкой посредством приборов Renishaw.

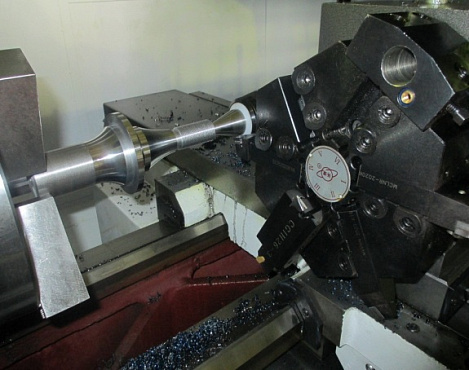

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

6-ти позиционная револьверная головка.
СИСТЕМА ЧПУ FANUC OI - MATE TD

  • тип - замкнутый;
  • количество осей управления – 2 + шпиндель (2D);
  • автоматические циклы резания одновременно по двум координатам;
  • учет времени обработки и счетчик деталей;
  • программирование деталей и радиуса;
  • память на 63 программы, таблица инструментов на 64 позиции.

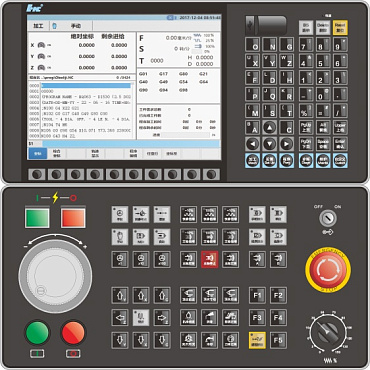

СИСТЕМА ЧПУ H-CNC 808DI

  • промышленная система ЧПУ;
  • LCD монитор 10,4 дюймов;
  • 2 - 3 оси управления (память 8G);
  • внешний модуль ПЛК и ввода - вывода;
  • поддержка высокоточного кодирования;
  • поддержка полностью замкнутого контура управления;
  • 8000 об/мин высокоскоростное жесткое нарезание резьбы;
  • поддержка протокола шины NCUC, M3, Ethercat.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ FANUC 0i-TF(5) / H-СNC808Di
  • 6-позиционная револьверная головка
  • Система подачи СОЖ через револьвер
  • 3-кулачковый механический патрон Ø 250мм
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Комплект каленых кулачков
  • Комплект мягких кулачков
  • Ручная задняя бабка
  • Вращающийся задний центр
  • Местное освещение рабочей зоны
  • Теплообменник электрошкафа
  • Автоматическая система смазки направляющих и ШВП
  • Кабинетная защита зоны обработки
  • Передача информации через порт RS-232
  • Руководство по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
