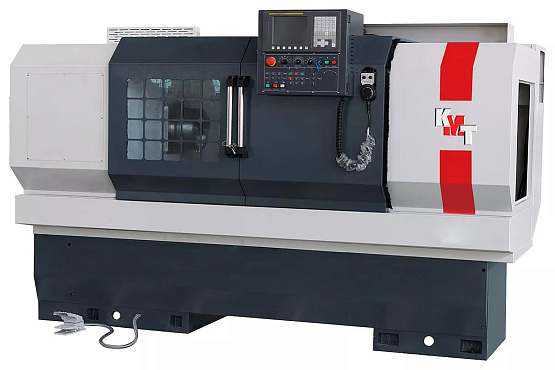

Токарный станок с ЧПУ KE36/750 PRO Siemens (механика)

0 отзывов

Краткие характеристики:

Количество инструментов 8 (опция) шт.
Максимальный диаметр обработки над станиной 400 мм
Фланец шпинделя А2-6
Размер сечения державки резца 20 x 20 мм

Все характеристики

Особенности:

Цельнолитая станина увеличенной массы
Система ЧПУ
Редуктор
Револьверная головка
Направляющие скольжения
Задняя бабка

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KE36/750 PRO Siemens (механика)

KE36/750 Siemens (механика)

KE36/1000 Siemens (механика)

KE36/1500 Siemens (механика)

Цена

1 844 371 ₽

1 714 932 ₽

Цена со скидкой

1 715 265 ₽

1 594 887 ₽ -6%

Мощность главного привода, кВт

5,5

Напряжение сети, В

380 ± 5%

Максимальный диаметр обработки над станиной, мм

400

Расстояние между центрами, мм

750

1000

1500

Ширина направляющих станины, мм

330

Перемещение по оси Х, мм

210

360

Перемещение по оси Z, мм

670

580

Скорость быстрых перемещений по осям X / Z, м/мин

4 / 7

Система ЧПУ

Siemens

Устанавливаемый диаметр над суппортом, мм

240

Револьверная головка

Да

Фланец шпинделя

А2-6

Диаметр отверстия в шпинделе, мм

Диаметр патрона, мм

200

Исполнение патрона

механика

Частота вращения шпинделя, об/мин

1600

2500

30 - 2000

Выдвижение пиноли задней бабки, мм

195

Диаметр пиноли задней бабки, мм

Конус пиноли задней бабки

МТ4

Станина

цельнолитая (чугун)

Мощность помпы СОЖ, кВт

0,37

0,18

Количество инструментов, шт.

8 (опция)

Размер сечения державки резца, мм

20 x 20

Размер сечения державки расточного инструмента

Длина, мм

2290

2540

3040

Ширина, мм

1340

Высота, мм

1600

Вес, кг

1500

1400

1550

1750

Входит в подборки:
Серия KE

Трекер доставок В наличии на складе: 1 шт.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Siemens Sinumerik 808DA
Мощность электродвигателя главного привода 5,5 кВт
Механический 3-х кулачковый патрон ø 200 мм
Инвертор Delta
Редуктор (2-х ступенчатый) (ручное переключение)
Комплект мягких и каленых кулачков
8-и позиционная револьверная сервоголовка (Тайвань)
Комплект вспомогательной оснастки для рев. головки
Ручная задняя бабка
Система подачи СОЖ через револьверную головку
Насос подачи СОЖ повышенного давления
Вращающийся задний центр
Теплообменник электрошкафа
СЕ стандарт электрошкафа, компоненты Siemens
Магнитный выключатель открытия двери LED освещение рабочей зоны
Маховик перемещений по осям (MPG)
Трехцветная сигнальная лампа
Кабинетная защита зоны обработки Автоматическая система смазки
Комплект опор для монтажа станка
Руководство по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc 0i Mate-TD
Гидравлический патрон ø 200 мм
Гидравлическая пиноль задней бабки

Конструктивные особенности

Цельнолитая станина увеличенной массы

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.
Система ЧПУ
Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens.

Особенности системы ЧПУ Siemens Sinumerik 808D
- Надежная система ЧПУ;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
- Функция передачи данных, пульт перемещений MPG;
- Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
- Компактность и функциональность 3-х осевой обработки;
- Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
- Интерфейс на русском языке.

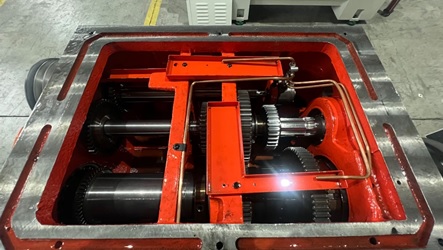

Редуктор

Станок оснащен 2-х ступенчатым редуктором с ручным переключением диапазонов скоростей. Первая скорость - 60-600 об / мин; вторая скорость - 280-1800 об/мин. Редуктор увеличивает крутящий момент на шпинделе, что в свою очередь позволяет работать с большими припусками и обрабатывать тяжелые заготовки.
Револьверная головка

На станках серии КЕ PRO установлена 8-ти позиционная голова с сервоприводом Delta и гидравлической блокировкой. Револьверная головка позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Уменьшенное время смены инструмента .

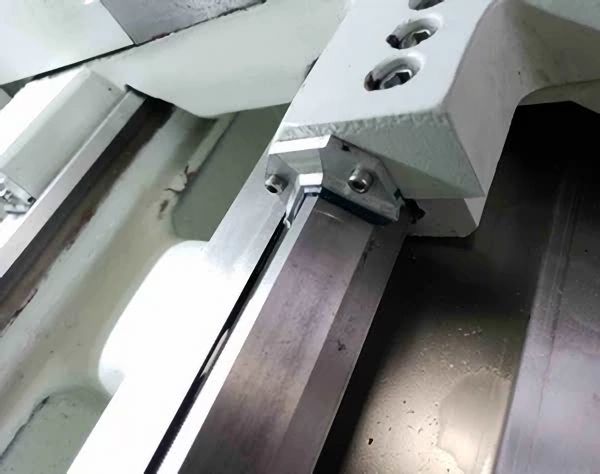

Направляющие скольжения

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2-3 мм, твердость достигает 48-52 HRC.

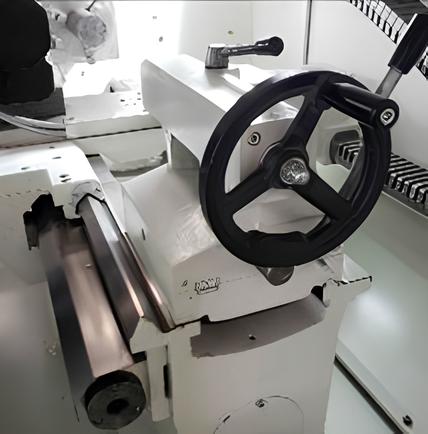

Задняя бабка

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др. Опционально устанавливается задняя бабка, пиноль которой работает от гидростанции.

Описание

НАЗНАЧЕНИЕ:

Токарные станки серии KE PRO - это модернизированная серия линейки моделей KE. Предназначены для обработки различных деталей тел вращения: втулки, валы, диски, трубы. Идеально подходят для чистовой и получистовой обрабоки в условиях мелкосерийного и серийного производства. Установленная 8-и позиционная револьверная сервоголовка и редуктор придает большую универсальность, производительность и точность обработки.

Основные операции:

операция наружного точения;
операция расточная;
точение фасонных поверхностей;
точение наружной и внутренней резьбы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки серии KE представляют собой важный инструмент в сфере точной и эффективной обработки изделий сложных форм из различных материалов, таких как: черная сталь, нержавеющая сталь, цветные материалы, пластики. Благодаря своей гибкости, многофункциональности, высоких эксплуатационных свойств в совокупности с надежностью, эти станки могут быть адаптированны под различные требования и задачи производства. Используются в различных отраслях машиностроительной индустрии и способствуют развитию производства и экономического прогресса.

Автомобильная промышленность

Приборостроение

Сельхозтехника

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Система ЧПУ SIEMENS 808D;
Диаметр патрона 200 мм;
Шпиндель 1600 об/мин;
Мощность главного двигателя 5,5 кВт;
Расстояние между центрами 750 мм;
8-и позиционная револьверная сервоголовка;
Редуктор 2-х ступенчатый.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЦЕЛЬНОЛИТАЯ СТАНИНА УВЕЛИЧЕННОЙ МАССЫ Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.
	СИСТЕМА ЧПУ Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D Изысканная и надежная система ЧПУ; Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования; Функция передачи данных, пульт перемещений MPG; Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации; Компактность и функциональность 3-х осевой обработки; Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка; Интерфейс на русском языке.
	РЕДУКТОР Станок оснащен 2-х ступенчатым редуктором с ручным переключением диапазонов скоростей. Первая скорость - 60-600 об / мин; вторая скорость - 280-1800 об/мин. Редуктор увеличивает крутящий момент на шпинделе, что в свою очередь позволяет работать с большими припусками и обрабатывать тяжелые заготовки.
	РЕВОЛЬВЕРНАЯ ГОЛОВКА На станках серии КЕ PRO установлена 8-ти позиционная голова с сервоприводом Delta и гидравлической блокировкой. Револьверная головка позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Уменьшенное время смены инструмента .
	НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2-3 мм, твердость достигает 48-52 HRC.
	ЗАДНЯЯ БАБКА Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др. Опционально устанавливается задняя бабка, пиноль которой работает от гидростанции.
