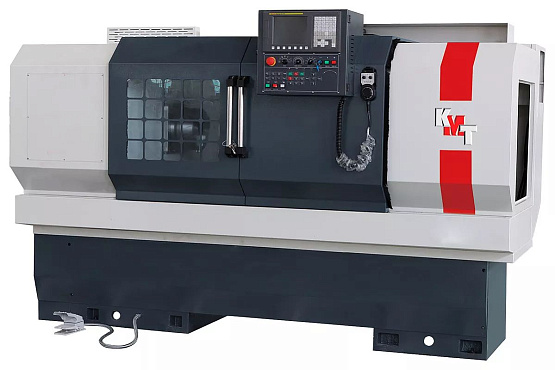

Токарный станок с ЧПУ KE36/750 PRO Siemens (гидравлика)

В наличии
5 фото
3 004 578 ₽
от 2 794 258 ₽ (KE36/750 PRO Siemens (гидравлика))

НАЗНАЧЕНИЕ:

Токарные станки серии KE PRO - это модернизированная серия линейки моделей KE. Предназначены для обработки различных деталей тел вращения: втулки, валы, диски, трубы. Идеально подходят для чистовой и получистовой обрабоки в условиях мелкосерийного и серийного производства. Установленная 8-и позиционная револьверная сервоголовка и редуктор придает большую универсальность, производительность и точность обработки.

Основные операции:

  • операция наружного точения;
  • операция расточная;
  • точение фасонных поверхностей;
  • точение наружной и внутренней резьбы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки серии KE представляют собой важный инструмент в сфере точной и эффективной обработки изделий сложных форм из различных материалов, таких как: черная сталь, нержавеющая сталь, цветные материалы, пластики. Благодаря своей гибкости, многофункциональности, высоких эксплуатационных свойств в совокупности с надежностью, эти станки могут быть адаптированны под различные требования и задачи производства. Используются в различных отраслях машиностроительной индустрии и способствуют развитию производства и экономического прогресса.

Автомобильная промышленность

Приборостроение

Сельхозтехника

СХЕМЫ ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Система ЧПУ SIEMENS 808D;
  • Диаметр патрона 200 мм;
  • Шпиндель 1600 об/мин;
  • Мощность главного двигателя 5,5 кВт;
  • Расстояние между центрами 750 мм;
  • 8-и позиционная револьверная сервоголовка;
  • Редуктор 2-х ступенчатый.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

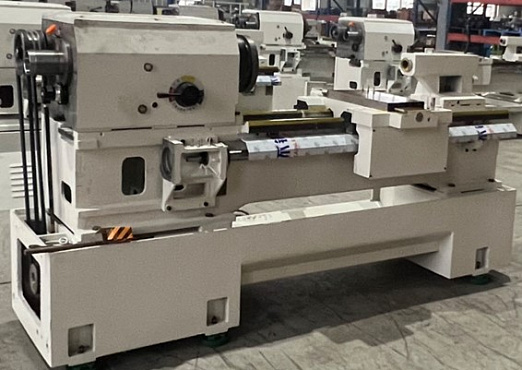

ЦЕЛЬНОЛИТАЯ СТАНИНА УВЕЛИЧЕННОЙ МАССЫ

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

СИСТЕМА ЧПУ

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens.

Особенности системы ЧПУ Siemens Sinumerik 808D

  • Изысканная и надежная система ЧПУ;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
  • Функция передачи данных, пульт перемещений MPG;
  • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
  • Компактность и функциональность 3-х осевой обработки;
  • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
  • Интерфейс на русском языке.
РЕДУКТОР

Станок оснащен 2-х ступенчатым редуктором с ручным переключением диапазонов скоростей. Первая скорость - 60-600 об / мин; вторая скорость - 280-1800 об/мин. Редуктор увеличивает крутящий момент на шпинделе, что в свою очередь позволяет работать с большими припусками и обрабатывать тяжелые заготовки.

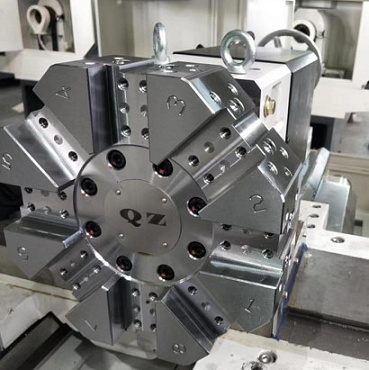

РЕВОЛЬВЕРНАЯ ГОЛОВКА

На станках серии КЕ PRO установлена 8-ти позиционная голова с сервоприводом Delta и гидравлической блокировкой. Револьверная головка позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент. Уменьшенное время смены инструмента .

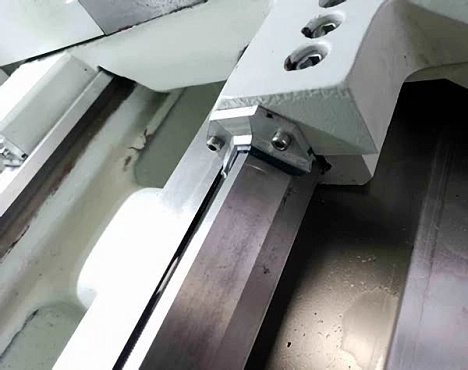

НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2-3 мм, твердость достигает 48-52 HRC.

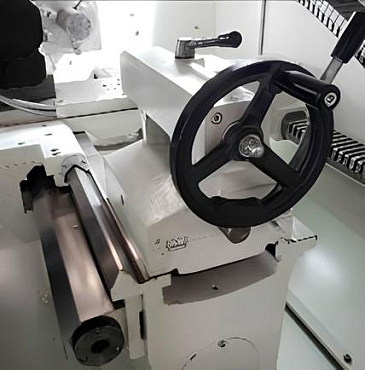

ЗАДНЯЯ БАБКА

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др. Опционально устанавливается задняя бабка, пиноль которой работает от гидростанции.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Siemens Sinumerik 808DA
  • Мощность электродвигателя главного привода 5,5 кВт
  • Гидравлический 3-х кулачковый патрон ø 200 мм
  • Гидравлическая пиноль задней бабки
  • Инвертор Delta
  • Редуктор (2-х ступенчатый) (ручное переключение)
  • Комплект мягких и каленых кулачков
  • 8-и позиционная револьверная сервоголовка (Тайвань)
  • Комплект вспомогательной оснастки для рев. головки
  • Ручная задняя бабка
  • Система подачи СОЖ через револьверную головку
  • Насос подачи СОЖ повышенного давления
  • Вращающийся задний центр
  • Теплообменник электрошкафа
  • СЕ стандарт электрошкафа, компоненты Siemens
  • Магнитный выключатель открытия двери LED освещение рабочей зоны
  • Маховик перемещений по осям (MPG)
  • Трехцветная сигнальная лампа
  • Кабинетная защита зоны обработки Автоматическая система смазки
  • Комплект опор для монтажа станка
  • Руководство по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Fanuc 0i Mate-TD
  • Механический патрон ø 200 мм
  • Ручной пиноль задней бабки
