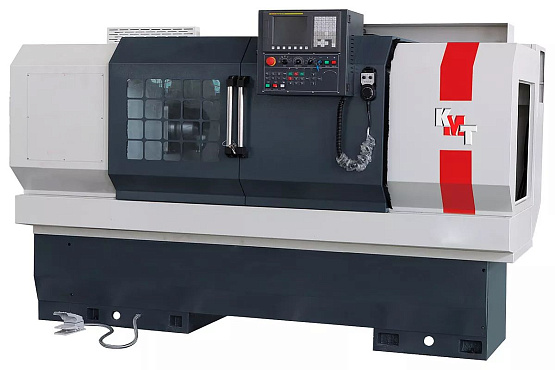

Токарный станок с ЧПУ KE36/1000 Siemens (гидравлика)

0 отзывов

Смотреть видео

3 видео

Краткие характеристики:

Исполнение ручная (гидравлическая пиноль - опция)
Количество инструментов 6 шт.
Максимальный диаметр обработки над станиной 400 мм
Фланец шпинделя А2-6

Все характеристики

Особенности:

Цельнолитая чугунная станина
Увеличенное отверстие в шпинделе
Направляющие скольжения
Ручная задняя бабка
Шпиндельная бабка
Шпиндельная бабка
Приводы подач по осям X / Z

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KE36/1000 Siemens (гидравлика)

KE36/750 PRO Siemens (гидравлика)

KE36/750 Siemens (гидравлика)

KE36/1500 Siemens (гидравлика)

Цена

2 162 971 ₽

Цена со скидкой

2 011 563 ₽ -6%

2 011 563 ₽ -7%

Мощность главного привода, кВт

5,5

Напряжение сети, В

380 ± 5%

Максимальный диаметр обработки над станиной, мм

400

Расстояние между центрами, мм

1000

750

1500

Ширина направляющих станины, мм

330

Перемещение по оси Х, мм

360

210

360

Перемещение по оси Z, мм

580

670

580

Скорость быстрых перемещений по осям X / Z, м/мин

4 / 7

Система ЧПУ

Siemens

Устанавливаемый диаметр над суппортом, мм

240

Револьверная головка

Да

Фланец шпинделя

А2-6

Диаметр отверстия в шпинделе, мм

Диаметр патрона, мм

200

Исполнение патрона

гидравлика

Частота вращения шпинделя, об/мин

30 - 2000

1600

30 - 2000

Исполнение

ручная (гидравлическая пиноль - опция)

Выдвижение пиноли задней бабки, мм

195

Диаметр пиноли задней бабки, мм

Конус пиноли задней бабки

МТ4

Станина

цельнолитая (чугун)

Мощность помпы СОЖ, кВт

0,18

0,37

0,18

Количество инструментов, шт.

8 (опция)

Размер сечения державки резца, мм

20 x 20

Размер сечения державки расточного инструмента

Длина, мм

2540

2290

2750

3040

Ширина, мм

1340

Высота, мм

1600

Вес, кг

1550

1500

1400

1750

Входит в подборки:
Серия KE

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Siemens Sinumerik 808D или Fanuc
3-кулачковый ручной патрон

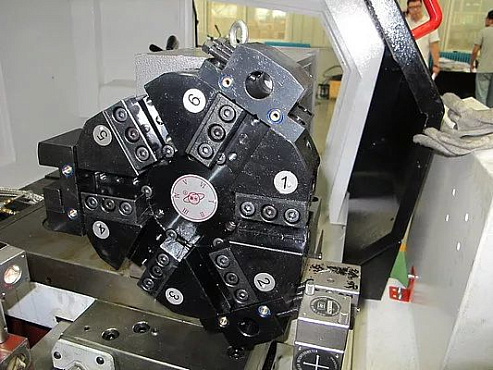

6-ти позиционная револьверная головка
Вращающийся задний центр
Подвижный и не подвижный люнеты (для РМЦ 1000/1500/2000)
Кондиционер электрошкафа
СЕ стандарт электрошкафа, компоненты Siemens
Магнитный выключатель открытия двери
LED освещение рабочей зоны
Маховик перемещений по осям (MPG)
Трехцветная сигнальная лампа
Автоматическая система смазки
Кабинетная защита зоны обработки
Мощность электродвигателя главного привода 7,5 кВт / 11 кВт / 15 кВт
Бесступенчатое регулирование скорости шпинделя
Комплект мягких и каленых кулачков
Система подачи СОЖ через револьверную головку
Насос подачи СОЖ повышенного давления
Комплект вспомогательной оснастки для рев. головки
Руководство по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

3-кулачковый полый гидравлический патрон
производства Китай или Тайвань в комплекте с гидростанцией

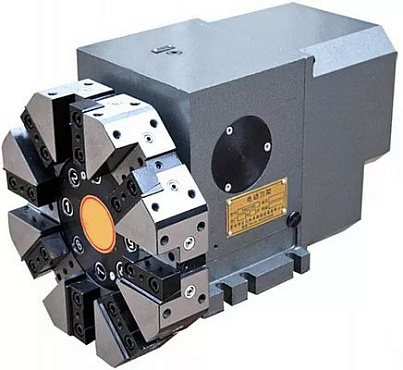

8-ми позиционная револьверная головка
Гидравлическая пиноль задней бабки

Конструктивные особенности

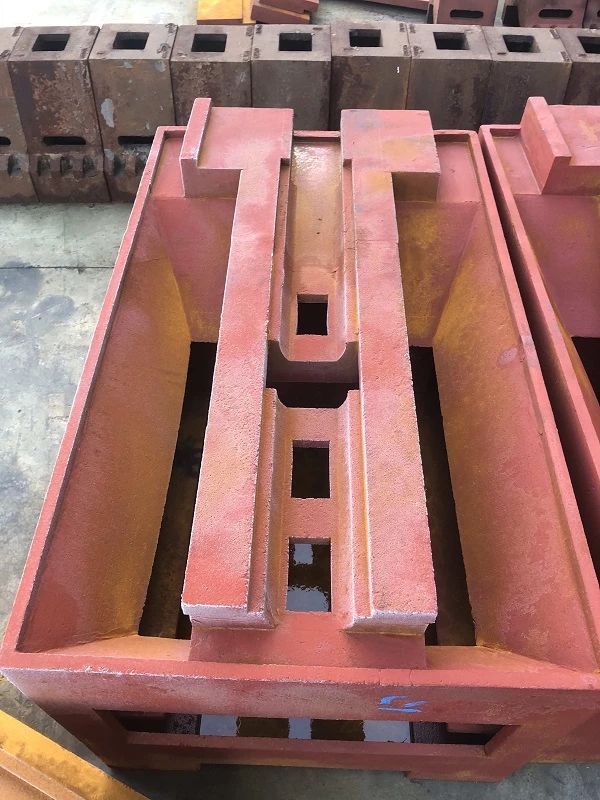

Цельнолитая чугунная станина

Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20 - 25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

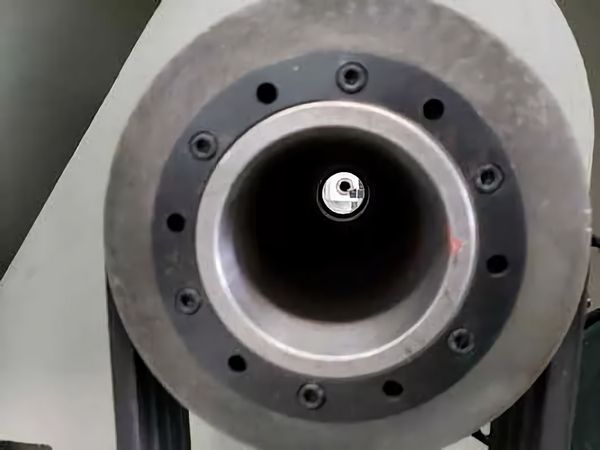

Увеличенное отверстие в шпинделе

В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием, что значительно расширяет технологические возможности обрабатываемых прутков.

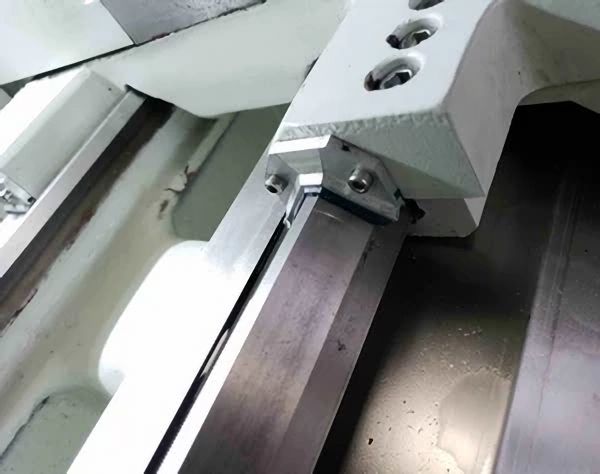

Направляющие скольжения

На закаленные отшлифованные V-образные направляющие (ласточкин хвост) нанесено специальное покрытие Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48 - 52 HRC.

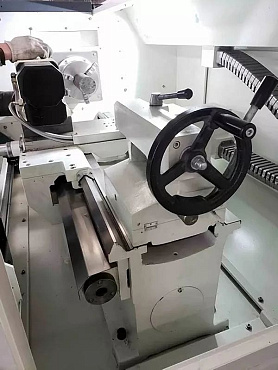

Ручная задняя бабка

Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.

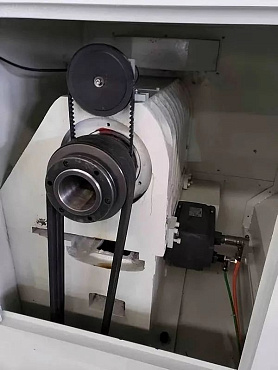

Шпиндельная бабка

На токарных станках с ЧПУ моделей КЕ передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Максимальный крутящий момент позволяет осуществлять высокопроизводительную токарную обработку с припусками 2 - 5 мм на сторону.

Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.

На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

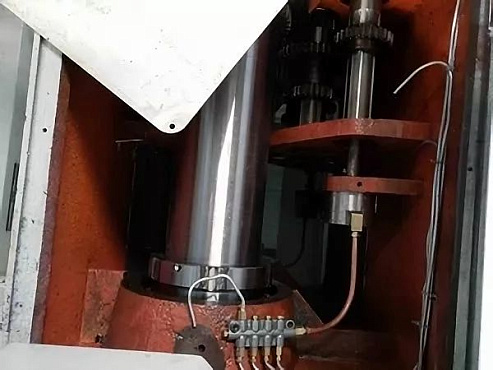

Шпиндельная бабка

На токарном станке с ЧПУ модели КЕ 80 установлен двухступенчатый редуктор, который обеспечивает максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3 - 6 мм на сторону. Переключение диапазонов осуществляется вручную.

Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

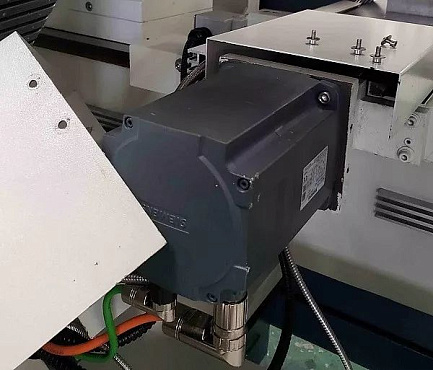

Приводы подач по осям X / Z
На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.
- Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
- Дискретность перемещений: 0,001 мм;
- Точность перемещений по осям X / Z: 0,010 мм;
- Плавность хода и надежность.

Описание

НАЗНАЧЕНИЕ:

Токарные станки серии KE предназначены для обработки различных деталей тел вращения: втулки, валы, диски, трубы. Идеально подходят для чистовой и получистовой обрабоки в условиях мелкосерийного и серийного производства. За счет установленных компонентов и узлов от ведущих мировых производителей, обеспечивается надежность оборудования, высокая производительность и точность обработки.

Основные операции:

операция наружного точения;
операция расточная;
точение фасонных поверхностей;
точение наружной и внутренней резьбы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки серии KE представляют собой важный инструмент в сфере точной и эффективной обработки изделий сложных форм из различных материалов, таких как: черная сталь, нержавеющая сталь, цветные материалы, пластики. Благодаря своей гибкости, многофункциональности, высоких эксплуатационных свойств в совокупности с надежностью, эти станки могут быть адаптированны под различные требования и задачи производства. Используются в различных отраслях машиностроительной индустрии и способствуют развитию производства и экономического прогресса.

Автомобильная промышленность

Приборостроение

Сельхозтехника

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Получистовая и чистовая обработка.
КМТ KE - это знаменитые станки 16А20Ф3.
Закаленные отшлифованные V-образные направляющие.
6-ти позиционная револьверная головка с внутренним подводом СОЖ.
