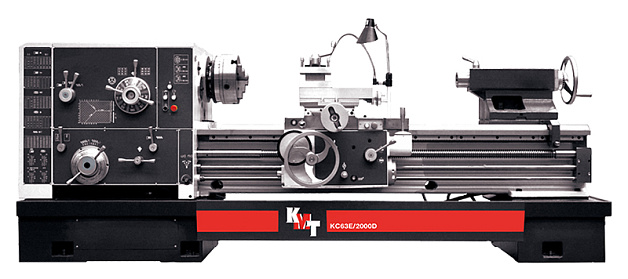

ОПИСАНИЕ СТАНКА:
Универсальные токарно-винторезные станки тяжелой серии KC-ED применяются при силовых режимах обработки деталей, массой до 2 т. Станки отличаются высокой жесткостью и виброустойчивостью, высоко механизированы, удобны в управлении.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

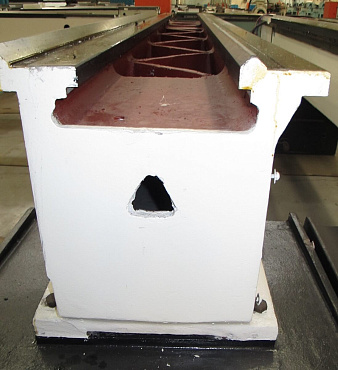

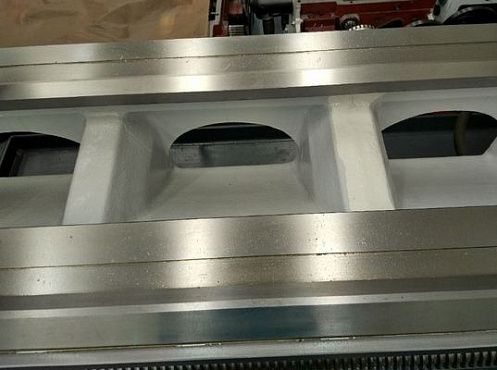

Станина Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия. |
|

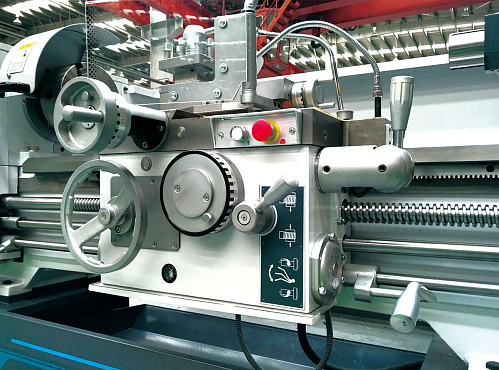

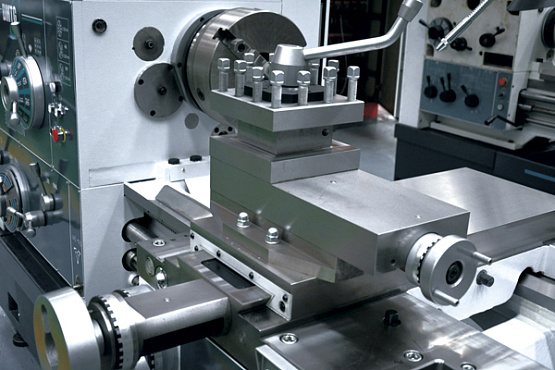

Суппорт Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях. |
|

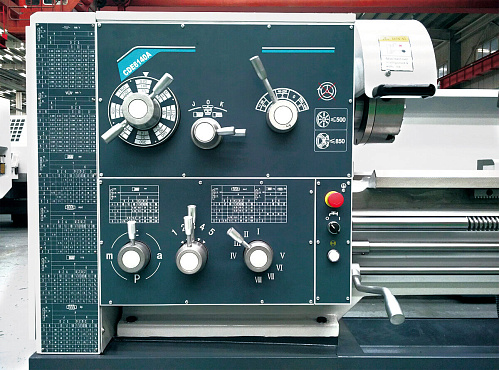

Коробка подач С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. |
|

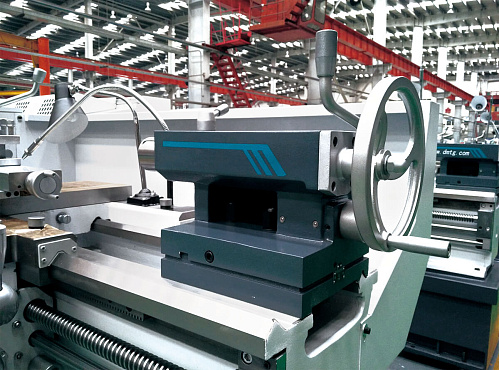

Задняя бабка Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий. |
|

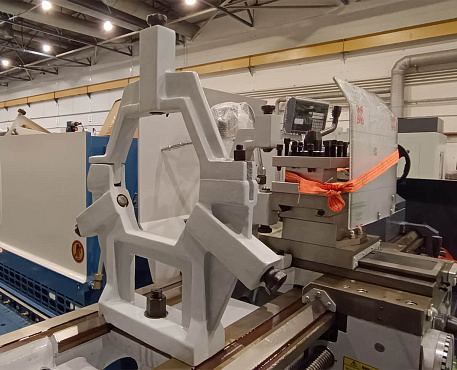

Люнеты Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба. |
|

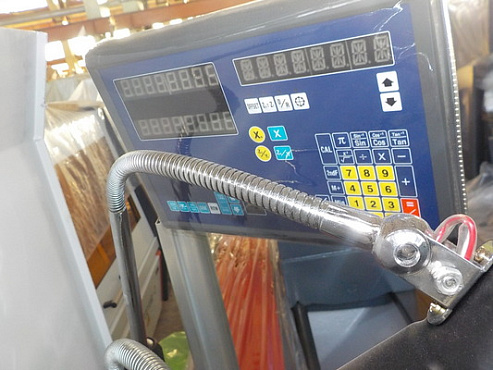

УЦИ Станок опционально может быть оснащены Устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. |
|

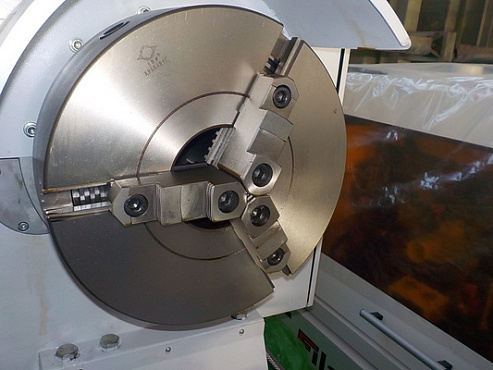

3-Х КУЛАЧКОВЫЙ ПАТРОН |
|
РАБОЧАЯ ЗОНА |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Освещение рабочей зоны
- Система подачи СОЖ
- 3-х кулачковый патрон
- Планшайба
- Люнет подвижной и неподвижный
- Не вращающийся задний центр
- Пресс-масленка
- Набор ключей и инструмента
- Документация на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Люнет подвижной и неподвижный увеличенного размера
- 4-х кулачковый патрон
- Устройство оптической индикации
- Приспособления для точения конусов
- Вращающийся задний центр
- Быстросменный резцедержатель
- Поводковая планшайба
- Увеличение мощности главного привода
- Инструмент
- Анкерные болты или виброопоры
