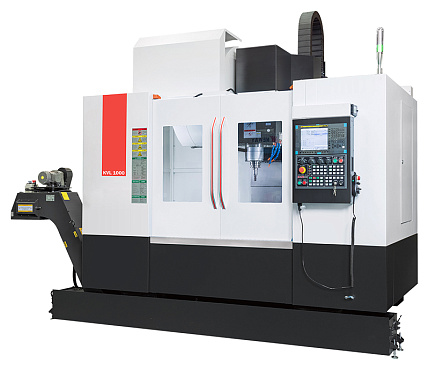

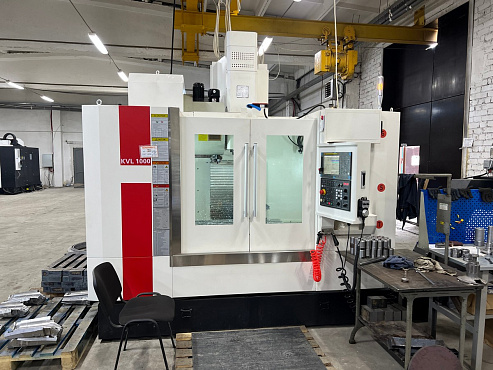

Вертикальный обрабатывающий центр серии KVL (NEWAY)

Спец. цена только в декабре!

Доставка в город
Москва
Доставим
от 1 дня

Перемещение по осям Х x Y x Z: до 1350 x 800 x 680мм

Нагрузка на стол: до 1250 кг

Вес: до 11 000 кг

Индивидуальные условия лизинга ?
  • Оборудование можно использовать сразу после получения аванса.
  • Дополнительные залоги не требуются.
  • Лизинг получить проще, чем кредит.
  • Выгодно уменьшает налог на прибыль
Технология в подарок ?
Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.


Подробнее о технологиях вы можете уточнить у менеджеров по телефону: 8 (800) 505-71-56
Сервис 24/7 ?
  • Быстрый выезд на объект клиента.
  • Доступные цены.
  • Профессиональные сотрудники.
Гарантия: 1 год ?

На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры серии KVL предназначены для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-формы. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей могут быть осуществлены в одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вертикальные многоцелевые обрабатывающие центры серии KVL применяются во всех отраслях машиностроительной индустрии,  а также в авиационно-космической промышленности и приборостроении

Военная промышленность



Авиастроение



Автомобильная промышленность

Двигателестроение



Приборостроение



Машиностроение





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

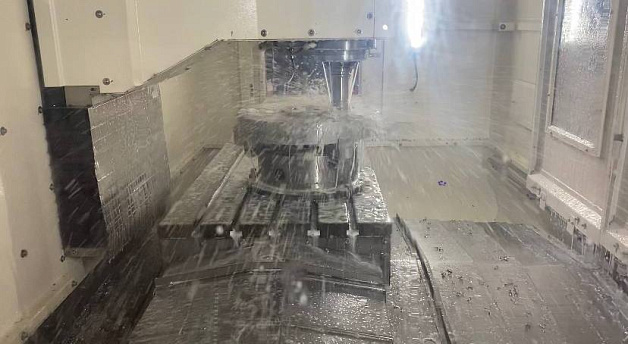

СХЕМА ОБРАБОТКИ:





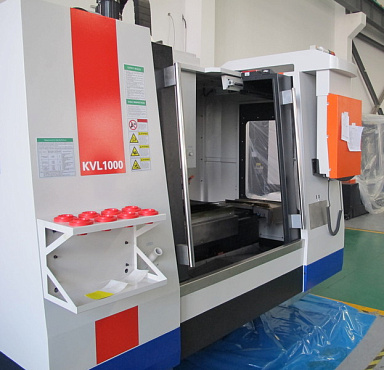

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


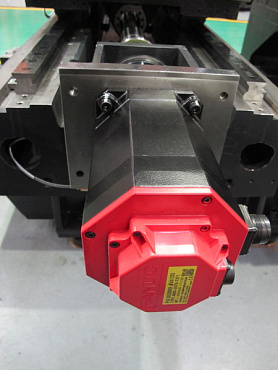

Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.

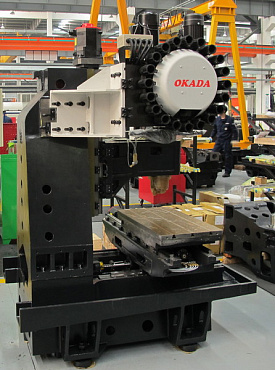

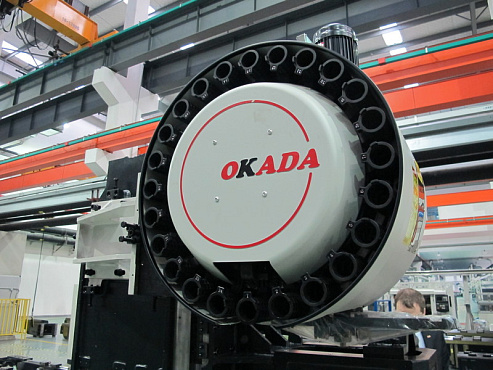

Автоматическая система смены инструмента

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение ножа после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.

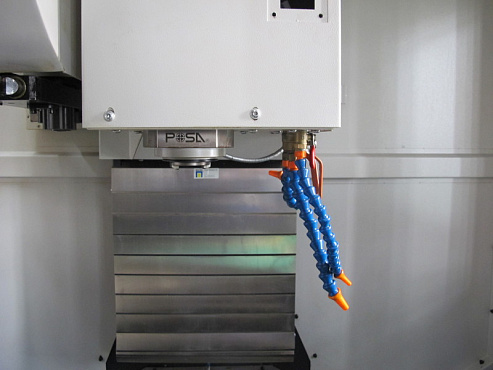

Шпиндель

Шпиндель производства мировой компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы

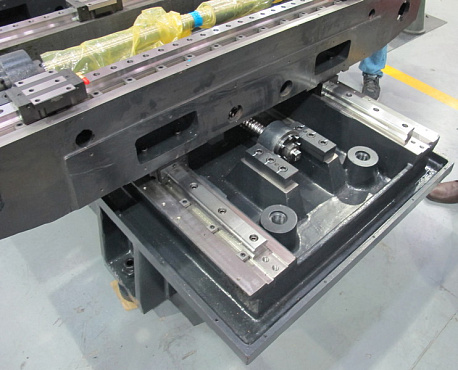

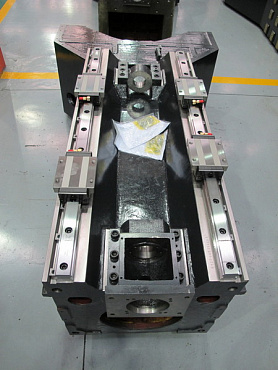

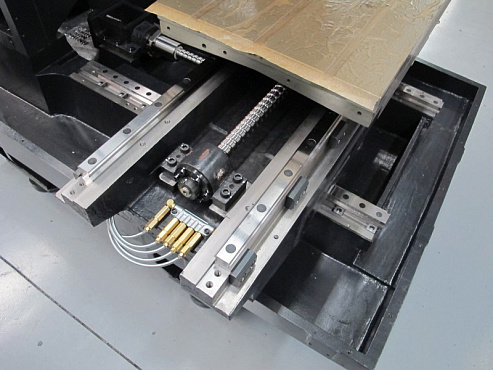

Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Система ЧПУ Fanuc 0i MF (Япония)

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-мя осями координат и 2-мя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:


  • Основные компоненты станины изготавливаются из высококачественного чугуна — механита, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокую точность.
  • В конструкции станка заложена цельнолитая станина с усиленной массой. Масса станка напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания.
  • На станках установлена система ЧПУ FANUC — самая распространённая в мире система. Является одной из самых стабильных.

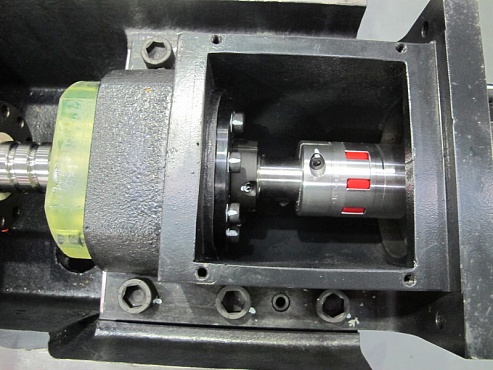

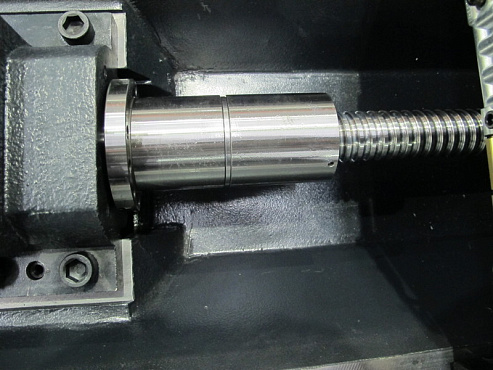

  • На шпинделе и ШВП используются подшипники NSK (Япония). Качественные подшипники шпинделя — гарантия надежной и долговечной работы шпинделя.



ШАБРЕНИЕ

Шабрение поверхностей — это финишная слесарная операция, смысл которой состоит в том, чтобы используя специальный инструмент, называемый шабер, соскоблить с детали тонкий слой материала. Толщина материала варьируется в интервале 0,005–0,07 мм. Технология прецизионного (высокоточного) выравнивания поверхности изделия из металла специальным режущим инструментом позволяет получить поверхность с неравномерностью порядка единиц микрона. Шабрение практически не поддаётся механизации и остаётся одной из самых трудоёмких слесарных работ. Шабрят чаще всего тогда, когда нужно пригнать поверхности двух деталей так, чтобы они прилегали друг к другу наиболее плотно и обеспечивалась высокая точность контакта.

Модель KVL510
(VM601S)
KVL650
(VM702S)
KVL850
(VM903S)
KVL1000 (VM1103S) KVL1200 (VM1304S) KVL1350 (VM1506S)
Рабочая зона

Размеры рабочего стола, мм

650 х 400 750 х 420 950 x 520 1100 x 520 1350 х 600 1500 х 800

Наибольшая нагрузка на стол, кг

250 350 600 750 1000 1250

T - пазы стола

3 х 14 х 125 3 х 14 х 125 5 x 18 x 100 5 x 18 x 100

Перемещение по оси X, мм

510 650 850 1000 1200 1350

Перемещение по оси Y, мм

400 420 520 520 600 800

Перемещение по оси Z, мм

500 500 560 560 600 680

Расстояние от торца шпинделя до повер х ности рабочего стола, мм

120 - 620 120 - 620 150 - 710 150 - 710 150 - 750 150 - 830

Расстояние от центра шпинделя до колонны, мм

460 470 590 590 665 868
Параметры обработки

Максимальный диаметр сверления, мм

30 30 40 40 45 50

Максимальная нарезаемая резьба

М16 М16 М20 М20 М24 М30

Фрезерование, см³/мин

150 150 200 200 250 300
Шпиндель

Обороты шпинделя, Мин - 1

10 000 10 000 8 000 8 000 8 000 6 000

Мощность электродвигателя главного привода (пост./30 мин.), кВт

5,5 / 7,5 5,5 / 7,5 7,5 / 11 7,5 / 11 11 / 15 15 / 18,5
Инструментальная система

Тип х востовика инструмента

ВТ40 ВТ40 ВТ40 ВТ40 ВТ40 ВТ50

Емкость магазина инструмента

20 20 24 20 24 24

Время смены инструмента, сек

1,7 1,7 1,8 1,7 1,8 2

Максимальный диаметр инструмента, мм

80 80 78 78 80 110

Максимальная длина инструмента, мм

300 300 300 300 300 350

Максимальный вес инструмента, кг

8 8 8 8 8 15
Скорость перемещений

Быстрые перемещения по осям Х/Y/Z, м/мин

48 / 48 / 40 40 / 40 / 30 30 / 30 / 24 30 / 30 / 24 24 / 24 / 20 24 / 24 / 20
Точность

Точность позиционирования, мм

0,008 0,008 0,008 0,008 0,008 0,01

Повторяемость, мм

0,005 0,005 0,005 0,005 0,005 0,006
Энергопотребление

Потребляемая мощность, КВА

15 25 25 15 25 35

Напряжение, В

380 380 380 380 380 380

Частота, Гц

50 50 50 50 50 50
Прочие х арактеристики

Объем бака СОЖ, л

160 160 300 300 350 400

Давление возду х а, бар

6 - 8 6 - 8 6 - 8 6 - 8 6 - 8 6 - 8
Габаритные размеры
Длина, м 1,9 2,1 4,2 4,2 4,6 5
Ширина, м 2,34 2,4 2,3 2,3 2,5 2,7
Высота, м 2,7 2,7 3 3 3,2 3,5

Масса, т

3,5 4 6 7 9 11

ДОСТАВКА И ОПЛАТА:

Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:

  • Промпереезд
  • LKTK GROUP

lktk group prompereezd

Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56



САМОВЫВОЗ:

Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.

Подробнее


ОПЛАТА:

Возможны следующие варианты оплаты:

  • С помощью безналичной банковской оплаты по счету;
  • Наличными в кассе компании.
Подробнее

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

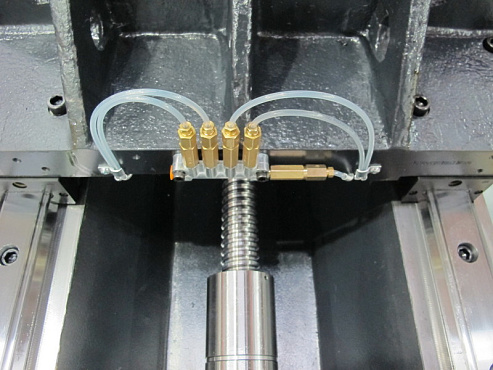

Автоматическая система смазки

Транспортер для удаления стружки ленточного типа

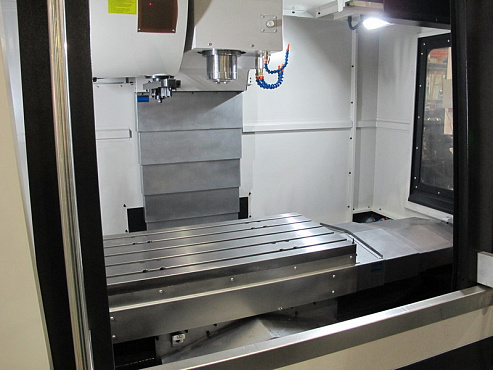

Кабинетная защита зоны резания
Автоматическое устройство смены инструмента (тип рука)

Сигнальная лампа индикации состояния станка


Направляющие качения по осям X / Y / Z

Система подачи СОЖ в зону резания

Система ЧПУ FANUC 0i MF
Передача информации через порт RS-232
Жесткое нарезание резьбы метчиком
Пистолет для обдува воздухом рабочей зоны
Система обдува конуса шпинделя при смене инструмента

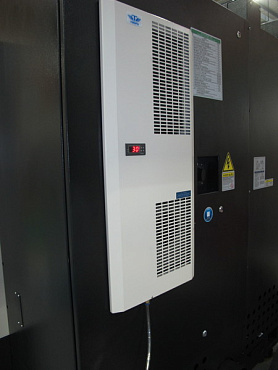

Электрошкаф с теплообменником
Инструмент для обслуживания станка
Документация на русском языке



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


Поворотный стол (4-я ось)

Датчик привязки инструмента RENISHAW OMP60

Датчик привязки инструмента RENISHAW TS27R

Масленое охлаждение шпинделя

Маслоотделитель СОЖ

Пистолет для смыва стружки

ZF-редуктор

Инструментальный магазин цепного типа на 30 позиций

Подача СОЖ через шпиндель

Сервопривод Fanuc α-мотор
Система ЧПУ SIEMENS 828D
Магазин инструмента на 32 позиций, цепного типа
Шпиндель 10 000 об./мин., ВТ40
Шпиндель 12 000 об./мин. (прямой привод), ВТ40
Шпиндель 15 000 об./мин. (прямой привод), ВТ40
Подготовка для установки 4-ой оси
Поворотный стол GSA, 170 мм
Поворотный стол GSA, 200 мм
Поворотный стол GSA, 250 мм
Поворотный стол GSA, 320 мм
Поворотный стол GSA, 400 мм
Оптические линейки по осям HEIDENHAIN
Предохранитель двери
СЕ стандарт



ПАРАМЕТРЫ ТОЧНОСТИ:

Стандарт точности Стандарт ISO Тестовый показатель
Точность Ось X Точность позиционирования, мм ± 0,005  0,004
Повторяемость, мм ± 0,003  0,003
Ось Z Точность позиционирования, мм ± 0,005  0,004
Повторяемость, мм ± 0,003  0,003



Параметры Схема Стандарт ISO Стандарт SMTCL
Параллельность перемещение оси Х поверхности стола
0,03 / 500 0,04 / 500
Параллельность перемещение оси Y поверхности стола
0,03 / 500 0,035 / 500
Точность повторяемости
± 0,003 ± 0,0025
Точность позиционирования
± 0,005 ± 0,004
Вопросы и ответы
Андрей
Оплатили вертикальный обрабатывающий центр серии KVL 650. Необходимо руководство по эксплуатации, для того чтобы заранее сделать фундамент или схему фундамента с закладными. Можете помочь?
01.10.2019
КМТ
Добрый день, Ваш запрос передан нашему менеджеру, который сможет предоставить необходимые инструкции
01.10.2019
