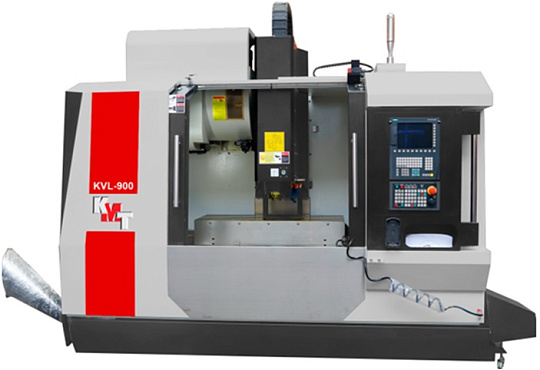

Вертикальный обрабатывающий центр серии KVL-900

МТ 466465 / МТ 421803
Краткие характеристики:
  • Перемещение по оси Х 650 мм
  • Перемещение по оси Y 500 мм
  • Перемещение по оси Z 500 мм
  • Емкость магазина инструмента 24 шт.
Все характеристики
Особенности:
  • Цельнолитая станина увеличенной массы
  • Шпиндель DEJO (Тайвань)
  • Линейные направляющие качения PMI (Тайвань)
  • Система ЧПУ Siemens Sinumerik 808D
  • Автоматическая система смены инструмента
  • Масляное охлаждение шпинделя
  • Транспортер для удаления стружки шнекового типа с тележкой
Модель
KVL900
Цена
4 051 550 ₽
Цена со скидкой
3 767 941 ₽
Мощность, кВт
15 - 20
Мощность электродвигателя главного привода, кВт
7,5 / 10,5
Перемещение по оси Х, мм
650
Перемещение по оси Y, мм
500
Перемещение по оси Z, мм
500
Размеры рабочего стола, мм
900 х 400
Система ЧПУ
Siemens 808DA
Наибольшая нагрузка на стол, кг
400
Расстояние от торца шпинделя до поверхности основания, мм
100 - 620
Ускоренные перемещения по осям X / Y / Z, м/мин
32 / 32 / 24
Хвостовик шпинделя
ВТ40
Обороты шпинделя
10 000
Емкость магазина инструмента, шт.
24
Повторяемость по осям X / Y / Z, мм
0,003
Точность позиционирования по осям X / Y / Z, мм
0,005
Длина, мм
2400
Ширина, мм
2200
Высота, мм
2400
Вес, кг
3200

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

Обрабатывающие центры KVL900 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 2,5 секунды.

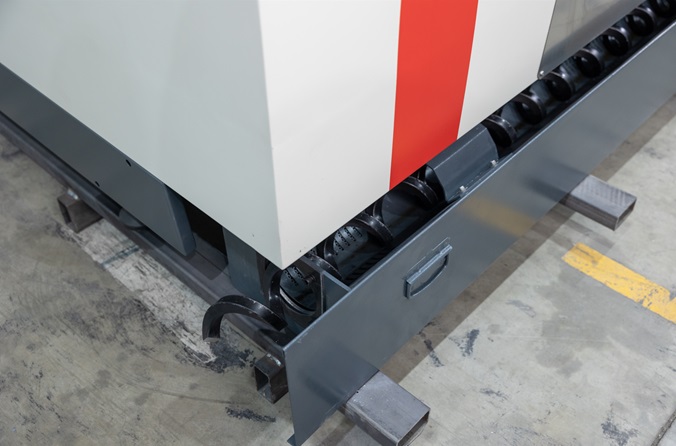

ТРАНСПОРТЁР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ШНЕКОВОГО ТИПА С ТЕЛЕЖКОЙ

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.

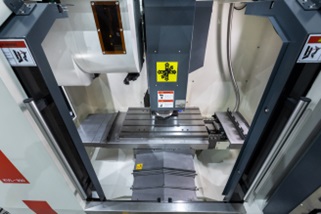

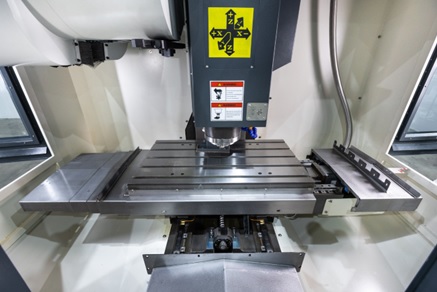

ТЕЛЕСКОПИЧЕСКИЯ ЗАЩИТА НАПРАВЛЯЮЩИХ ПО ВСЕМ ОСЯМ

Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ.

СИСТЕМА ПОДАЧИ СОЖ

На станках установлена система подачи СОЖ с баком емкостью 150 литров.


АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.


ЭЛЕКТРОКОМПОНЕНТЫ OMRON / SCHNEIDER

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.

МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ

Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка.

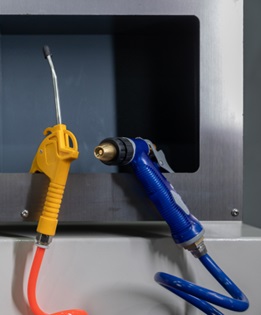

ПИСТОЛЕТ ОБДУВА ВОЗДУХОМ И СОЖ

Пистолет для обдува и обмыва рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

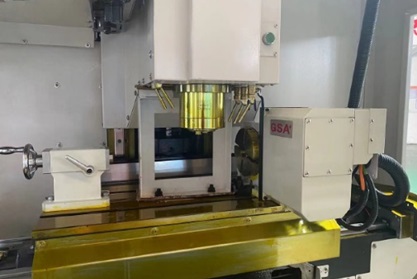

Поворотный стол (4-я ось)

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения.

СИСТЕМА ЧПУ FANUC 0I-MF(5)

Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5).

Особенности:

  • Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
  • Интерфейс на русском языке;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
  • Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
  • Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки;
Конструктивные особенности

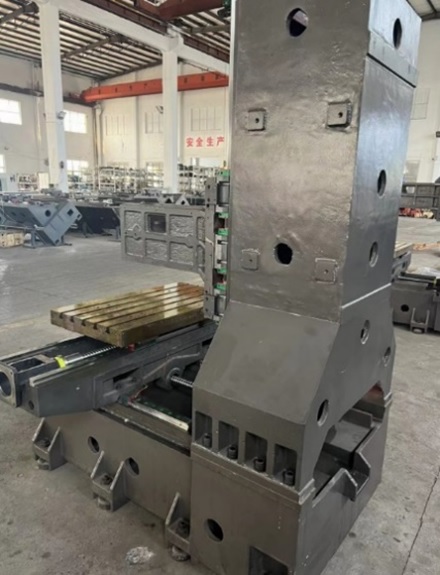

  • Цельнолитая станина увеличенной массы

    Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

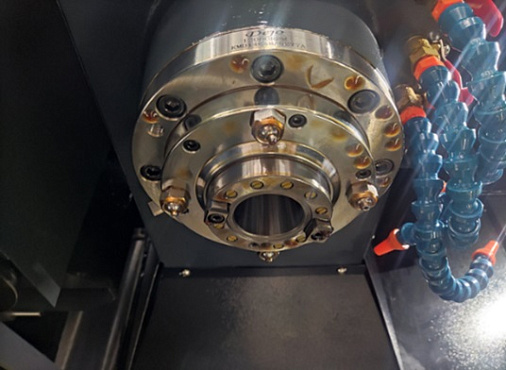

  • Шпиндель DEJO (Тайвань)

    Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

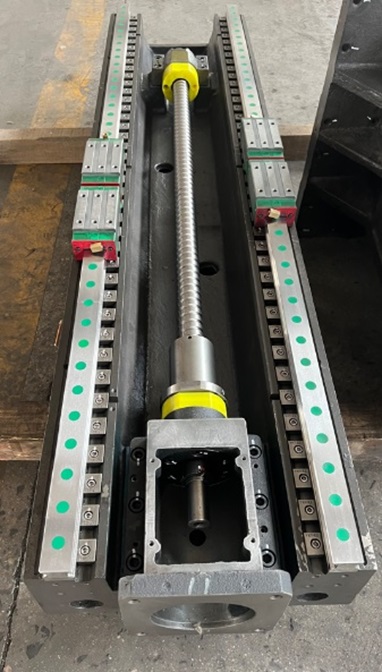

  • Линейные направляющие качения PMI (Тайвань)

    В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

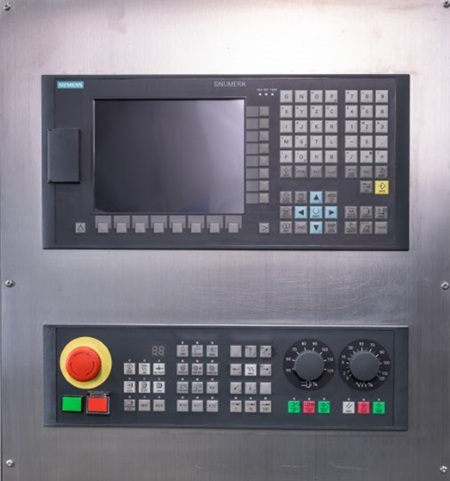

  • Система ЧПУ Siemens Sinumerik 808D

    Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens.

    Особенности системы ЧПУ Siemens Sinumerik 808D:

    • Надежная система ЧПУ;
    • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
    • Функция передачи данных, пульт перемещений MPG;
    • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
    • Компактность и функциональность 3-х осевой обработки;
    • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
    • Интерфейс на русском языке.
  • Автоматическая система смены инструмента

    24-позиционная система смены инструмента – тип «рука». Время смены инструмента – 2,5 с.

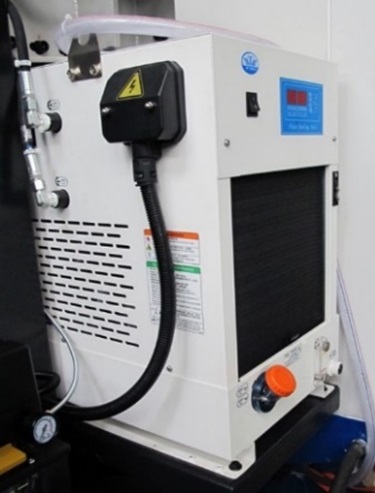

  • Масляное охлаждение шпинделя

    Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.

  • Транспортер для удаления стружки шнекового типа с тележкой

    Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.

Описание
НАЗНАЧЕНИЕ:

Благодаря своим уникальным характеристикам и возможностям, Вертикальный обрабатывающий центр серии KVL является незаменимым инструментом для современного производства. Назначение заключается в обеспечении точной и высококачественной обработки различных материалов, таких как металлы, пластик и композиты, повышении производительности и автоматизации процесса обработки, а также обеспечении высокой точности и повторяемости.

Одной из основных особенностей Вертикального обрабатывающего центра серии KVL является его вертикальное расположение шпинделя. Это позволяет обеспечить более стабильную и точную обработку деталей и обеспечивает легкий доступ к рабочей зоне для оператора.

Вертикальный обрабатывающий центр серии KVL также обладает высокой производительностью и автоматизацией процесса обработки. Он оснащен современными системами управления и программным обеспечением, которые позволяют оператору легко настраивать и контролировать процесс обработки. Благодаря этому, время настройки и переналадки машины сокращается, что повышает эффективность работы и снижает затраты на производство.

Еще одним важным назначением Вертикального обрабатывающего центра серии KVL является его способность выполнять различные операции обработки, такие как фрезерование, сверление, резка и резьбонарезание. Благодаря широкому спектру инструментов и возможности работы с различными материалами, этот центр становится незаменимым инструментом в производстве различных изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вертикальный обрабатывающий центр серии KVL является одним из самых современных и эффективных инструментов в области металлообработки. Он представляет собой высокотехнологичное оборудование, способное выполнять широкий спектр операций, связанных с обработкой металлических деталей. Одной из основных областей применения Вертикального обрабатывающего центра серии KVL является машиностроение.

Авиастроение



Автомобильная промышленность



Двигателестроение



Приборостроение



Машиностроение



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:


СИСТЕМА ЧПУ SIEMENS 808DA

  • Шпиндель 10 000 об/мин, ремень;
  • Мощность главного двигателя 7,5/10,5 кВт, ремень;
  • Размер стола 900 х 400 мм;
  • Масляное охлаждение шпинделя.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Цельнолитая станина увеличенной массы

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.


Шпиндель

Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.


Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные роликовые направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.


Система ЧПУ

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens.

Особенности системы ЧПУ Siemens Sinumerik 808D:

  • Изысканная и надежная система ЧПУ;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
  • Функция передачи данных, пульт перемещений MPG;
  • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
  • Компактность и функциональность 3-х осевой обработки;
  • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
  • Интерфейс на русском языке.

Автоматическая система смены инструмента

Обрабатывающие центры KVL900 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 2,5 секунды.

Масляное охлаждение шпинделя

Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.

Транспортер для удаления стружки шнекового типа с тележкой

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.
