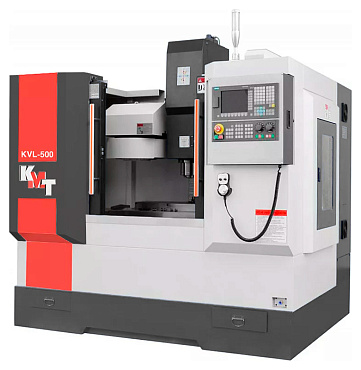

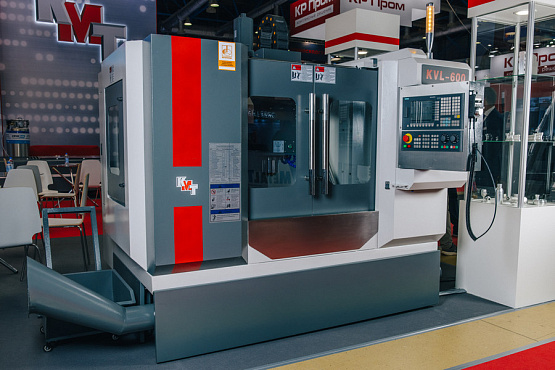

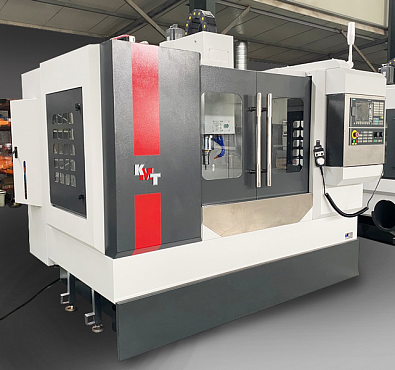

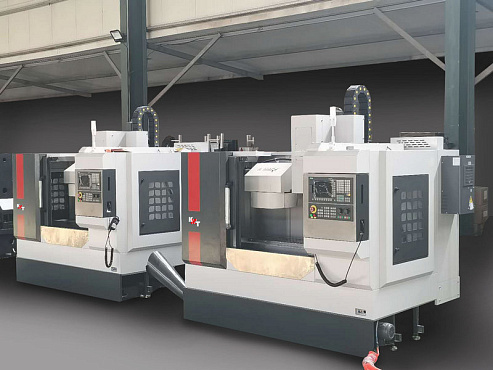

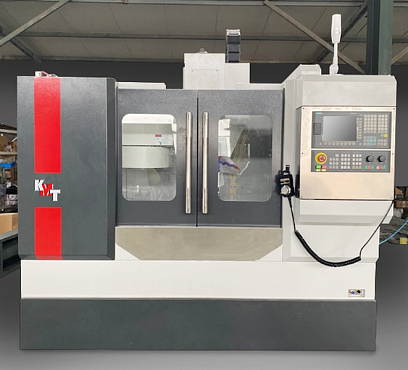

Вертикальный обрабатывающий центр серии KVL-Q

От 2 048 875 ₽

НАЗНАЧЕНИЕ:

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 — это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы. Станки позволяют выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Авиа и энергетическая промышленность

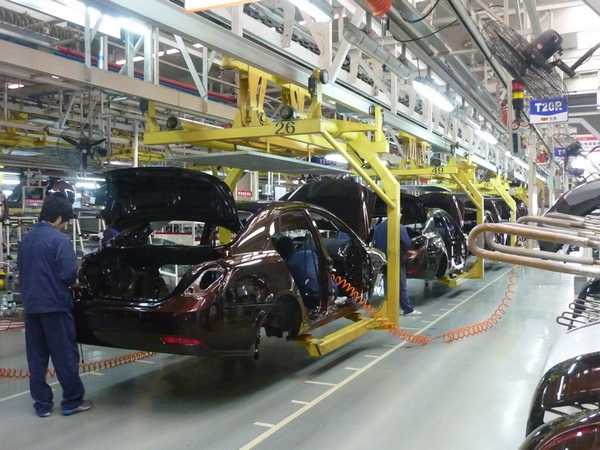

Автомобилестроение

Машиностороение

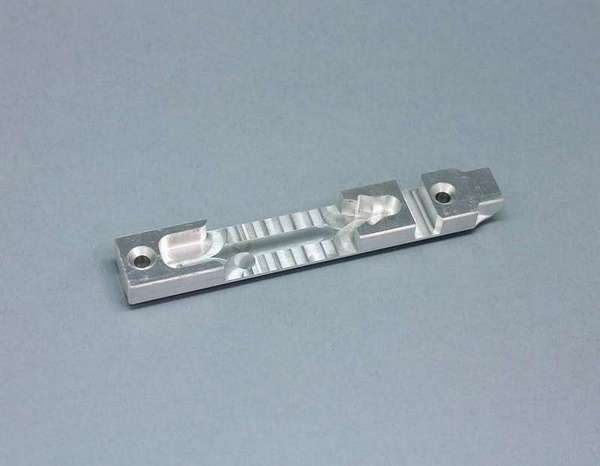

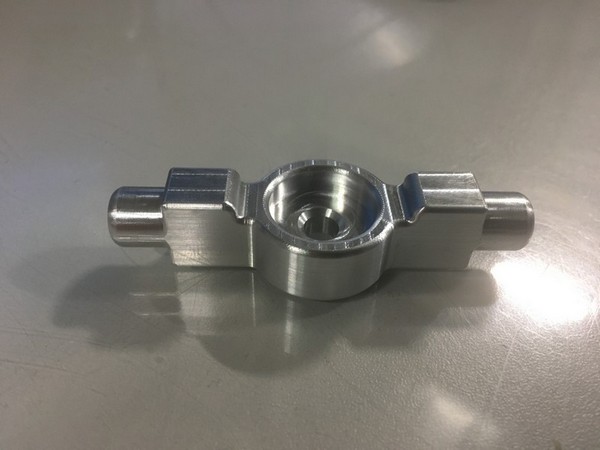

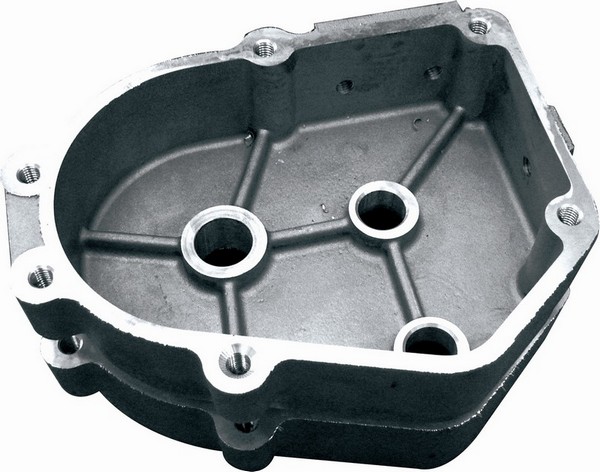

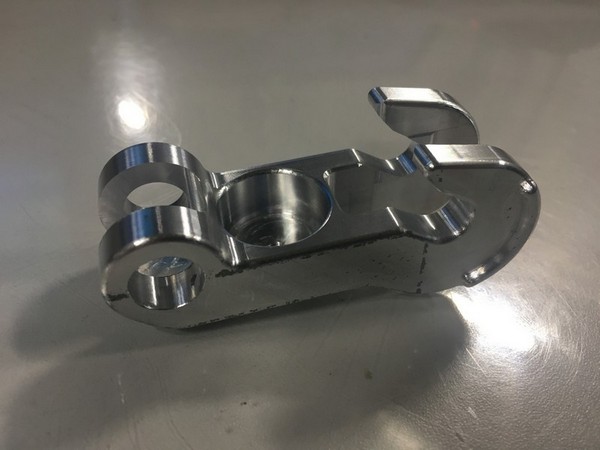

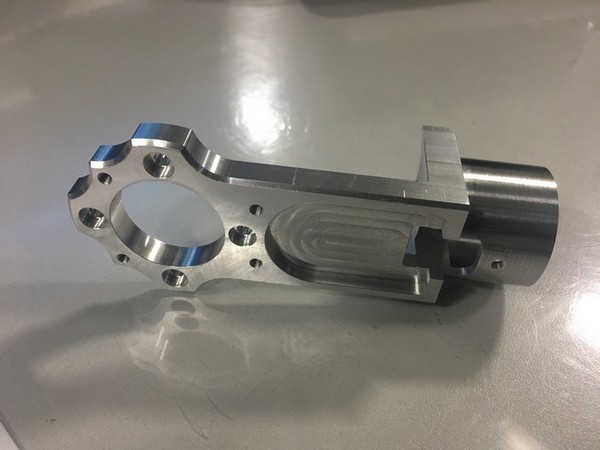

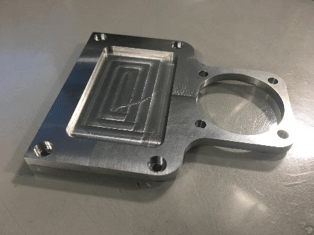

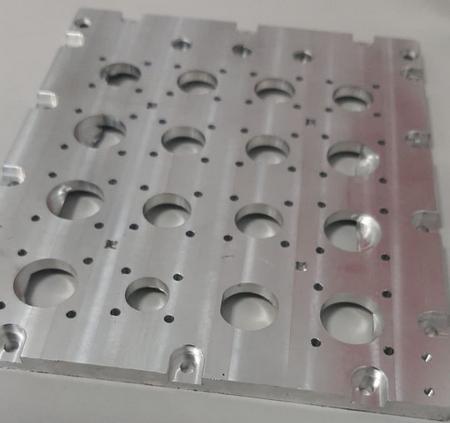

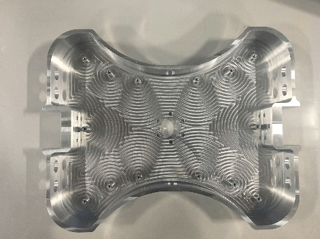

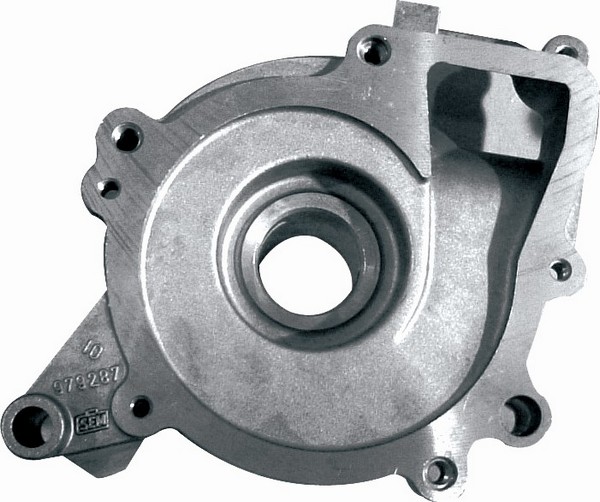

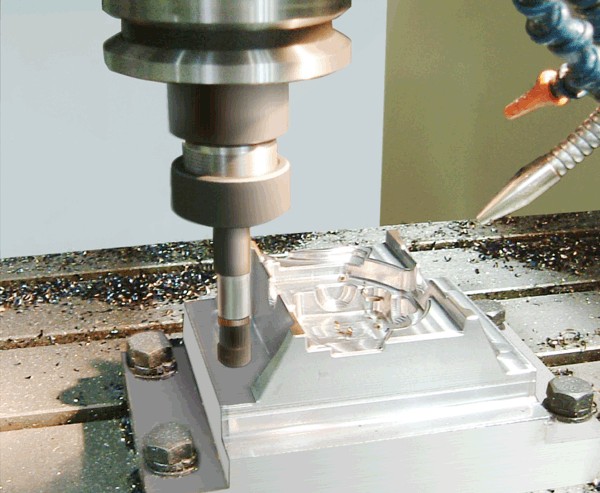

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

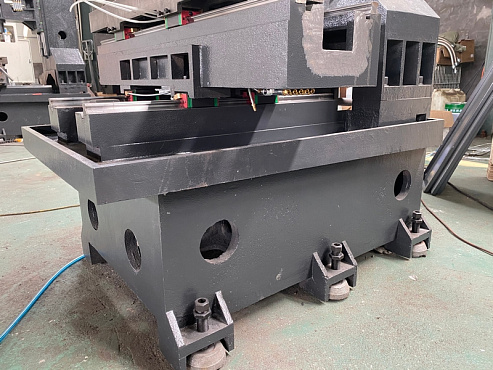

ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

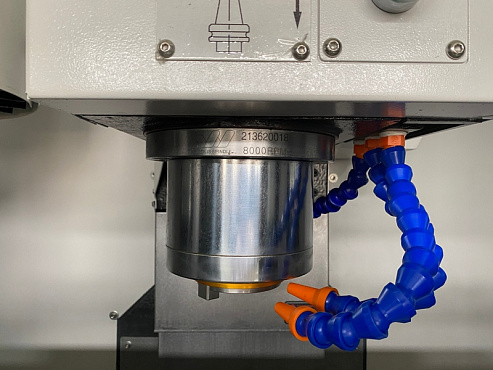

ШПИНДЕЛЬ

Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

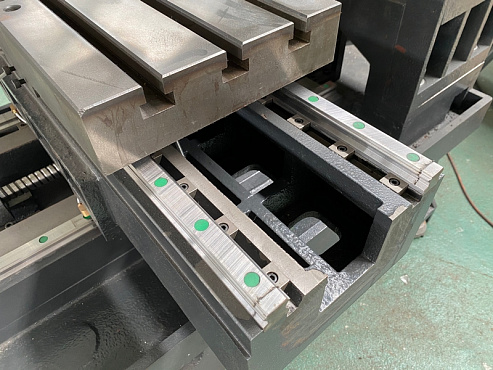

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ

На станках установлены линейные направляющие качения по осям X / Y / Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования.

СИСТЕМА ЧПУ SIEMENS

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:

  • Изысканная и надежная система ЧПУ;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
  • Функция передачи данных, пульт перемещений MPG;
  • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
  • Компактность и функциональность 3-х осевой обработки;
  • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
  • Интерфейс на русском языке;

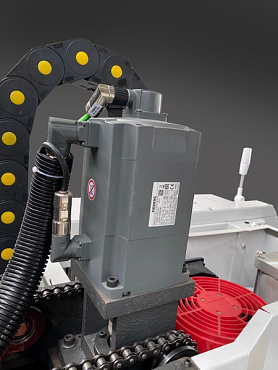

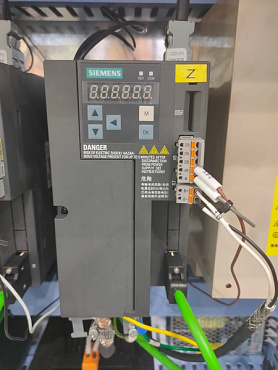

ПРИВОДЫ ПОДАЧ ПО ОСЯМ X / Y / Z

На станках установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений.

ПРОТИВОВЕС ПО ОСИ Z

Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.

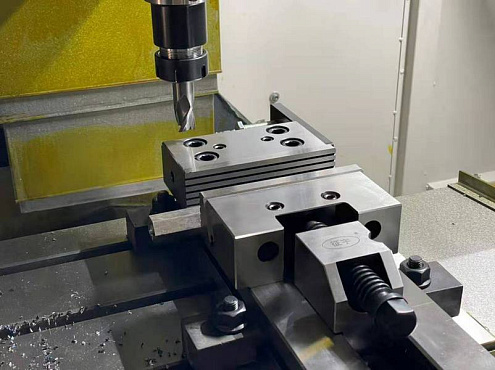

РАБОЧАЯ ЗОНА

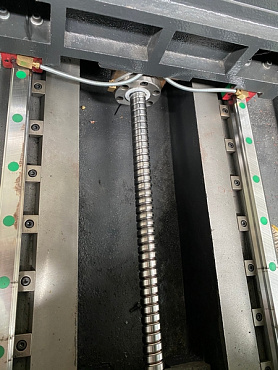

ШВП

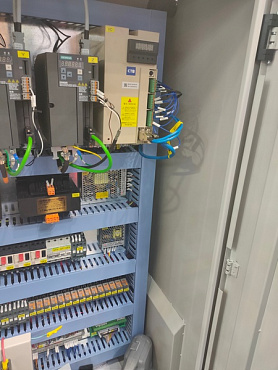

ЭЛЕКТРОШКАФ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Цельнолитая чугунная станина и колонна станка усилены ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
  • Мощный высокоточный шпиндель 8000 об/мин, 5,5 / 7,5кВт производства VOLIS (Тайвань).
  • Линейные направляющие качения по осям X, Y, Z производства HIWIN или PMI (Тайвань) обеспечивают высокую скорость и точность перемещений по осям.
  • Колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
  • Функция жесткого нарезания резьбы.
  • Система смены инструментов (тип – зонтик) на 12 инструментов.
  • Конциционер электрошкафа.
  • Электрокомпоненты производства Schneider / Omron


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

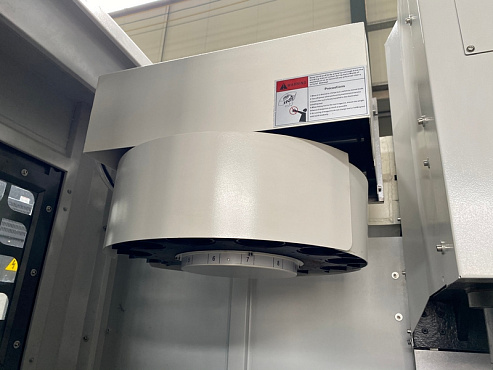

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА

Обрабатывающие центры KVL-Q 500 / 600 оснащены 12-ти и 16-ти позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд.

ТРАНСПОРТЁР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ШНЕКОВОГО ТИПА С ТЕЛЕЖКОЙ

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки.

ТЕЛЕСКОПИЧЕСКИЯ ЗАЩИТА НАПРАВЛЯЮЩИХ ПО ВСЕМ ОСЯМ

Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ.

СИСТЕМА ПОДАЧИ СОЖ

На станках установлена система подачи СОЖ с баком емкостью 80 литров.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА

Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS / OMRON / SCHNEIDER

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider.

МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ

Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

СИГНАЛЬНАЯ ЛАМПА

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

ПИСТОЛЕТ ОБДУВА ВОЗДУХОМ

Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПОВОРОТНЫЙ СТОЛ (4-Я ОСЬ)

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения.

СИСТЕМА ЧПУ FANUC 0I-MF(5)

Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5). Особенности:

  • Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
  • Интерфейс на русском языке;
  • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
  • Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
  • Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки;

МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ

Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.



КОМПЛЕКТАЦИЯ ПОСТАВКИ МОДЕЛЕЙ KVL-Q 500 / 600:

  • Система ЧПУ SIEMENS 808D, USB порт, MPG пульт
  • Шпиндель BT- 40 производства VOLIS (Тайвань), 8000 об/мин, мощность главного двигателя 5,5 / 7,5 кВт производства CTB (Китай), привод ремень
  • Линейные направляющие качения HIWIN (или PMI) производства Тайвань
  • Автоматическое устройство смены инструмента на 12 / 16 позиций (тип зонтик)
  • Автоматическая система смазки
  • Пистолет обдува воздухом
  • Обдув шпинделя при смене инструмента
  • Электрошкаф СЕ (компоненты Schneider / Omron)
  • Кондиционер электрошкафа
  • Жесткое нарезание резьбы
  • Транспортер для удаления стружки шнекового типа с тележкой
  • Освещение рабочей зоны
  • Телескопическая защита направляющих по всем осям
  • Блокировка дверей
  • Кабинетная защита зоны обработки
  • Система подачи СОЖ
  • Сигнальная лампа аварийного оповещения
  • Комплект опор для монтажа станка
  • Комплект инструмента для обслуживания станка
  • Руководство по эксплуатации на русском языке
