НАЗНАЧЕНИЕ:

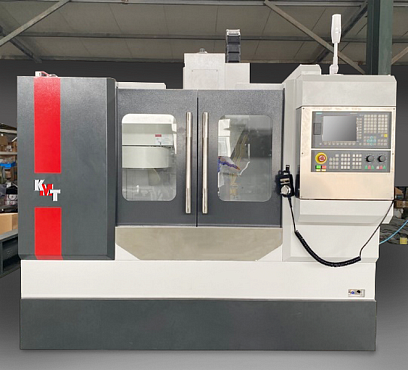

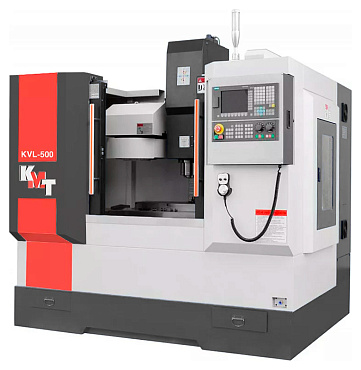

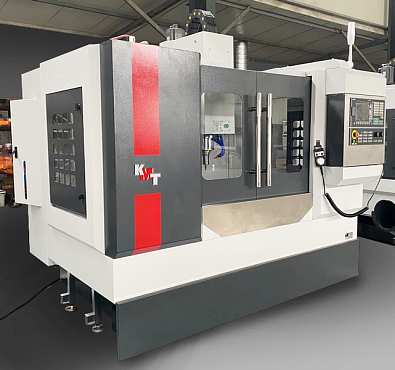

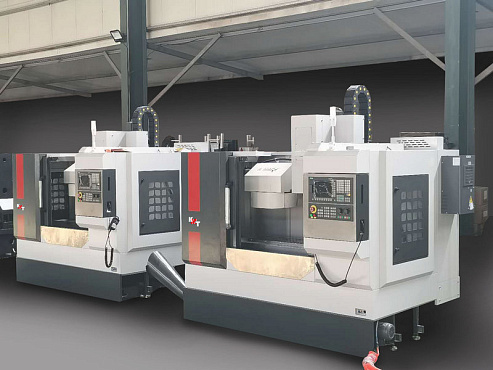

Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 — это компактные, современные обрабатывающие центры с ЧПУ для единичного и среднесерийного производства. Предназначены для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ Siemens 808D идеально подходит для обработки деталей имеющих сложную форму, например, пресс-формы. Станки позволяют выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Вертикально-фрезерные обрабатывающие центры серии KVL-Q 500 / 600 применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.
Авиа и энергетическая промышленность
Автомобилестроение
Машиностороение
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

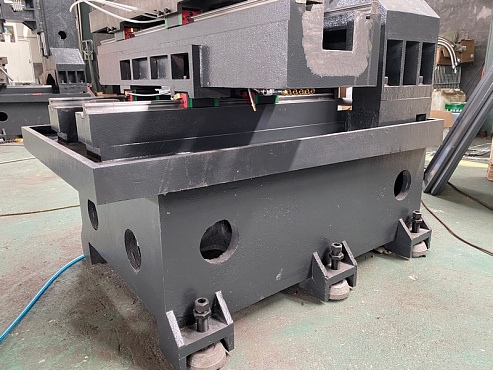

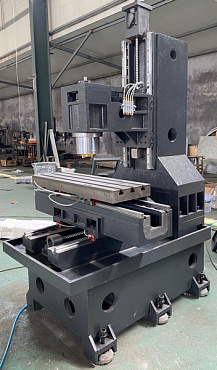

ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность. |
|

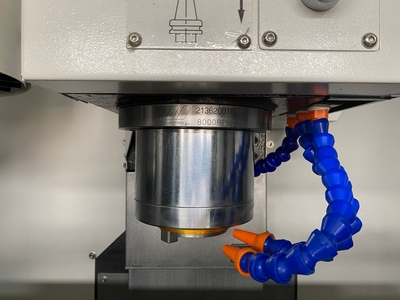

ШПИНДЕЛЬ Шпиндель производства компании VOLIS (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 35 / 47,8 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
|

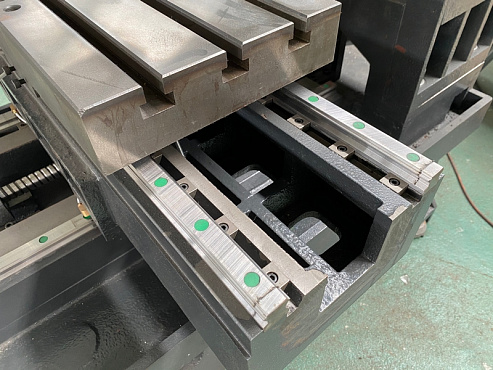

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ КАЧЕНИЯ На станках установлены линейные направляющие качения по осям X / Y / Z производства HIWIN или PMI (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
|

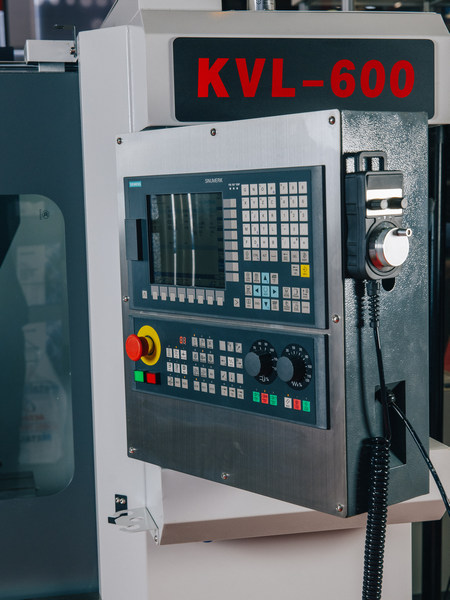

СИСТЕМА ЧПУ SIEMENS Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens. Особенности системы ЧПУ Siemens Sinumerik 808D:
|
|

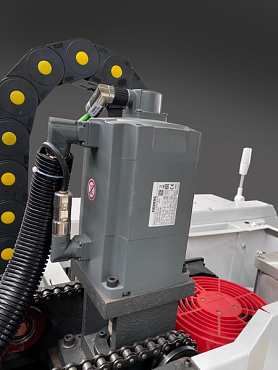

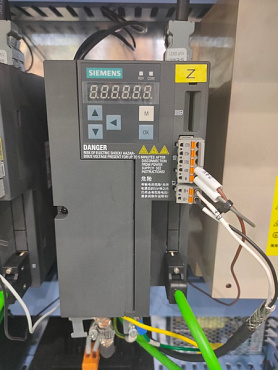

ПРИВОДЫ ПОДАЧ ПО ОСЯМ X / Y / Z На станках установлены оригинальные приводы подач от производителя Siemens, что обеспечивает высокую надежность и плавность перемещений. |
|

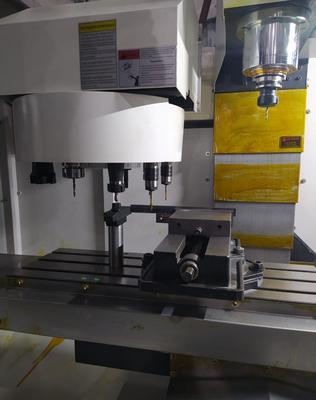

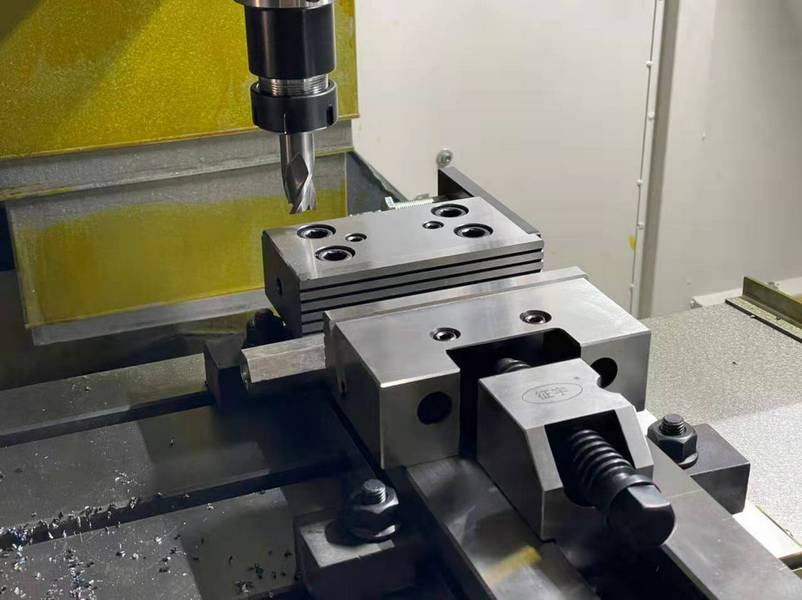

РАБОЧАЯ ЗОНА |
|

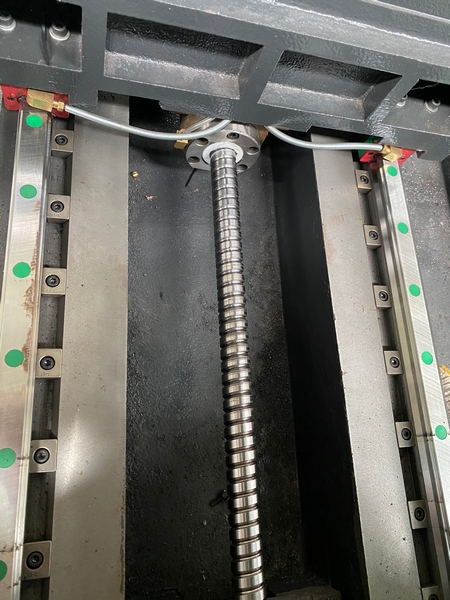

ШВП |
|

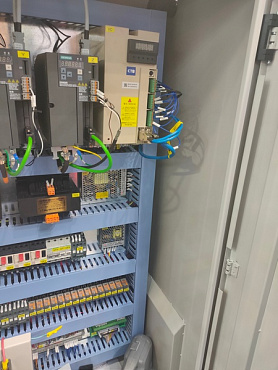

ЭЛЕКТРОШКАФ |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|

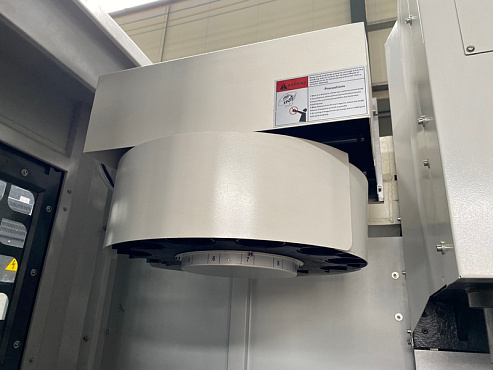

АВТОМАТИЧЕСКАЯ СИСТЕМА СМЕНЫ ИНСТРУМЕНТА Обрабатывающие центры KVL-Q 500 / 600 оснащены 12-ти и 16-ти позиционной системой смены инструмента – тип «зонтик». Время смены инструмента – 8 секунд. |
|

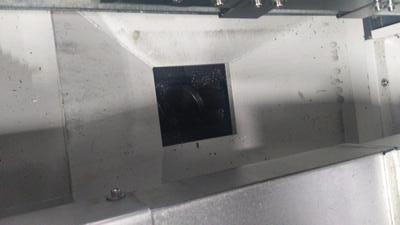

ТРАНСПОРТЁР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ШНЕКОВОГО ТИПА С ТЕЛЕЖКОЙ Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С шнековым конвейером поставляется корзина для сбора стружки. |
|

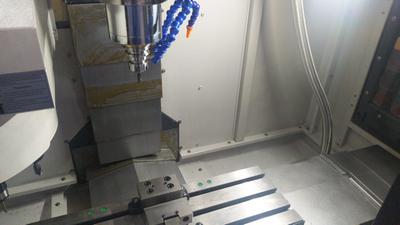

ТЕЛЕСКОПИЧЕСКИЯ ЗАЩИТА НАПРАВЛЯЮЩИХ ПО ВСЕМ ОСЯМ Полностью закрытая рабочая зона с защитными телескопическими кожухам по осям XYZ обеспечивает надежность и защиту от протекания СОЖ. |
|
СИСТЕМА ПОДАЧИ СОЖ На станках установлена система подачи СОЖ с баком емкостью 80 литров. |
|

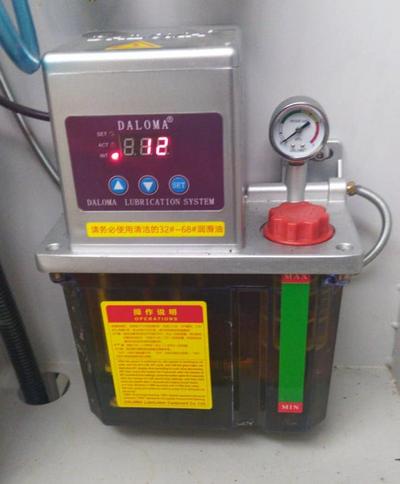

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
|

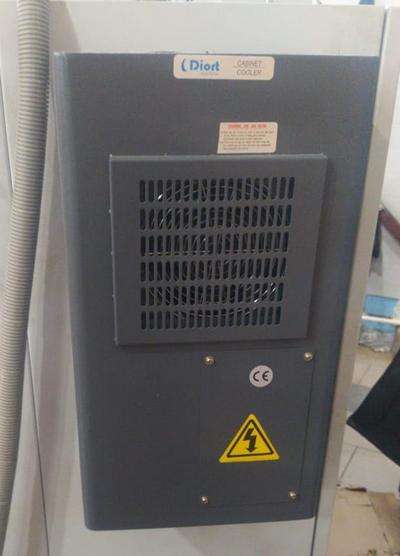

КОНДИЦИОНЕР ДЛЯ ЭЛЕКТРОШКАФА Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
|

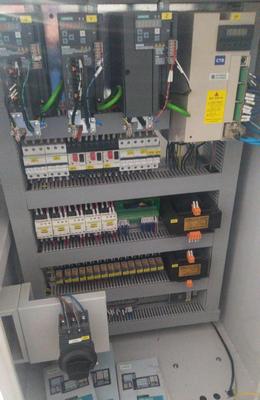

ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS / OMRON / SCHNEIDER Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Siemens, Omron и Schneider. |
|

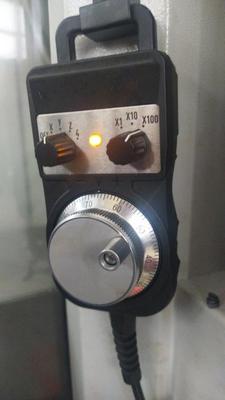

МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ Поворотная стойка системы ЧПУ Siemens 808 оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси). |
|
СИГНАЛЬНАЯ ЛАМПА Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка. |
|

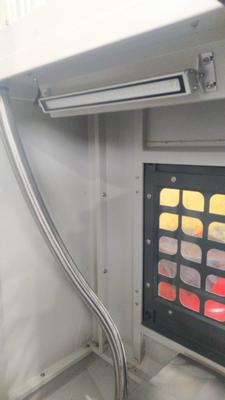

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
|

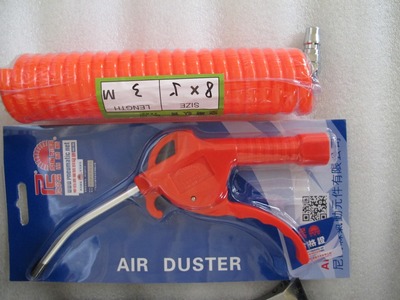

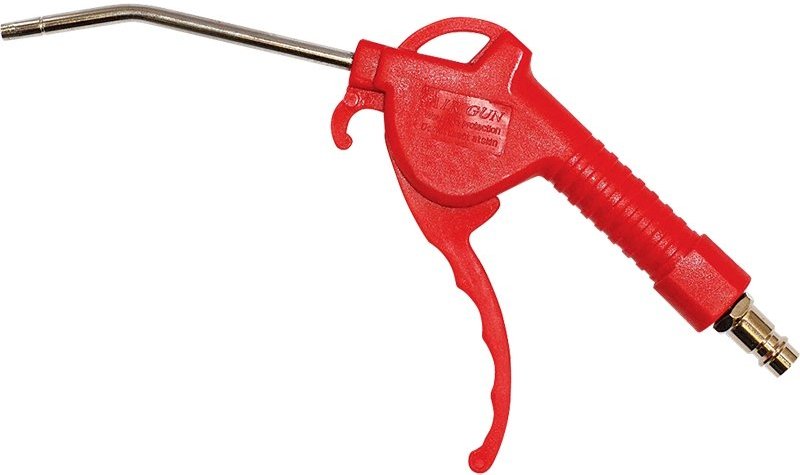

ПИСТОЛЕТ ОБДУВА ВОЗДУХОМ Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки и уборки рабочей зоны станка. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|

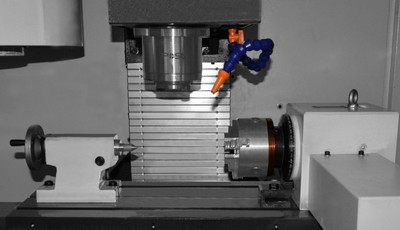

ПОВОРОТНЫЙ СТОЛ (4-Я ОСЬ) Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой, что позволит значительно расширить технологические возможности оборудования и обрабатывать тела вращения. |
|

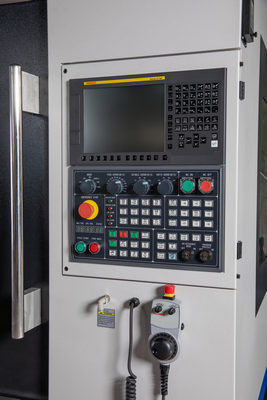

СИСТЕМА ЧПУ FANUC 0I-MF(5) Возможна замена стандартной системы ЧПУ на ЧПУ FANUC 0i-MF(5). Особенности:
|
|

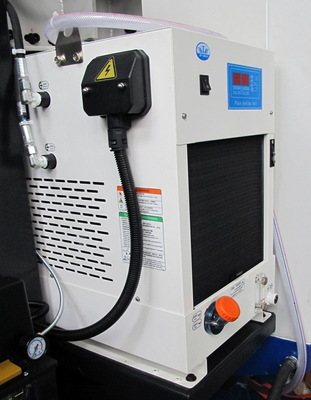

МАСЛЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. |
КОМПЛЕКТАЦИЯ ПОСТАВКИ МОДЕЛЕЙ KVL-Q 500 / 600:
- Система ЧПУ SIEMENS 808D, USB порт, MPG пульт
- Шпиндель BT- 40 производства VOLIS (Тайвань), 8000 об/мин, мощность главного двигателя 5,5 / 7,5 кВт производства CTB (Китай), привод ремень
- Линейные направляющие качения HIWIN (или PMI) производства Тайвань
- Автоматическое устройство смены инструмента на 12 / 16 позиций (тип зонтик)
- Автоматическая система смазки
- Пистолет обдува воздухом
- Обдув шпинделя при смене инструмента
- Электрошкаф СЕ (компоненты Schneider / Omron)
- Кондиционер электрошкафа
- Жесткое нарезание резьбы
- Транспортер для удаления стружки шнекового типа с тележкой
- Освещение рабочей зоны
- Телескопическая защита направляющих по всем осям
- Блокировка дверей
- Кабинетная защита зоны обработки
- Система подачи СОЖ
- Сигнальная лампа аварийного оповещения
- Комплект опор для монтажа станка
- Комплект инструмента для обслуживания станка
- Руководство по эксплуатации на русском языке
