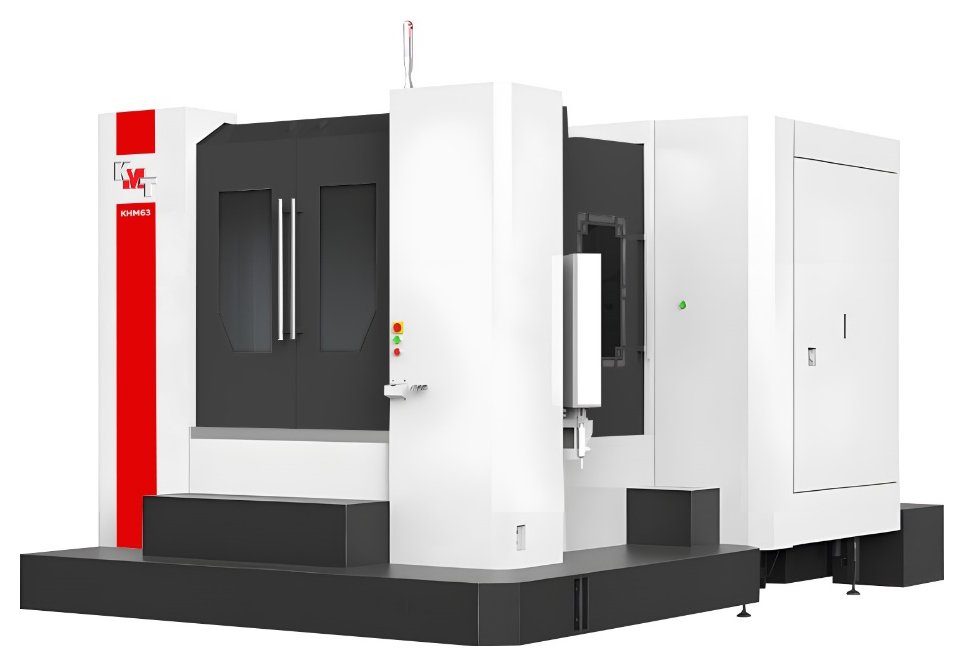

Горизонтальный обрабатывающий центр KMT KHM-500
- Система ЧПУ Fanuc
- Размер стола 500 x 500 мм
- Перемещение по оси Х 1100 мм
- Перемещение по оси Y 600 мм
- Колонная конструкция
- Направляющие
- Шпиндель
- Механизм подачи
- Инструментальный магазин
- Система ЧПУ FANUC 0i-MF (тип 1)
- Держатель инструмента BBT (BIG PLUS)
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| Система ЧПУ Fanuc oi-MF Plus(1), LCD 10,4” | |
| Инструкция на русском языке | |
| Контроль плавного хода | |
| Мобильный пульт MPG | |
| Функции G68.2 и G53.1 | |
| M30 авто останов | |
| Жесткое нарезание резьбы | |
| Главный двигатель Fanuc 11/22 кВт | |
| Инструментальный магазин на 24 позиций (тип рука) | |
| Индексация рабочего стола 0.001° | |
| Система подачи СОЖ | |
| Оптическая линейка поворота стола | |
| Пистолет СОЖ | |
| Пневматический пистолет | |
| Водяная система охлаждение шпинделя | |
| Продувка шпинделя воздухом | |
| Серводвигатели Fanuc по осям X/Y/Z | |
| Трехцветная сигнальная лампа | |
| Транспортер для удаления стружки с тележкой | |
| Автоматическая система смазки | |
| Пистолет для обдува воздухом рабочей зоны | |
| Рабочее освещение станка | |
| Внутренний смыв стружки | |
| Кабинетная защита зоны резания | |
| Конвейер стружки ленточного типа с корзиной | |
| Сепаратор СОЖ дисковый тип | |
| CE стандарт электрошкафа | |
| Телескопическая защита направляющих по осям X/Y/Z | |
| Кондиционер электрошкафа | |
| Инструмент для обслуживания станка |
-

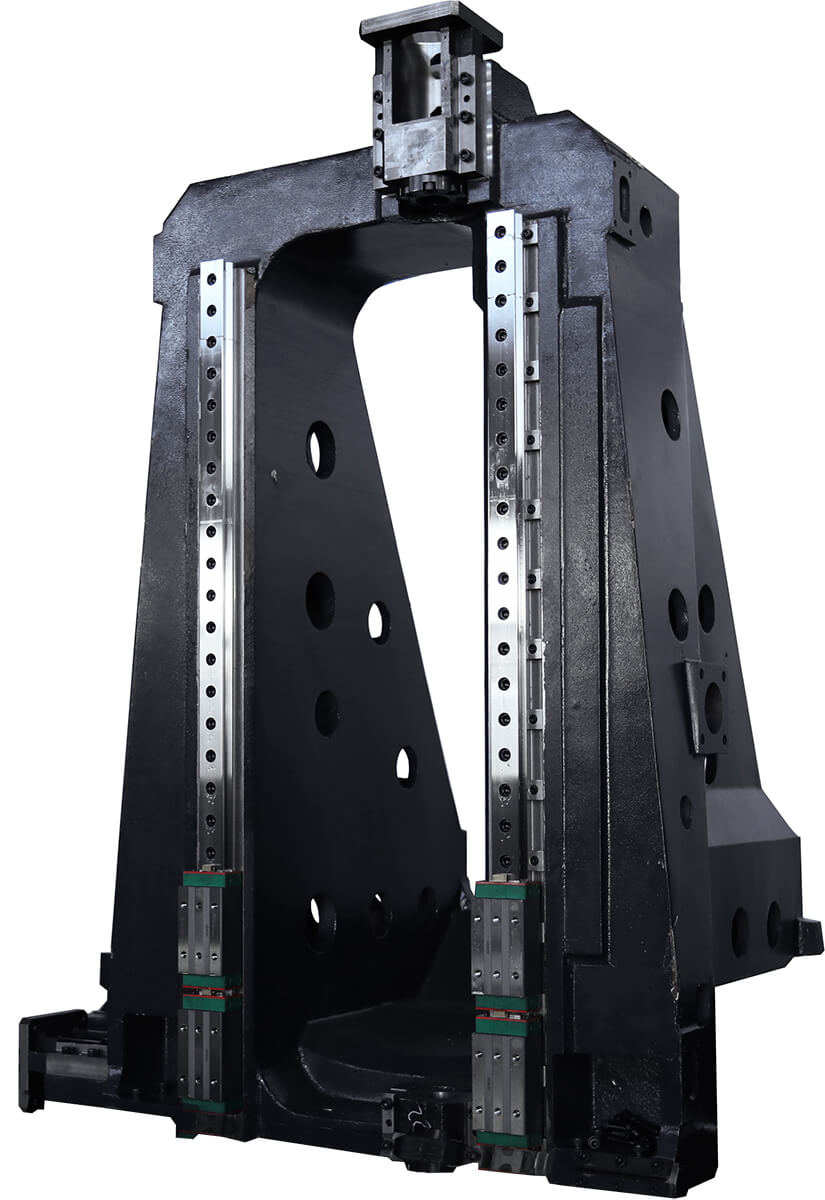

Колонная конструкция
Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.
Толщина стенки литья – 200 мм.
-

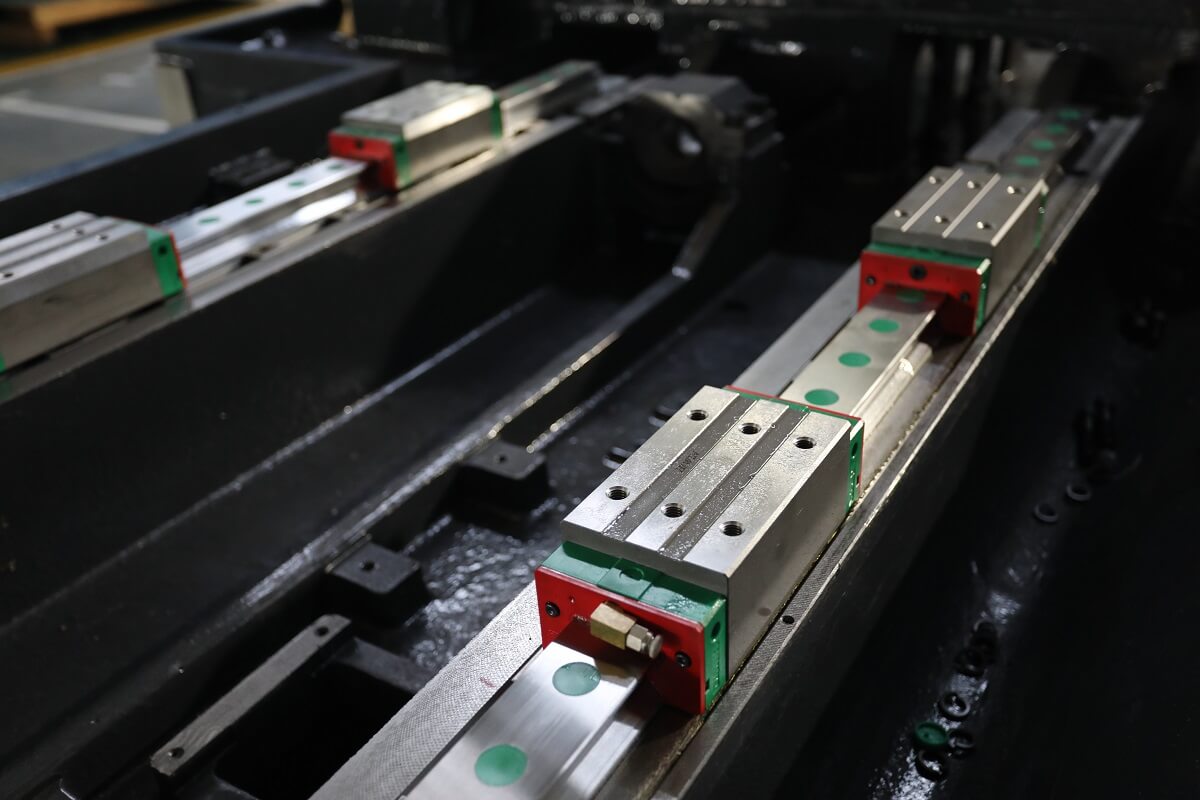

Направляющие
По осям X, Y, Z установлены роликовые направляющие THK (Япония) усиленной конструкции.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание. -

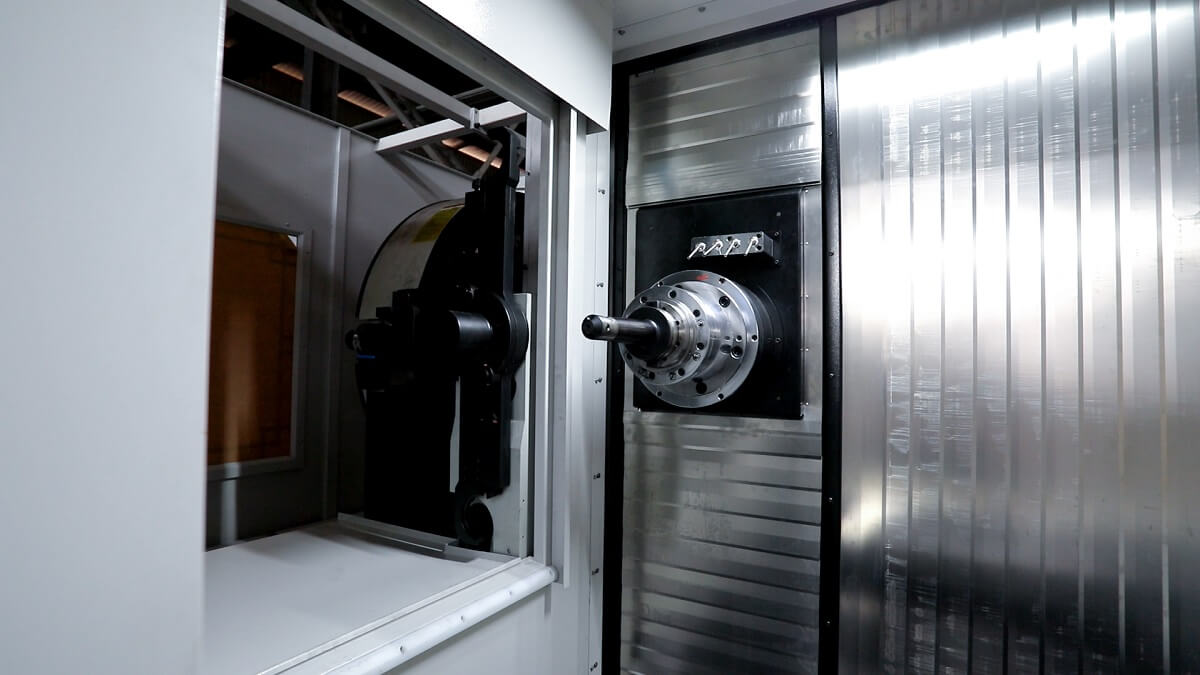

Шпиндель
Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ.
- Тяговое усилие шпинделя составляет 1800 кгс (17640 Н)
- Конус шпинделя BT50
- Производство Тайвань
-

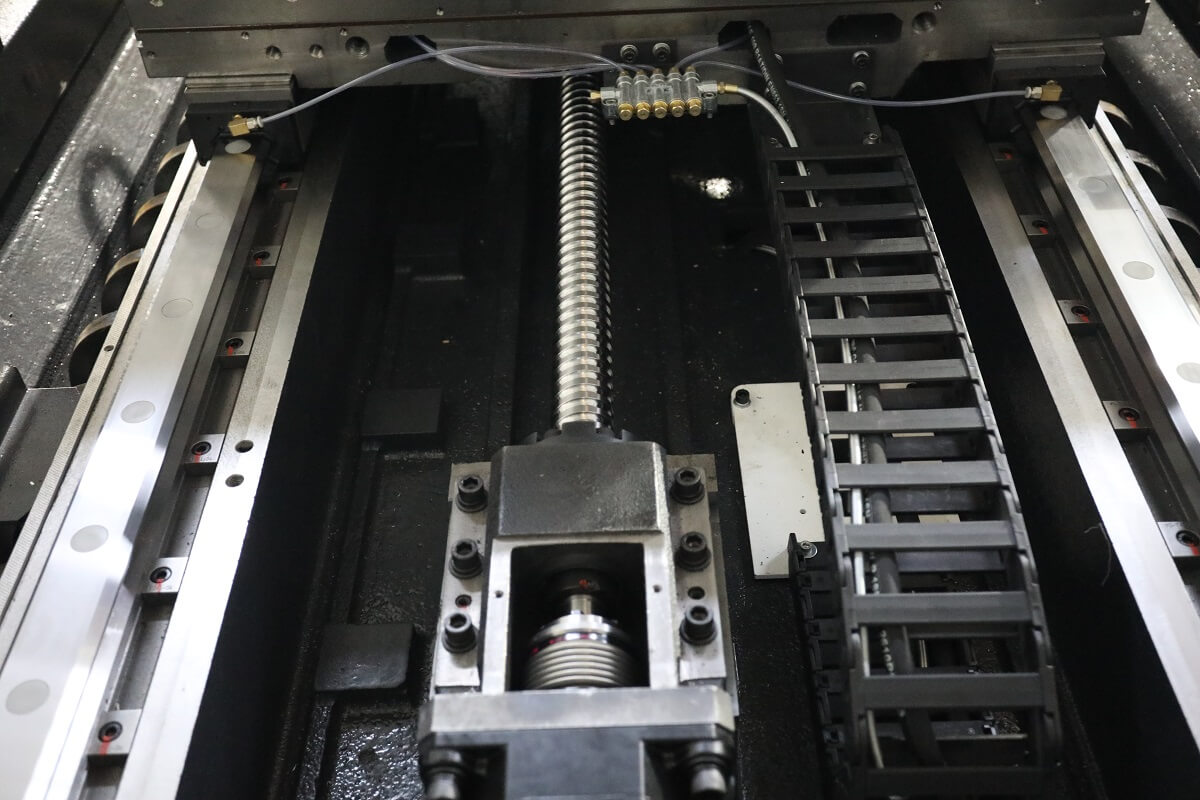

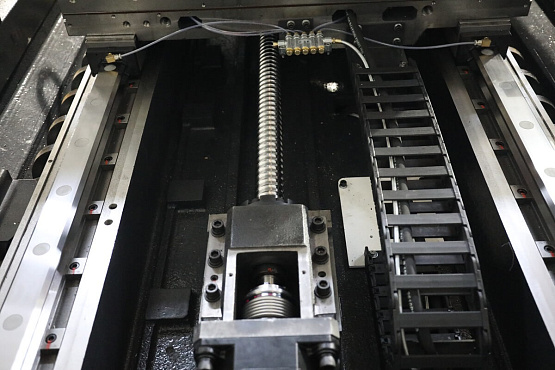

Механизм подачи
Для всех осей используются высокоточные роликовые ШВП с подшипниками FAG / NSK / NACHI (Германия / Япония).
Обеспечивается высокая точность:
- точность позиционирования 0,0048 мм
- повторяемость ±0,004 мм
Диаметр и шаг ШВП по осям X / Y / Z: 4016 / 4016 / 4016 мм
-

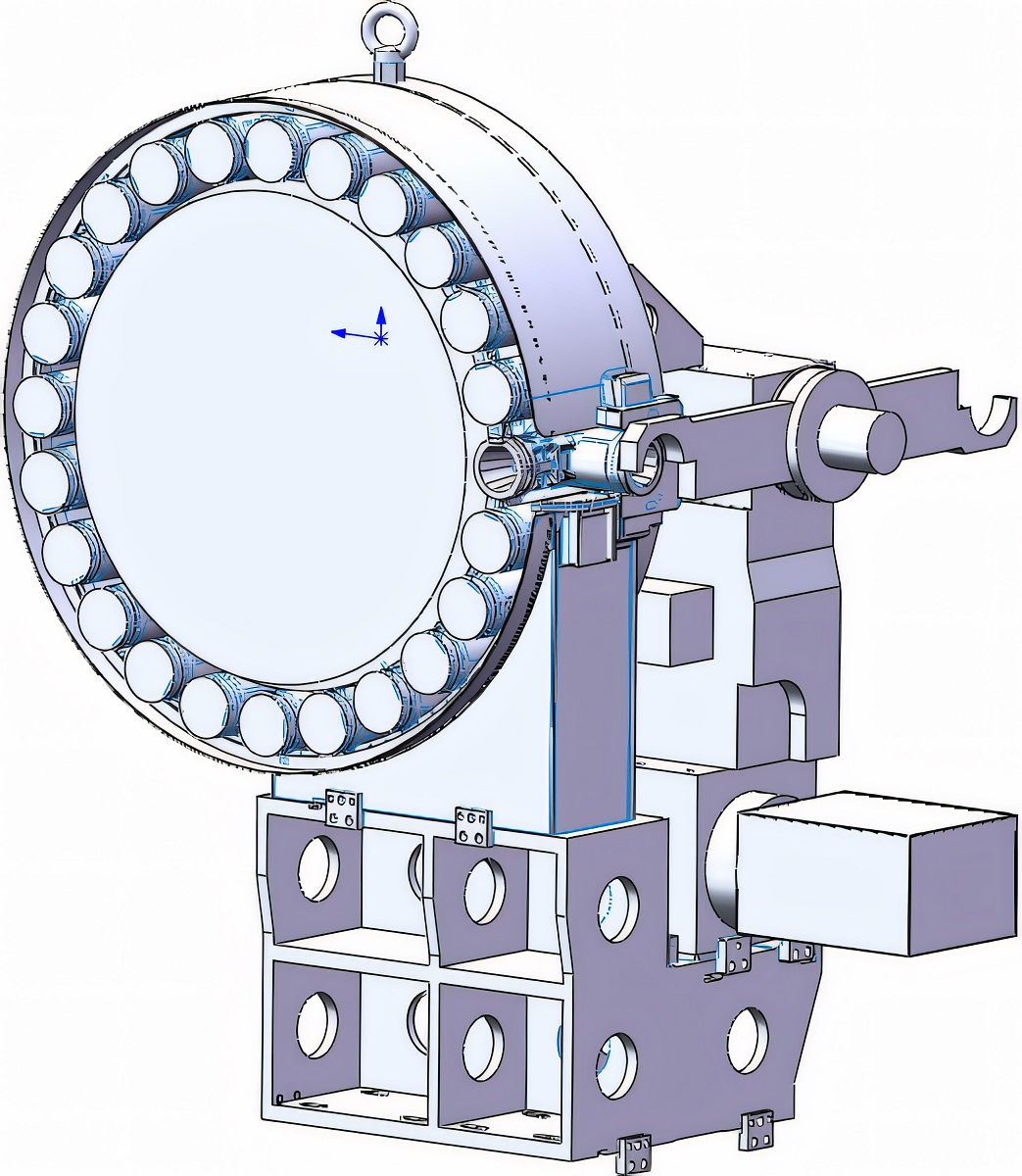

Инструментальный магазин
На станке установлено автоматическое устройство смены инструмента на 24 позиции производства Тайвань. По сравнению с “перевернутой” Т-формой, короткий рычаг ATC, что позволяет уменьшить время смены инструмента.
-

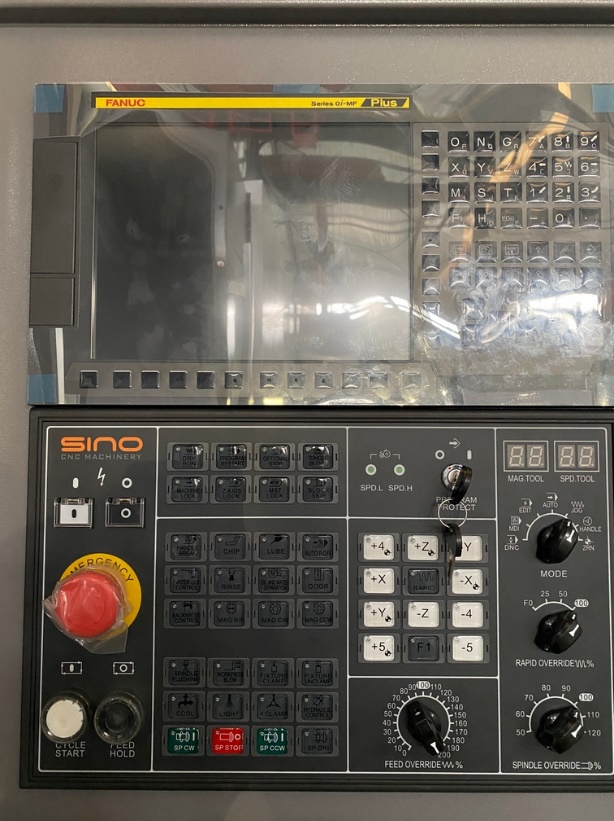

Система ЧПУ FANUC 0i-MF (тип 1)
В базовой комплектации обновлённая система ЧПУ FANUC 0i-MF (тип 1):
- LCD монитор 10,4 дюймов
- AICC II (400 кадров)
- Плавный контроль запуска (Jerk control)
- 400 кадров считывания
- Функции G68.2 и G53.1 (пересчет нулевых точек)
- Manual Guide на русском языке
-
Держатель инструмента BBT (BIG PLUS)
- Увеличенная площадь контакта: BBT имеют большую площадь контакта, что обеспечивает более стабильное крепление инструмента и снижает вибрацию.
- Двойной контакт: BBT обеспечивают двойной контакт между держателем и шпинделем, что повышает производительность и точность обработки.
- Повышенная жесткость: Благодаря увеличенной площади контакта BBT обеспечивают более высокую жесткость обработки, что позволяет работать на высоких скоростях с минимальным биением.
- Повышенная повторяемость: BBT предотвращают осевое смещение и обеспечивают точное позиционирование инструмента, что повышает повторяемость процесса.
- Противодействие коррозии: BBT предотвращают фреттинг-коррозию, обеспечивая более долгий срок службы.
- Улучшенная округлость: BBT обеспечивают более высокую точность обработки и лучшую округлость при растачивании.
- Взаимозаменяемость: BBT легко интегрируются с современными станками ЧПУ и позволяют использовать обычные держатели инструментов BT при необходимости.
НАЗНАЧЕНИЕ:
Станок KMT KHM-500 предназначен для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Горизонтальные обрабатывающие центры серии KHM широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Система ЧПУ Fanuc oi-MF Plus(1), AICC II (400 кадров);
- Шпиндель BBT40;
- Скорость 15 000 об/мин;
- СОЖ через шпиндель 30 Бар;
- Индексация 0,001 град.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
КОЛОННАЯ КОНСТРУКЦИЯ Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам. Толщина стенки литья – 200 мм. |
|
НАПРАВЛЯЮЩИЕ По осям X, Y, Z установлены роликовые направляющие PMI / THK / HIWIN (Тайвань) усиленной конструкции. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2 – 4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание. |
|
ШПИНДЕЛЬ Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ.
|
|
МЕХАНИЗМ ПОДАЧИ Для всех осей используются высокоточные роликовые ШВП с подшипниками FAG / NSK / NACHI (Германия / Япония). Обеспечивается высокая точность:
Диаметр и шаг ШВП по осям X / Y / Z: 4016 / 4016 / 4016 мм |
|
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН На станке установлено автоматическое устройство смены инструмента на 24 позиции производства Тайвань. По сравнению с “перевернутой” Т-формой, короткий рычаг ATC, что позволяет уменьшить время смены инструмента. |
|
СИСТЕМА ЧПУ FANUC 0i-MF (ТИП 1) В базовой комплектации обновлённая система ЧПУ FANUC 0i-MF (тип 1):
|
|
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА BBT (BIG PLUS)
|
