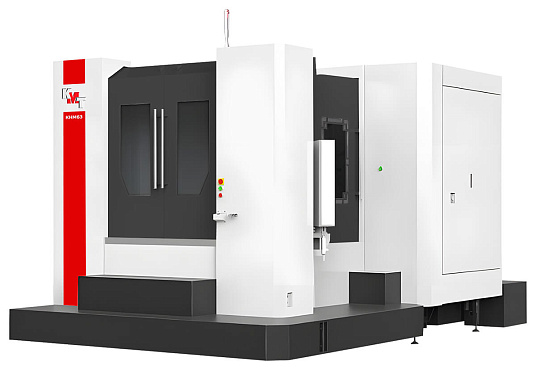

Горизонтальный обрабатывающий центр KHM 63

26 710 160 ₽ (KHM 63)

НАЗНАЧЕНИЕ:

Станки предназначены для точной и высокопродуктивной обработки коробчатых и плоских деталей из углеродистой стали, нержавеющей стали, серого чугуна и различных сплавов. Также возможно применение для обработки форм, штампов и серийного производства деталей с использованием системы смены паллет.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Горизонтальные обрабатывающие центры серии KHM широко используется в производстве пресс-форм, военной, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за одну установку обрабатывать деталь с четырёх сторон. Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки и жесткости конструкции;
  • Т-образная конструкция станины с подвижной колонной усилена ребрами жесткости, что позволяет поглощать ударную нагрузку и гарантирует виброустойчивость конструкции при тяжелых режимах резания;
  • Компактная конструкция с высокой жесткостью и оптимизированной компоновкой. Усиленная силовая поддержка за колонной и заниженный центр тяжести эффективно способствуют снижению ударной нагрузки, что положительным образом влияет на срок службы всего станка;
  • Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам. Толщина стенки литья – 200 мм;
  • Оснащен приводом через GTP редуктор 2G250. Предназначен для увеличения крутящего момента для работы с большими съёмами материала. Высокая надежность и точность.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

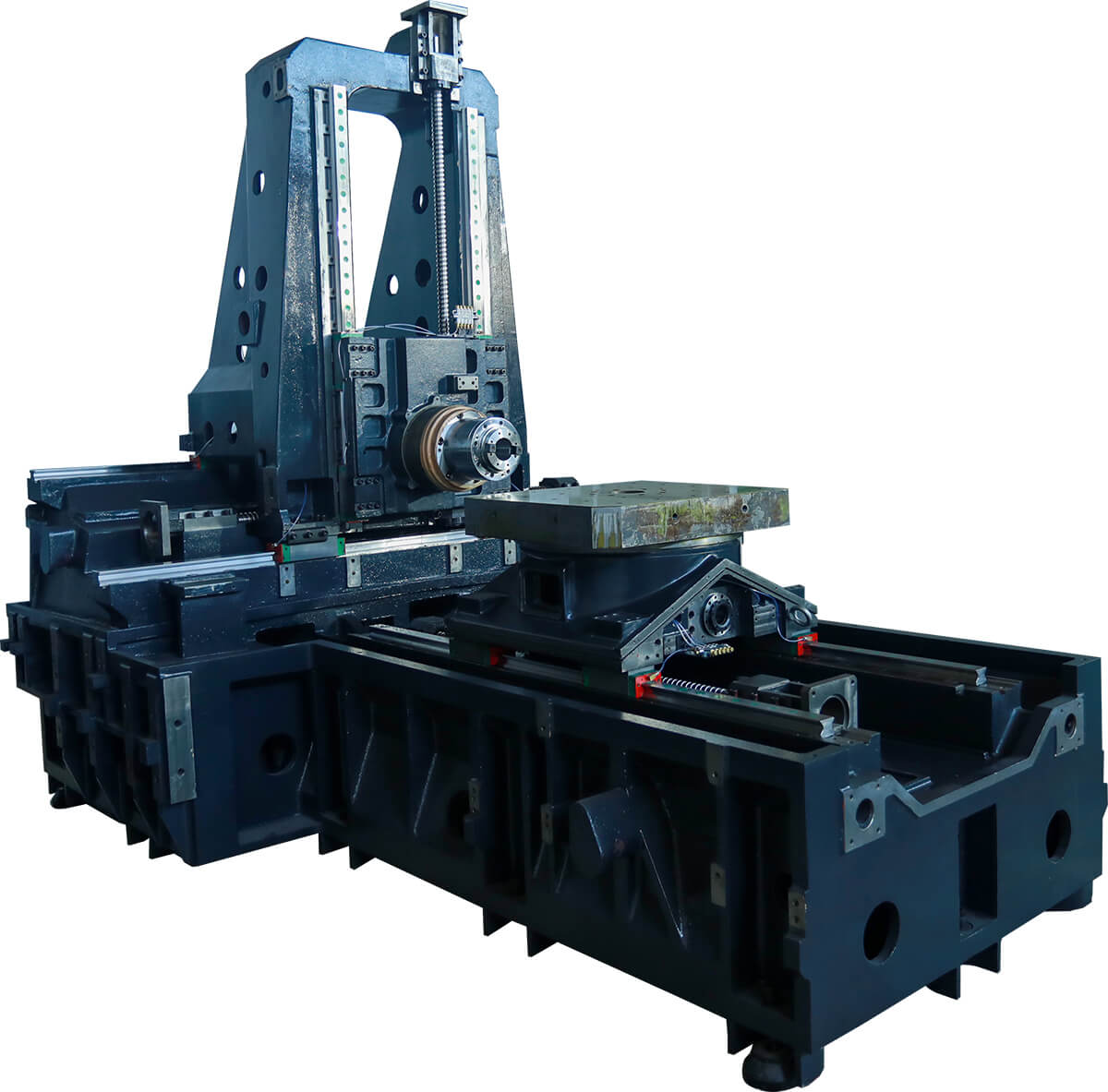

СТАНИНА

Т-образная конструкция станины с подвижной колонной усилена ребрами жесткости, что позволяет поглощать ударную нагрузку и гарантирует виброустойчивость конструкции при тяжелых режимах резания.

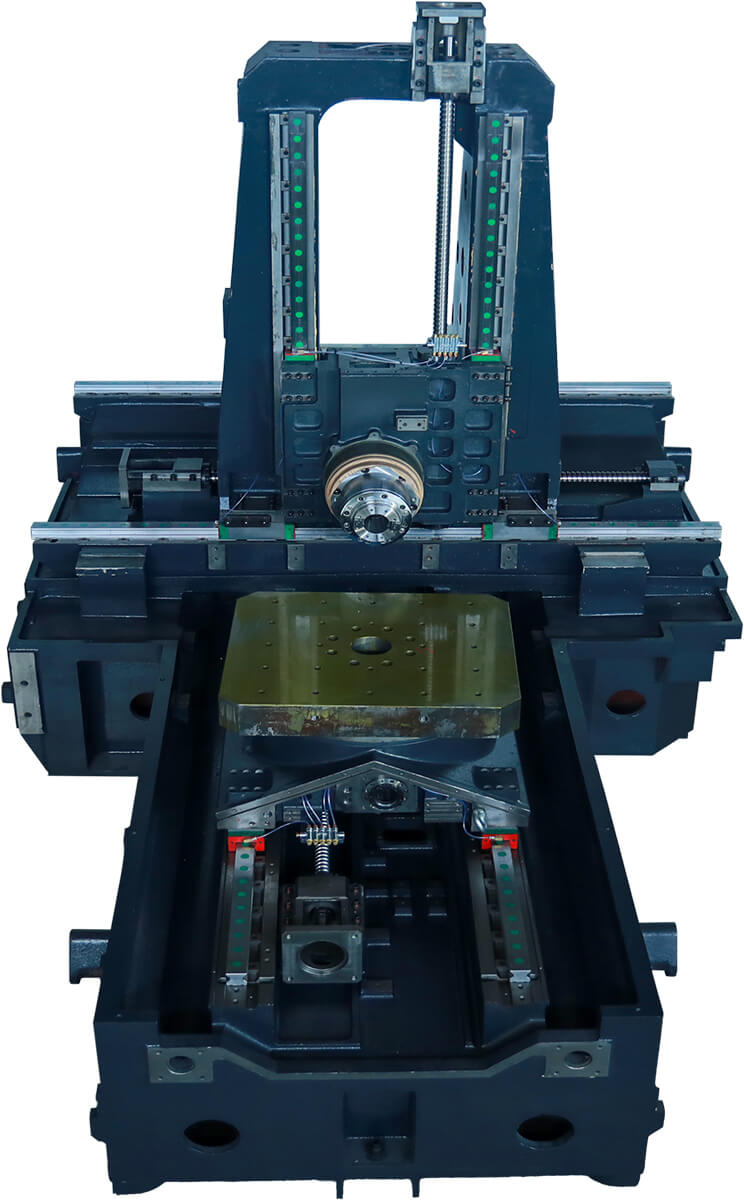

КОМПОНОВКА СТАНКА

Компактная конструкция с высокой жесткостью, оптимизированная компоновка. А усиленная силовая поддержка за колонной и заниженный центр тяжести эффективно способствуют снижению ударной нагрузки, что положительным образом влияет на срок службы всего станка.

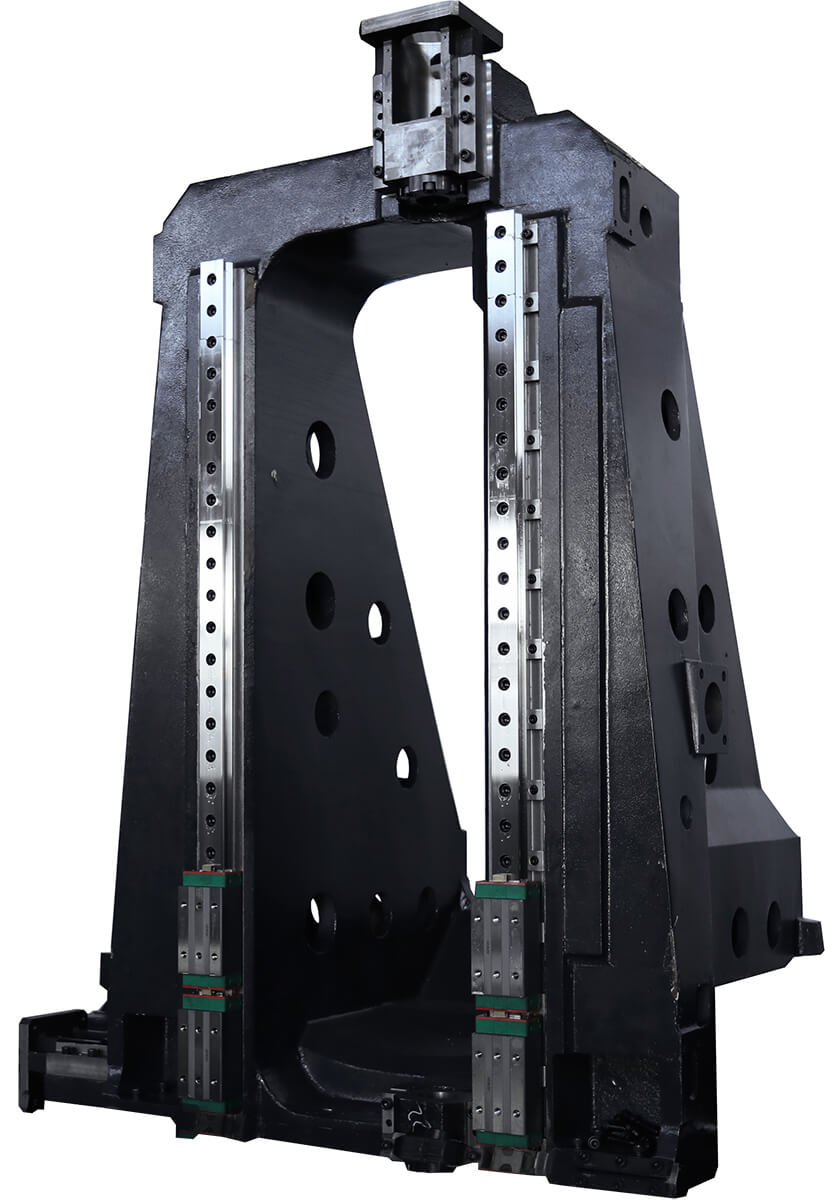

КОЛОННАЯ КОНСТРУКЦИЯ

Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.

Толщина стенки литья – 200 мм.

НАПРАВЛЯЮЩИЕ

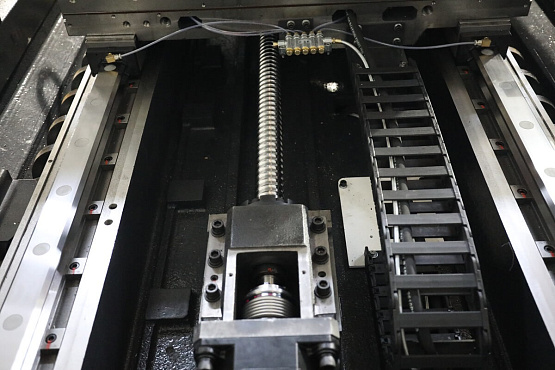

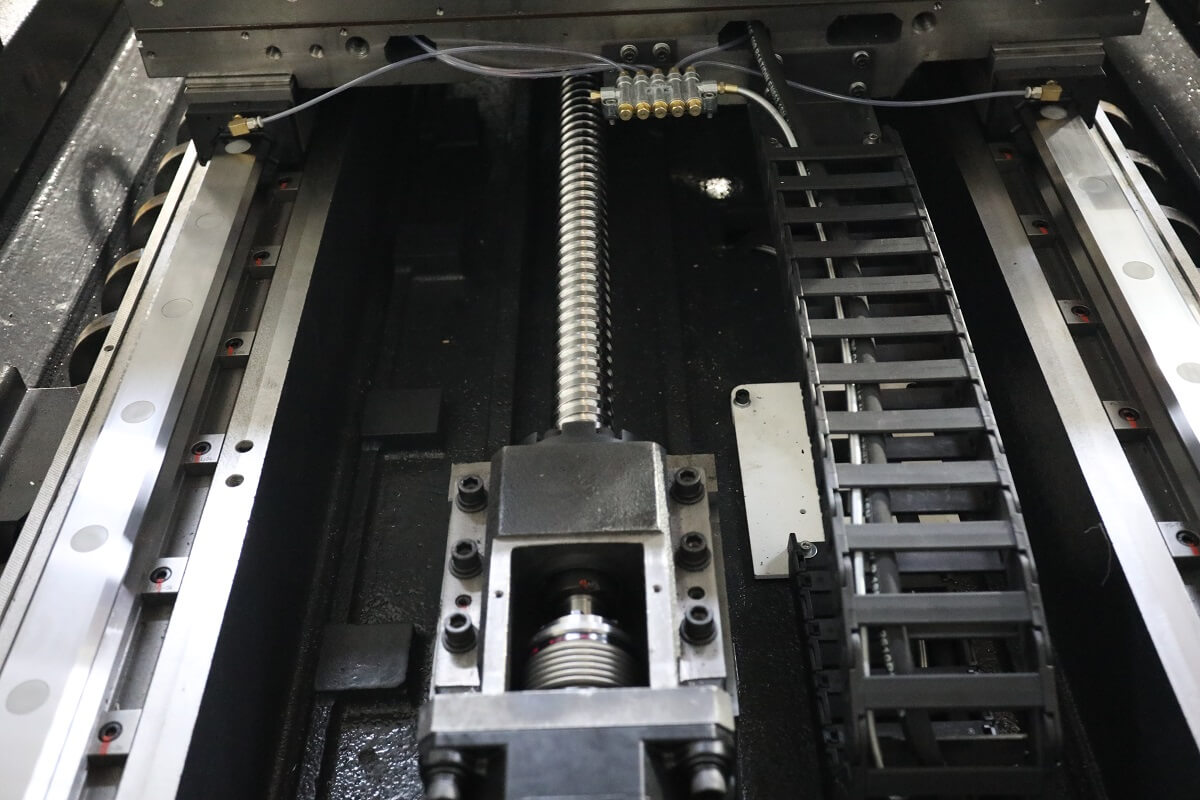

По осям X, Y, Z установлены роликовые направляющие PMI / THK / HIWIN (Тайвань) усиленной конструкции.

Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку.

Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

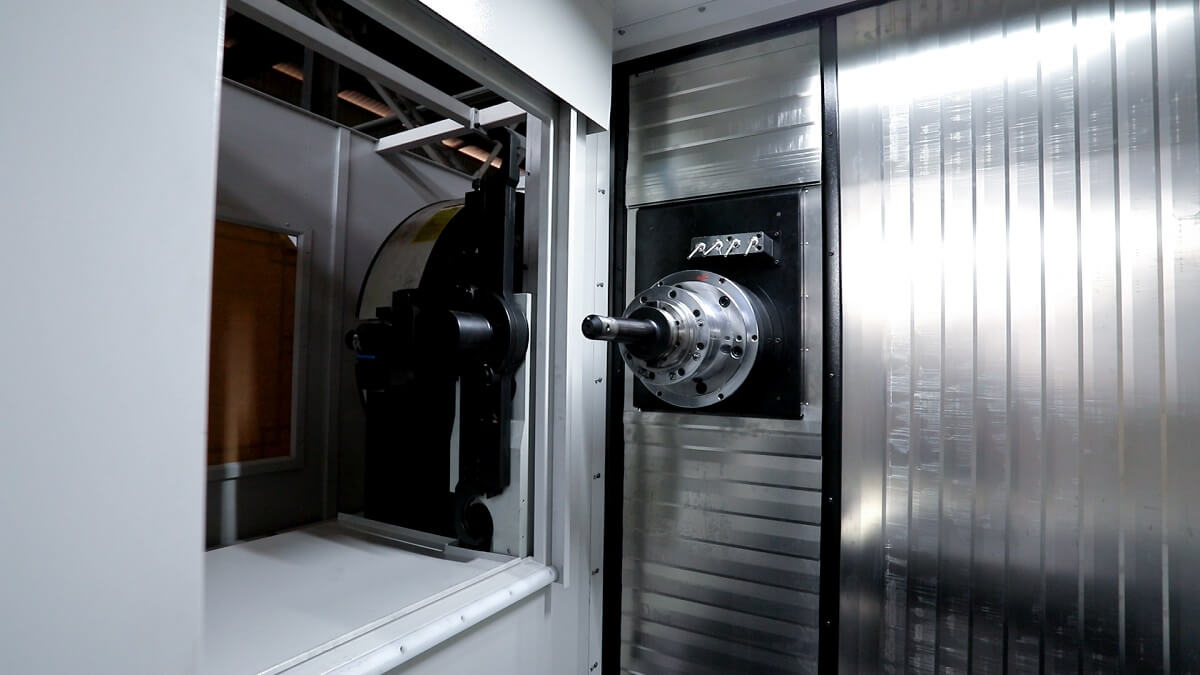

ШПИНДЕЛЬ

Шпиндель оснащен защитным устройством и полностью защищен от проникновения смазочно-охлаждающей жидкости. На торце шпинделя установлено кольцо с форсунками для подачи СОЖ.

  • Тяговое усилие шпинделя составляет 1800 кгс (17640 Н)
  • Конус шпинделя BT50
  • Производство Тайвань

МЕХАНИЗМ ПОДАЧИ

Для всех осей используются высокоточные роликовые ШВП с подшипниками FAG / NSK / NACHI (Германия / Япония).

Обеспечивается высокая точность:

  • точность позиционирования 0,01 мм
  • повторяемость ±0,006 мм

Диаметр и шаг ШВП по осям X / Y / Z: 4012 / 4012 / 5012 мм

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН

На станке установлено автоматическое устройство смены инструмента на 24 позиции производства Тайвань. По сравнению с “перевернутой” Т-формой, короткий рычаг ATC, что позволяет уменьшить время смены инструмента.

GTP РЕДУКТОР 2G250

Предназначен для увеличения крутящего момента для работы с большими съёмам материала.

  • Производство Тайвань
  • Высокая надежность и точность

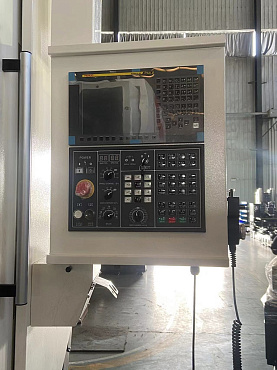

СИСТЕМА ЧПУ FANUC 0i-MF (тип 1)

В базовой комплектации обновлённая система ЧПУ FANUC 0i-MF (тип 1):

  • LCD монитор 10,4 дюймов
  • AICC II (400 кадров)
  • Плавный контроль запуска (Jerk control)
  • 400 кадров считывания
  • Функции G68.2 и G53.1 (пересчет нулевых точек)
  • Manual Guide на русском языке

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc oi-MF Plus(1)
Manual Guide
Функции G68.2 и G53.1
Главный двигатель Fanuc α18/8000-В
Редуктор 2G250 (Тайвань)
Инструментальный магазин на 40 позиций (тип рука)
Индексация рабочего стола 0.001°
Система подачи СОЖ в зону резания через форсунки
Подача СОЖ через шпиндель 20 Бар
Воздушная система охлаждения шпинделя
Серводвигатели Fanuc по осям X / Y / Z
Жесткое нарезание резьбы
Трехцветная сигнальная лампа
Транспортер для удаления стружки с тележкой
Автоматическая система смазки
Система подачи воздуха через шпиндель
Система подачи СОЖ в зону резания
Пистолет для обдува воздухом рабочей зоны
Рабочее освещение станка
Кабинетная защита зоны резания
Конвейер стружки ленточного типа с корзиной
М30 функция автоматического отключения
Сепаратор СОЖ
Уловитель масляного тумана
CE стандарт электрошкафа
Телескопическая защита направляющих по осям X / Y / Z
Электрошкаф с теплообменником
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке
