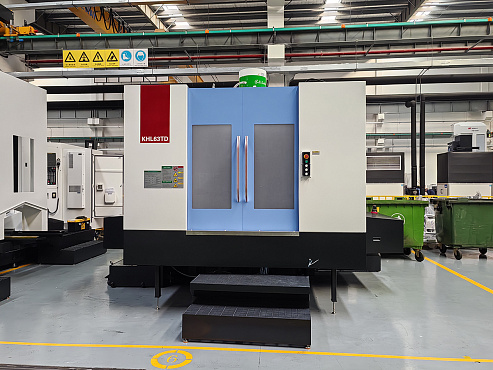

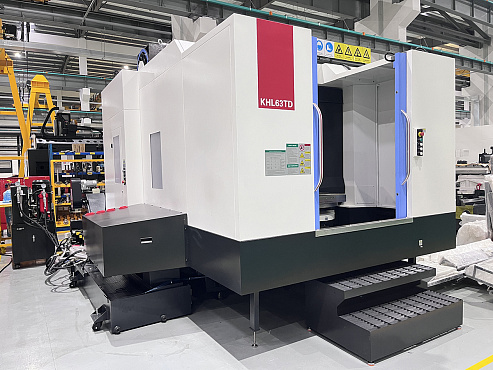

Горизонтальный обрабатывающий центр KHL 80

0 отзывов

Смотреть видео

2 видео

Краткие характеристики:

Перемещение по оси Х 1000 мм
Перемещение по оси Y 900 мм
Перемещение по оси Z 900 мм
Размеры рабочего стола 800 х 800 мм

Все характеристики

Особенности:

Колонная конструкция
Конструкция станка
Станина
Роликовые направляющие HIWIN (Тайвань)
Шпиндель
Механизм подачи

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы
ЗИП

Модель

KHL 80

Цена

37 061 033 ₽

18 563 556 ₽

27 423 435 ₽

Цена со скидкой

34 466 761 ₽

28 598 459 ₽ +55%

25 503 795 ₽ -6%

Мощность электродвигателя главного привода, кВт

18,5 / 22

15 / 18,5

18,5 / 22

22 / 26

Перемещение по оси Х, мм

1000

900

1000

1400

2200

Перемещение по оси Y, мм

900

750

850

1020

1500

Перемещение по оси Z, мм

900

800

850

1050

1500

Размеры рабочего стола, мм

800 х 800

500 х 500

630 х 630

1000 х 1000

1250 х 1250

Наибольшая нагрузка на стол, кг

1600

500

1200

2000

4000

Обороты шпинделя

20 - 4500

20 - 10000

20 - 4500

20 - 3500

Длина, мм

8200

7200

7400

7500

9800

Ширина, мм

5800

3500

5400

5000

7600

Высота, мм

4700

3900

4500

4700

4900

Вес, кг

24 000

18 000

22 000

27 000

38 000

Входит в подборки:
Серия KHL

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Система ЧПУ Fanuc
	Система смены инструмента

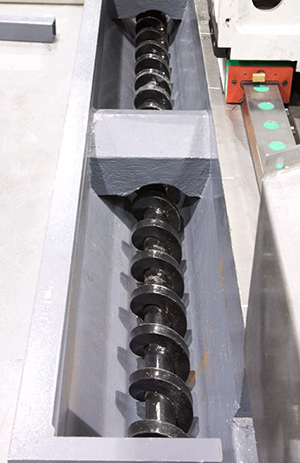

	Шнековый удалитель стружки

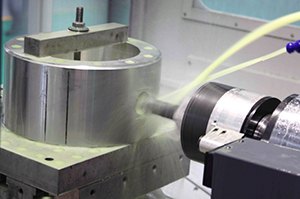

	Система подачи СОЖ
	Автоматическая система смазки

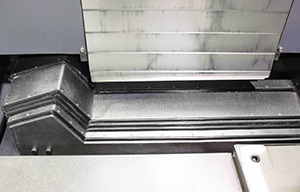

	Защита направляющих Х, Y, Z
Система охлаждения шпинделя
ШВП с внутренним охлаждением
Жесткое нарезание резьбы
Теплообменник электрошкафа
Полное ограждение
Лампа-индикатор состояния
Лампа освещения
Инструментальный набор
Опоры
Документация на русском языке

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

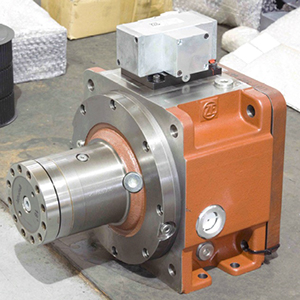

	ZF-редуктор

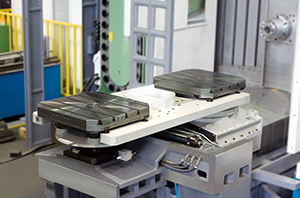

	Палетная система

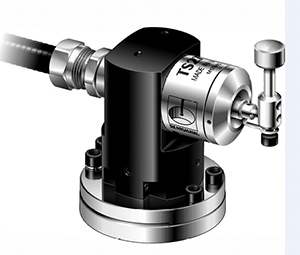

	Система измерения инструмента

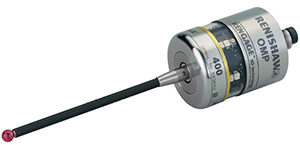

	Система измерения детали
	Оптические линейки по осям X, Y, Z
	Подача СОЖ через шпиндель
Система ЧПУ SIEMENS
Индексация стола 0,001°

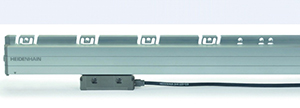

Оптические линейки (3оси HEIDENHAIN)
Увеличение мощности шпинделя
Изменение размеров Т-образного паза
Рабочий стол с резьбовыми отверстиями
Высокоскоростной шпиндель
Система охлаждения с увеличенным давлением
Магазин инструмента на 60 позиций
Магазин инструмента на 80 позиций
Магазин инструмента на 120 позиций
Магазин инструмента на 160 позиций
Уловитель масленого тумана
Масленый сепаратор
Водяной пистолет
Воздушный пистолет
Кондиционер электрошкафа
Автоматическая дверь
Увеличение объема памяти программ
СЕ комплектация
Конус шпинделя САТ

Конструктивные особенности

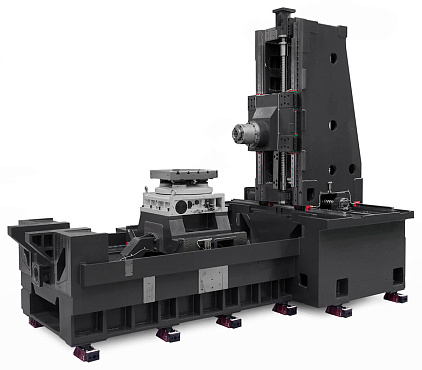

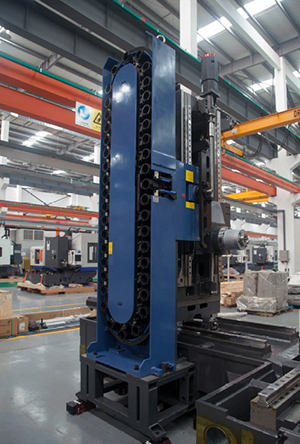

Колонная конструкция

Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.
Конструкция станка

Компактная конструкция с высокой жесткостью, оптимизированная компоновка.

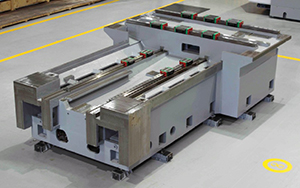

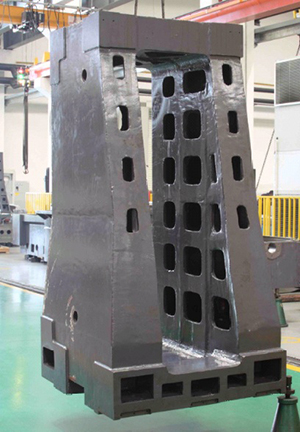

Станина

Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности.
Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности.
Дополнительная жесткость/твердость достигается заполнением узлов станка виброгасящим материалом.

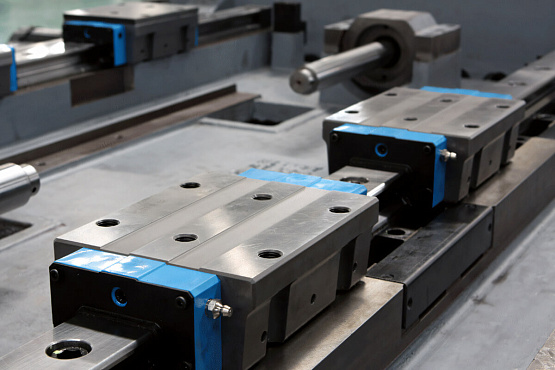

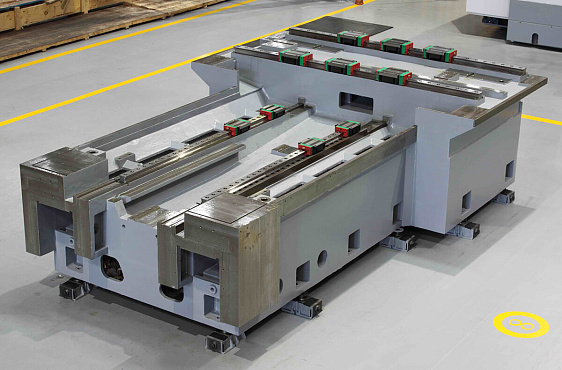

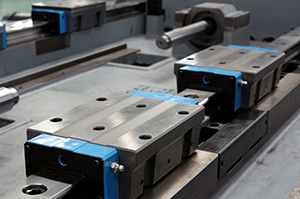

Роликовые направляющие HIWIN (Тайвань)

По осям X, Y, Z установлены роликовые направляющие HIWIN (Тайвань) усиленной конструкции.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2 - 4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.

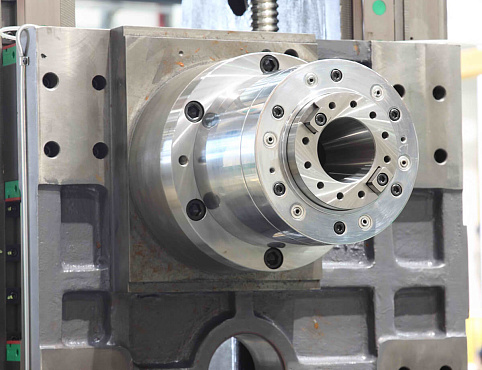

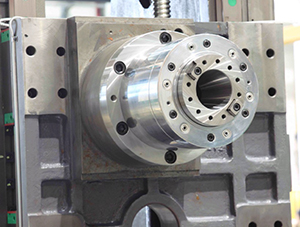

Шпиндель

Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка.
Охлаждение шпинделя осуществляется маслом с постоянной температурой, обеспечивая низкую тепловую деформацию.

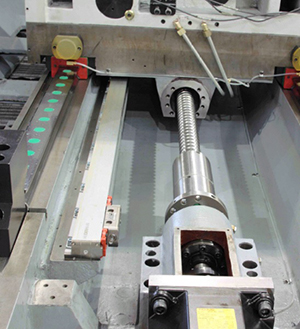

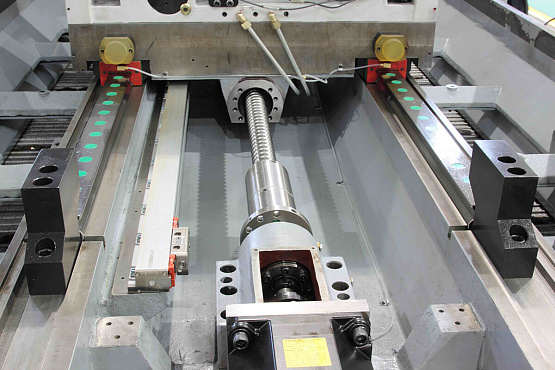

Механизм подачи
Для всех осей используются высокоточные ШВП с подшипниками NSK-Япония.
Обеспечивается высокая точность:
- точность позиционирования ±0,01 мм
- повторяемость ±0,006 мм

Описание

НАЗНАЧЕНИЕ:

Горизонтальные обрабатывающие центры серии KHL широко используется в производстве пресс-форм, авиастроительной, автомобильной, машиностроительной и др. отраслях для обработки различных корпусных деталей. Горизонтальные ОЦ способны за один установ обрабатывать деталь с четырёх сторон.

Основные операции: фрезерование, растачивание, сверление, рассверливание, зенкование, нарезание резьб.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Горизонтальные обрабатывающие центры серии KHL являются одним из самых востребованных станков в современной промышленности. Они представляют собой высокотехнологичное оборудование, способное выполнять широкий спектр операций по обработке различных материалов.

Горизонтальные обрабатывающие центры серии KHL имеют широкую область применения в различных отраслях промышленности. Они обеспечивают высокую точность и качество обработки деталей, сокращают время и затраты на производство, а также повышают эффективность и надежность производственных процессов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

В проектировании горизонтальных обрабатывающих центров заложены новейшие технологии, которые позволяют добиться высокой точности, скорости обработки, жесткости конструкции.
Шпиндель расположен в центре колонны, что обеспечивает оптимальную симметрию и соотношение нагрузок по всем осям.
По требованию заказчика возможно различное исполнение привода шпинделя: ZF-редуктор, ременный привод и прямой привод.

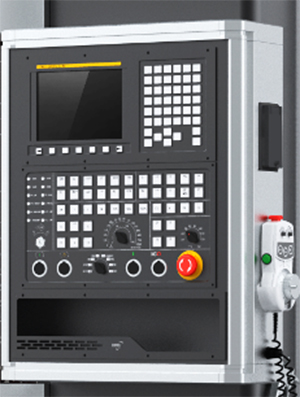

Система ЧПУ FANUC — самая распространённая в мире система. Является одной из самых стабильных. Она отлично справляется с контролем качества и точностью производства и идеально подходит для управления обработкой разнообразных сложных задач. Легко найти операторов, сервис по всей России, запасные части в наличии на складах.
Шарико-винтовые пары применяются только с внутренним охлаждением маслом. Установлены датчики термостабилизации, благодаря чему достигаются высокие показатели точности.
На станках применяются японские комплектующие: роликовые направляющие HIWIN (Тайвань), гидравлика DAIKIN, шпиндель-мотор ZF (Германия).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Колонная конструкция Рамная конструкция с двумя колоннами. Значительно увеличена устойчивость к крутящим нагрузкам.
	Конструкция станка Компактная конструкция с высокой жесткостью, оптимизированная компановка.
	Станина Основа станка выполнена из цельнолитой Т-образной станины высокой прочности и точности. Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую сохранность статичности, динамической жёсткости и точности. Дополнительная жесткость/твердость достигается заполнением узлов станка виброгасящим материалом.
	Направляющие По осям X, Y, Z установлены роликовые направляющие HIWIN (Тайвань) усиленной конструкции. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2–4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию самосмазывания, на них нанесена консистентная смазка, обеспечивающая длительное смазывание.
	Шпиндель Шпиндель оборудован современной технологией термокомпенсации, повышающей точность станка. Охлаждение шпинделя осуществляется маслом с постоянной температурой, обеспечивая низкую тепловую деформацию.
	Механизм подачи Для всех осей используются высокоточные ШВП с подшипниками NSK-Япония. Обеспечивается высокая точность: точность позиционирования ±0,01 мм повторяемость ±0,006 мм
