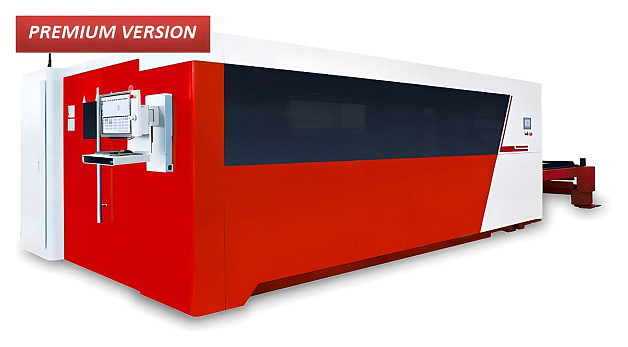

Автоматизированный комплекс лазерной резки КМТ HLS 6020

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Рабочая зона 3000 х 1500 мм + гидравлический сменный стол * HLS 3015 4000 х 2000 мм - HLS 4020 6000 х 2000 мм - HLS 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Precitec Lightcutter – от 3 до 4 кВт; Precitec Procutter – от 4 кВт и выше.
	Стойка ЧПУ Siemens CNC 840DS (Германия) Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. SIEMENS CNC 840DS; Экран 19” сенсорный; ПО СNCKAD в комплекте; ПО AUTONEST в комплекте При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
Чиллер Tongfei
Стабилизатор напряжения Shanghai Nuoyi

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	Автоматическая газовая консоль SMC (Япония) На 4 газа: кислород, азот, воздух, аргон; Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
	Компрессор Ziqi GA-11A-13 (Китай) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1 м3/мин; Шумность 63 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Компрессор Atlas G11-13 (Бельгия) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1,26 м3/мин; Шумность 67 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Фильтровентиляционная установка Shengyue / Donaldson Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм); 6000 м3/ч (9000 м3/ч); 7,5 кВт (11 кВт); Степень очистки 99,9%; 4 фильтра-картриджа (6 фильтров-картриджей); Шумность < 75 Дб; Подключение сжатого воздуха: 0,5 - 0,6 МПа; Диаметр входа: 350 мм (380 мм); Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм); Взрывозащитное исполнение; Беспроводное дистанционное управление; Активная система угольной фильтрации.
	Конвейер Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.

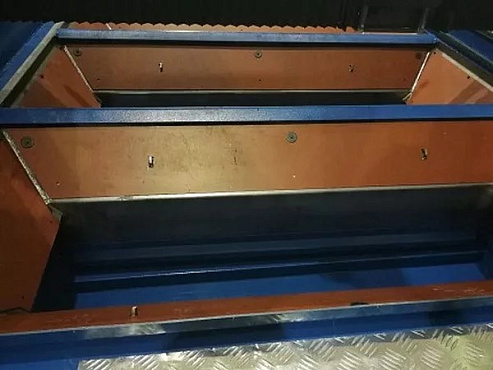

• Усиленная конструкция стол

  Обеспечивает максимальную надежность, высокую прочность, отсутствие вибраций и напряжений на скручивание. Эффективный отвод газов из зоны резки осуществляется за счет двойной зональной системы вытяжки с активным (пневматическим) управлением заслонками по краям станины.

  Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт и обивкой из листовой меди позволяют устранить тепловые деформации станины при длительной работе оборудования. Толщина стенок — 12-16 мм.

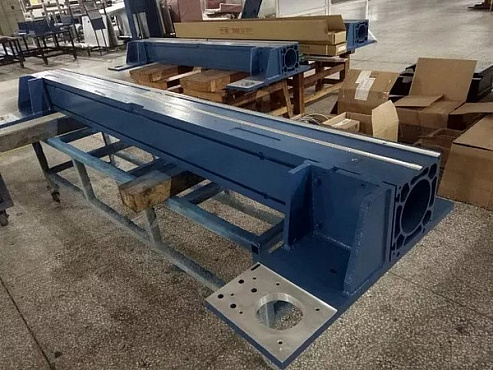

  Порталы под установку направляющих и механических передач отфрезерованы, покрыты грунтовкой и окрашены на собственном производстве компании. Также на заводе порталы откалиброваны лазерным интерферометром — погрешность составляет ≤ 0,03 мм. Оснащен кабинетной защитой и автоматическим сменным столом со скоростью 15-20 секунд.

• Линейные приводы портальной системы Siemens (Германия)

  Линейные приводы Siemens модели 1FN33002W(1W) с простой механической конструкцией повышенной надежности из-за отсутствия передаточных элементов типа шарико-винтовой пары, муфты или ремня. Такой механизм гарантирует почти полное отсутствие эластичности, люфта, трения и собственной вибрации в трансмиссии, а значит — высокую динамику и точность.

  Потери тепла отводятся через встроенный водяной радиатор. Тепловое разделение двигателя и станка осуществляется за счет двухконтурной системы охлаждения Thermosandwich.

  Высокая механическая прочность и стойкость к действию агрессивных жидкостей или загрязнений достигнута благодаря наличию цельнометаллического кожуха из нержавеющей стали. Большой воздушный зазор двигателя не требует значительных условий к подготовки монтажного основания. Монтажный допуск для воздушного зазора — ± 0,3 мм.

  Главные характеристики:

  • Диапазон номинального усилия — 790-6600 Н;
  • Скорость при номинальном усилии —105-836 м/мин;
  • Мощность — 3,1-81,9 кВт;
  • Ток — 2,5-73,5 А.
• Редукторы Wittenstein / Alpha (Германия)

  Высокоточные с малым угловым люфтом и высокой плавностью хода ≤ 1 угл/мин — за счет этого передача мощности выше. Отличаются:

  • Максимальной удельной мощностью;
  • Высоким уровнем радиальных и осевых усилий;
  • Высокой жесткостью при кручении.
• Системы передвижения шестерня-рейка Wittenstein / Alpha (Германия)

  В систему входит зубчатая косозубая рейка и редуктор Wittenstein / Alpha с установленной на нем шестерней — таким образом достигается идеальная совместимость 3 самых главных компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Особенности системы:

  • плавность хода;
  • точность позиционирования;
  • усилие подачи;
  • удельная мощность;
  • жесткость;
  • конструктивное исполнение;
  • масштабируемость.

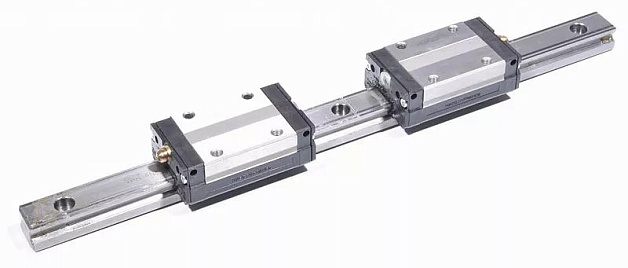

• Линейные направляющие THK (Япония)

  Работа линейных направляющих THK основана на движении качения: характеризуются высокой точностью, жёсткостью, скоростью и долгой службой.

• Система автоматический смазки

  Стандартный узел станка — обеспечивает надежную смазку механических передач портала.

• Лазерная режущая голова Precitec (Германия)

  Каждая головка — эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Поэтому лазерные головки Precitec такие надежные: остаются стабильными даже при суровых промышленных условиях.

  Модели лазерных головок на выбор:

  • Precitec Lightcutter мощностью от 3 до 4 кВт;
  • Precitec Procutter — от 4 кВт и выше.

  Также конструкцию можно дооснастить системами:

  • автоматической смены и очистки сопел;
  • защиты от столкновений;
  • контроля давления газов на выходе из сопла.

  Чтобы резать нержавеющие стали на давлении 2-3 Бар вместо 13-20 Бар — нужно использовать специальные сопла. Устанавливаются дополнительно.

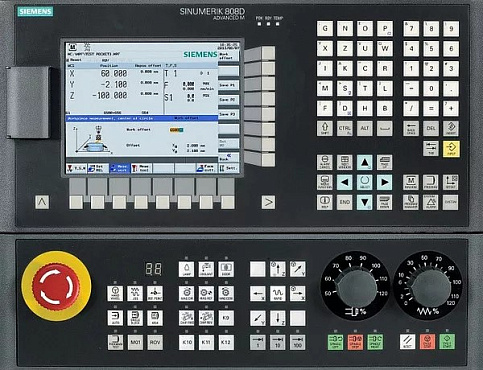

• Стойка ЧПУ Siemens (Германия)

  Системы ЧПУ SINUMERIK — оптимальное решение для изготовления индивидуальных заказов или массового производства простых и сложных изделий.

  В комплекте:

  • SIEMENS CNC 840DSL;
  • сенсорный 19-дюймовый экран;
  • ПО СNCKAD;
  • ПО AUTONEST.
• Источники лазерного излучения IPG (Германия)

  Высокая выходная мощность и стабильность в пределах 0,5%, отличное качество пучка, мобильность — главные характеристики волоконного лазера. Он эффективный, гибкий, модульный, устойчивый к тепловым и механическим нагрузкам, просто монтируется. Особое преимущество —низкие эксплуатационные расходы.
