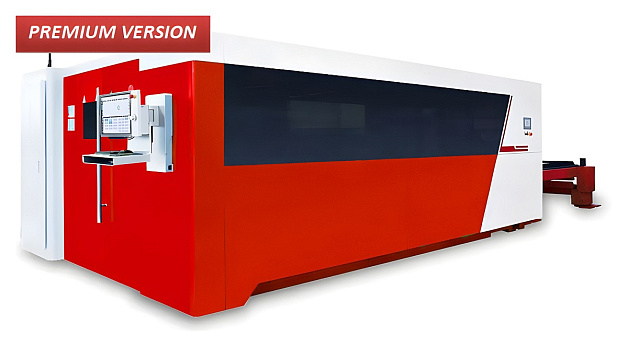

НАЗНАЧЕНИЕ:
Автоматизированные комплексы лазерной резки КМТ HLS предназначены для раскроя листов металла в многосменном режиме (3 смены) с высокой скоростью и производительностью. На оборудовании можно обрабатывать прокат из черных и цветных металлов, нержавеющих сплавов.
Модели HLS входят в премиальную серию лазерного оборудования КМТ. В их конструкции комплектующие топ-брендов — Siemens и THK. База построена на основе другой премиальной модели из линейки лазеров HLF с одним отличием: вместо сервоприводов используются линейные приводы Siemens.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Оборудование подходит для автоматизированных участков раскроя, на которых производится доработка деталей. Комплексы КМТ HLS встраиваются в автоматические линии раскроя таких участков. Применяются в авиационном, автомобильном, космическом машиностроении, мебельном производстве, металлургии, оборонной и нефтегазовой промышленности.
Металлообрабатывающая промышленность
Пищевая промышленность
Нефтегазовая промышленность
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМA ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

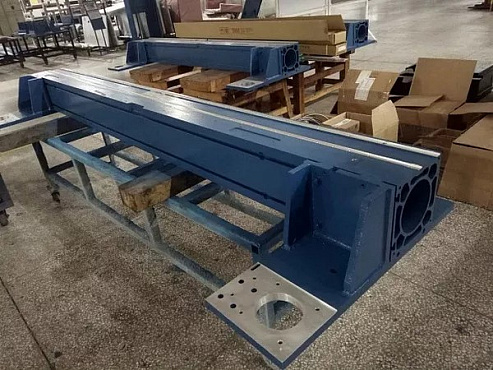

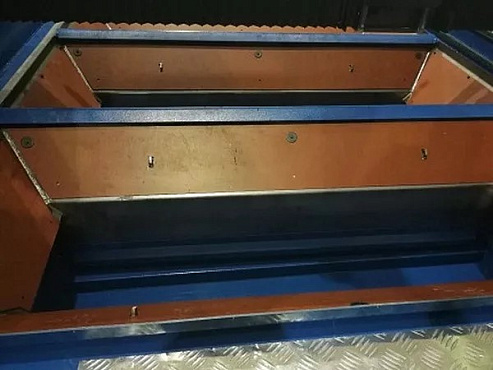

Усиленная конструкция стола Обеспечивает максимальную надежность, высокую прочность, отсутствие вибраций и напряжений на скручивание. Эффективный отвод газов из зоны резки осуществляется за счет двойной зональной системы вытяжки с активным (пневматическим) управлением заслонками по краям станины. Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт и обивкой из листовой меди позволяют устранить тепловые деформации станины при длительной работе оборудования. Толщина стенок — 12-16 мм. Порталы под установку направляющих и механических передач отфрезерованы, покрыты грунтовкой и окрашены на собственном производстве компании. Также на заводе порталы откалиброваны лазерным интерферометром — погрешность составляет ≤ 0,03 мм. Оснащен кабинетной защитой и автоматическим сменным столом со скоростью 15-20 секунд. |
|
Привод портальной системы Siemens (Германия) Линейные приводы Siemens модели 1FN33002W(1W) с простой механической конструкцией повышенной надежности из-за отсутствия передаточных элементов типа шарико-винтовой пары, муфты или ремня. Такой механизм гарантирует почти полное отсутствие эластичности, люфта, трения и собственной вибрации в трансмиссии, а значит — высокую динамику и точность. Потери тепла отводятся через встроенный водяной радиатор. Тепловое разделение двигателя и станка осуществляется за счет двухконтурной системы охлаждения Thermosandwich. Высокая механическая прочность и стойкость к действию агрессивных жидкостей или загрязнений достигнута благодаря наличию цельнометаллического кожуха из нержавеющей стали. Большой воздушный зазор двигателя не требует значительных условий к подготовки монтажного основания. Монтажный допуск для воздушного зазора — ± 0,3 мм. Главные характеристики:
|
|
Редукторы Wittenstein / Alpha (Германия) Высокоточные с малым угловым люфтом и высокой плавностью хода ≤ 1 угл/мин — за счет этого передача мощности выше. Отличаются:
|
|
Системы передвижения шестерня-рейка Wittenstein / Alpha (Германия) В систему входит зубчатая косозубая рейка и редуктор Wittenstein / Alpha с установленной на нем шестерней — таким образом достигается идеальная совместимость 3 самых главных компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Особенности системы:
|
|

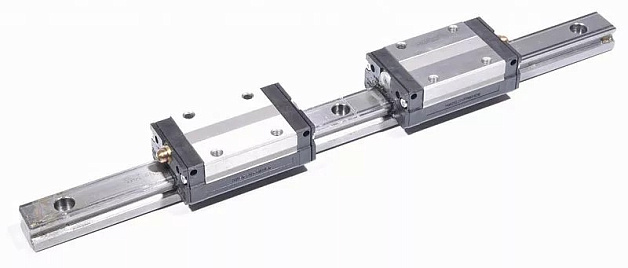

Линейные направляющие THK (Япония) Работа линейных направляющих THK основана на движении качения: характеризуются высокой точностью, жёсткостью, скоростью. Служит долго. |
|
Система автоматический смазки Стандартный узел станка — обеспечивает надежную смазку механических передач портала. |
|
Лазерная режущая голова Precitec (Германия) Каждая головка — эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Поэтому лазерные головки Precitec такие надежные: остаются стабильными даже при суровых промышленных условиях. Модели лазерных головок на выбор:
Также конструкцию можно дооснастить системами:
Чтобы резать нержавеющие стали на давлении 2-3 Бар вместо 13-20 Бар — нужно использовать специальные сопла. Устанавливаются дополнительно. |
|

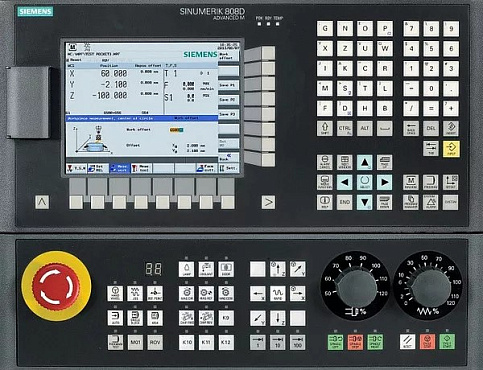

Стойка ЧПУ Siemens (Германия) Системы ЧПУ SINUMERIK — оптимальное решение для изготовления индивидуальных заказов или массового производства простых и сложных изделий. В комплекте:
|
|
Источники лазерного излучения IPG (Германия) Высокая выходная мощность и стабильность в пределах 0,5%, отличное качество пучка, мобильность — главные характеристики волоконного лазера. Он эффективный, гибкий, модульный, устойчивый к тепловым и механическим нагрузкам, просто монтируется. Особое преимущество —низкие эксплуатационные расходы. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Рабочая зона 3000 х 1500 мм + гидравлический сменный стол
* HLS 3015 |
|
Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы. |
|
Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
|
|
Стойка ЧПУ Siemens CNC 840DS (Германия) Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения. |
|
Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры. |
|
Чиллер Tongfei |
|
Стабилизатор напряжения Shanghai Nuoyi |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
Автоматическая газовая консоль SMC (Япония)
|
|
Компрессор Ziqi GA-11A-13 (Китай)
|
|
Компрессор Atlas G11-13 (Бельгия)
|
|
Фильтровентиляционная установка Shengyue / Donaldson
|
|
Конвейер Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки. |
