Автоматизированный комплекс лазерной резки КМТ HLF 4020 - купить по доступным ценам с доставкой по России от КМТ

НАЗНАЧЕНИЕ:

Автоматизированные комплексы лазерной резки КМТ HLF предназначены для чистовой резки листового проката на высокой скорости и с возможностью работы в трехсменном режиме. На оборудовании производят раскрой черных, нержавеющих сплавов и цветных металлов. Время обработки от чертежа до готовой детали — до 5 минут, включая изготовление самых сложных изделий.

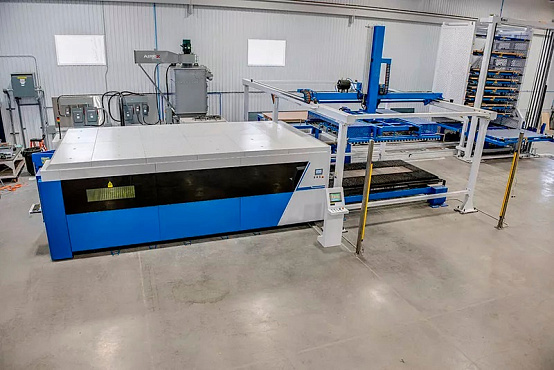

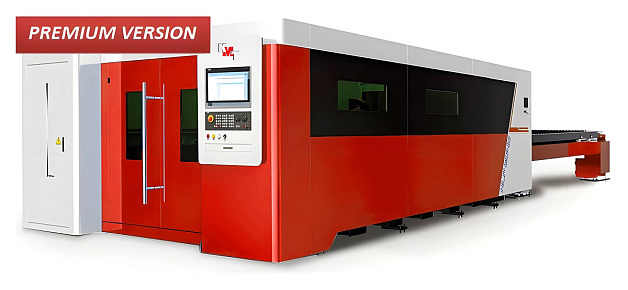

Серия HLF входит в премиальную линейку лазерного оборудования КМТ. В базовой комплектации комплекса поставляется автоматический сменный рабочий стол с гидроподъёмом и кабинетная защита, которые обеспечивают увеличение производительности в два раза. Комплексы встраиваются в автоматические линии, подходят для создания автоматизированных участков раскроя. В конструкции — топовые комплектующие от Siemens (сервоприводы и стойка ЧПУ).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Комплексы КМТ HLF применяются в авиационном, автомобильном, космическом машиностроении, мебельном производстве, металлургии, оборонной и нефтегазовой промышленности.

Металлообрабатывающая промышленность

Резка нержавеющей стали Резка стального листа 10 мм Декоративная резка

Пищевая промышленность

Оборудование для пивоварения Оборудование для молочного производства Алюминиевая пластина

Нефтегазовая промышленность

Латунные трубы Резка труб Резка профиля

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Фигуры сложной формы с высокой степенью детализации
Ворота и двери
Лестничные ограждения
Предметы интерьера
Оборудование для приемки и хранения пищевой продукции (молока, пива)
Различные типы труб для нефтяной промышленности

СХЕМA ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

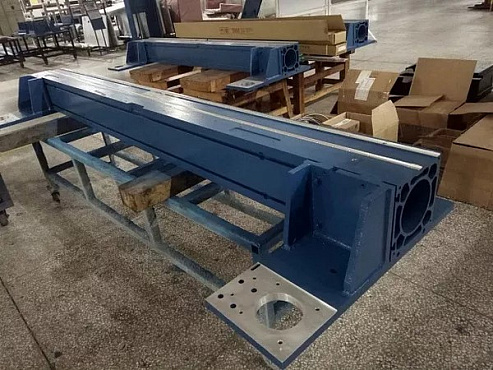

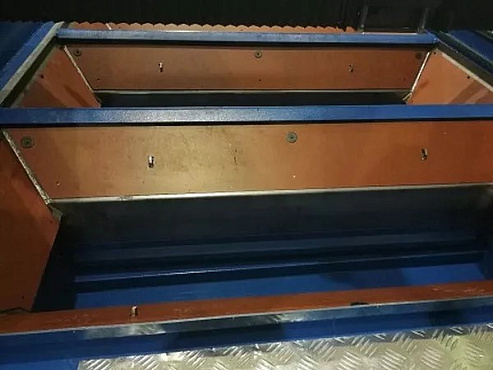

	Усиленная конструкция стола Обеспечивает максимальную надежность, высокую прочность, отсутствие вибраций и напряжений на скручивание. Эффективный отвод газов из зоны резки осуществляется за счет двойной зональной системы вытяжки с активным (пневматическим) управлением заслонками по краям станины. Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт и обивкой из листовой меди позволяют устранить тепловые деформации станины при длительной работе оборудования. Толщина стенок — 12-16 мм. Порталы под установку направляющих и механических передач отфрезерованы, покрыты грунтовкой и окрашены на собственном производстве компании. Также на заводе порталы откалиброваны лазерным интерферометром — погрешность составляет ≤ 0,03 мм. Оснащен кабинетной защитой и автоматическим сменным столом со скоростью 15-20 секунд.
	Привод портальной системы Siemens (Германия) Сервоприводы Siemens — универсальны для задач общего назначения. Архитектура выполнена по концепции Plug&Play: простой монтаж и настройка, быстрый ввод в эксплуатацию. Приводы обладают стандартным набором функций: автоматическая настройка системы управления в режиме реального времени; автоопределение подключенного двигателя; подавление вибраций и колебаний. Помимо стандартных, есть индивидуальные функции шагового и внутреннего позиционирования, режимы регулирования скорости и момента — упрощают ввод в эксплуатацию сервосистем и расширяют сферу их применения. Характеристики: Ось X 1 х 1400 Вт; Ось Y 2 х 3800 Вт; Ось Z 1 х 600 Вт.
	Редукторы Wittenstein / Alpha (Германия) Высокоточные с малым угловым люфтом и высокой плавностью хода ≤ 1 угл/мин — за счет этого передача мощности выше. Отличаются: Максимальной удельной мощностью; Высоким уровнем радиальных и осевых усилий; Высокой жесткостью при кручении.
	Системы передвижения шестерня-рейка Wittenstein / Alpha (Германия) В систему входит зубчатая косозубая рейка и редуктор Wittenstein / Alpha с установленной на нем шестерней — таким образом достигается идеальная совместимость 3 самых главных компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Особенности системы: плавность хода; точность позиционирования; усилие подачи; удельная мощность; жесткость; конструктивное исполнение; масштабируемость.
	Линейные направляющие THK (Япония) Работа линейных направляющих THK основана на движении качения: характеризуются высокой точностью, жёсткостью, скоростью. Служит долго.
	Система автоматический смазки Стандартный узел станка — обеспечивает надежную смазку механических передач портала.
	Лазерная режущая голова Precitec (Германия) Каждая головка — эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Поэтому лазерные головки Precitec такие надежные: остаются стабильными даже при суровых промышленных условиях. Модели лазерных головок на выбор: Precitec Lightcutter мощностью от 3 до 4 кВт; Precitec Procutter — от 4 кВт и выше. Также конструкцию можно дооснастить системами: автоматической смены и очистки сопел; защиты от столкновений; контроля давления газов на выходе из сопла. Чтобы резать нержавеющие стали на давлении 2-3 Бар вместо 13-20 Бар — нужно использовать специальные сопла. Устанавливаются дополнительно.
	Стойка ЧПУ Siemens (Германия) Системы ЧПУ SINUMERIK — оптимальное решение для изготовления индивидуальных заказов или массового производства простых и сложных изделий. В комплекте: SIEMENS CNC 840DSL; сенсорный 19-дюймовый экран; ПО СNCKAD; ПО AUTONEST.
	Источники лазерного излучения IPG (Германия) Высокая выходная мощность и стабильность в пределах 0,5%, отличное качество пучка, мобильность — главные характеристики волоконного лазера. Он эффективный, гибкий, модульный, устойчивый к тепловым и механическим нагрузкам, просто монтируется. Особое преимущество —низкие эксплуатационные расходы.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Рабочая зона 3000 х 1500 мм + гидравлический сменный стол * HLF 3015 4000 х 2000 мм - HLF 4020 6000 х 2000 мм - HLF 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Precitec Lightcutter – от 3 до 4 кВт; Precitec Procutter – от 4 кВт и выше.
	Стойка ЧПУ Siemens (Германия) Системы ЧПУ SINUMERIK – это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. SIEMENS CNC 840DSL; Экран 19” сенсорный; ПО СNCKAD в комплекте; ПО AUTONEST в комплекте При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
Чиллер Tongfei
Стабилизатор напряжения Shanghai Nuoyi

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	Автоматическая газовая консоль SMC (Япония) На 4 газа: кислород, азот, воздух, аргон; Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.
	Компрессор Ziqi GA-11A-13 (Китай) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1 м³/мин; Шумность 63 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Компрессор Atlas G11-13 (Бельгия) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1,26 м³/мин; Шумность 67 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Фильтровентиляционная установка Shengyue / Donaldson Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм); 6000 м³/ч (9000 м³/ч); 7,5 кВт (11 кВт); Степень очистки 99,9%; 4 фильтра-картриджа (6 фильтров-картриджей); Шумность < 75 Дб; Подключение сжатого воздуха: 0,5 - 0,6 МПа; Диаметр входа: 350 мм (380 мм); Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм); Взрывозащитное исполнение; Беспроводное дистанционное управление; Активная система угольной фильтрации.
	Конвейер Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
