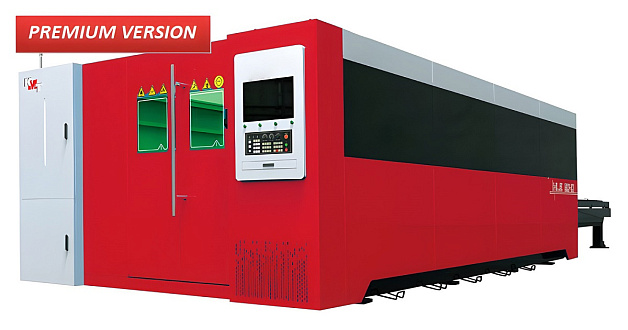

Автоматизированный комплекс лазерной резки КМТ HLE 6020

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Рабочая зона 3000 х 1500 мм * HLE 3015 4000 х 2000 мм - HLE 4020 6000 х 2000 мм - HLE 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса. Precitec Lightcutter – от 3 до 4 кВт; Precitec Procutter – от 4 кВт и выше.
	Стойка ЧПУ Beckhoff (Германия) Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка. Контроллер – Beckhoff. Программное обеспечение Metalix CncKad. При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения.
Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.
Чиллер Tongfei
Стабилизатор напряжения Shanghai Nuoyi

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

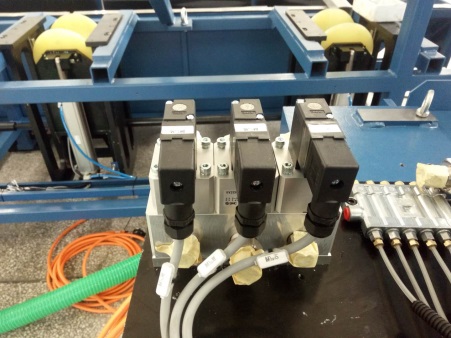

	Автоматическая газовая консоль SMC (Япония) На 4 газа: кислород, азот, воздух, аргон; Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.

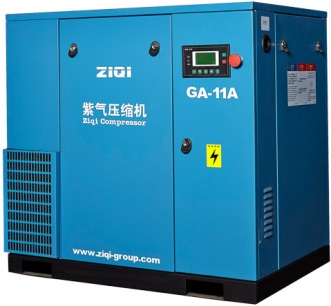

	Компрессор Ziqi GA-11A-13 (Китай) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1 м3/мин; Шумность 63 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Компрессор Atlas G11-13 (Бельгия) Винтовой, с осушителем и фильтром; P = 13 Бар, Q = 1,26 м3/мин; Шумность 67 ± 2 Дб; Мощность 11 кВт; Возможна резка воздухом.
	Фильтровентиляционная установка Shengyue / Donaldson Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм); 6000 м3/ч (9000 м3/ч); 7,5 кВт (11 кВт); Степень очистки 99,9%; 4 фильтра-картриджа (6 фильтров-картриджей); Шумность < 75 Дб; Подключение сжатого воздуха: 0,5 - 0,6 МПа; Диаметр входа: 350 мм (380 мм); Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм); Взрывозащитное исполнение; Беспроводное дистанционное управление; Активная система угольной фильтрации.

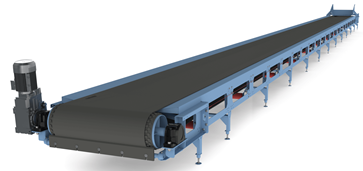

	Конвейер Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
	Защитный барьер (зона безопасности) Организация зоны безопасности вокруг установки с помощью световой сигнализации.

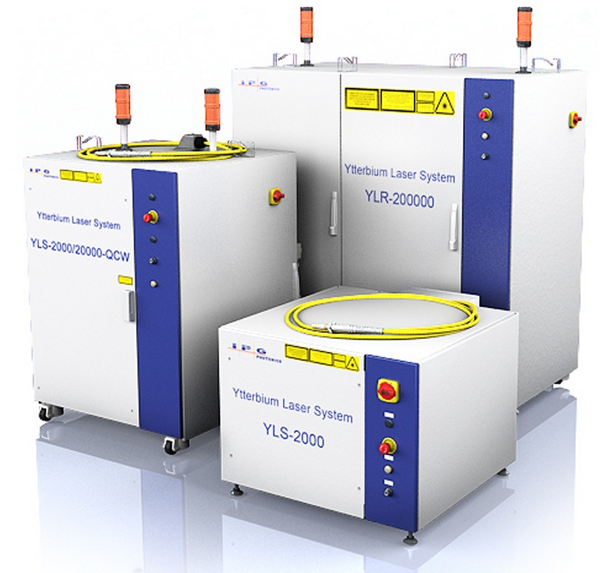

	Замена резонатора IPG серия YRL на серию YRS YLS имеет встроенный контроллер удаленной диагностики резонатора. Позволяет произвести ремонт лазера непосредственно на производстве. У YLR такой возможности нет. При возникновении поломки в большинстве случаев лазер необходимо отправлять в сервисный центр. YLS имеет модульную систему. При выходе одного модуля из строя можно работать на пониженной мощности (на др. модулях). YLR изготавливается на одном модуле. YLS позволяет интегрировать дополнительные промышленные интерфейсы по требованию. В YLR только стандартный перечень интерфейсов.

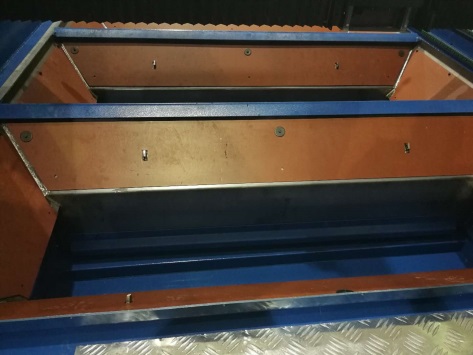

	Обшивка станины медью Для предотвращения тепловых деформаций станины.

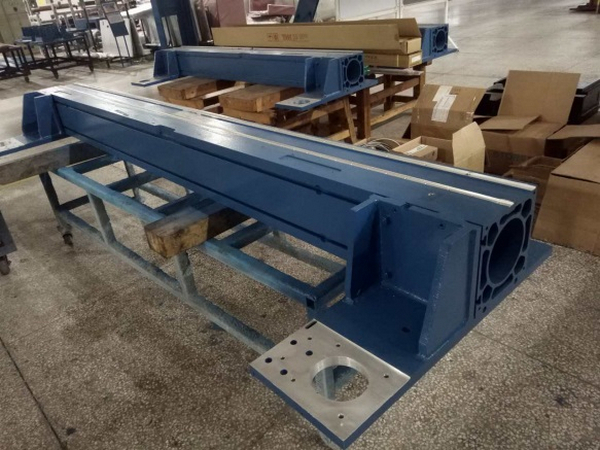

• Усиленная конструкция стола

  Обеспечивает максимальную надежность, высокую прочность, отсутствие вибраций и напряжений на скручивание. Эффективный отвод газов из зоны резки осуществляется за счет двойной зональной системы вытяжки с активным (пневматическим) управлением заслонками по краям станины.

  Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт и обивкой из листовой меди позволяют устранить тепловые деформации станины при длительной работе оборудования. Толщина стенок — 10 мм.

  Порталы под установку направляющих и механических передач отфрезерованы, покрыты грунтовкой и окрашены на собственном производстве компании. Также на заводе порталы откалиброваны лазерным интерферометром — погрешность составляет ≤ 0,03 мм.

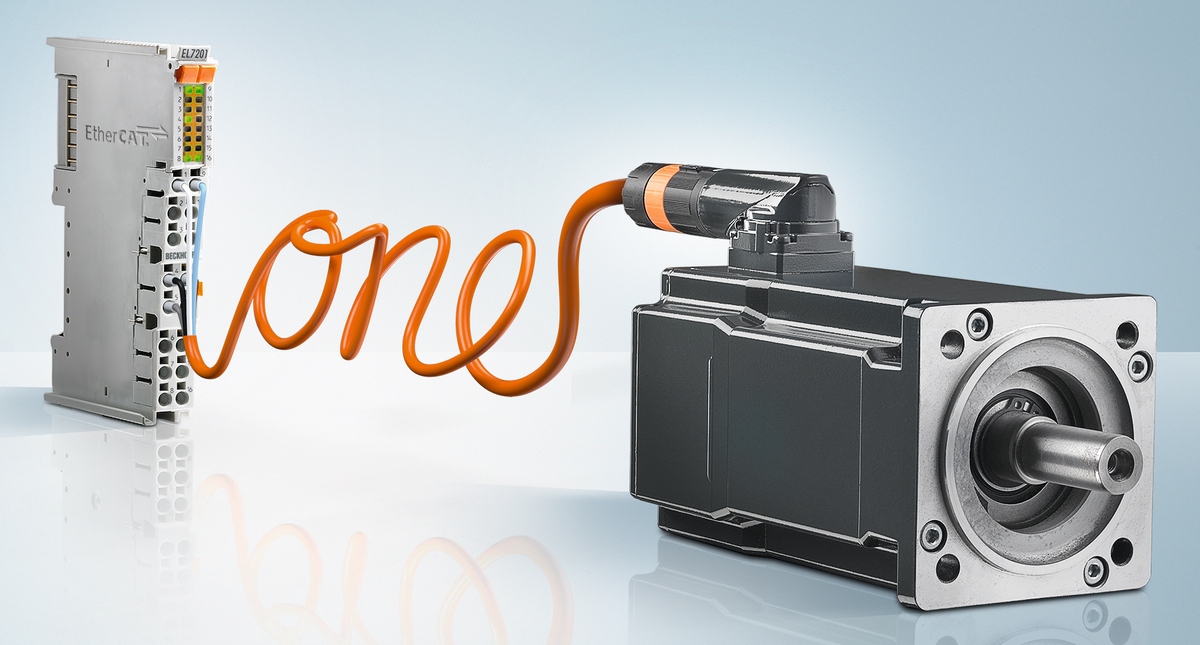

• Привод портальной системы Beckhoff (Германия)

  Высокопроизводительные немецкие серводвигатели обеспечивают быструю и плавную работу портальной системы в условиях трехсменного графика работы. Привод оснащен 24-разрядным датчиком положения высокого разрешения. Отличается:

  • высоким КПД;
  • низким тепловыделением;
  • средней инерцией;
  • высоким крутящим моментом.

  Приводы Beckhoff массово используются на станках различного назначения, обеспечивают стабильность работы портальной системы. Характеристики:

  • Ось X 1 х 900 Вт;
  • Ось Y 2 х 2000 Вт;
  • Ось Z 1 х 400 Вт.

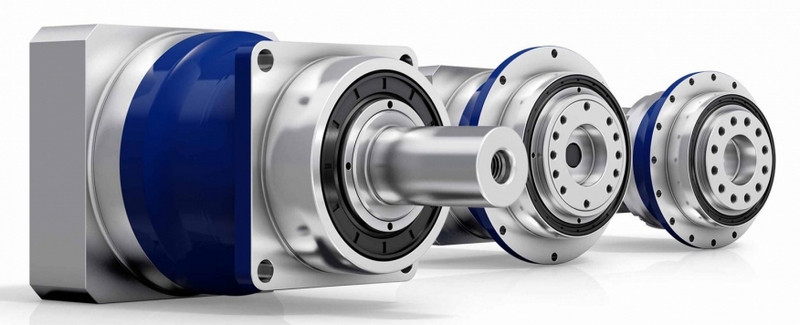

• Редукторы Stober (Германия)

  Безлюфтовые редукторы работают по принципу двухуровневой червячной передачи. В конструкции 2 червячных передачи с разноосным ходом. Осевое смещение червяка уменьшает зазор до минимума и благодаря этому сокращается износ передачи, увеличивается долговечность работы — можно не применять дорогостоящие линейные приводы и при этом получать высокие показатели скорости и ускорения на механике.

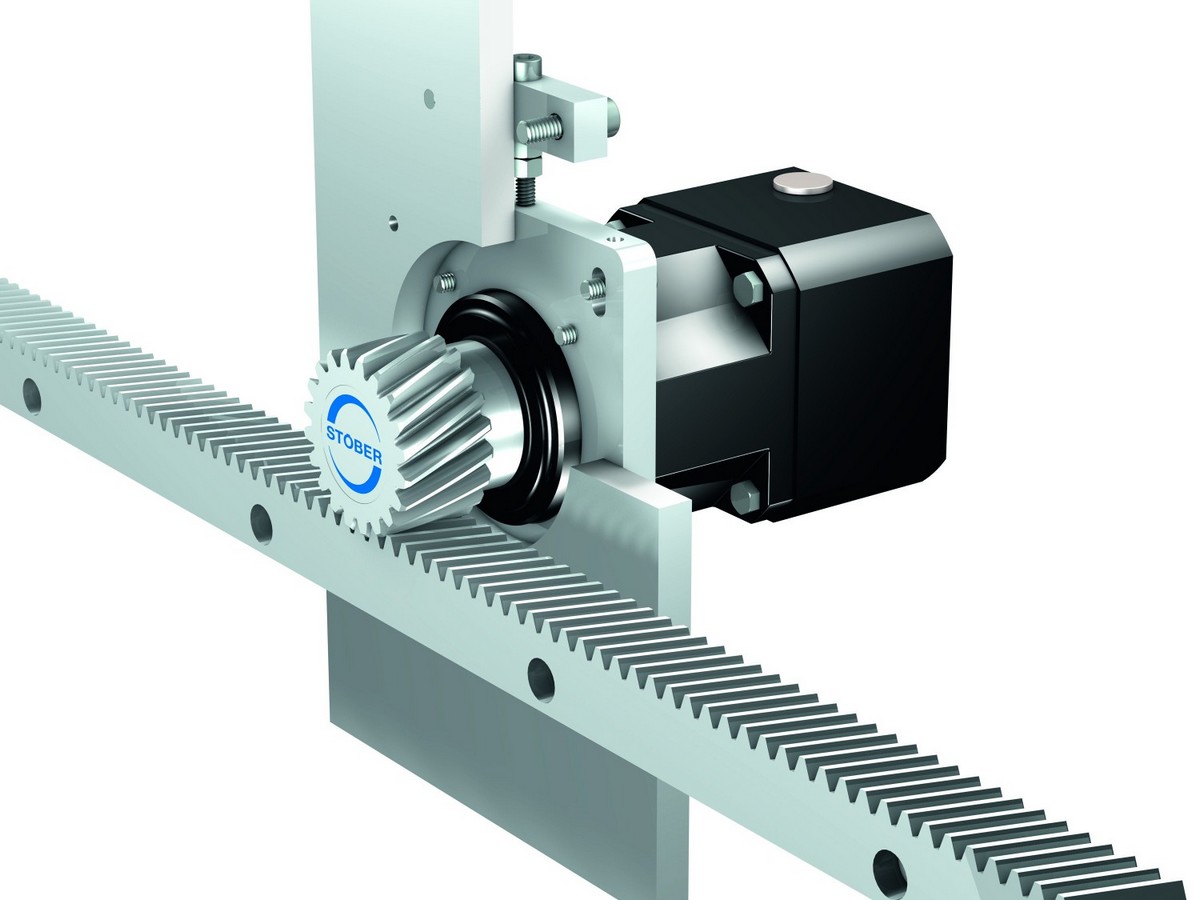

• Системы передвижения шестерня рейка Stober (Германия)

  Зубчатые рейки немецкого бренда отличаются повышенным ресурсом в сравнении с тайваньскими аналогами.

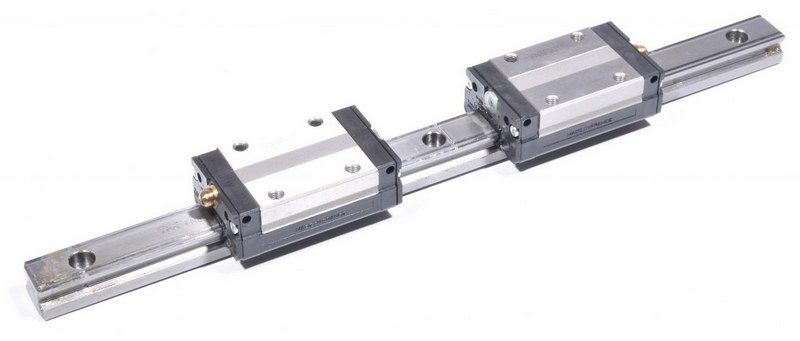

• Линейные направляющие THK (Япония)

  Работа линейных направляющих THK основана на движении качения. Характеризуются высокой точностью, жёсткостью, скоростью и долговечностью.

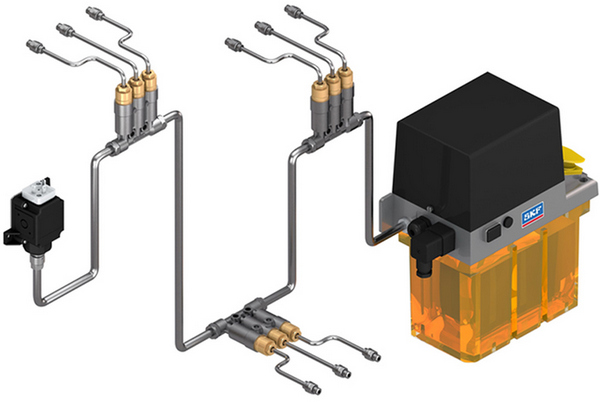

• Система автоматический смазки

  Стандартный узел станка — обеспечивает надежную смазку механических передач портала.

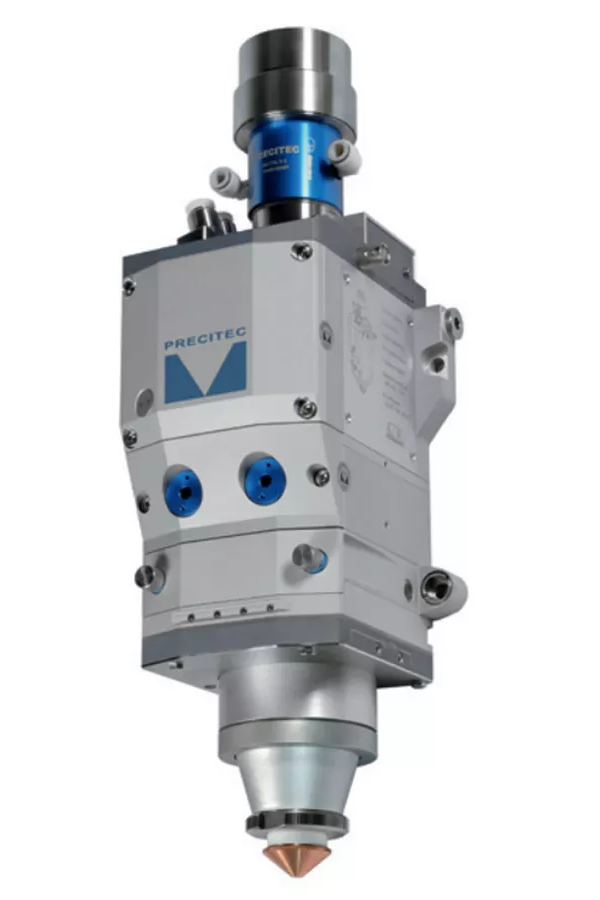

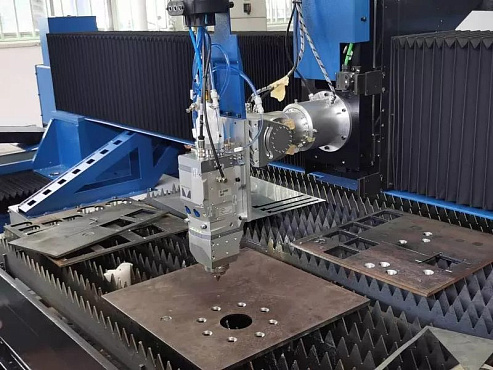

• Лазерная режущая голова Precitec (Германия)

  Каждая головка — эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Поэтому лазерные головки Precitec такие надежные: остаются стабильными даже при суровых промышленных условиях.

  Модели лазерных головок на выбор:

  • Precitec Lightcutter мощностью от 3 до 4 кВт;
  • Precitec Procutter — от 4 кВт и выше.

  Также конструкцию можно дооснастить системами:

  • автоматической смены и очистки сопел;
  • защиты от столкновений;
  • контроля давления газов на выходе из сопла.

  Чтобы резать нержавеющие стали на давлении 2-3 Бар вместо 13-20 Бар — нужно использовать специальные сопла. Устанавливаются дополнительно.

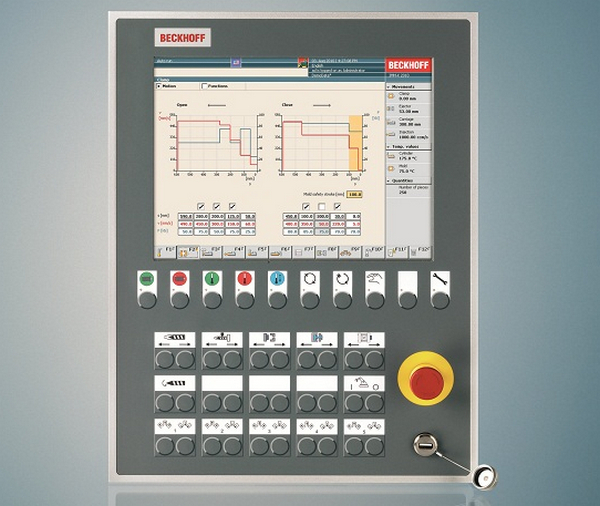

• Стойка ЧПУ Beckhoff (Германия)

  Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка. Компоненты стойки:

  • Контроллер — тоже от Beckhoff;
  • ПО Metalix CncKad.

  При мощности резонатора он располагается внутри шкафа. Резонатор мощностью ≤ 2 кВт располагается внутри шкафа. От 3 кВт и выше — в собственном корпусе внешнего исполнения.

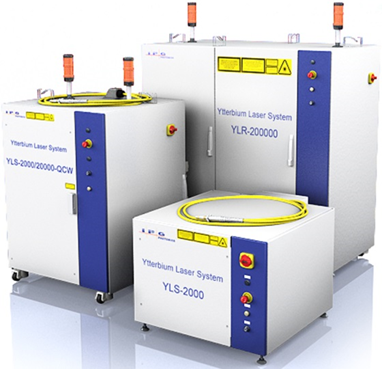

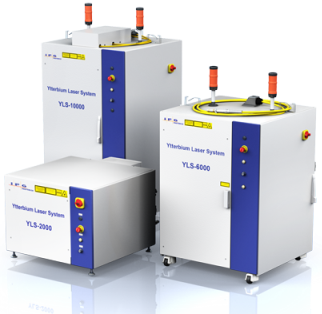

• Источники лазерного излучения IPG (Германия)

  Высокая выходная мощность и стабильность в пределах 0,5%, отличное качество пучка, мобильность — главные характеристики волоконного лазера. Он эффективный, гибкий, модульный, устойчивый к тепловым и механическим нагрузкам, просто монтируется. Особое преимущество —низкие эксплуатационные расходы.
