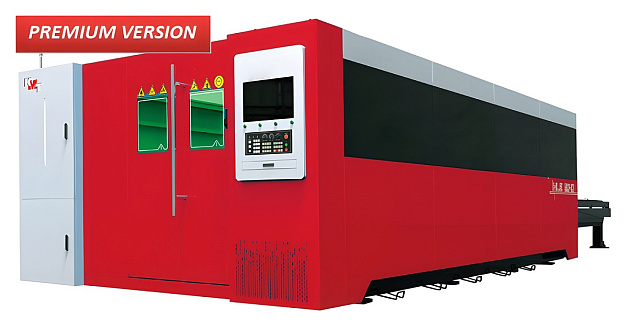

НАЗНАЧЕНИЕ:
Автоматизированные комплексы лазерной резки КМТ HLE обеспечивают чистовую резку плоских металлических листов из черной, нержавеющей стали, цветного металла.
Сервоприводы оборудования развивают ускорение до 2G. Комплексы поддерживают многосменный режим раскроя — могут работать в три смены. Процент брака — нулевой благодаря высокому уровню автоматизации и использованию качественных комплектующих немецкого производителя Beckhoff.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Оборудование подходит для автоматизированных участков раскроя, на которых производится доработка деталей. Комплексы КМТ HLE встраиваются в автоматические линии раскроя таких участков. Применяются в авиационном, автомобильном, космическом машиностроении, мебельном производстве, металлургии, оборонной и нефтегазовой промышленности.
Металлообрабатывающая промышленность
Пищевая промышленность
Нефтегазовая промышленность
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
- Фигуры сложной формы с высокой степенью детализации
- Ворота и двери
- Лестничные ограждения
- Предметы интерьера
- Оборудование для приемки и хранения пищевой продукции (молока, пива)
- Различные типы труб для нефтяной промышленности
СХЕМA ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
Усиленная конструкция стола Обеспечивает максимальную надежность, высокую прочность, отсутствие вибраций и напряжений на скручивание. Эффективный отвод газов из зоны резки осуществляется за счет двойной зональной системы вытяжки с активным (пневматическим) управлением заслонками по краям станины. Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт и обивкой из листовой меди позволяют устранить тепловые деформации станины при длительной работе оборудования. Толщина стенок — 10 мм. Порталы под установку направляющих и механических передач отфрезерованы, покрыты грунтовкой и окрашены на собственном производстве компании. Также на заводе порталы откалиброваны лазерным интерферометром — погрешность составляет ≤ 0,03 мм. |
|

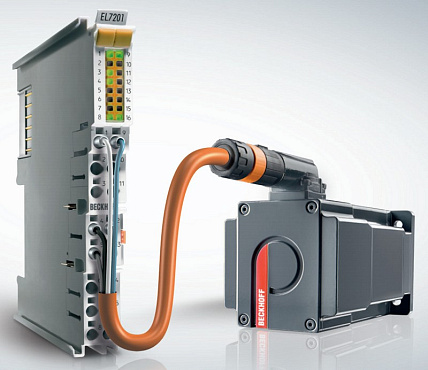

Привод портальной системы Beckhoff (Германия) Высокопроизводительные немецкие серводвигатели обеспечивают быструю и плавную работу портальной системы в условиях трехсменного графика работы. Привод оснащен 24-разрядным датчиком положения высокого разрешения. Отличается:
Приводы Beckhoff массово используются на станках различного назначения, обеспечивают стабильность работы портальной системы. Характеристики:
|
|
Редукторы Stober (Германия) Безлюфтовые редукторы работают по принципу двухуровневой червячной передачи. В конструкции 2 червячных передачи с разноосным ходом. Осевое смещение червяка уменьшает зазор до минимума и благодаря этому сокращается износ передачи, увеличивается долговечность работы — можно не применять дорогостоящие линейные приводы и при этом получать высокие показатели скорости и ускорения на механике. |
|
Системы передвижения шестерня рейка Stober (Германия). Зубчатые рейки немецкого бренда отличаются повышенным ресурсом в сравнении с тайваньскими аналогами. |
|
Линейные направляющие THK (Япония) Работа линейных направляющих THK основана на движении качения: характеризуются высокой точностью, жёсткостью, скоростью. Служит долго. |
|
Система автоматический смазки Стандартный узел станка — обеспечивает надежную смазку механических передач портала. |
|

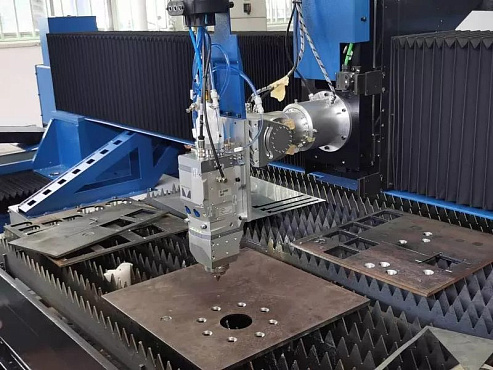

Лазерная режущая голова Precitec (Германия) Каждая головка — эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Поэтому лазерные головки Precitec такие надежные: остаются стабильными даже при суровых промышленных условиях. Модели лазерных головок на выбор:
Также конструкцию можно дооснастить системами:
Чтобы резать нержавеющие стали на давлении 2-3 Бар вместо 13-20 Бар — нужно использовать специальные сопла. Устанавливаются дополнительно. |
|
Стойка ЧПУ Beckhoff (Германия) Выполнена на базе промышленного компьютера с ОС Windows 7, расположенного внутри вентилируемого корпуса вместе с остальной электроникой станка. Компоненты стойки:
При мощности резонатора он располагается внутри шкафа. Резонатор мощностью ≤ 2 кВт располагается внутри шкафа. От 3 кВт и выше — в собственном корпусе внешнего исполнения. |
|
Источники лазерного излучения IPG (Германия) Высокая выходная мощность и стабильность в пределах 0,5%, отличное качество пучка, мобильность — главные характеристики волоконного лазера. Он эффективный, гибкий, модульный, устойчивый к тепловым и механическим нагрузкам, просто монтируется. Особое преимущество —низкие эксплуатационные расходы. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
Рабочая зона 3000 х 1500 мм
* HLE 3015 |
|
Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы. |
|
Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
|
|
Стойка ЧПУ Beckhoff (Германия)
При мощности резонатора ≤ 2 кВт он располагается внутри шкафа. От 3 кВт и выше – в собственном корпусе внешнего исполнения. |
|
Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры. |
|
|
Чиллер Tongfei |
|
|
Стабилизатор напряжения Shanghai Nuoyi |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
Автоматическая газовая консоль SMC (Япония)
|
|
Компрессор Ziqi GA-11A-13 (Китай)
|
|
Компрессор Atlas G11-13 (Бельгия)
|
|
Фильтровентиляционная установка Shengyue / Donaldson
|
|
Конвейер Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки. |
|
Защитный барьер (зона безопасности) Организация зоны безопасности вокруг установки с помощью световой сигнализации. |
|
Замена резонатора IPG серия YRL на серию YRS
|
|
Обшивка станины медью Для предотвращения тепловых деформаций станины. |
