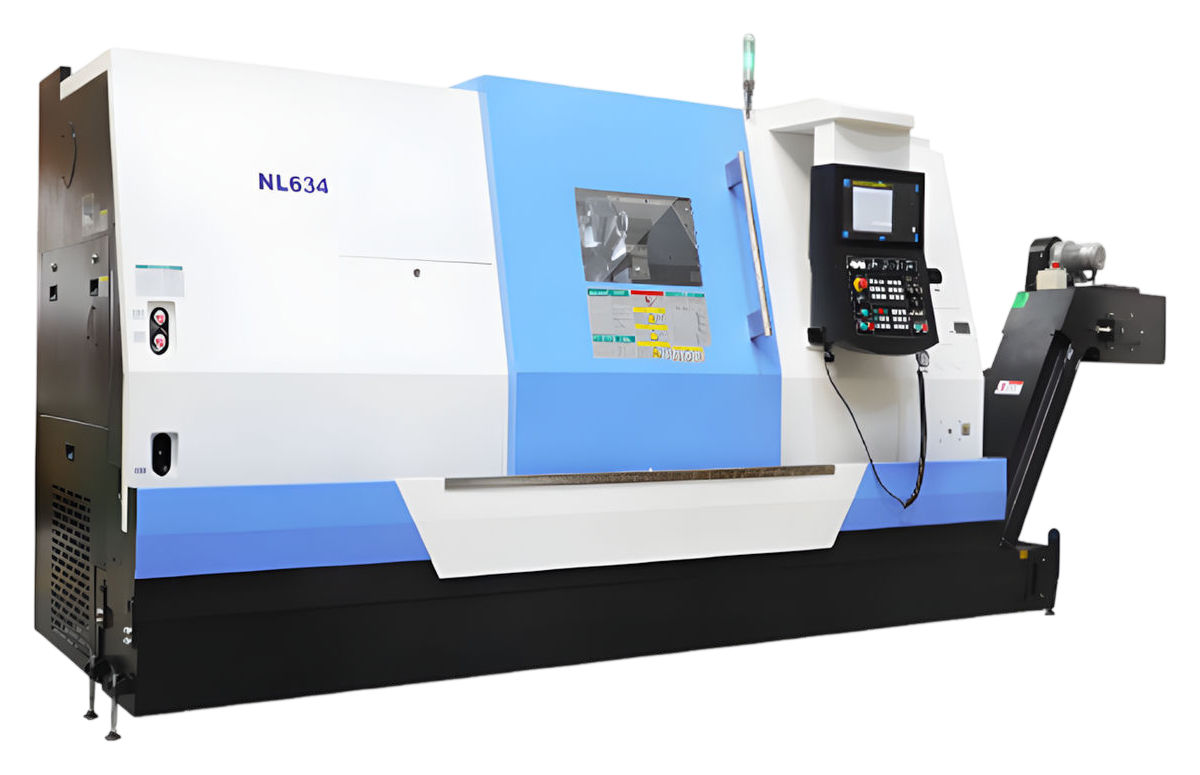

Токарный станок с наклонной станиной KTL77/1500

0 отзывов

Смотреть видео

8 видео

Краткие характеристики:

Система ЧПУ Fanuc
Перемещение по оси Х 350 мм
Перемещение по оси Z 1600 мм
Максимальный диаметр обработки 630 мм

Все характеристики

Особенности:

Система ЧПУ Fanuc
Цельнолитая наклонная станина высокой жесткости
Револьверная головка
Направляющие скольжения
Задняя бабка
Гидравлический трехкулачковый патрон
Шпиндель собственной разработки
У серии станков Z шпиндельная бабка оснащается редукторным приводом.

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KTL77/1500

KTL 77/1000

Цена

Цена со скидкой

Мощность главного привода, кВт

15 / 18,5

Мощность приводного инструмента, кВт

нет

Система ЧПУ

Fanuc

Перемещение по оси Х, мм

350

Максимальный диаметр обработки, мм

630

Перемещение по оси Z, мм

1600

1100

Максимальный диаметр обработки над станиной, мм

770

Максимальная длина обработки, мм

1000

Револьверная головка

да

Токарно-фрезерный

да

Внутренний конус отверстия шпинделя

A2-8

Диаметр отверстия в шпинделе, мм

Диаметр обрабатываемого прутка, мм

Максимальные обороты шпинделя, об/мин

2000

Количество инструмента в револьверной головке, шт.

Сечение инструмента, мм х мм

32 x 32

Перемещение пиноли задней бабки, мм

120

Диаметр пиноли задней бабки, мм

130

Конус пиноли задней бабки

МТ5

Длина, мм

5770

5230

Ширина, мм

2100

Высота, мм

2200

Вес, кг

7500

7000

Входит в подборки:
Серия KTL

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ Fanuc oi-ТF Plus(5)
MPG пульт управления
Бесступенчатое регулирование скорости вращения шпинделя
Гидравлический 3-х кулачковый патрон
Сервоприводная 12-ти позиционная револьверная головка
Гидравлическая пиноль задней бабки
Педаль зажима/разжима патрона
Транспортер для удаления стружки ленточного типа с корзиной
Замок-блокиратор на время обработки
Освещение рабочей зоны
Кабинетная защита зоны резания
Система подачи СОЖ
Пистолет обдува воздухом
Трехцветная сигнальная лампа
Теплообменник электрошкафа
Автоматическая система смазки
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке

Конструктивные особенности

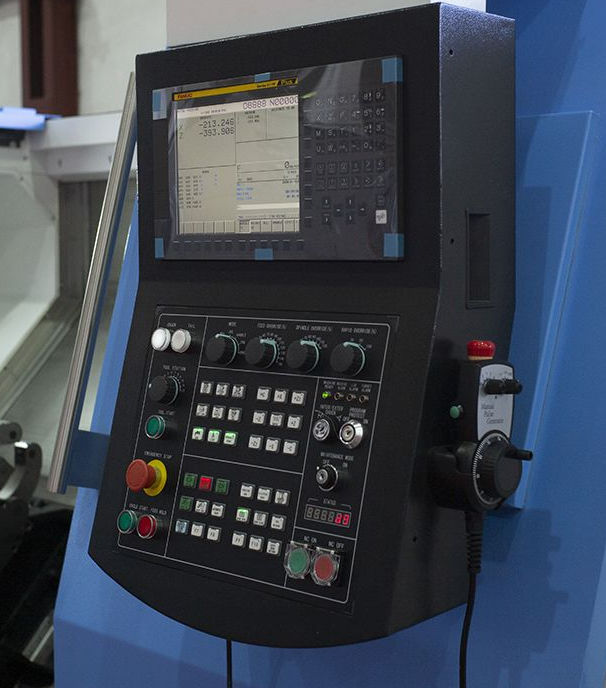

Система ЧПУ Fanuc

Промышленная система ЧПУ Fanuc самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

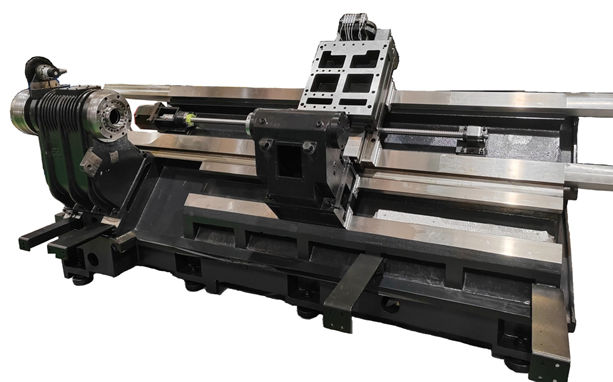

Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.

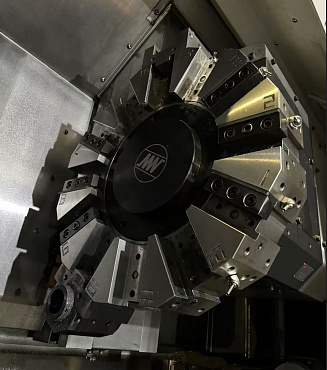

Револьверная головка

В стандартной конфигурации станок оснащен гидравлической револьверной головкой Собственного производства на 12 инструментов, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
Направляющие скольжения

После термообработки твердость поверхности направляющих составляет от 49 - 52 HRC. Преимущества подобной системы в простоте и компактном устройстве, такие направляющие обладают большой нагрузочной возможностью, жёсткостью, способностью демпфировать вибрации. В станке установлены ШВП производства HIWIN или PMI (Тайвань).
Задняя бабка

В стандартной конфигурации станок оснащен гидравлической задней бабкой. Выдвижение пиноли задней бабкой управляется гидравлической системой.
Опционально возможно оснащение задней бабки серво-двигателем для перемещения по оси Z.

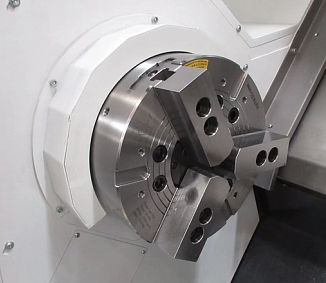

Гидравлический трехкулачковый патрон

Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.

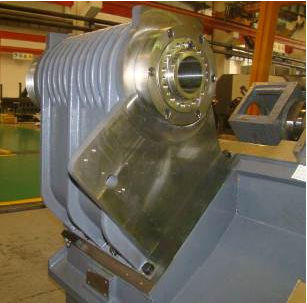

Шпиндель собственной разработки

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании NSK (Япония).

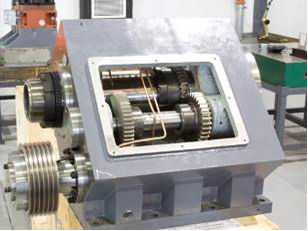

У серии станков Z шпиндельная бабка оснащается редукторным приводом.

Привод шпинделя осуществляется посредством редуктора для обеспечения высокого момента на низких оборотах, что позволяет обрабатывать особо тяжёлые заготовки и точить с максимальными припусками закаленные и легированные материалы.

Описание

НАЗНАЧЕНИЕ:

Токарные станки с наклонной станиной KTL предназначены для чистовой и черной обработки заготовок из металлов цилиндрических, конических и фасонных поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокоточные токарные обрабатывающие центры серии KТL применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:
