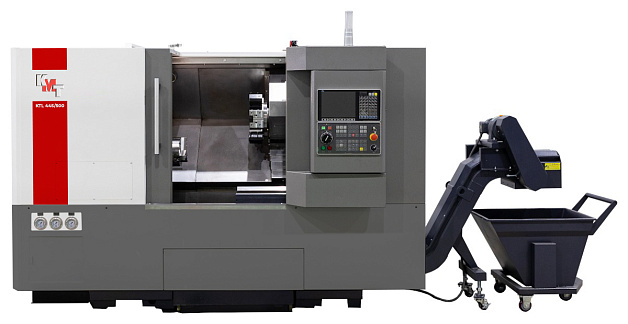

Токарный станок с наклонной станиной KTL 44S/500 Siemens. Линейные направляющие

0 отзывов

МТ 487496 / МТ 348664

Токарный станок с наклонной станиной KTL 44S/500 Siemens. Линейные направляющие

Смотреть видео

3 видео

Краткие характеристики:

Максимальный диаметр обработки над станиной 300 мм
Перемещение по оси Х 165 мм
Перемещение по оси Z 500 мм
Мощность главного привода 11 / 15 кВт

Все характеристики

Особенности:

Цельнолитая станина
Система ЧПУ Siemens 828D
Линейные направляющие
Револьверная головка
Гидравлический 3-кулачковый патрон AutoStrong (Тайвань)
Подшипники шпинделя
ШВП
Задняя бабка
Гидравлический револьвер на 8 позиций
Транспортер
Рабочая зона

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы
ЗИП

Модель

KTL 44S/500 Siemens

KTL 44S/500 H-CNC

KTL 44S/500 Fanuc

Цена

4 537 817 ₽

3 529 951 ₽

4 343 927 ₽

Цена со скидкой

4 220 170 ₽

Мощность главного привода, кВт

11 / 15

Максимальный диаметр обработки над станиной, мм

300

Перемещение по оси Х, мм

165

Перемещение по оси Z, мм

500

Точность позиционирования, мкм

± 4

Торец шпинделя

А2 - 5

Количество инструмента, шт.

Максимальная длина обработки, мм

450

Максимальный диаметр обрабатываемого прутка (/ - опция), мм

Диаметр отверстия в шпинделе, мм

Револьверная головка

да

Обороты шпинделя

45 - 4500

Диаметр пиноли задней бабки, мм

Конус пиноли задней бабки

Морзе 4

Длина, мм

4150

Ширина, мм

1620

Высота, мм

1760

Вес, кг

4000

Входит в подборки:
Серия KTL

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Гидравлическая револьверная головка на 8 позиций
Гидравлическая пиноль задней бабки
Бесступенчатое регулирование скорости вращения шпинделя
Гидравлический 3-х кулачковый патрон
Педаль зажима/разжима патрона
Транспортер для удаления стружки
Кабинетная защита зоны резания
Освещение рабочей зоны
Система подачи СОЖ
Теплообменник электрошкафа
Автоматическая система смазки
Инструмент для обслуживания станка
Документация на русском языке.

Конструктивные особенности

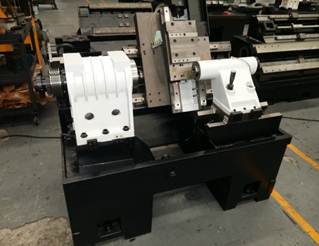

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

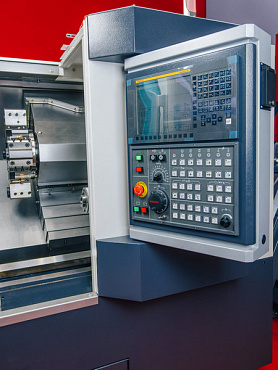

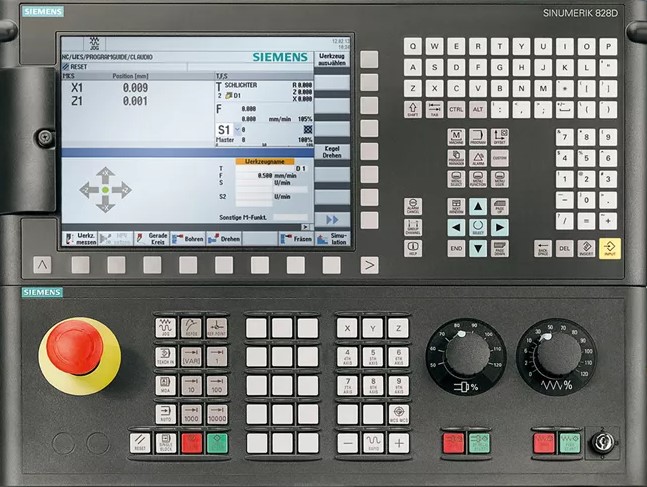

Система ЧПУ Siemens 828D
- Надежная система ЧПУ.
- Система ЧПУ оборудована популярным новейшим коммуникационным портом, картой CF, портом USB и сетевым портом, находящимися на передней панели для удобного использования. Во время использования карты CF можно закрыть защитную крышку.
- Функция передачи данных.
- Литая панель управления изготовлена из магниевого сплава.
Мощность главного привода 11 / 14,3 кВт.
Линейные направляющие

Обеспечивают высокоскоростное перемещение и высокую точность позиционирования.
Револьверная головка

Гидравлическая револьверная головка на 8 позиций. Время смены инструмента 0,3 с.

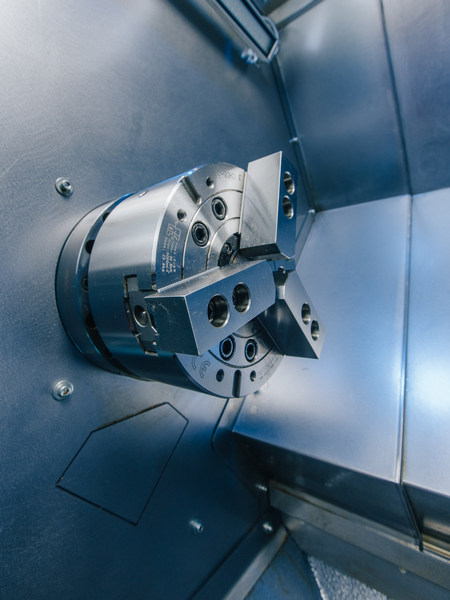

Гидравлический 3-кулачковый патрон AutoStrong (Тайвань)

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

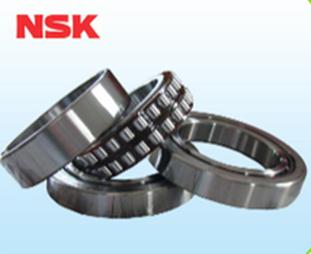

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

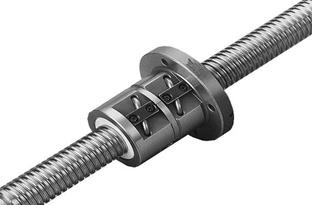

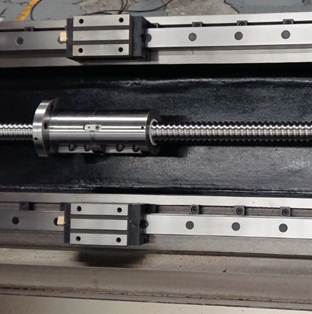

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.

К каждой гайке ШВП подведена трубка импульсной смазки.

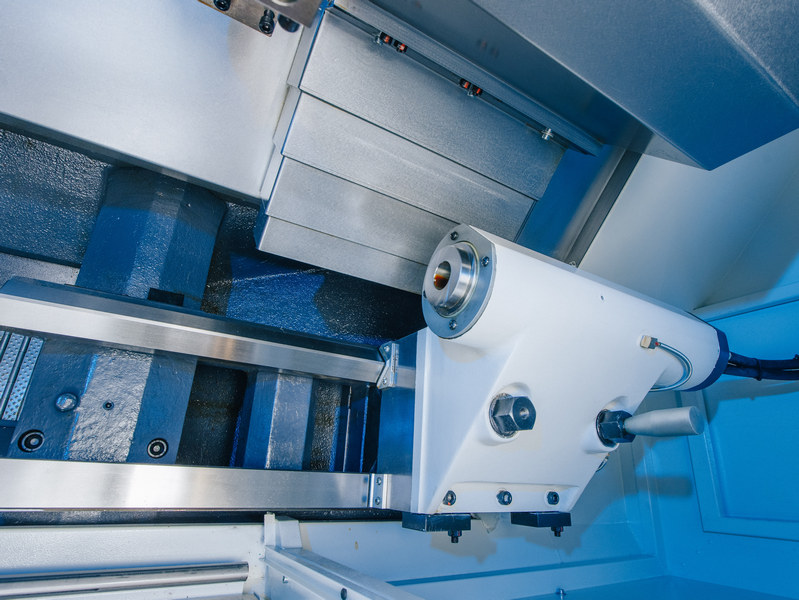

Задняя бабка

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

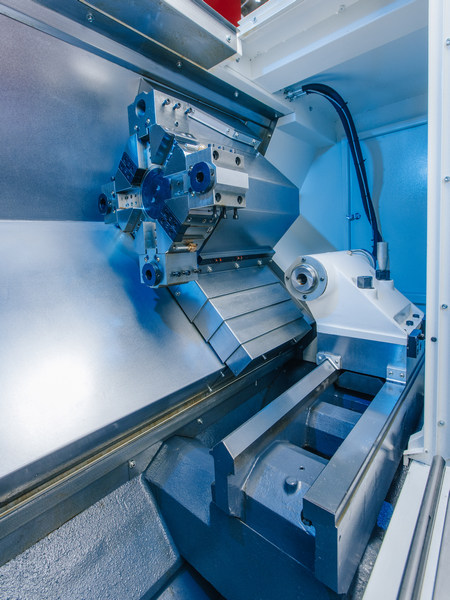

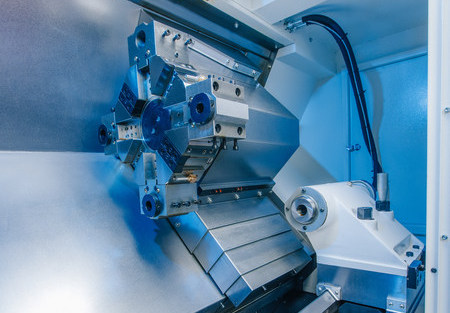

Гидравлический револьвер на 8 позиций

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с.

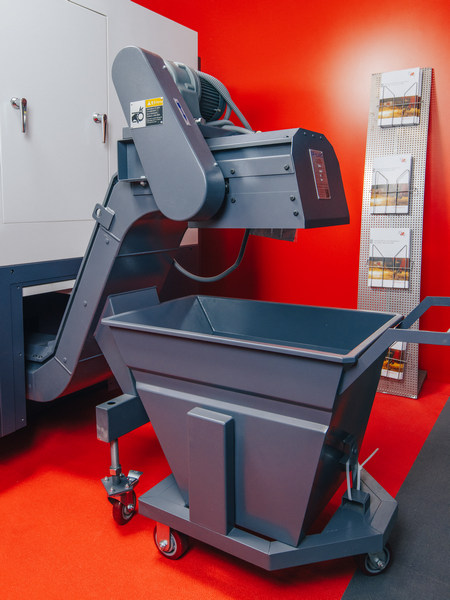

Транспортер

В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

Описание

НАЗНАЧЕНИЕ:

Токарные станки с наклонной станиной серии KTL применяются для обработки наружных и внутренних поверхностей деталей типа тел вращения. Основные операции: точение, отрезка и торцевание, сверление, нарезание резьбы, растачивание отверстий. Благодаря использованию линейных направляющих увеличивается точность обработки деталей и скорость перемещения основных узлов станка.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Цельнолитая станина Наклонная станина отлита из чугуна. Угол наклона станины 45° и 60°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.
	Система ЧПУ Siemens 828D Изысканная и надежная система ЧПУ. Система ЧПУ оборудована популярным новейшим коммуникационным портом, картой CF, портом USB и сетевым портом, находящимися на передней панели для удобного использования. Во время использования карты CF можно закрыть защитную крышку. Функция передачи данных. Литая панель управления изготовлена из магниевого сплава. Мощность главного привода 11 / 14,3 кВт.
	Линейные направляющие Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.
	Револьверная головка Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.
	Гидравлический 3-х кулачковый патрон Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.
	Подшипники шпинделя Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью
	ШВП На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.
	Задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.
	Револьвер Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. Время смены инструмента 0,3 с.
	Транспортер В стандартной комплектации встроен конвейер ленточного типа. Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

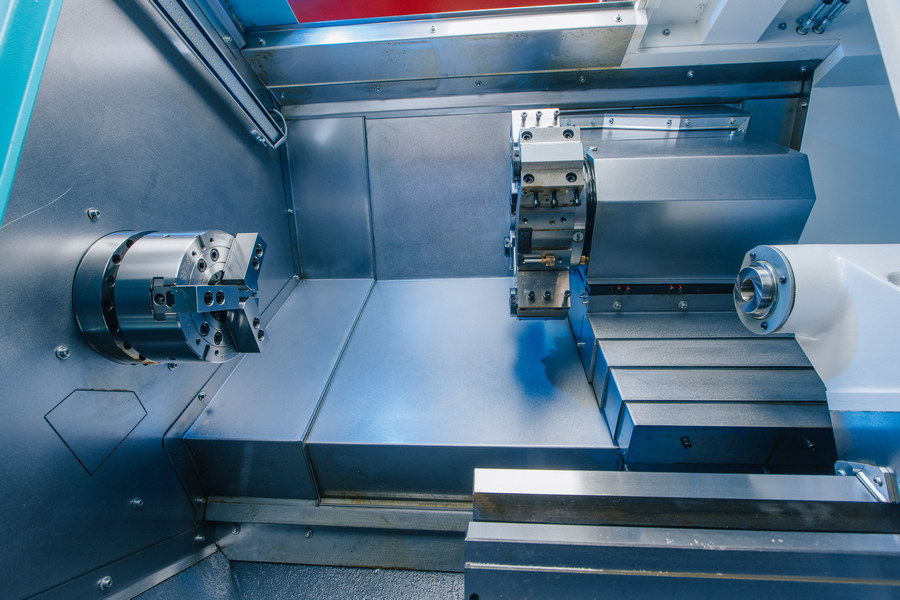

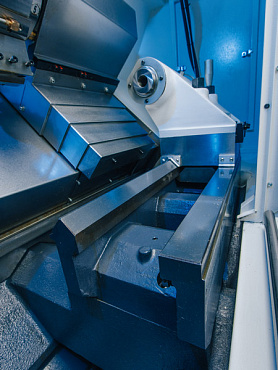

	Рабочая зона
