НАЗНАЧЕНИЕ:

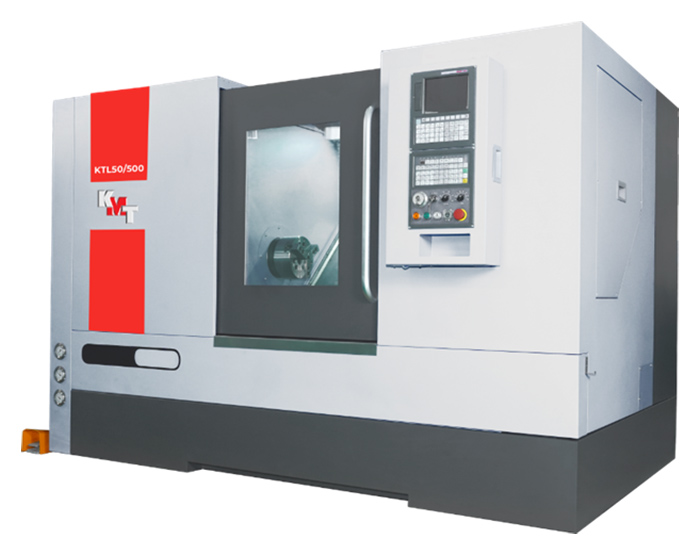

Станок KMT KTL50/500 (HT30) предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Подходит для скоростной обработки черных и цветных металлов. Станок позволяет выполнять основные операции механической обработки:

Точение наружных поверхностей;
Расточку отверстий внутренних криволинейных поверхностей конической формы;
Обработку наружней и внутренней резьбы, дуг;
Разворачивание отверстий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные обрабатывающие центры KTL нашли применение на всех предприятиях связанных с металлообработкой.

Автомобильная промышленность.
Приборостроение.
Машиностроение.
Авиационная промышленность
Двигателестроение

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Цельнолитая чугунная станина из модифицированного чугуна марки HT300.
Линейные направляющие качения - THK (Япония) по осям X и Z обеспечивают высокую скорость и точность перемещений.
Главный двигатель и приводы подач по осям X/Z производства FANUC (Япония).
В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 8” (ø 200) с проходным отверстием.
8-позиционная револьверная головка производства Тайвань с СОЖ.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Цельнолитая чугунная станина Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм.

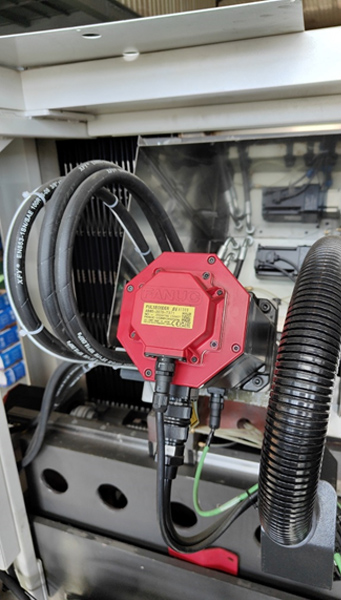

	Главный двигатель и приводы подач по осям X/Z На токарном центре KTL 50 установлен главный двигатель мощностью 11/15 кВт производства FANUC (Япония). Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Приводы подач также оригинальные от производителя FANUC. Скорость перемещений по осям X/Z - 24/30 м/мин. Дискретность перемещений – 0,001 мм. Высокая плавность хода и надежность.

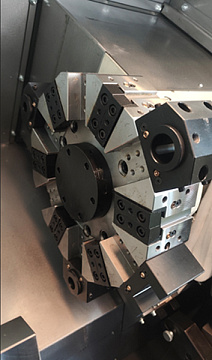

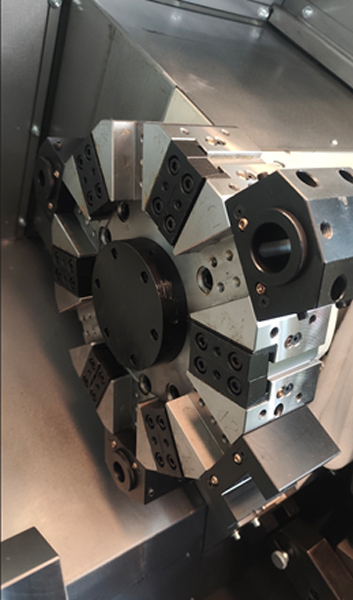

	Револьверная головка Токарный центр KTL 50/500 оснащен 8-позиционной гидравлической револьверной головкой производства Тайвань. Сечение инструмента 25 х 25 мм., отверстие в блоке под расточной инструмент диаметром 40 мм. Револьверная головка обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент. На станке установлена помпа подачи СОЖ 3 бара.

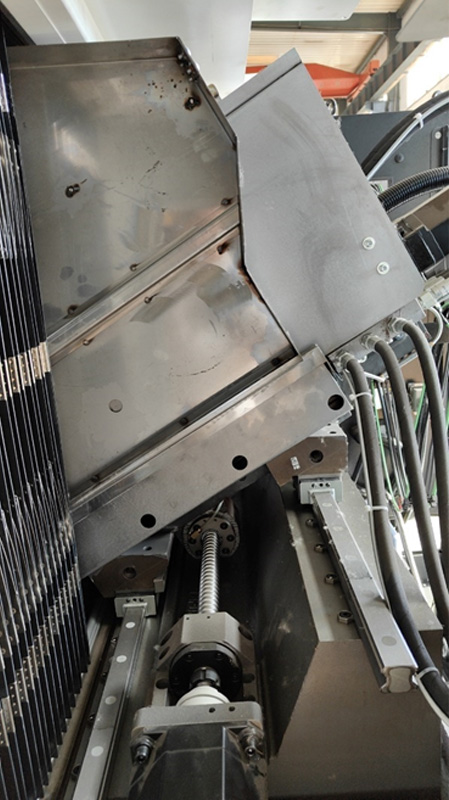

	Линейные направляющие качения По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z составляет 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

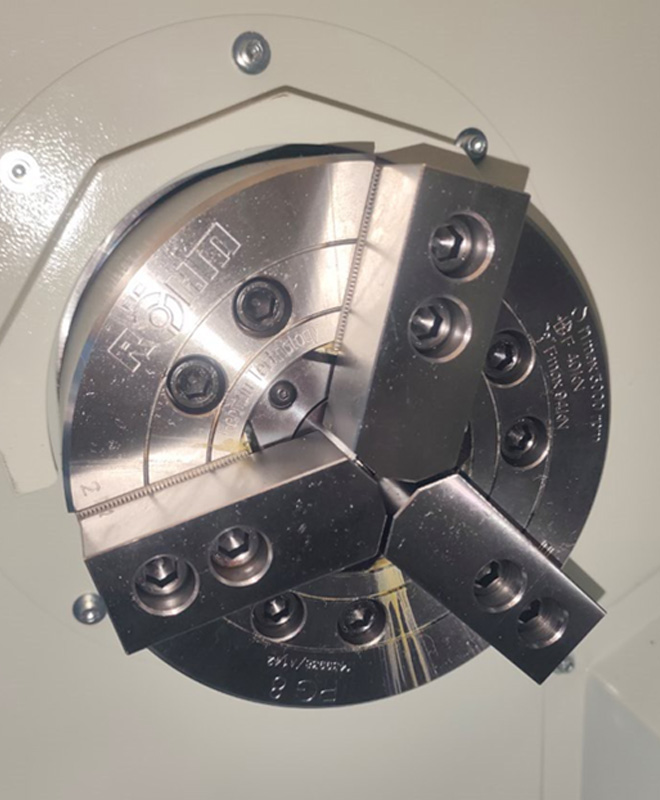

	Гидравлический 3-х кулачковый патрон В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 8 дюймов (диаметр 200 мм.) с проходным отверстием. Максимальный диаметр обрабатываемого прутка диаметром 52 мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

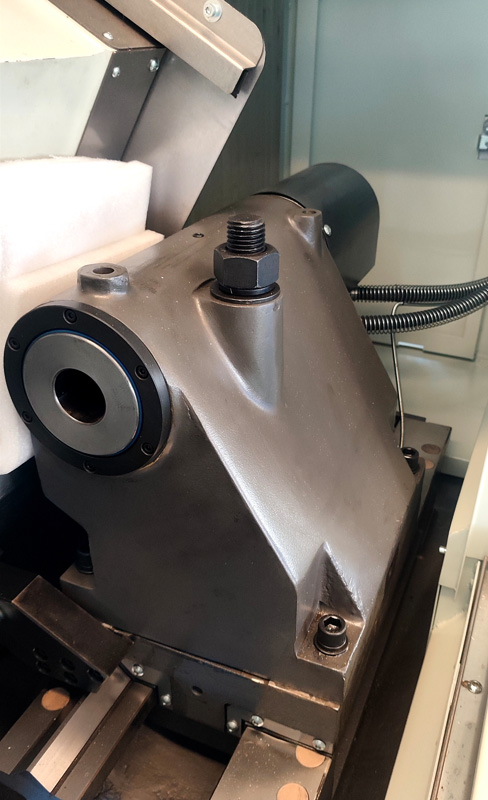

	Гидравлическая задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали.

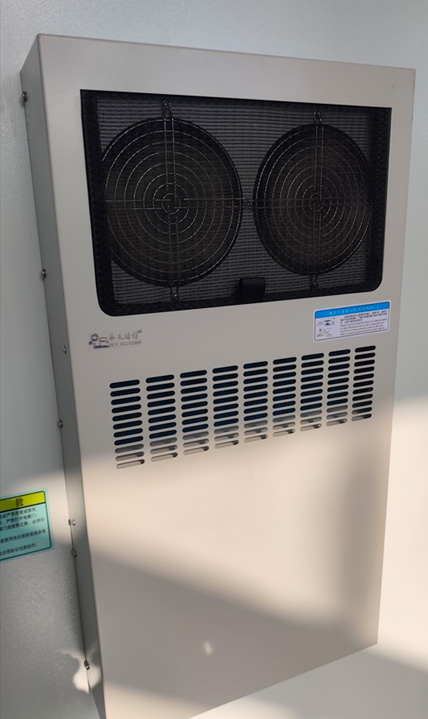

	Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

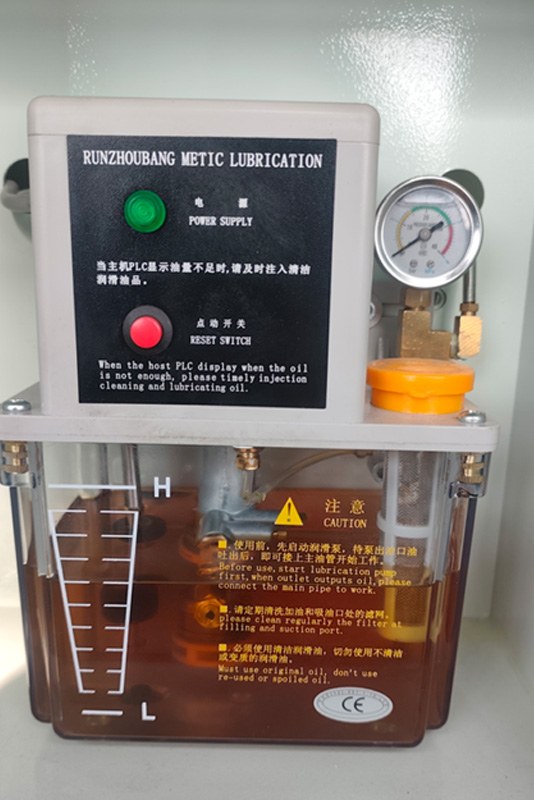

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

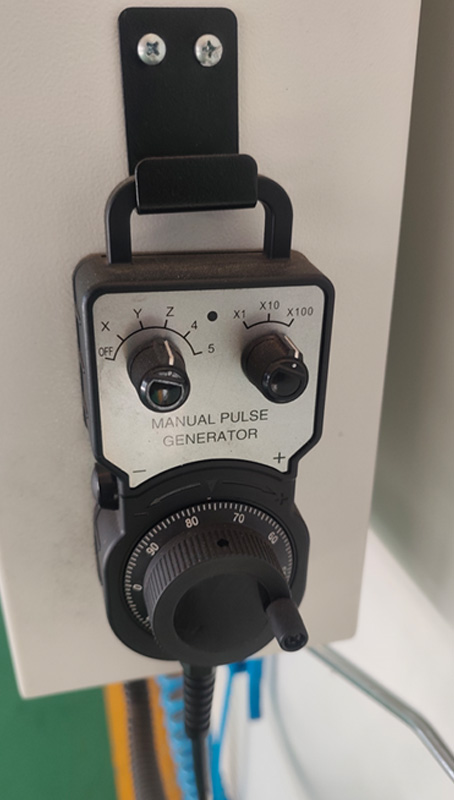

	Маховик перемещений по осям (MPG) Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

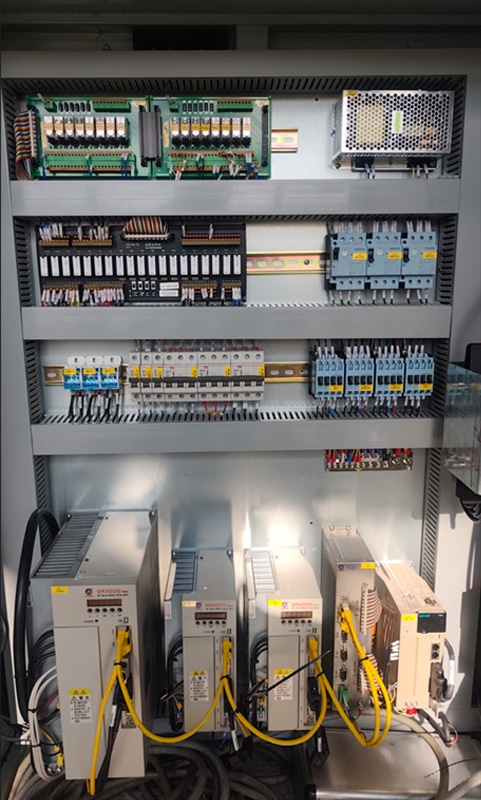

	СЕ стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты Siemens/LG/ Schneider.

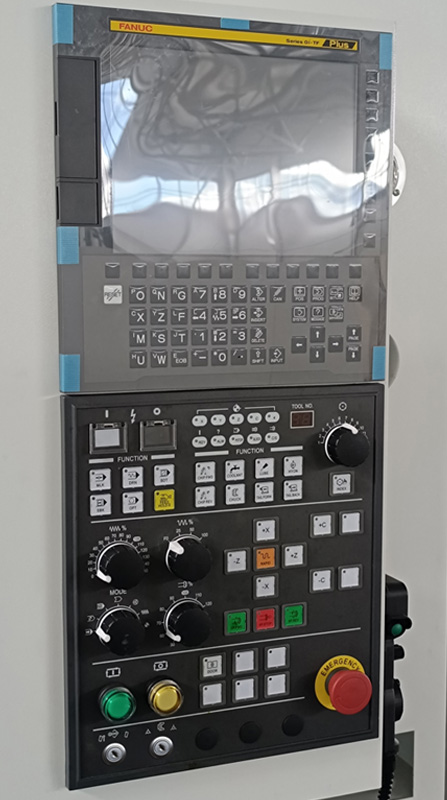

	Система ЧПУ Промышленная система ЧПУ FANUC 0i-TF Plus (type 5) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
