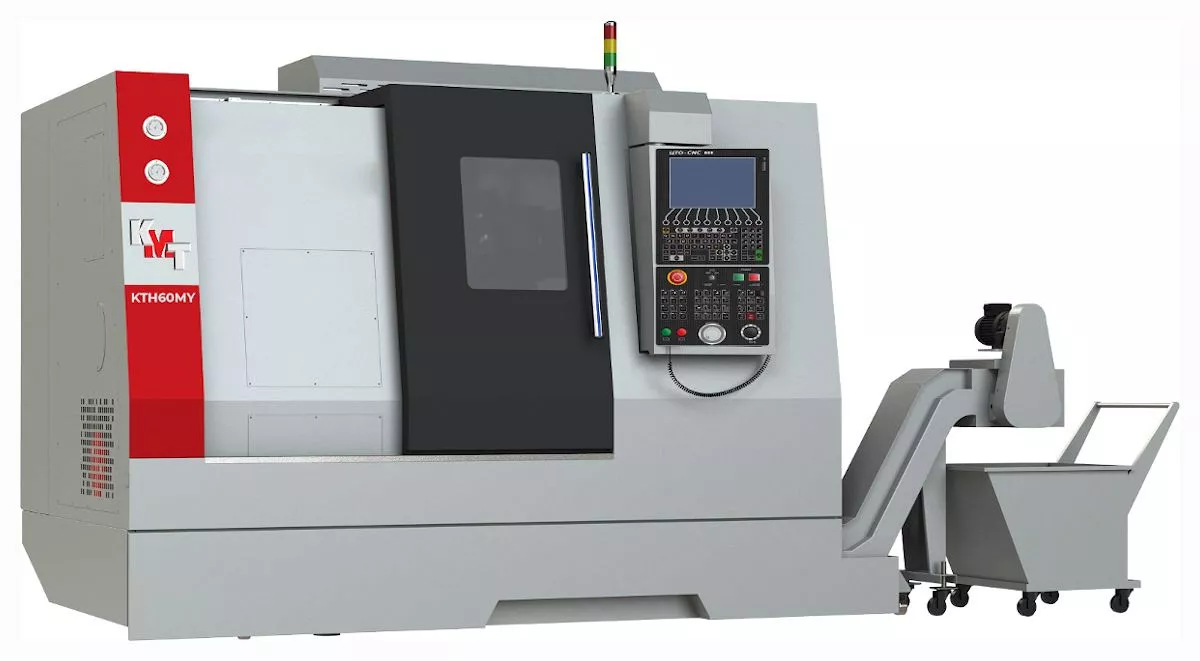

Токарный станок с наклонной станиной KMT KTH 60/600 MY

0 отзывов

Краткие характеристики:

Система ЧПУ ЦТО CNC
Перемещение по оси Х 260 мм
Перемещение по оси Y ±50 мм
Перемещение по оси Z 600 мм

Все характеристики

Особенности:

Система ЧПУ
Цельнолитая наклонная станина высокой жесткости
Револьверная головка
Линейные направляющие
Задняя бабка
Гидравлический 3-х кулачковый патрон
Шпиндель собственной разработки

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KMT KTH 60/600 MY

Цена

4 813 803 ₽

5 394 947 ₽

Цена со скидкой

Мощность главного привода, кВт

11 / 15

Напряжение сети, В

380 ± 5%

Частота, Гц

Мощность приводного инструмента, кВт

3,7

нет

3,7

Система ЧПУ

ЦТО CNC

Перемещение по оси Х, мм

260

230

260

Перемещение по оси Y, мм

±50

Максимальный диаметр обработки, мм

400

Перемещение по оси Z, мм

600

1050

600

1050

Точность позиционирования, мкм

0,004

Максимальная длина обработки, мм

600

1000

600

950

Диаметр отверстия в шпинделе, мм

Револьверная головка

да

Токарно-фрезерный

да

Внутренний конус отверстия шпинделя

A2-6

A2-8

A2-6

Диаметр отверстия в шпинделе, мм

Диаметр обрабатываемого прутка, мм

Максимальные обороты шпинделя, об/мин

3000

Количество инструмента в револьверной головке, шт.

Сечение инструмента, мм х мм

25 х 25

Перемещение пиноли задней бабки, мм

550

770

550

770

Диаметр пиноли задней бабки, мм

100

Конус пиноли задней бабки

МТ5

Точность позиционирования по осям X / Z, мм

0,008

Длина, мм

3000

3900

3000

3900

Ширина, мм

2200

Высота, мм

2500

Вес, кг

4200

5400

4200

5400

Комплектация

Стандартная

Система ЧПУ CTO-X3
MPG пульт управления
Бесступенчатое регулирование скорости вращения шпинделя
Гидравлический 3-х кулачковый патрон 10 дюймов
Автоматическая задняя бабка
Педаль зажима / разжима патрона
Транспортер для удаления стружки ленточного типа с корзиной
Замок-блокиратор на время обработки
Освещение рабочей зоны
Кабинетная защита зоны резания
Система подачи СОЖ
Оптическая линейка по оси Х
Пистолет обдува воздухом
Трехцветная сигнальная лампа
Теплообменник электрошкафа
Автоматическая система смазки
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке

Конструктивные особенности

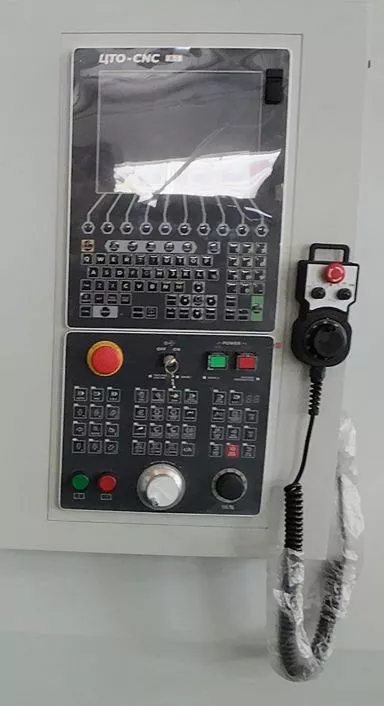

Система ЧПУ
- Промышленная система ЧПУ.
- LCD монитор 10,4 дюймов.
- + 2 - 3 оси управления (память 8G).
- Внешний модуль ПЛК и ввода-вывода.
- Поддержка высокоточного кодирования.
- Поддержка полностью замкнутого контура управления.
- Поддержка протокола шины NCUC, M3, Ethercat.
Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости.
Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок

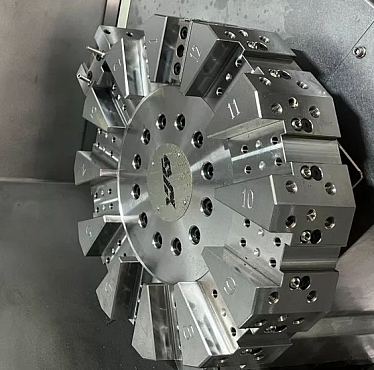

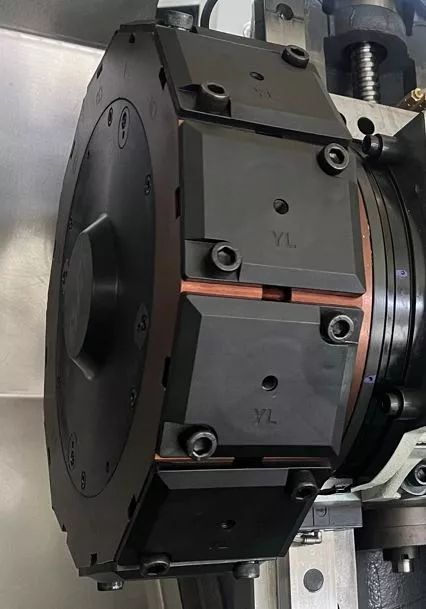

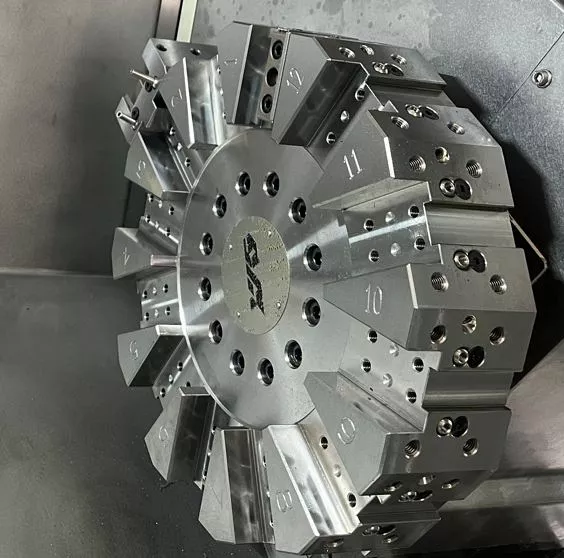

Револьверная головка

В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
На фото представлены: Револьверная головка без приводного инструмента и с приводным.

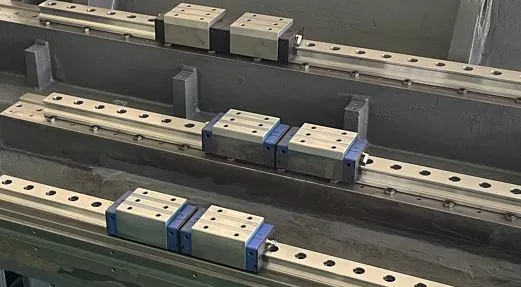

Линейные направляющие

Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.
Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.

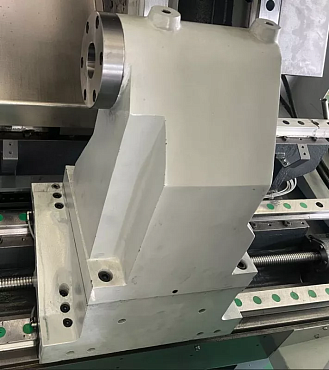

Задняя бабка

На станке установлена гидравлическая задняя бабка.
Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления.
Гидравлический 3-х кулачковый патрон

Гидравлический патрон применяется для зажатия заготовки в процессе обработки.
Возможна установка патрона с различным размером по требованию заказчика.

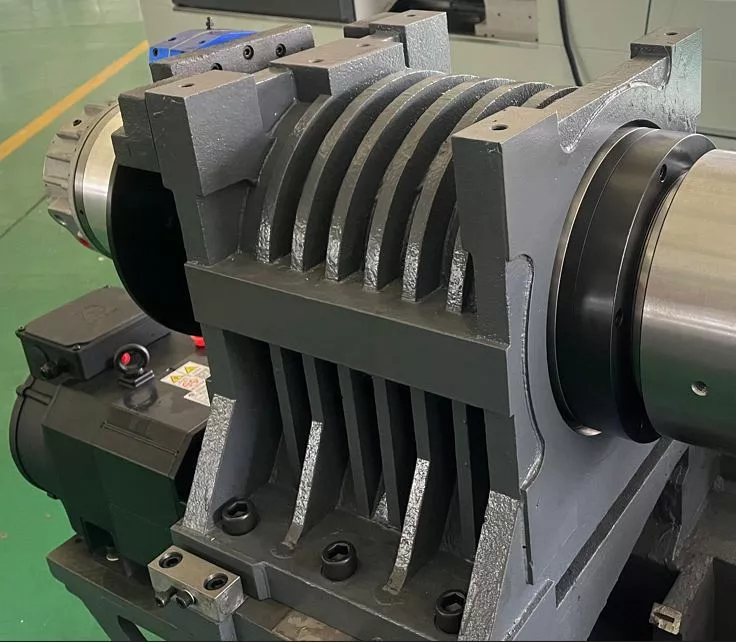

Шпиндель собственной разработки

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки.
В шпинделе установлены высокоточные подшипники компании SKF (Швеция).

Описание

НАЗНАЧЕНИЕ:

Токарные станки с наклонной станиной KMT KTН с высокой скоростью, точностью предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.

KMT KTН обеспечивают высокую эффективность, большие объемы и высокую точность обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении.

Изготовление фитингов и соединительных деталей:

Автомобильная промышленность

Авиационная промышленность

Двигателестроение

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Система ЧПУ Промышленная система ЧПУ. LCD монитор 10,4 дюймов. + 2 - 3 оси управления (память 8G). Внешний модуль ПЛК и ввода-вывода. Поддержка высокоточного кодирования. Поддержка полностью замкнутого контура управления. Поддержка протокола шины NCUC, M3, Ethercat.
	Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.
	Револьверная головка В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. На фото представлены: Револьверная головка без приводного инструмента и с приводным
	Линейные направляющие Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.
	Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления.
	Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.
	Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании SKF (Швеция).
