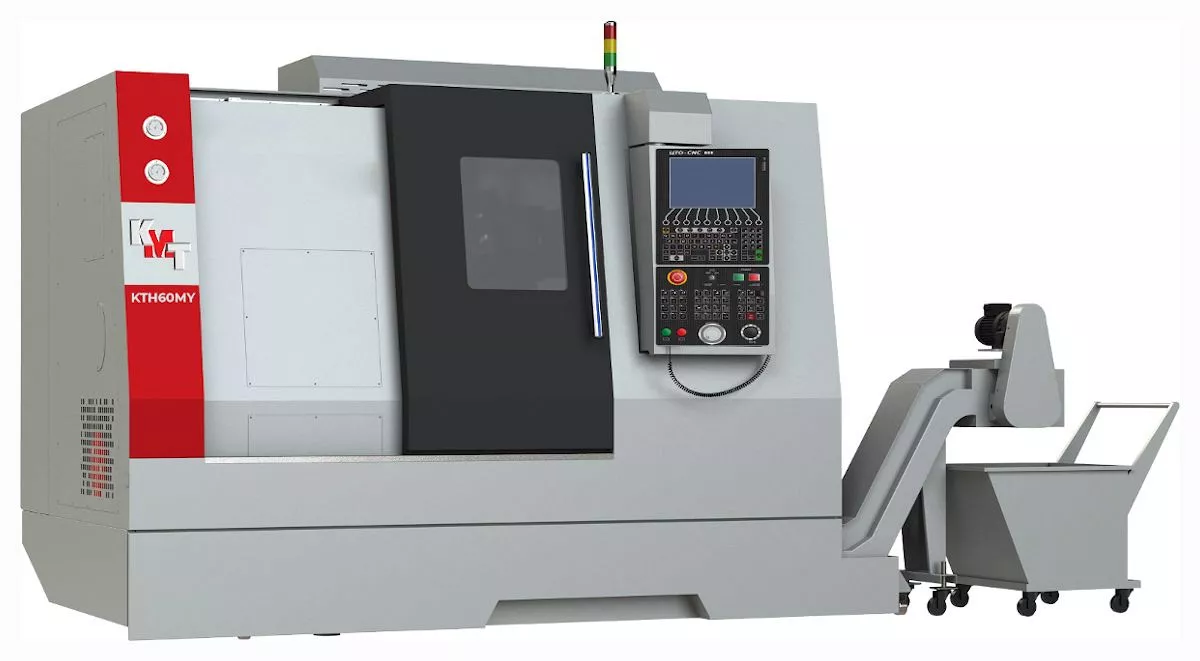

Токарный станок с наклонной станиной KMT KTH 60/600 M

0 отзывов

Краткие характеристики:

Система ЧПУ ЦТО CNC
Перемещение по оси Х 260 мм
Перемещение по оси Z 600 мм
Максимальный диаметр обработки 400 мм

Все характеристики

Особенности:

Система ЧПУ
Цельнолитая наклонная станина высокой жесткости
Револьверная головка
Линейные направляющие
Задняя бабка
Гидравлический 3-х кулачковый патрон
Шпиндель собственной разработки

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KMT KTH 60/600 M

Цена

4 813 803 ₽

5 394 947 ₽

Цена со скидкой

Мощность главного привода, кВт

11 / 15

Напряжение сети, В

380 ± 5%

Частота, Гц

Мощность приводного инструмента, кВт

3,7

нет

3,7

Система ЧПУ

ЦТО CNC

Перемещение по оси Х, мм

260

230

260

Максимальный диаметр обработки, мм

400

Перемещение по оси Z, мм

600

1050

600

1050

Точность позиционирования, мкм

0,004

Максимальная длина обработки, мм

600

1000

950

600

950

Диаметр отверстия в шпинделе, мм

Револьверная головка

да

Токарно-фрезерный

да

Внутренний конус отверстия шпинделя

A2-8

A2-6

Диаметр отверстия в шпинделе, мм

Диаметр обрабатываемого прутка, мм

Максимальные обороты шпинделя, об/мин

3000

Количество инструмента в револьверной головке, шт.

Сечение инструмента, мм х мм

25 х 25

Перемещение пиноли задней бабки, мм

550

770

550

770

Диаметр пиноли задней бабки, мм

100

Конус пиноли задней бабки

МТ5

Точность позиционирования по осям X / Z, мм

0,008

Длина, мм

3000

3900

3000

3900

Ширина, мм

2200

Высота, мм

2500

Вес, кг

4200

5400

4200

5400

Комплектация

Стандартная

Система ЧПУ CTO-X3
MPG пульт управления
Бесступенчатое регулирование скорости вращения шпинделя
Гидравлический 3-х кулачковый патрон 10 дюймов
Автоматическая задняя бабка
Педаль зажима / разжима патрона
Транспортер для удаления стружки ленточного типа с корзиной
Замок-блокиратор на время обработки
Освещение рабочей зоны
Кабинетная защита зоны резания
Система подачи СОЖ
Оптическая линейка по оси Х
Пистолет обдува воздухом
Трехцветная сигнальная лампа
Теплообменник электрошкафа
Автоматическая система смазки
Инструмент для обслуживания станка
Инструкция по эксплуатации на русском языке

Конструктивные особенности

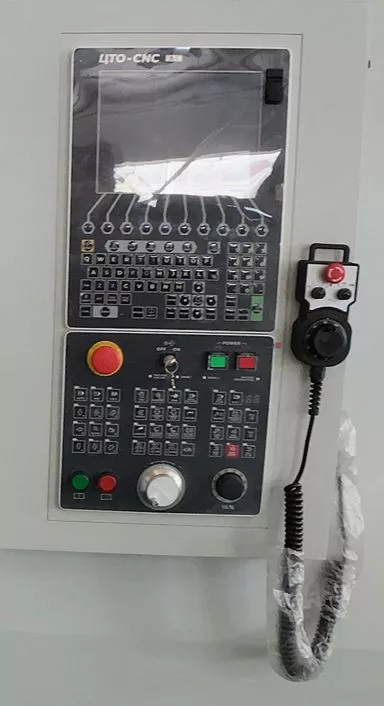

Система ЧПУ
- Промышленная система ЧПУ.
- LCD монитор 10,4 дюймов.
- + 2 - 3 оси управления (память 8G).
- Внешний модуль ПЛК и ввода-вывода.
- Поддержка высокоточного кодирования.
- Поддержка полностью замкнутого контура управления.
- Поддержка протокола шины NCUC, M3, Ethercat.
Цельнолитая наклонная станина высокой жесткости

На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости.
Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок

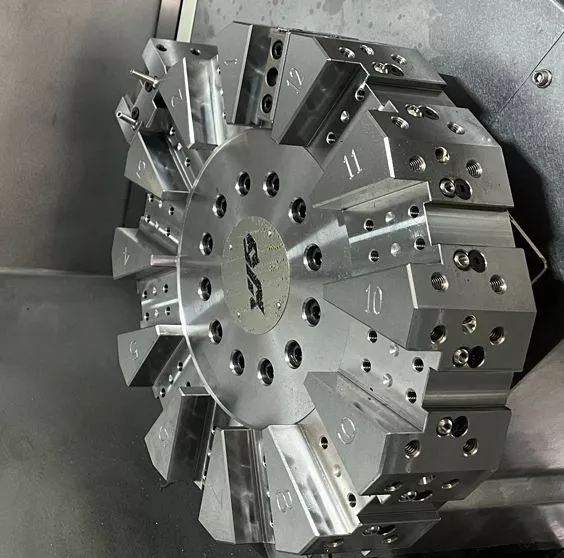

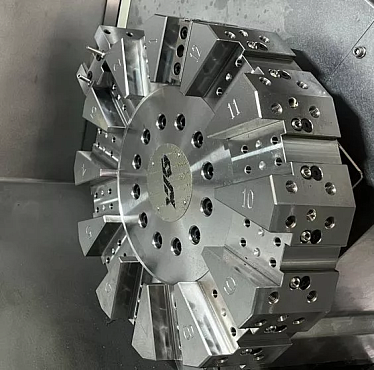

Револьверная головка

В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования.
На фото представлены: Револьверная головка без приводного инструмента и с приводным.

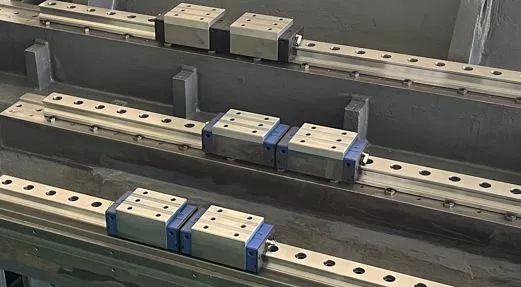

Линейные направляющие

Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.
Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.

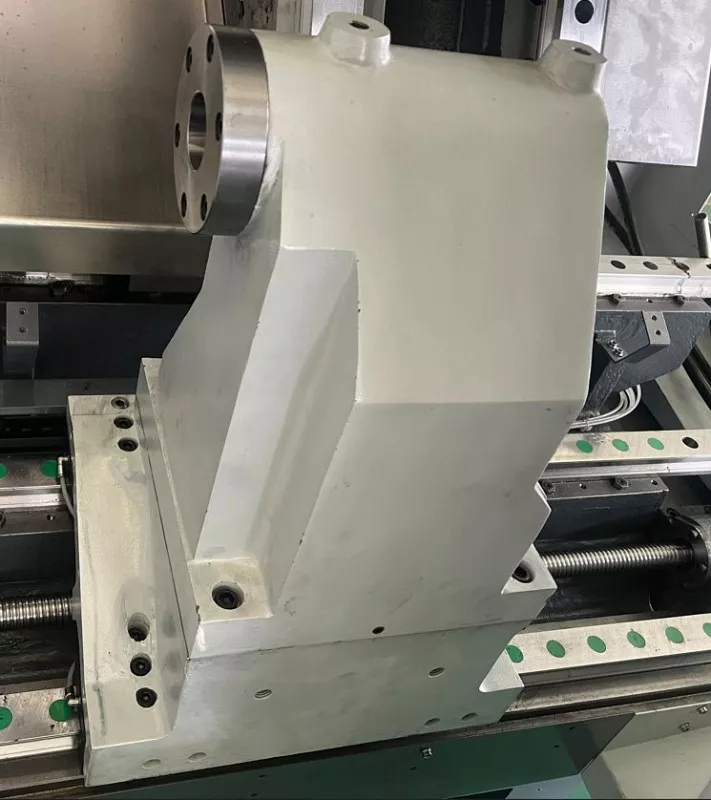

Задняя бабка

На станке установлена гидравлическая задняя бабка.
Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления.

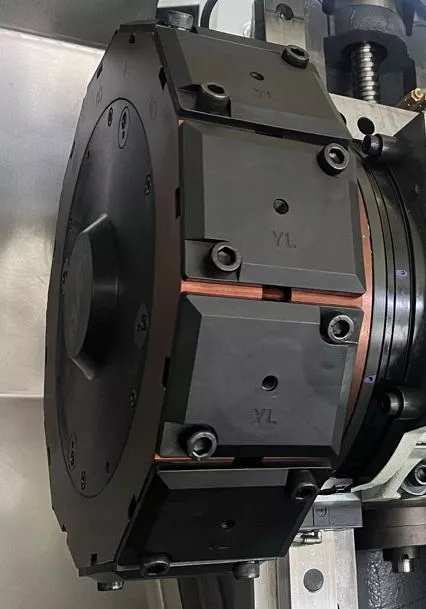

Гидравлический 3-х кулачковый патрон

Гидравлический патрон применяется для зажатия заготовки в процессе обработки.
Возможна установка патрона с различным размером по требованию заказчика.

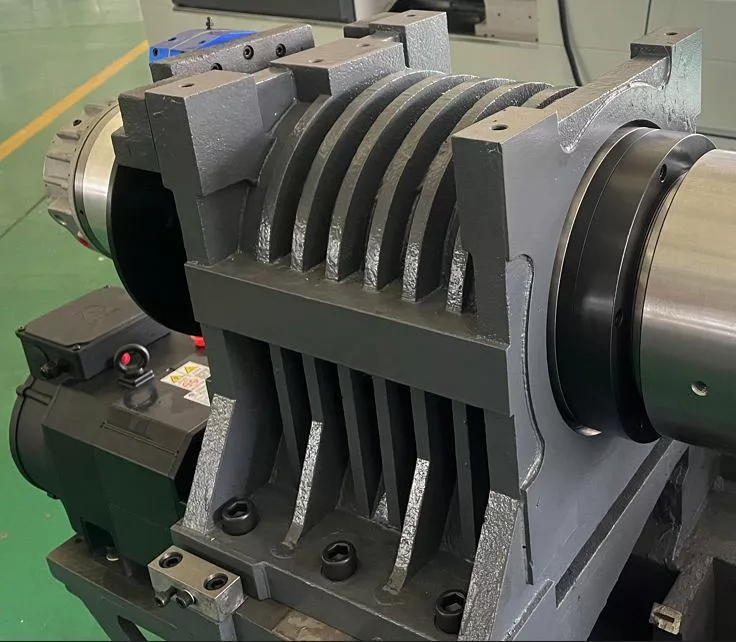

Шпиндель собственной разработки

Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки.
В шпинделе установлены высокоточные подшипники компании SKF (Швеция).

Описание

НАЗНАЧЕНИЕ:

Токарные станки с наклонной станиной KMT KTН с высокой скоростью, точностью предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.

KMT KTН обеспечивают высокую эффективность, большие объемы и высокую точность обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении.

Изготовление фитингов и соединительных деталей:

Автомобильная промышленность

Авиационная промышленность

Двигателестроение

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Система ЧПУ Промышленная система ЧПУ. LCD монитор 10,4 дюймов. + 2 - 3 оси управления (память 8G). Внешний модуль ПЛК и ввода-вывода. Поддержка высокоточного кодирования. Поддержка полностью замкнутого контура управления. Поддержка протокола шины NCUC, M3, Ethercat.
	Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок.
	Револьверная головка В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. На фото представлены: Револьверная головка без приводного инструмента и с приводным
	Линейные направляющие Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.
	Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления.
	Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика.
	Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании SKF (Швеция).
