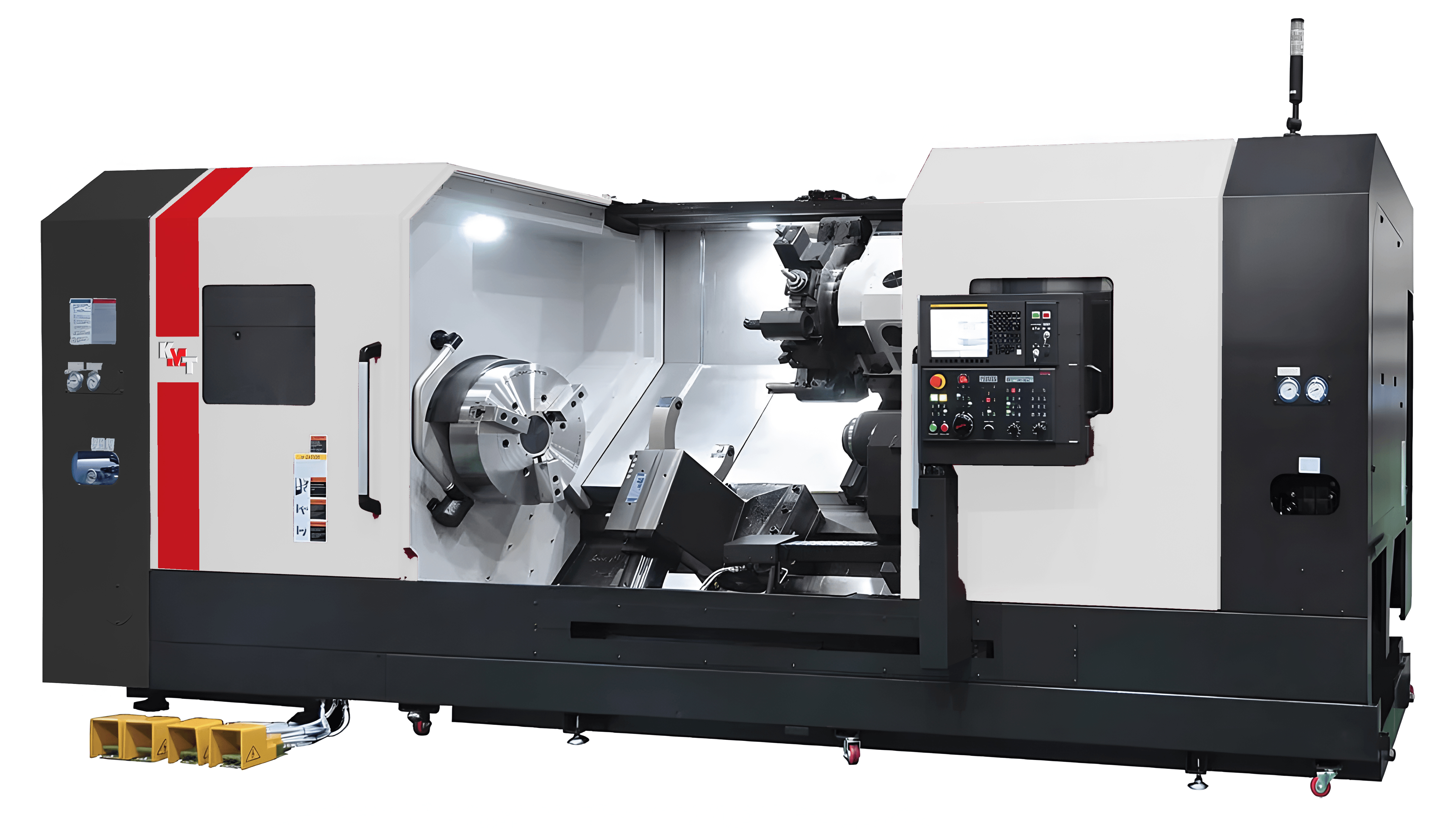

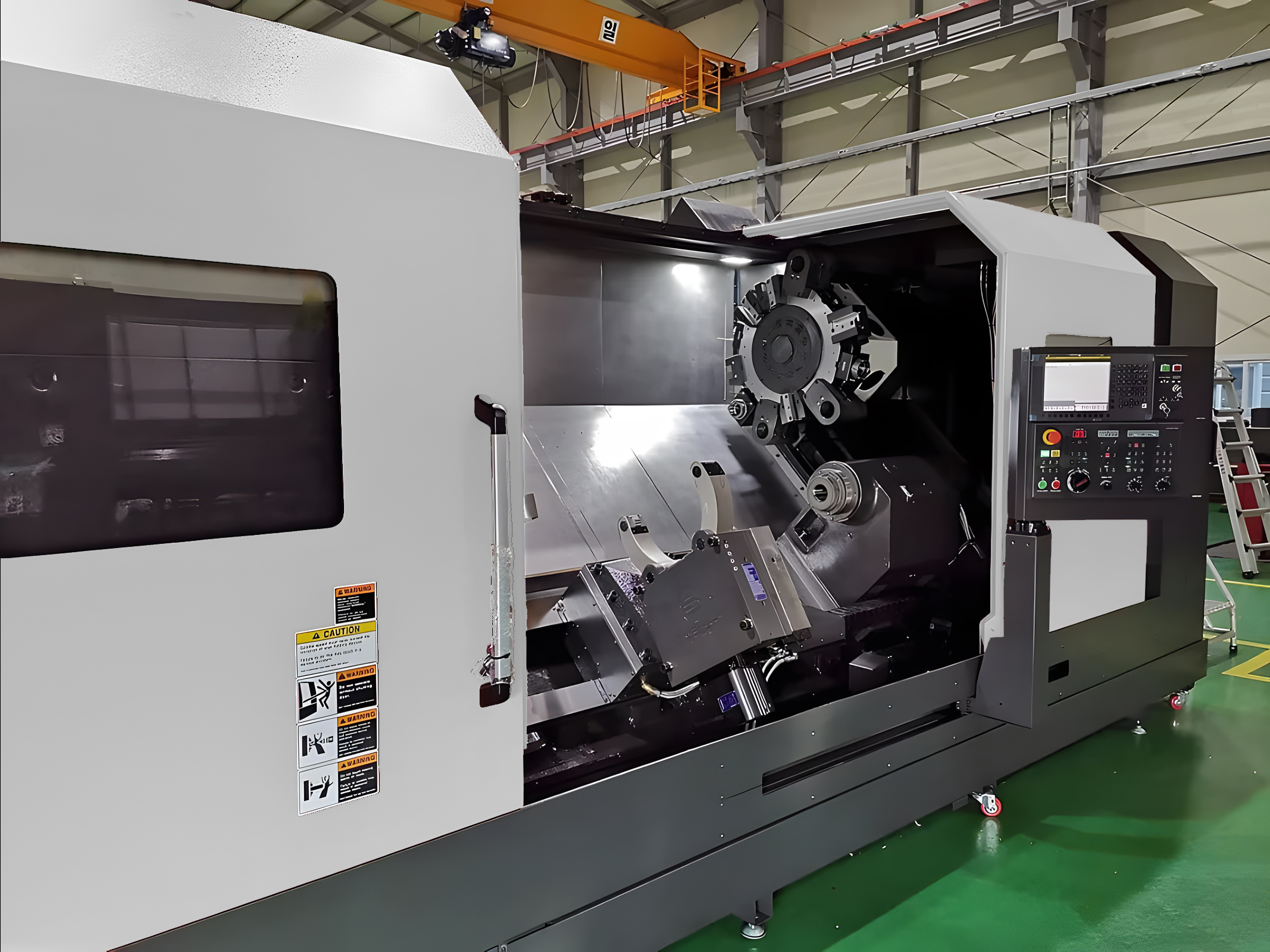

Токарные центры SKM NL 6000

Станина

Передача крутящего момента

С помощью клиновидного ремня — с высокой передаточной способностью, отличным захватом и очень малым смещением между ремнем и шкивом. Ременный шкив типа PK обеспечивает хорошую обработку поверхности, низкий уровень вибрации и шума даже на высоких скоростях. Двухскоростной редуктор увеличивает объем снимаемого металла на 25% минимум, сокращает время обработки на 20%. Конструкция корпуса минимизирует деформацию оси шкива.

Каретка револьверной головы

Шестигранная конструкция и направляющие увеличенного сечения, изготовленные из цельной отливки, способствуют производительной обработке в самых тяжелых условиях. Закаленные индукционным способом и прецизионные шлифованные направляющие обеспечивают точную обработку деталей. Широкая каретка снижает вибрацию и обеспечивает высокую точность обработки. Грамотная компоновка узла гарантирует беспрецедентное качество точения и фрезерования.

Направляющие оси Х

Широкие прямоугольные направляющие из цельной заготовки предназначены для тяжелых условий обработки. Прошли индукционную закалку, были отшлифованы, благодаря чему обеспечивают точность обработки в течение длительного времени.

Револьверная голова (статический инструмент)

Особенности серии NL 6000:

• Револьверная головка с 12 станциями;
• Торцевое зубчатое соединение из 3 частей большого диаметра для высокой прочности и длительного срока службы инструмента;
• Двигатель с высоким крутящим моментом для быстрой индексации, точного позиционирования (время индексации — 0,2 сек.);
• Индексирующий серводвигатель 1,2 кВт.

Револьверная голова (приводной инструмент, блоки BMT85)

В серии NL 6000M:

• Револьверная головка с 12 станциями BMT85 (24 позиции);
• Мощный гидравлический зажим;
• Высокая скорость вращения инструмента шпинделя;
• Улучшенное фрезерование, точность и мощность обработки;
• • Двигатель приводного инструмента: 7,5/11/15 кВт.

Главный шпиндель и шпиндельная бабка

Ребристая конструкция эффективно рассеивает тепло, вырабатываемое при перемещении осей и сохраняет минимальное тепловое расширение. Двусторонняя симметрия A и B уменьшает причину тепловой деформации. Специальная теплоотводящая конструкция позволяет использовать всю доступную мощность и высокий крутящий момент на всех режимах резания. Двухрядные цилиндрические роликовые подшипники спереди и сзади вместе с радиально-упорными подшипниками обеспечивают высокую прочность при тяжелых режимах обработки, позволяя достичь превосходного качества поверхности.

Конструкция шпиндельной бабки выполнена так, чтобы тепло, выделяемое при длительной интенсивной работе шпинделя, перераспределялось по поверхности — это исключает искажение геометрии, точность готовых деталей остается высокой. Шпиндель станка базируется в передней и задней частях по паре двухрядных конических роликовых подшипников, что позволяет эффективно компенсировать осевые силы и радиальную нагрузку, возникающие при резании.

Программируемая задняя бабка и пиноль

Поставляются в стандартной комплектации. Регулировка положения задней бабки проще, время наладки меньше. Можно обрабатывать тяжелые и длинные детали на повышенных режимах резания.

Шарико-винтовая передача

ШВП с преднатягом и двойным креплением. Оба конца оси X и оси Z жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение даже с высокой нагрузкой. Двойные заанкеренные шариковые винты с предварительным натягом с обоих концов и имеют предварительный натяг для уменьшения теплового расширения. Шариковый винт большого диаметра установлен на высокоточные радиальные подшипники P4 с обоих концов.

Система крепления BMT

Отличается жесткостью крепления инструментальных блоков к револьверной головке (крепится четырьмя болтами), идеальной для тяжелых режимов резания. Прямая передача обеспечивает высокую точность и крутящий момент. Усилие зажима — высокое осевое.
