Токарный станок с ЧПУ KE63/1500 Fanuc

0 отзывов

МТ 487485

Смотреть видео

5 видео

Краткие характеристики:

Повторяемость по осям X / Z 0,012 / 0,025 мм
Максимальный диаметр обработки над станиной 630 мм
Фланец шпинделя С11 (ISO 702/III)
Точность позиционирования по осям X / Z 0,030 / 0,050 мм

Все характеристики

Особенности:

Станина
Ручная задняя бабка
Гидравлическая задняя бабка
Механический 3-кулачковый патрон
Инструментальная система
Система ЧПУ Fanuc 0i MATE TD

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы
ЗИП

Модель

КЕ63/1500 Fanuc

КЕ63/1500 H-CNC

Цена

4 932 225 ₽

Цена со скидкой

Мощность главного привода, кВт

Максимальный диаметр обработки над станиной, мм

630

Ширина направляющих станины, мм

550

Перемещение по оси Х, мм

320

Перемещение по оси Z, мм

1235

Скорость быстрых перемещений по осям X / Z, м/мин

4 / 8

Максимальная длина обработки, мм

1500

Устанавливаемый диаметр над суппортом, мм

320

Диаметр отверстия в шпинделе, мм

100

Сечение инструмента, мм х мм

32 х 25

Фланец шпинделя

С11 (ISO 702/III)

Диаметр патрона, мм

315

Конус

Метрический 120 (1:20)

Частота вращения шпинделя, об/мин

10 - 90 / 20 - 200 / 50 - 445 / 110 - 1000 (4 ступени)

Повторяемость по осям X / Z, мм

0,012 / 0,025

Точность позиционирования по осям X / Z, мм

0,030 / 0,050

Выдвижение пиноли задней бабки, мм

240

Диаметр пиноли задней бабки, мм

100

Конус пиноли задней бабки

МТ 6

Длина, мм

4016

Ширина, мм

2000

Высота, мм

1800

Вес, кг

5100

Входит в подборки:
Серия KE

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ FANUC 0i-TF(5)
Увеличенная мощность двигателя шпинделя 15 кВт
6-позиционная револьверная головка
Система подачи СОЖ через револьвер
3-кулачковый механический патрон Ø 315мм
Бесступенчатое регулирование скорости вращения шпинделя
Комплект каленых кулачков
Комплект мягких кулачков
Ручная задняя бабка
Вращающийся задний центр
Неподвижный люнет Ø20 - 100 мм
Подвижный люнет Ø150 - 400 мм
Местное освещение рабочей зоны
Теплообменник электрошкафа
Автоматическая система смазки направляющих и ШВП
Кабинетная защита зоны обработки
Передача информации через порт RS-232
Руководство по эксплуатации на русском языке

Конструктивные особенности

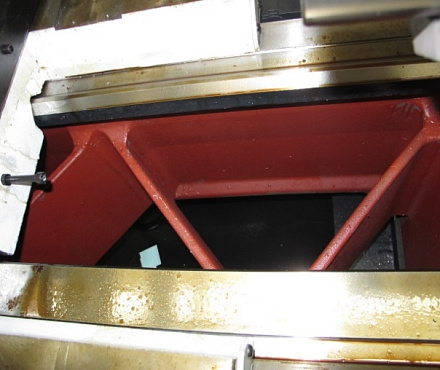

Станина

Цельнолитая станина с дополнительными ребрами жесткости отлита из чугуна. Такая конструкция станины обеспечивает повышенную жесткость, виброустойчивость и способна выдерживать повышенные нагрузки.

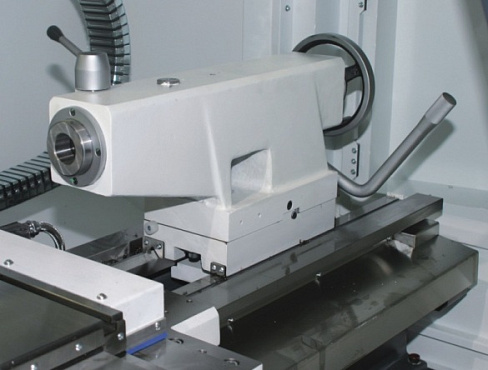

Ручная задняя бабка

Приспособление для крепления заготовки (при обработки в центрах) и для крепления инструментов, таких как метчик, плашка при нарезании резьбы, сверл или сверлильного патрона при сверлении отверстий.
Механический 3-кулачковый патрон

Патрон применяется для зажатия заготовки в процессе обработки, в зависимости от модели станка 3-кулачковый патрон поставляется диаметром 160 мм, 200 мм, 250 мм, 320 мм, 400 мм.

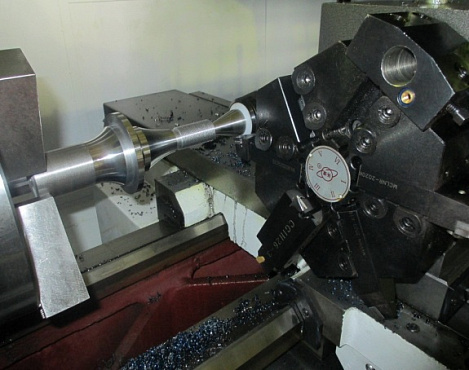

Инструментальная система

6-позиционная револьверная головка.
Система ЧПУ Fanuc 0i MATE TD
- тип - замкнутый;
- 2 оси управления + шпиндель (2D);
- автоматические циклы резания одновременно по двум координатам;
- учет времени обработки и счетчик деталей;
- программирование деталей и радиуса;
- память на 63 программы, таблица инструментов на 64 позиции.

Описание

НАЗНАЧЕНИЕ:

Станок KE63/1500 предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы, сверление, зенкерование.

Обрабатываемый материал:

сталь;
чугун;
легированные сплавы (нержавейка);
цветные металлы и легкие сплавы.

Использование системы ЧПУ позволяет изготавливать детали со сложной конфигурацией, значительно увеличивает серийность производства, повышает эффективности обработки и снижает влияние человеческого фактора.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарный станок с ЧПУ KE63/1500 нашел широкое применение в машиностроительном производстве. В основном используется при мелко- или среднесерийном изготовлении деталей, в ремонтных мастерских, в основных цехах механической обработки.

Тяжелая промышленность

Автомобильная промышленность

Машиностроение

Приборостроение

Авиационная промышленность

Двигателестроение

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Система ЧПУ FANUC PLUS 0i-TF (Type 5) / H-СNC808Di
Мощность главного двигателя 15 кВт, редуктор
Максимальный диаметр над станиной 630 мм
Диаметр отверстия в шпинделе 100 мм
Длина заготовки 1500 мм
