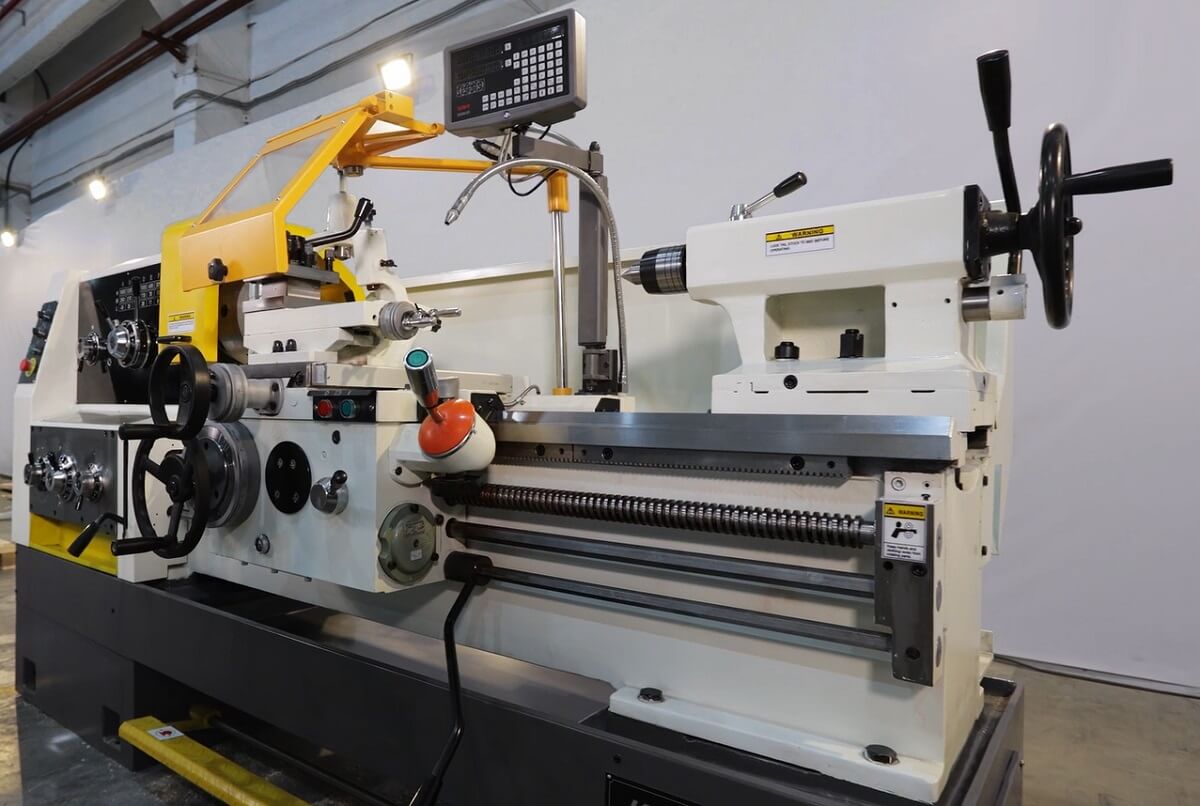

Токарно-винторезный станок KMT 2000 (CY6250x2000)

0 отзывов

Краткие характеристики:

Максимальный диаметр обработки над станиной 500 мм
Расстояние между центрами 2000 мм
Ширина направляющих станины 390 мм
Мощность главного привода 7,5 кВт

Все характеристики

Особенности:

Цельнолитая станина
Задняя бабка
Резцедержатель
Коробка скоростей
Коробка подач
Шпиндель

Тех. характеристики
Описание
Комплектация
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KY50B x 2000

KY50B x 1000

KY50B x 1500

Цена

1 554 694 ₽

1 815 849 ₽

Цена со скидкой

1 445 865 ₽ -6%

1 445 865 ₽ -7%

1 688 739 ₽ -7%

Мощность главного привода, кВт

7,5

Напряжение сети, В

380

Количество скоростей шпинделя

Диапазон скоростей шпинделя, об/мин

10 - 1600

Максимальный диаметр обработки над станиной, мм

500

Расстояние между центрами, мм

2000

1000

1500

Ширина направляющих станины, мм

390

Угол поворота руки, °

±90

Кол-во и шаг модульной резьбы

0,5 - 112

Кол-во и шаг питчевой резьбы

56 - 1/4

Кол-во и шаг метрической резьбы

0,5 - 224

Диапазон поперечных подач

0,012 - 2,73 мм/об

Диапазон продольных подач

0,028 - 6,43 мм/об

Диаметр и шаг ходового винта, мм

40 х 12

Ø40 х 12

Торец шпинделя

D8 Camlock (DIN 55029, ISO 702/II)

Устанавливаемый диаметр над выемкой ГАП в станине, мм

710

Ширина станины, мм

390

Устанавливаемый диаметр над суппортом, мм

300

Конус шпинделя (Морзе №)

Диаметр отверстия в шпинделе, мм

Диаметр пиноли задней бабки, мм

Конус пиноли задней бабки

Морзе 5

Длина, мм

3500

2500

3000

Ширина, мм

1150

Высота, мм

1300

1430

Вес, кг

2800

2100

2400

Комплектация

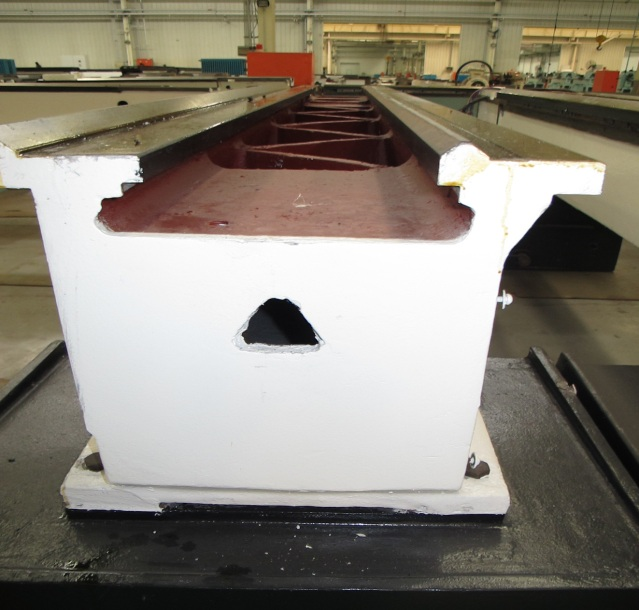

Цельнолитая станина

Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

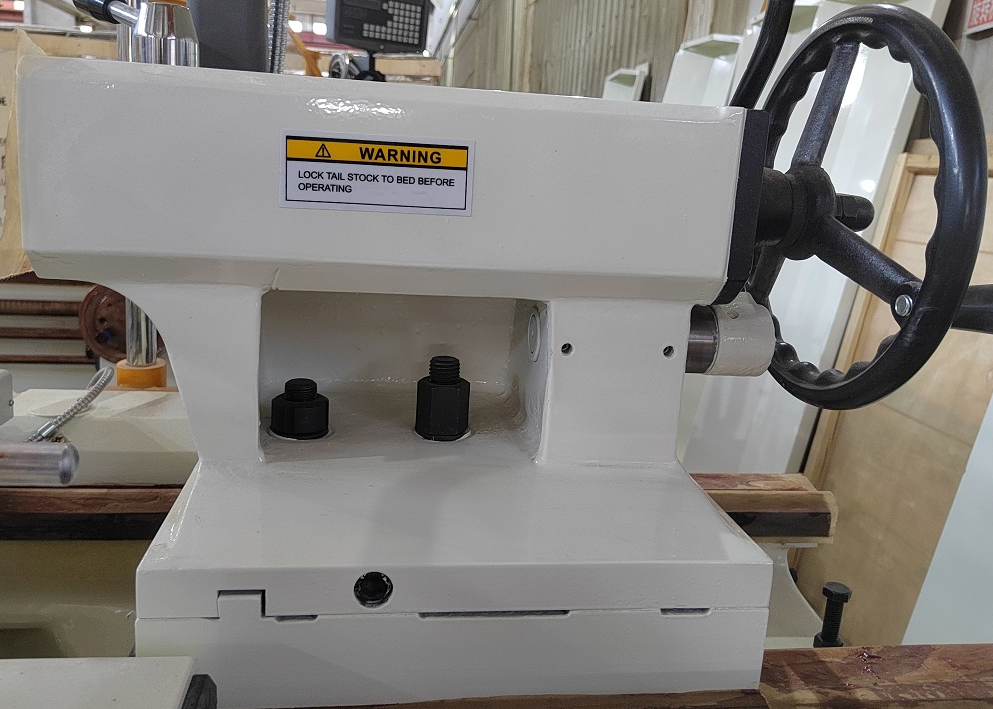

Задняя бабка

Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

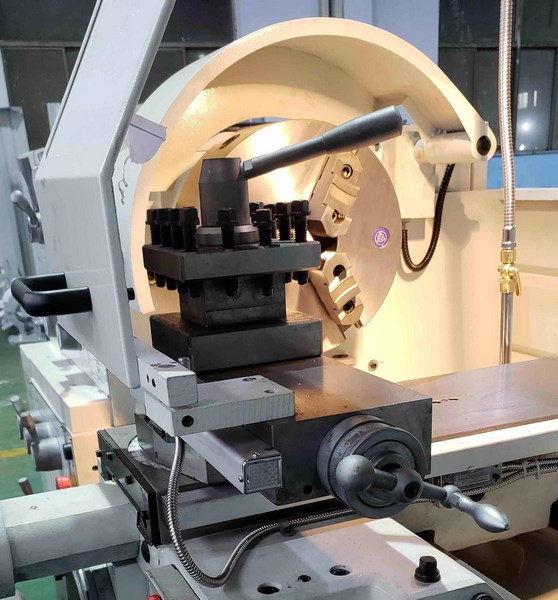

Резцедержатель

Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения – 25 х 25мм. Угол поворота резцедержателя ±90°.

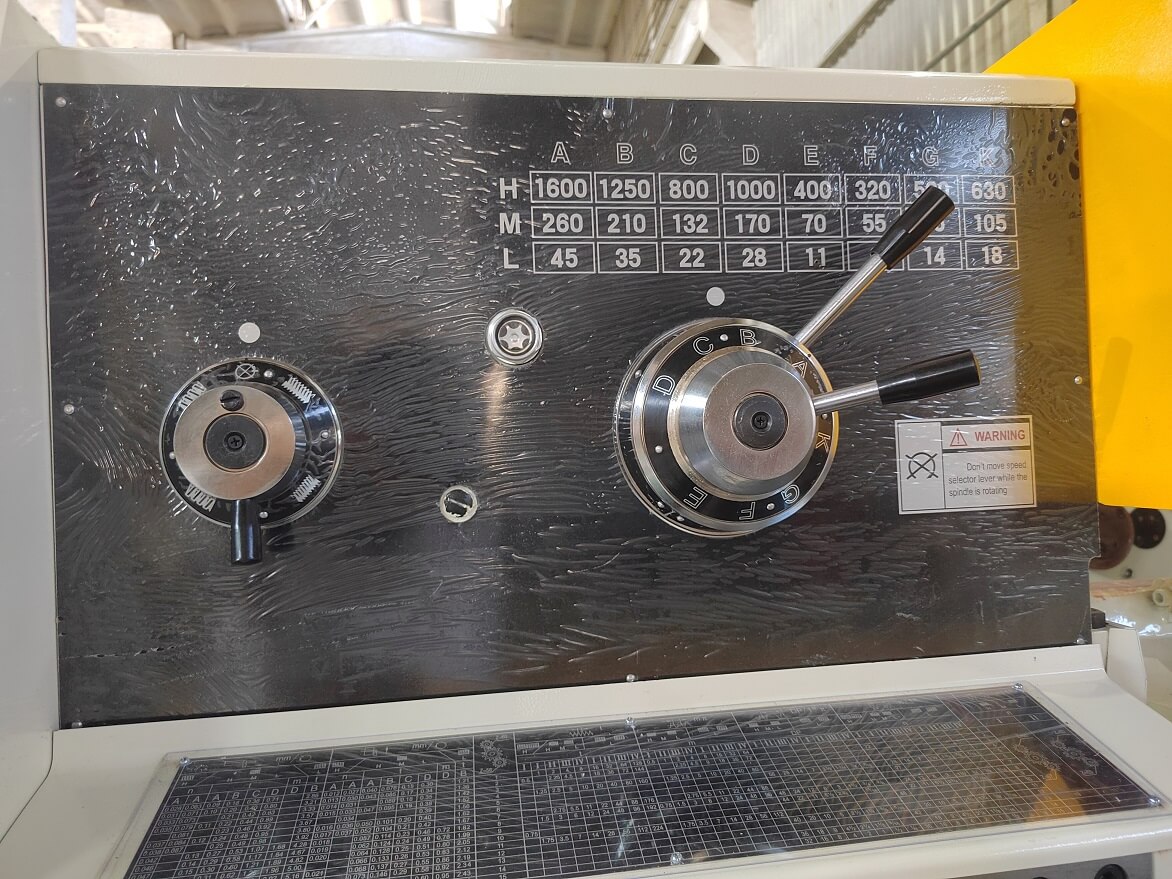

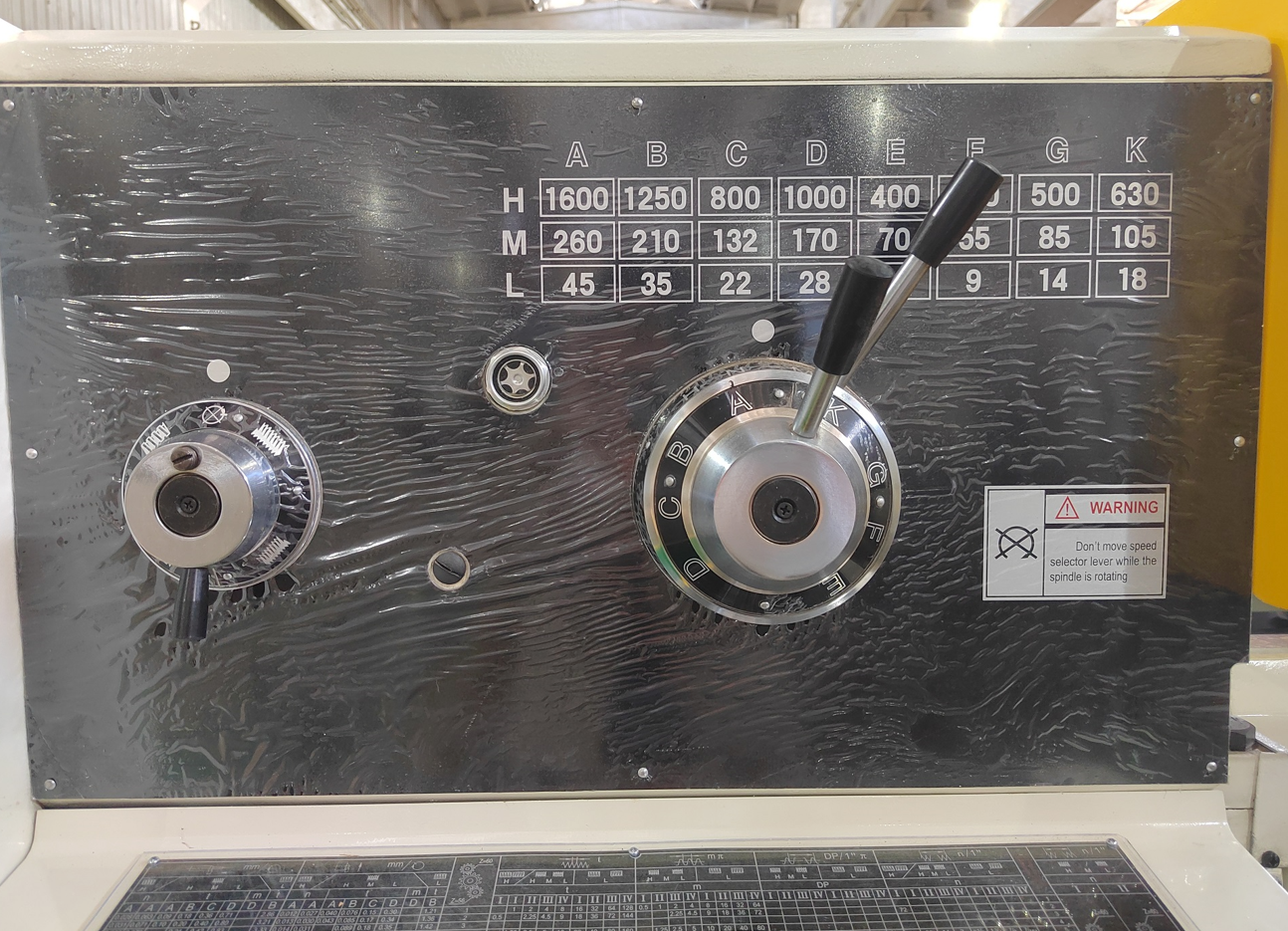

Коробка скоростей

Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.

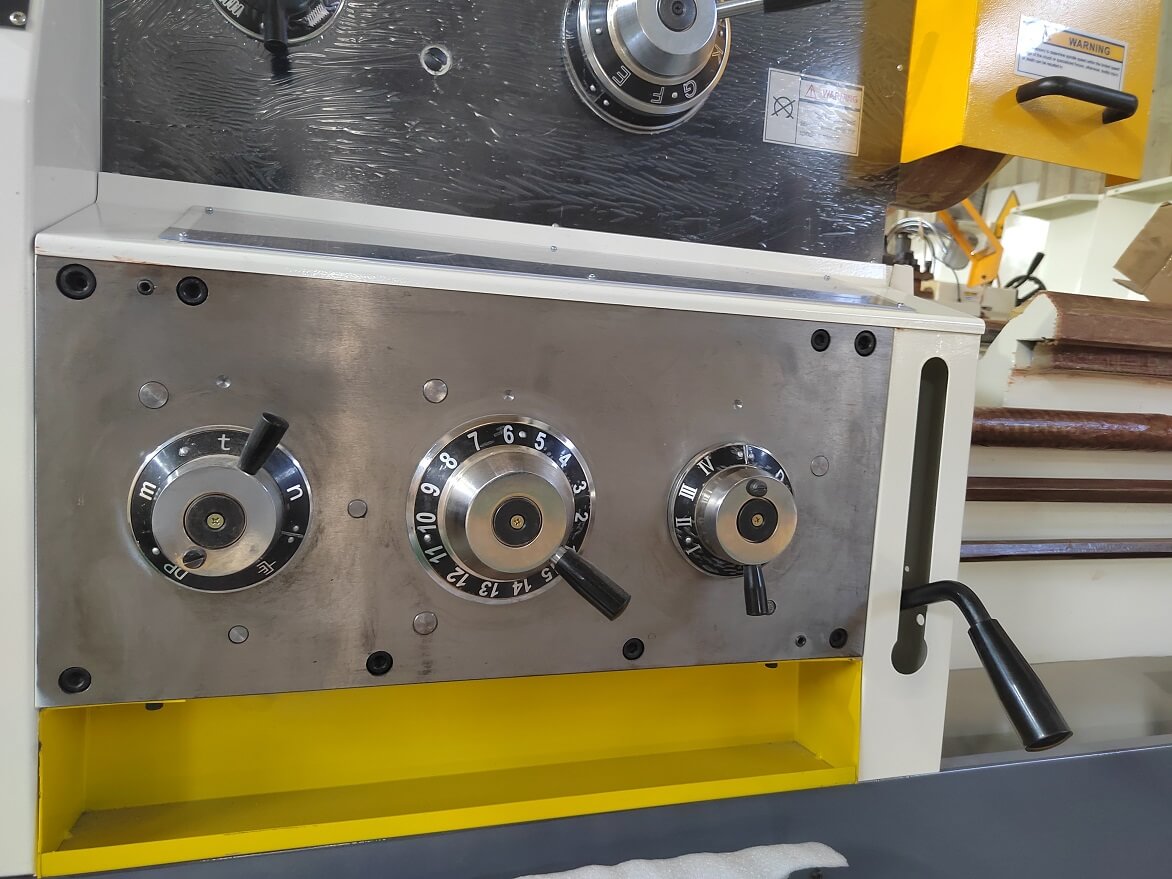

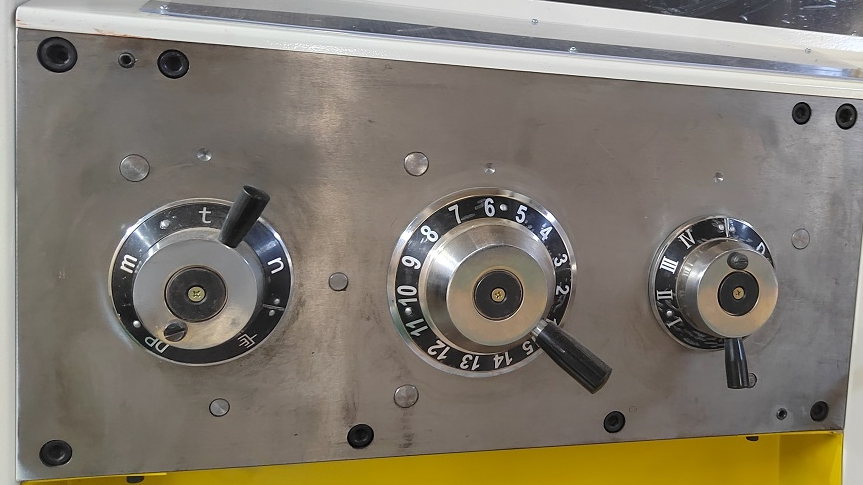

Коробка подач

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Так же на передней панели имеется кнопка аварийного отключения станка.

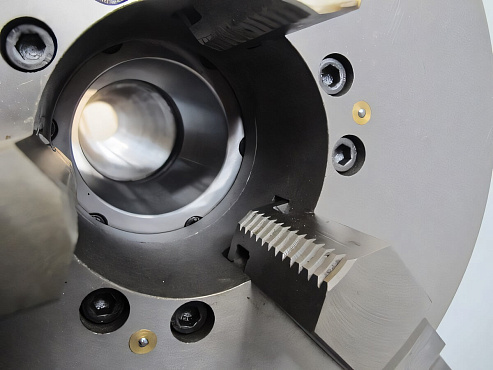

Шпиндель

Увеличенное отверстие в шпинделе станка - 82 мм.

Описание

НАЗНАЧЕНИЕ:

Токарно-винторезные станки серии KY предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Основные выполняемые операции:

Нарезание метрической, модульной, дюймовой и питчевой резьбы;
Получение фасонной, конической и цилиндрической поверхностей;
Подрезание торцов;
Сверление, растачивание, зенкование отверстий;
Точение наружных поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.

Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.

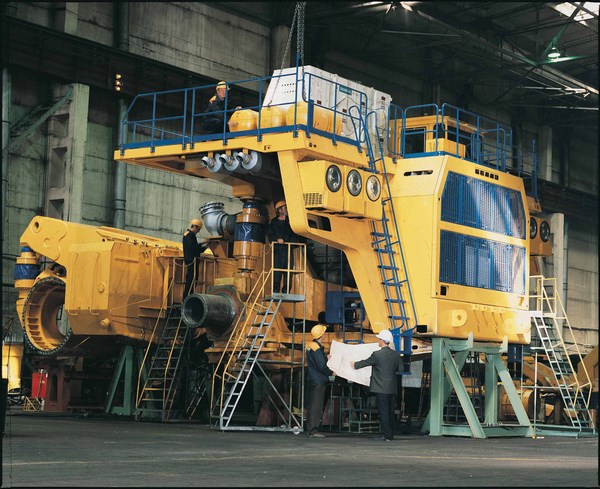

Автомобильная промышленность

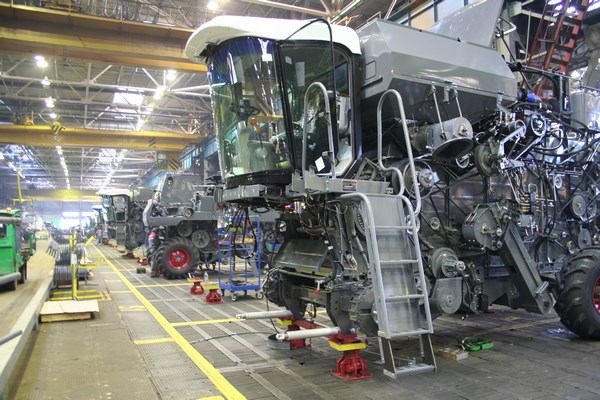

Машиностроение

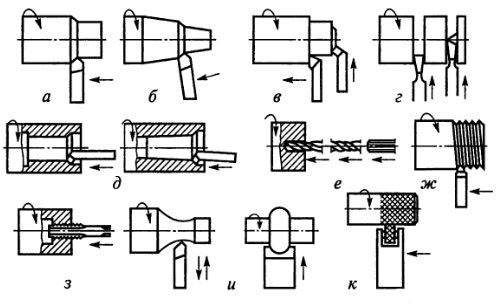

СХЕМА ОБРАБОТКИ:

Основные виды токарных работ:

а — обработка наружных цилиндрических поверхностей;
б — обработка наружных конических поверхностей (при наличии опции «конусная линейка»);
в — обработка торцов и уступов;
г — вытачивание канавок, отрезка заготовки;
д — обработка внутренних цилиндрических и конических поверхностей (при наличии опции «конусная линейка»);
е — сверление, зенкерование и развертывание отверстий;
ж — нарезание наружной резьбы;
з — нарезание внутренней резьбы;
и — обработка фасонных поверхностей;
к — накатывание рифлений.

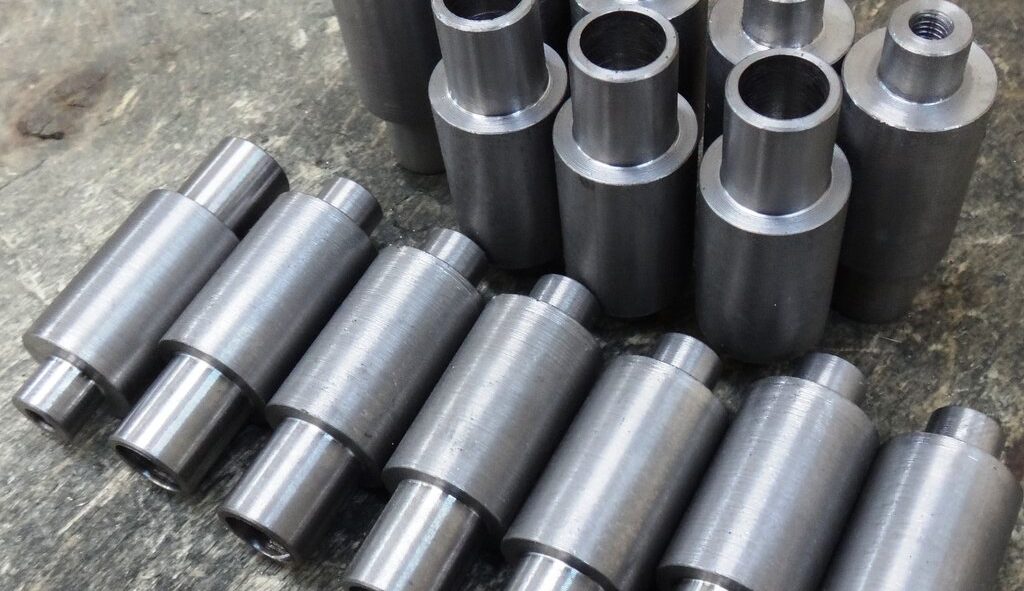

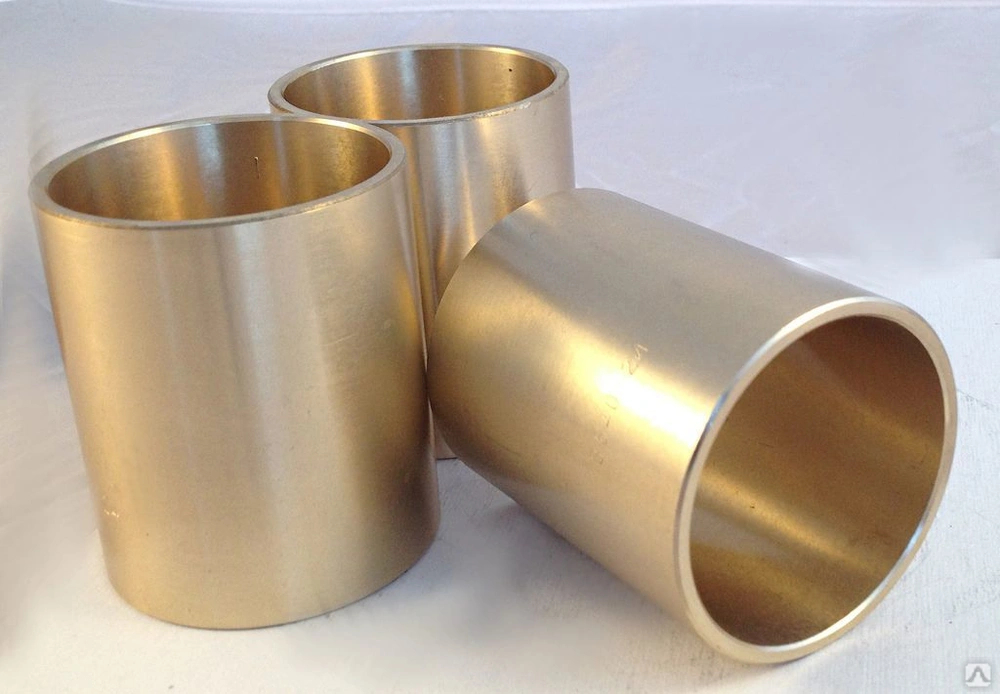

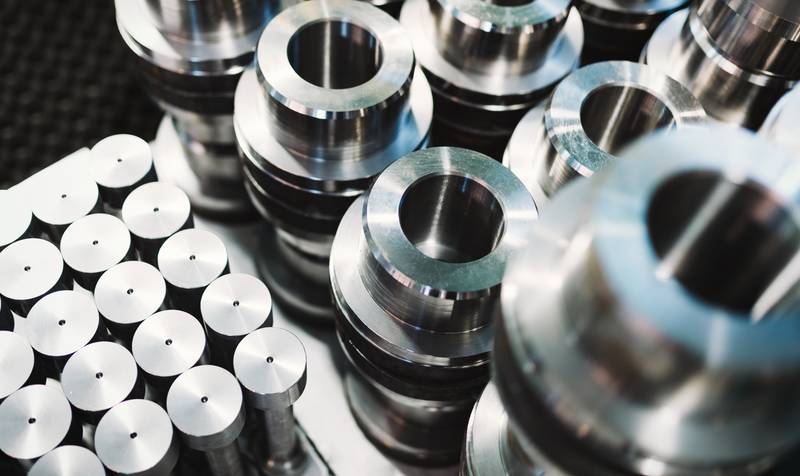

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

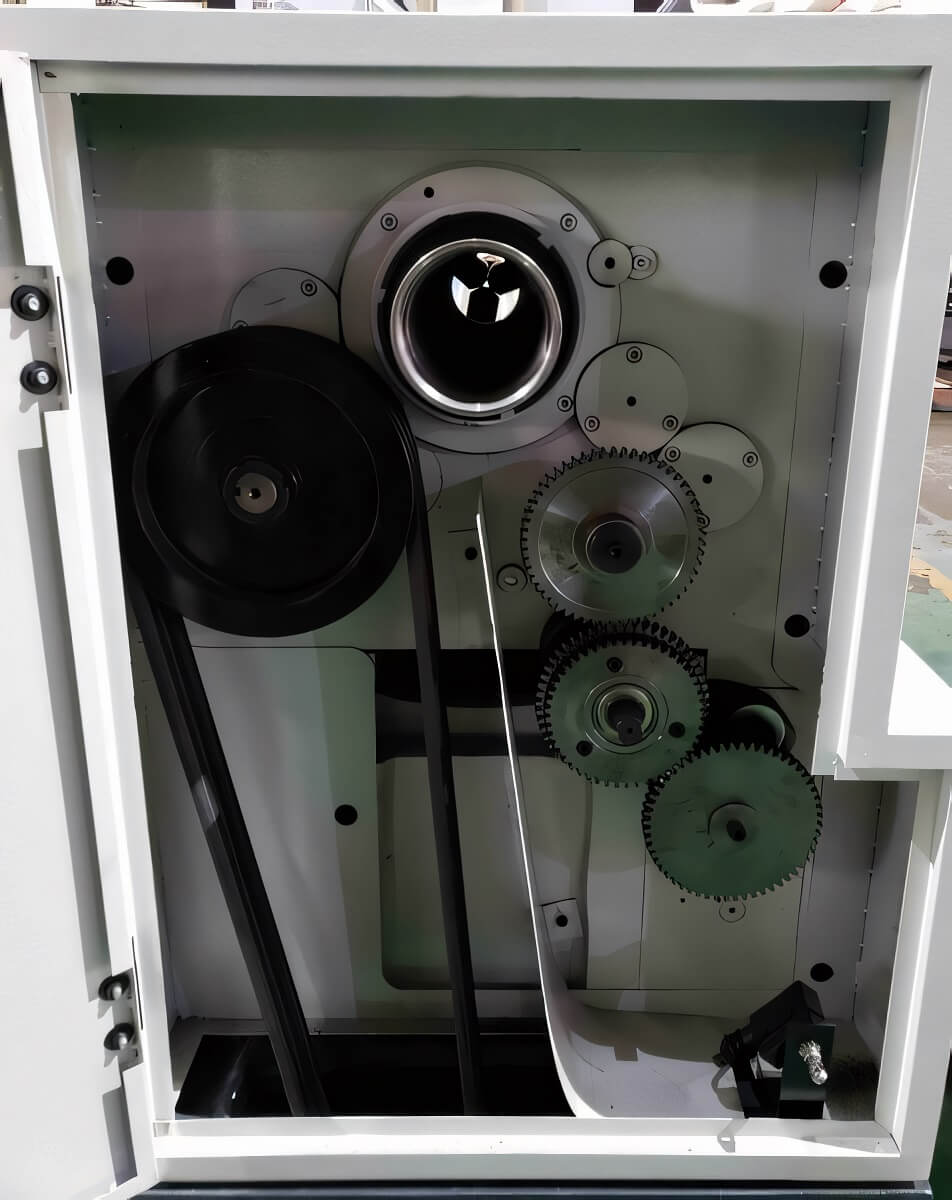

	ШПИНДЕЛЬНАЯ БАБКА Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.
	СТАНИНА Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

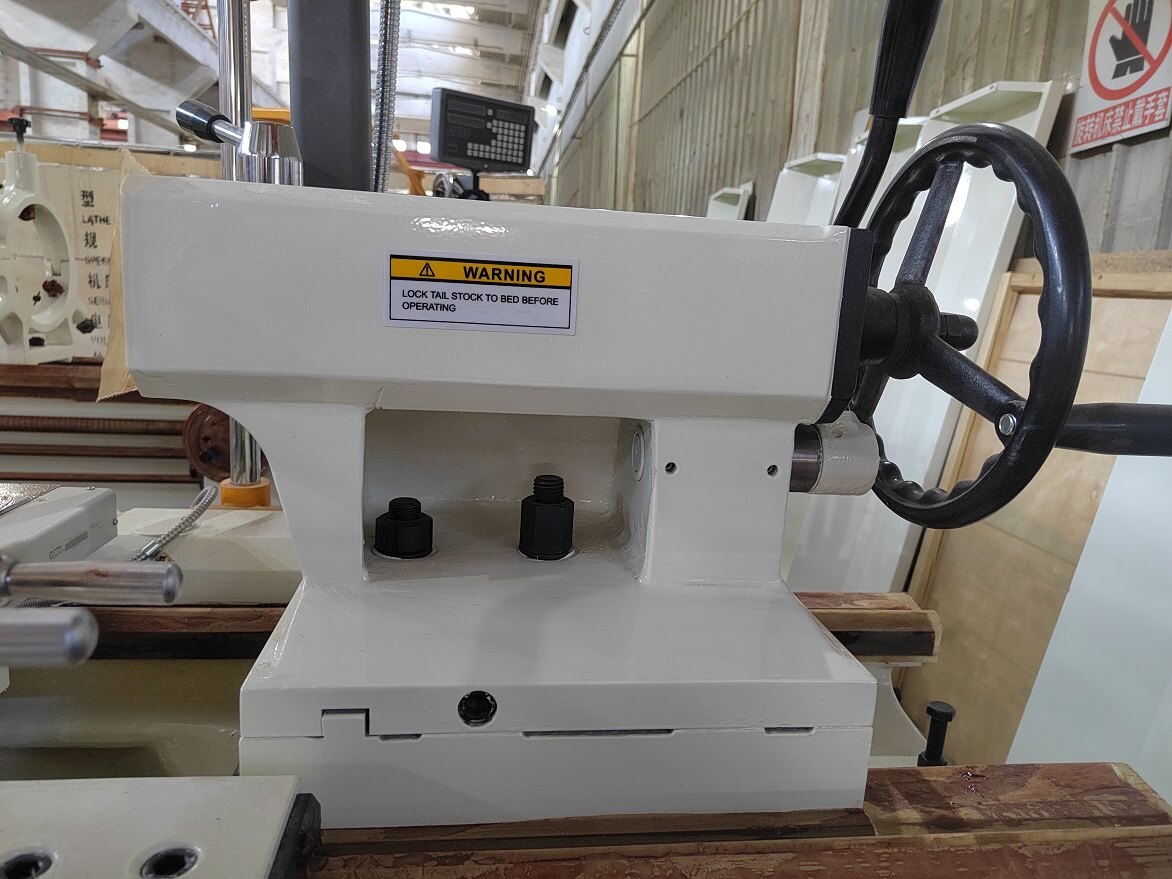

	ЗАДНЯЯ БАБКА Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.
	РЕЗЦЕДЕРЖАТЕЛЬ Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения – 25 х 25мм. Угол поворота резцедержателя ±90°.
	КОРОБКА СКОРОСТЕЙ Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.
	КОРОБКА ПОДАЧ С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Так же на передней панели имеется кнопка аварийного отключения станка.
	ШПИНДЕЛь Увеличенное отверстие в шпинделе станка - 82 мм.
