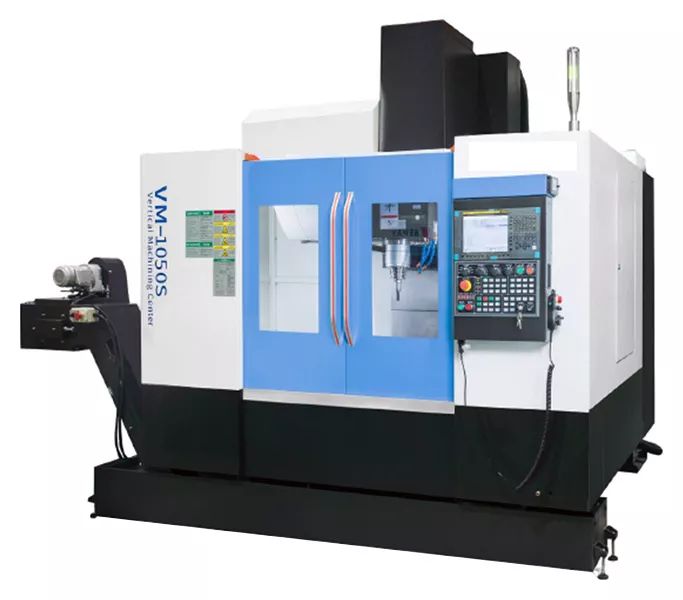

Вертикальный обрабатывающий центр KVL1050 (VM1050SL), 4 оси

0 отзывов

Краткие характеристики:

Перемещение по оси Х 850 мм
Перемещение по оси Y 520 мм
Перемещение по оси Z 560 мм
Емкость магазина инструмента 24 шт.

Все характеристики

Особенности:

Цельнолитая станина
Автоматическая система смены инструмента
Шпиндель
Система ЧПУ Fanuc 0i MF
Линейные направляющие качения

Тех. характеристики
Описание
Комплектация
Лизинг
Доп услуги
Доставка и оплата
Отзывы

Модель

KVL1050 (VM1050SL), 4 оси

KVL1050 (VM1050SL), 3 оси

Цена

Цена со скидкой

Мощность двигателей по осям X / Y / Z, кВт

1,8 / 3 / 3

Мощность электродвигателя главного привода, кВт

11 / 15

Перемещение по оси Х, мм

850

Перемещение по оси Y, мм

520

Перемещение по оси Z, мм

560

Размеры рабочего стола, мм

1000 x 550

T-пазы стола

5 x 18 x 100

Установка 4-ой оси

В комплекте

Да

Система ЧПУ

FANUC 0i-MF(5)

Наибольшая нагрузка на стол, кг

550

Расстояние между осью шпинделя и колонной, мм

590

Расстояние от торца шпинделя до поверхности основания, мм

120 - 680

Ускоренные перемещения по осям X / Y / Z, м/мин

48 / 48 / 48

Рабочая подача, мм/мин

20 000

Внутренний диаметр шпинделя, мм

110

Внешний диаметр шпинделя, мм

150

Тип привода шпинделя

Прямой / Ремень

Обороты шпинделя

12 000

Емкость магазина инструмента, шт.

Время смены инструмента, сек

1,8

Макс. вес инструмента, кг

Максимальный диаметр инструмента (без инструмента в соседних позициях), мм

150

Макс. диаметр инструмента (при полной загрузке ячеек), мм

Повторяемость по осям X / Y / Z, мм

± 0,0025

Точность позиционирования по осям X / Y / Z, мм

± 0,004

Ширина направляющих по осям X / Y / Z, мм

35 / 45 / 55

Крутящий момент двигателей по осям X / Y / Z, Нм

70 / 95,5

Тип направляющих по осям X / Y / Z

Качения

Диаметр и шаг ШВП, мм

40 х 16

Потребляемая мощность, кВа

Объем бака СОЖ, л

300

Давление воздуха, МПа

6 - 8

Мощность помпы СОЖ, кВт

0,24

Длина, мм

3560

Ширина, мм

2480

Высота, мм

2850

Вес, кг

5500

Комплектация

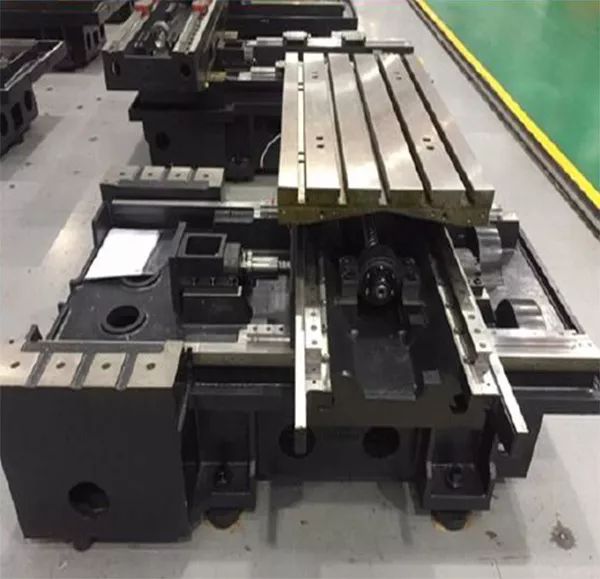

Цельнолитая станина

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.
Автоматическая система смены инструмента

Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.
Шпиндель

Шпиндель производства мировой компании Fuka (Тайвань) или аналог, характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники SKF класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре.

После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

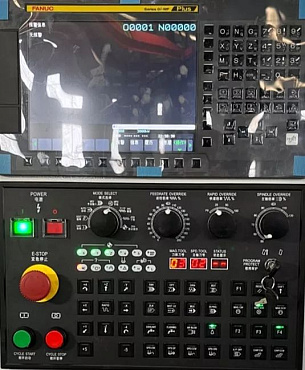

Система ЧПУ Fanuc 0i MF

Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-осями координат и двумя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.
Линейные направляющие качения

В качестве пары направляющих трех осей используются линейные направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.

Описание

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры серии KVL предназначены для обработки деталей, требующих высокой точности, имеющих сложную форму, например, пресс-формы.

Обрабатывающие центры KMT KVL предназначены для операций*:

фрезерование;
сверление;
зенкерование;
растачивание;
нарезание резьбы;
обработка двухмерных и трехмерных изогнутых поверхностей;
обработка наклонных поверхностей.

* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вертикально-фрезерные обрабатывающие центры серии KVL применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Цельнолитая станина увеличенной массы Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволяет значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизила чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.
	Автоматическая система смены инструмента Дисковый инструментальный магазин устанавливается на стороне колонны. При смене инструмента режущий инструмент приводится в движение и позиционируется при помощи роликового кулачка. Устройство смены инструментов (УСИ) манипулятора завершит возврат и выполнит перемещение после достижения шпинделем положения смены инструмента. Механизм роликового кулачка УСИ может бесшумно работать на высокой скорости после предварительной нагрузки, чтобы смена инструмента выполнялась быстро и точно.
	Шпиндель Шпиндель производства мировой компании Fuka (Тайвань) или аналог, характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники SKF класса P4, а сборка всего комплекта шпинделя выполняется при постоянной температуре. После калибровки динамического баланса и пусковых испытаний могут быть обеспечены долговечность срока службы и надежность. Для шпинделя предусмотрена бесступенчатая регулировка скорости в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.
	Система ЧПУ Fanuc 0i MF Система ЧПУ FANUC 0I MF представляет одну из систем ЧПУ с полностью цифровой структурой, отличающуюся высокой скоростью обработки, высокой степенью надежности и хорошим показателем эффективности. Она может управлять 4-осями координат и двумя шпинделями одновременно. Система FANUC 0I MF, новейший цифровой сервопривод и интегрированный PMC составляют полностью цифровую систему управления с превосходным динамическим качеством и высокой точностью регулировки.
	Линейные направляющие качения В качестве пары направляющих трех осей используются линейные направляющие PMI (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода. Таким образом, точность и стабильность станка значительно улучшаются.
