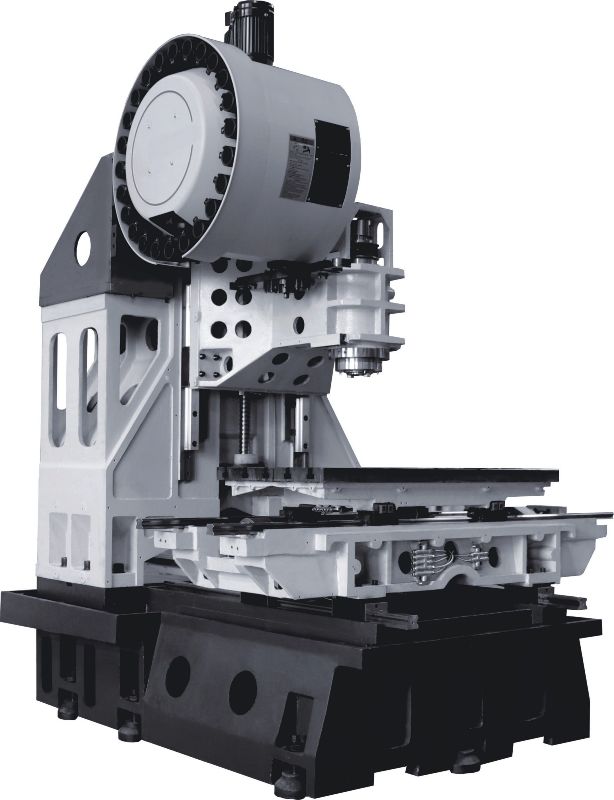

Цельнолитая станина
Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.
Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания.
|
|
Шпиндель
Шпиндель производства компании Spintech, Kenturn, ROYAL (Тайвань) или иной тайваньский производитель, характеризуется высокой точностью и повышенной жесткостью.
В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре.
Передача крутящего момента происходит за счет ременной передачи.
Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.
|
|

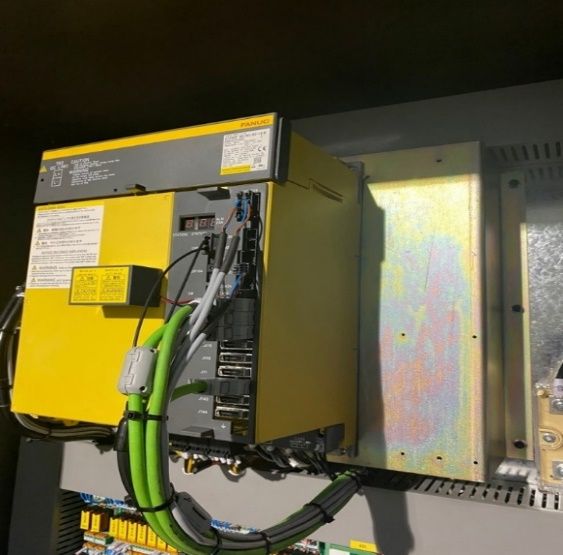

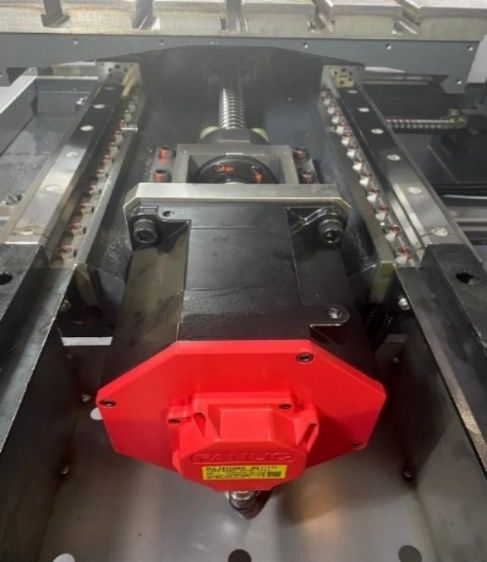

Приводы подач по осям X / Y / Z
На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония) / HNC (Китай) обеспечивают высокую надежность, скорость и плавность перемещений.
|
|

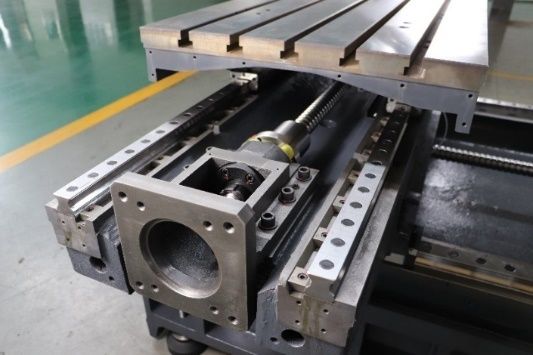

Линейные направляющие качения и ШВП
На станке установлены линейные направляющие качения роликового типа по осям X / Y / Z производства PMI / THK / HIWIN (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования.
|
|
Система подачи СОЖ
Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом.

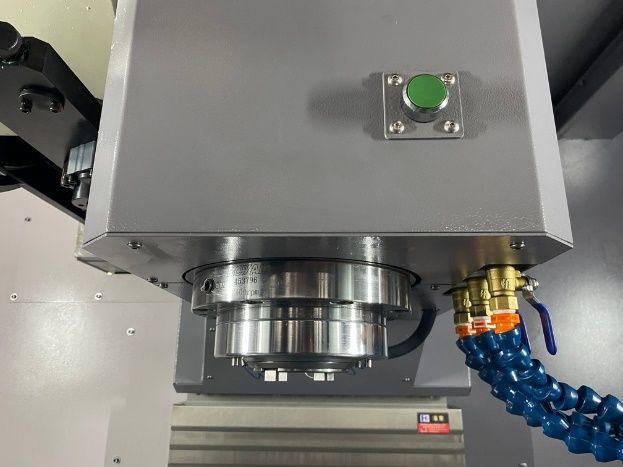

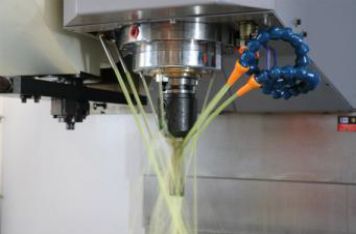

Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания.
|
|

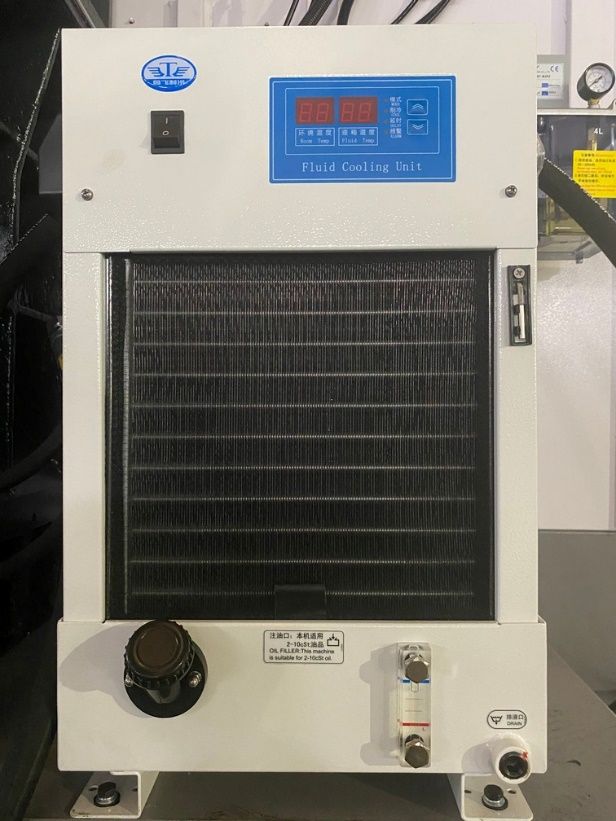

Масляное охлаждение шпинделя
Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.
Для модели KVL1000A (VMC1000P) 4-оси, идет в стандартной комплектации!
|
|

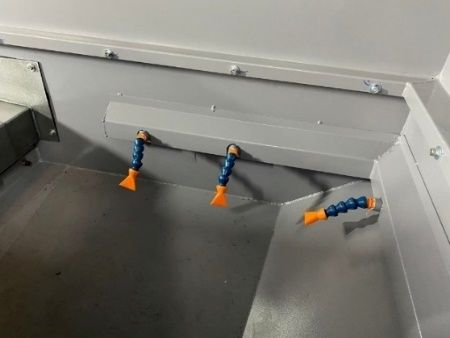

Обмыв рабочей зоны станка
Позволяет сократить время на ежедневное техническое обслуживание станка.
|
|

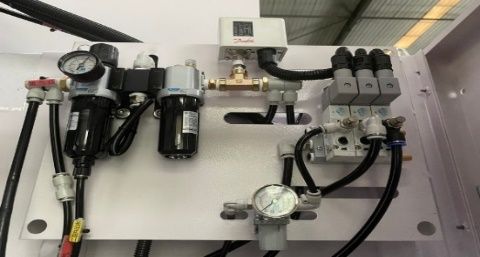

Пневматический узел
На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента.
При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации.
|
|

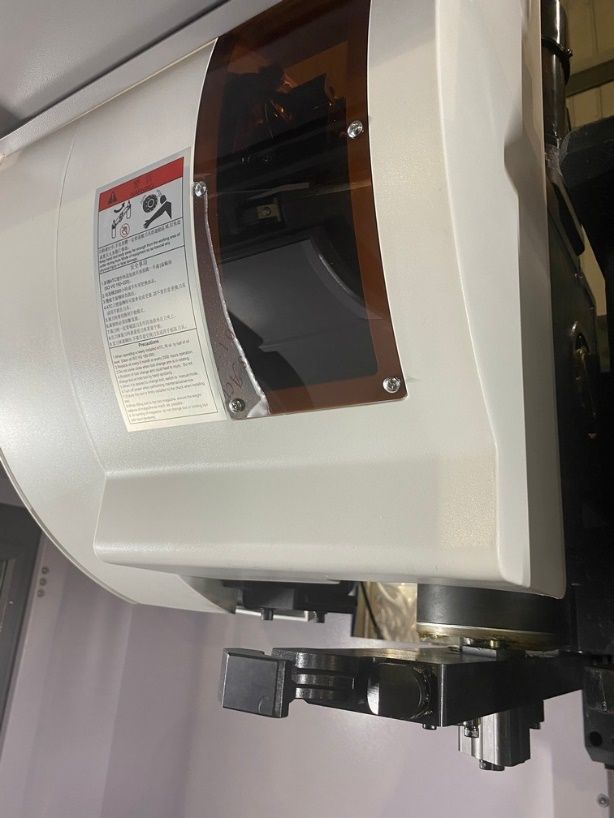

Автоматическая система смены инструмента
Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции в зависимости от модели станка.
Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 - 2,5 секунды.
Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя.
Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.
|
|

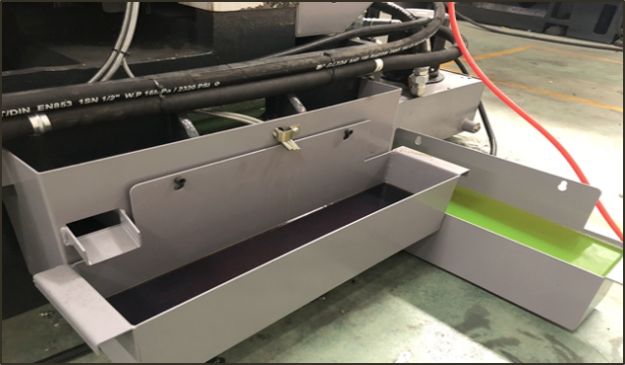

Сепаратор СОЖ дискового типа
Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.
|
|

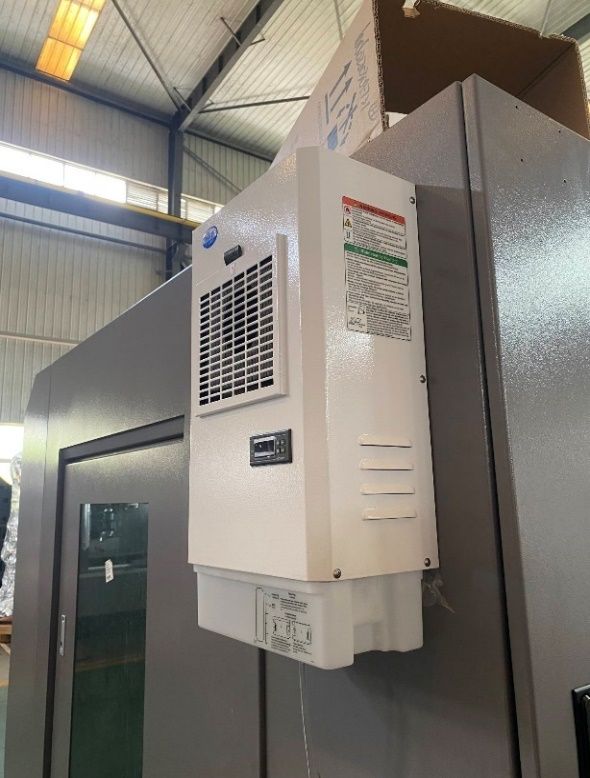

Кондиционер электрошкафа
Кондиционер электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме.
Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации
|
|

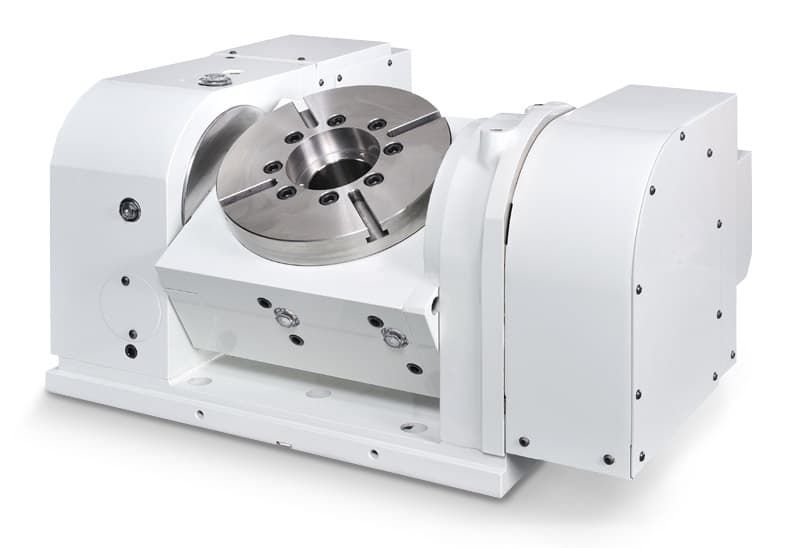

Наклонно-поворотный стол
Станок оснащен наклонно-поворотным столом модели CNCT-250 от производителя GSA (Тайвань).
Позволяет производить 5-осевую обработку, не изменяя конструкцию станка и его электрооборудование.
Только для модели: KVL 1260A (VMC1060B) 3+2 оси
|
|
Подготовка для установки 4-й оси
Стандартно станок имеет подготовку под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси).
Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме.
Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф.
|
|

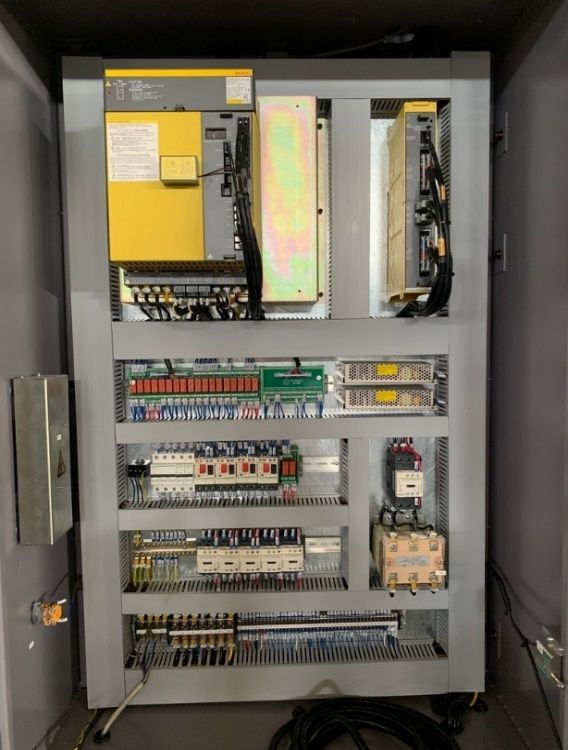

Электрокомпоненты Schneider / Omron / Siemens
Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза.
Основные компоненты установленной электроники принадлежат компаниям Schneider, Siemens или Omron.
|
|

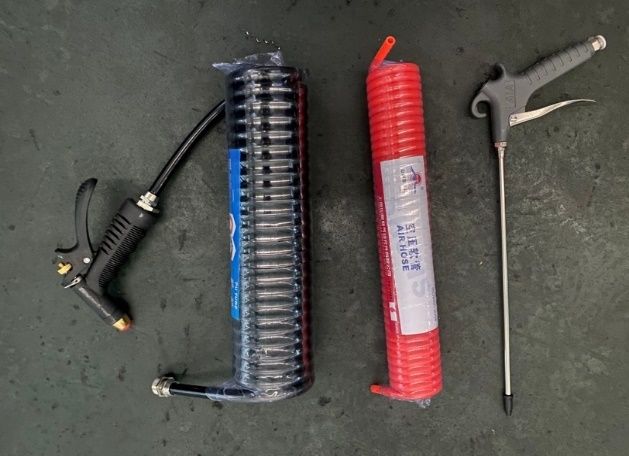

Пистолет обдува воздухом и пистолет СОЖ
Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.
|
|

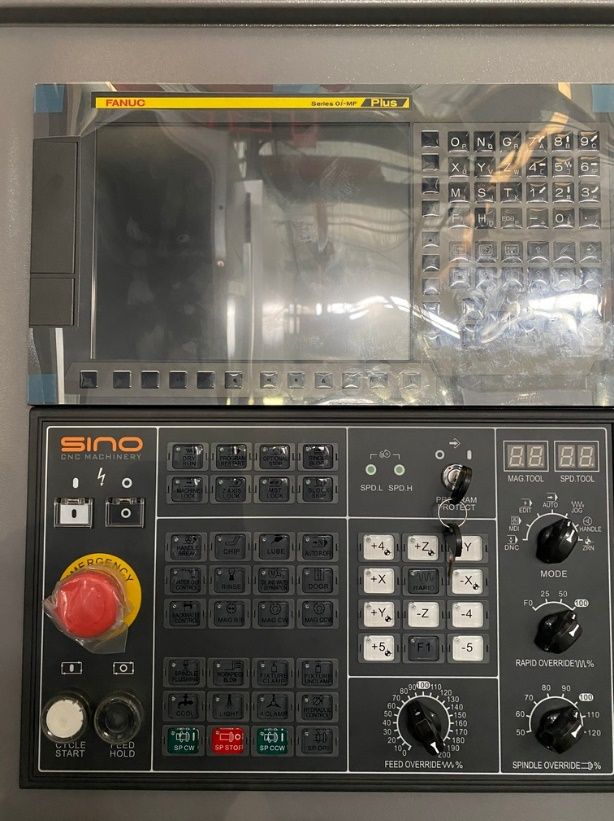

Система ЧПУ FANUC PLUS 0i-MF (type 5)
FANUC PLUS 0i-MF (type 5)
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide 0i на русском языке.
Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования.
- Интерфейс на русском языке;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG;
- Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
- Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.
|
|
Система ЧПУ FANUC 0i-MF (тип 1)
FANUC PLUS 0i-MF (type 5)
В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (тип 1), LCD монитор 10,4 дюймов c manual guide на русском языке.
- AICC II;
- Jerk control;
- Плавный контроль допуска;
- Функция регулировки уровня качества машинной обработки;
- 400 кадров считывания;
- Функция G68.2;
- Функция G53.1;
- Manual Guide I.
Только для модели: KVL 1260A (VMC1060B) 3+2 оси
|
