НАЗНАЧЕНИЕ:
Вертикально-фрезерные обрабатывающие центры SPACE предназначены для комплексной механической обработки поверхностей заготовки — фрезерования, сверления, расточки, зенкерования, развертывания отверстий и нарезания резьбы. На станках устанавливается высокоскоростной шпиндель до 12 000 об/мин и магазин инструмента на 30 позиций. Станина изготовлена из чугуна марки «Механит». Система ЧПУ и приводы — FANUC (Япония). У оборудования гибкая система переналадки и высокая производительность.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Вертикально-фрезерные обрабатывающие центры SPACE применяются в машиностроении: в автомобилестроении, на предприятиях аэрокосмической и судостроительной отрасли и других. Используются для изготовления деталей штампов и пресс-форм.

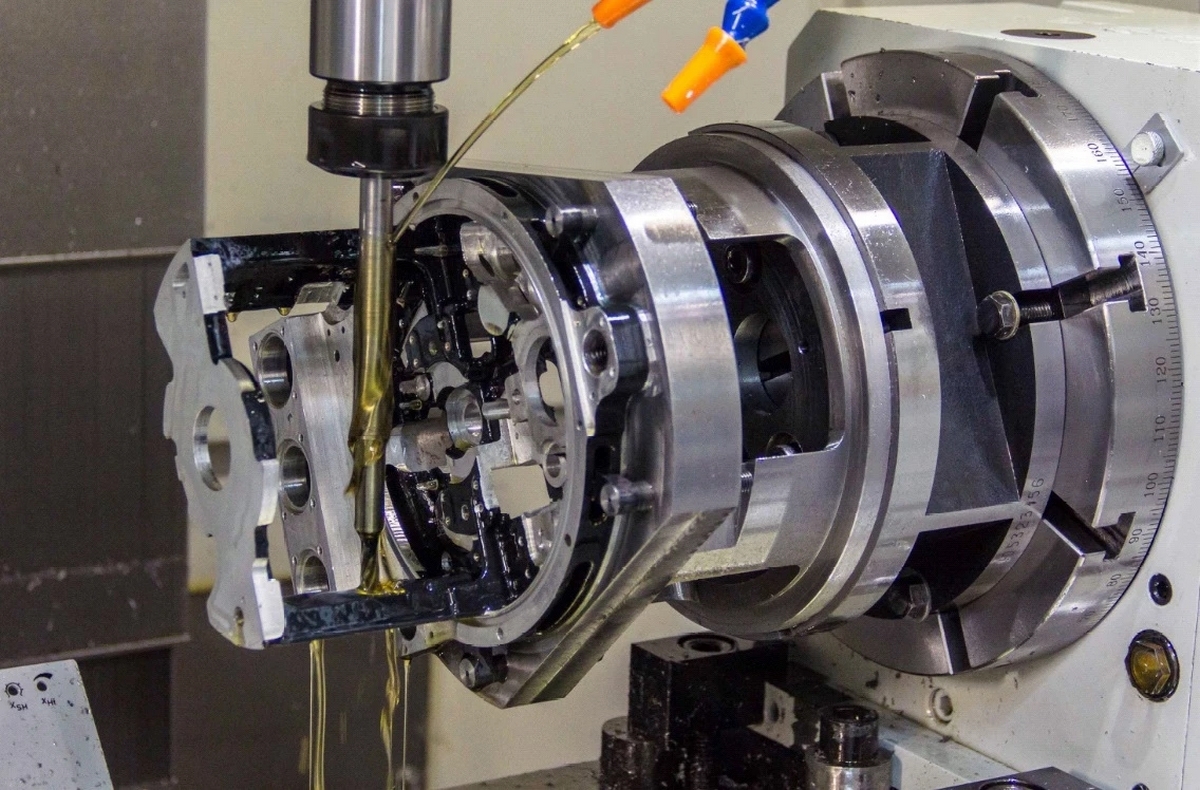

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

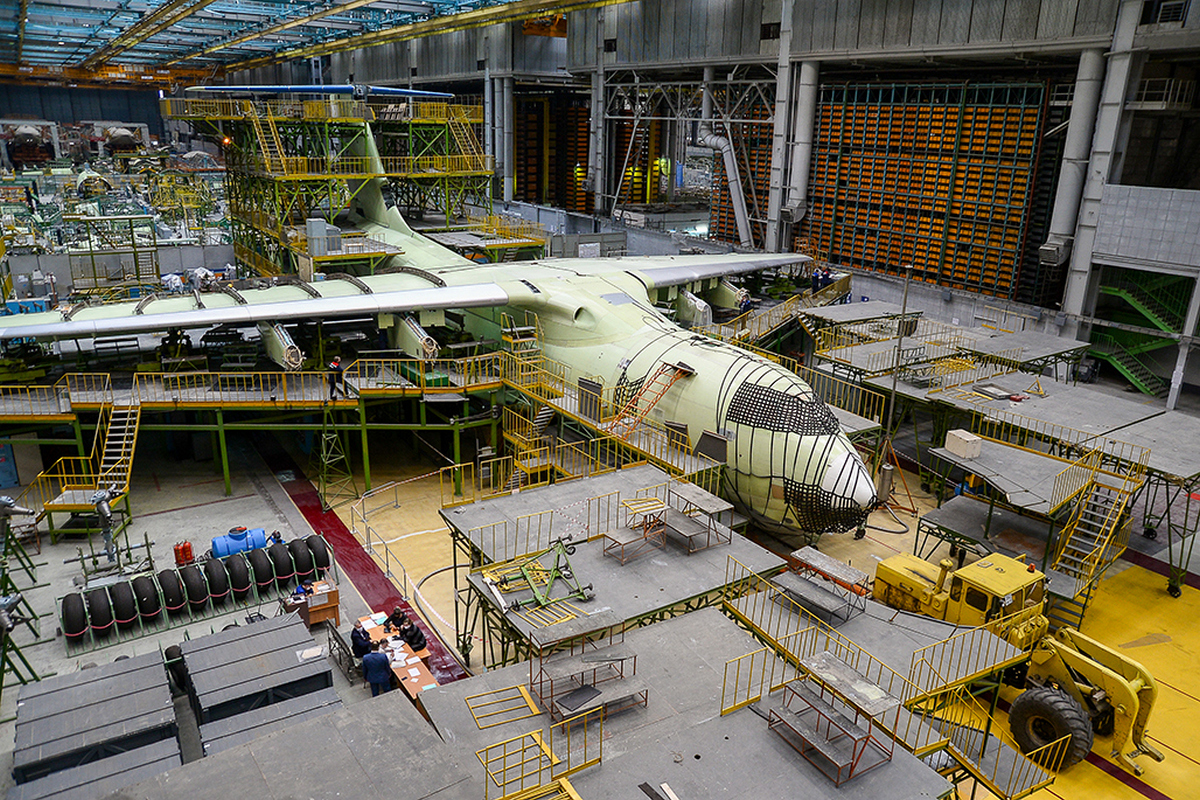

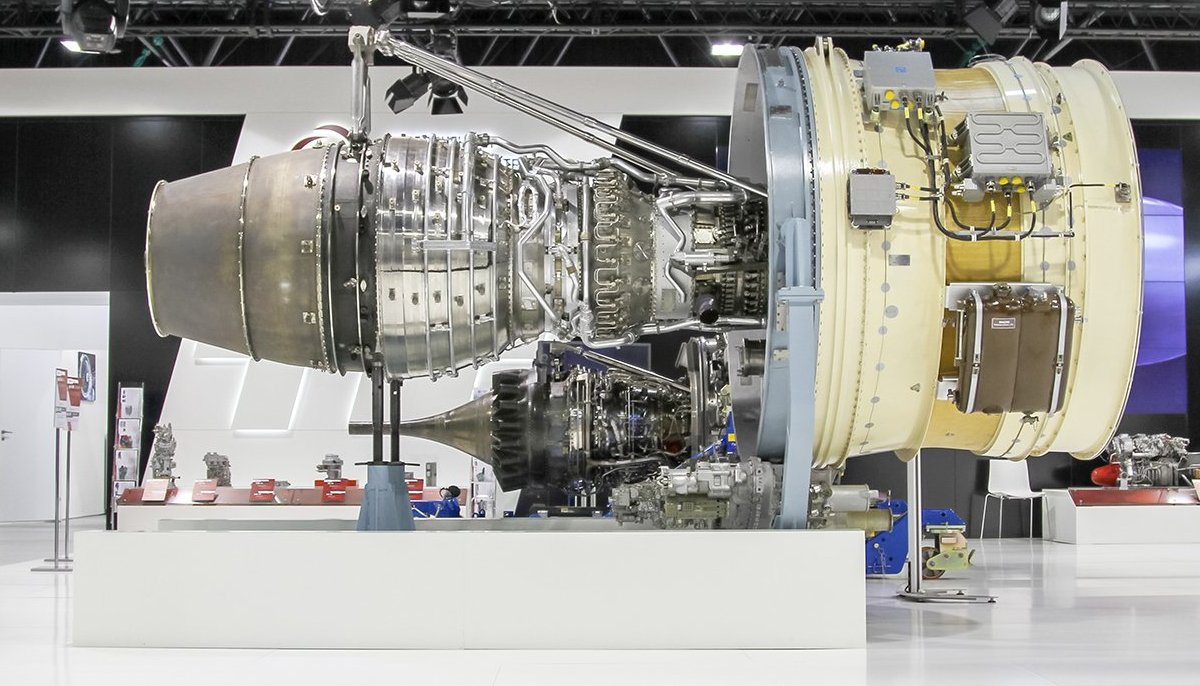

- Детали для тяжелых транспортных самолетов, авиационные двигатели, детали корпуса авиатехники

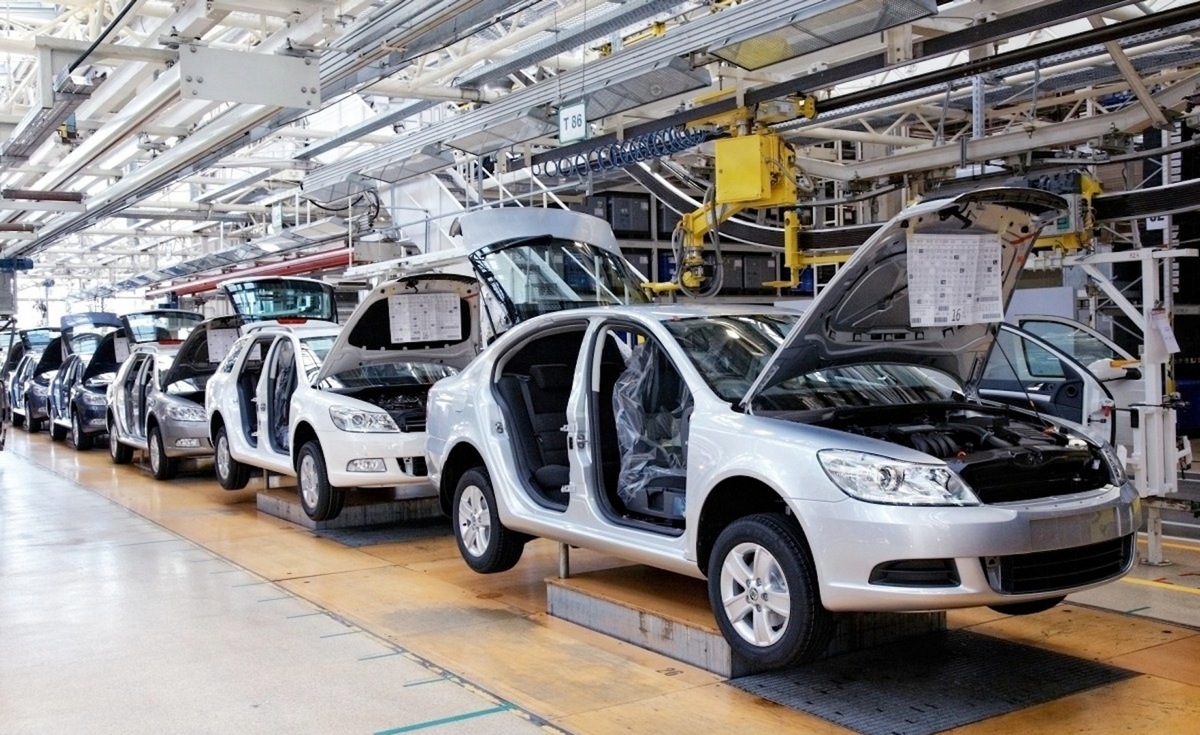

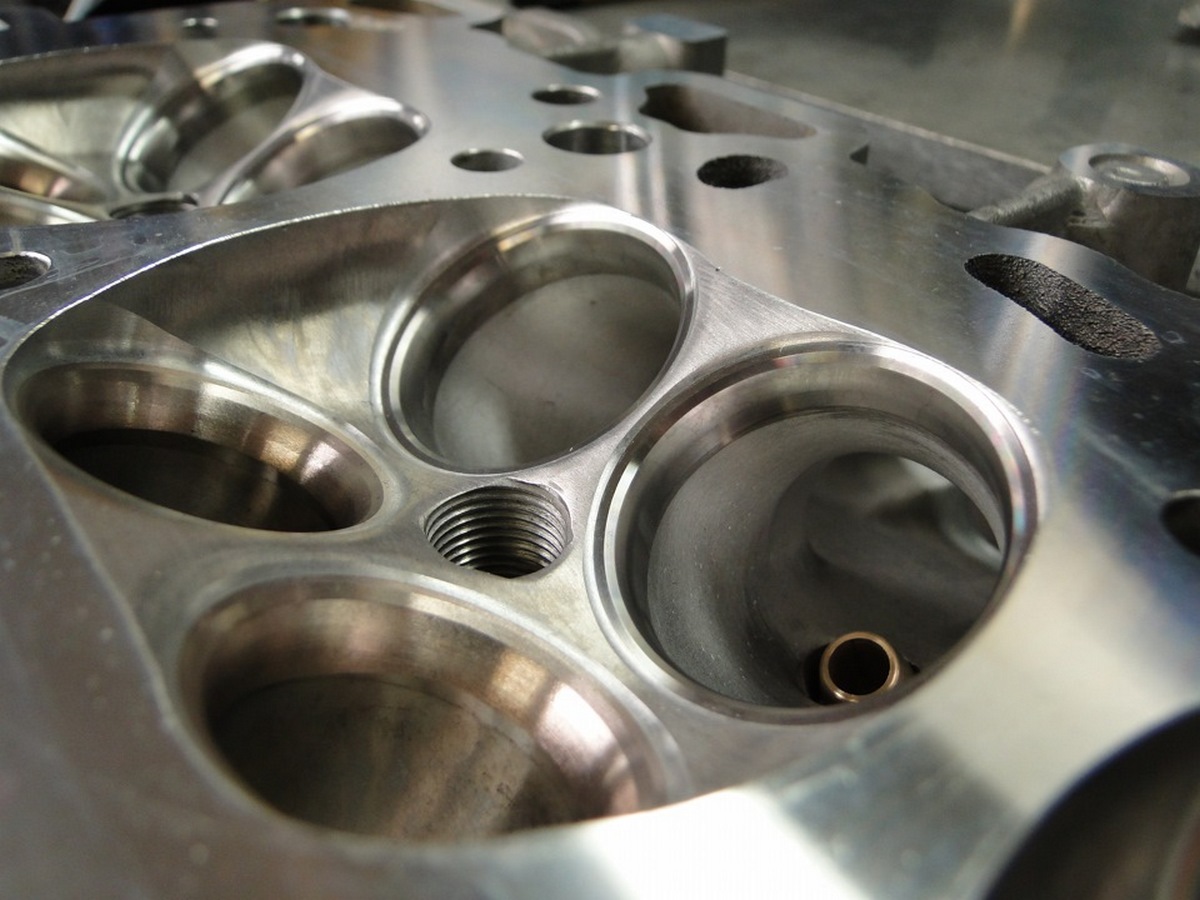

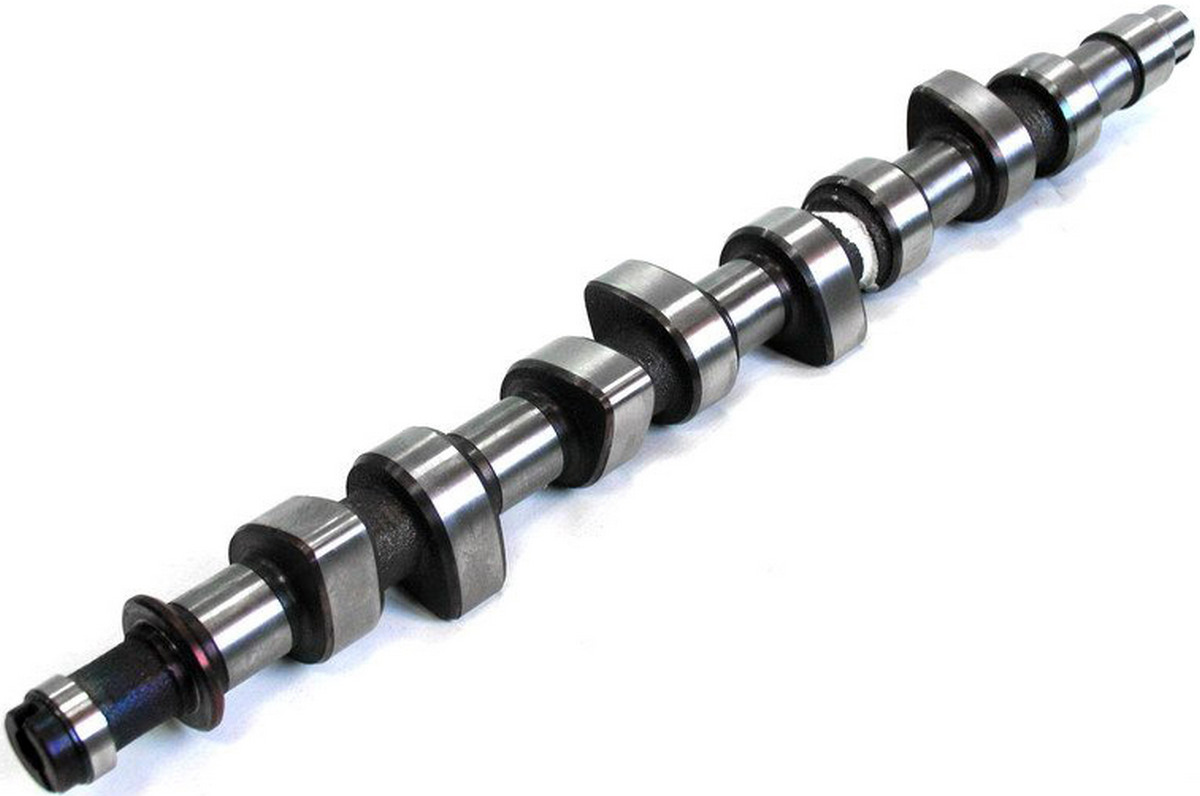

- Кузовные детали авто, ГБЦ, распределительные валы
- Детали для карьерных самосвалов, зерноуборочных и кормоуборочных комбайнов, колесных перегружателей

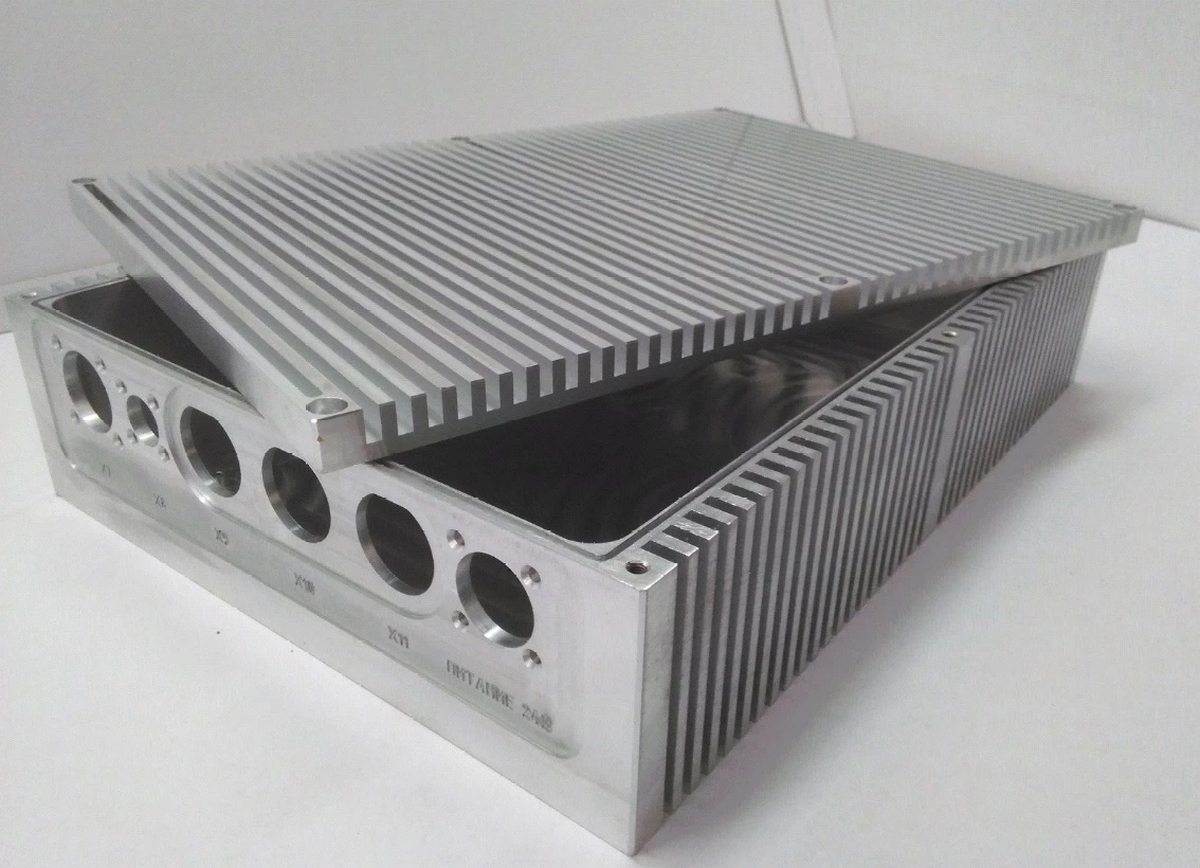

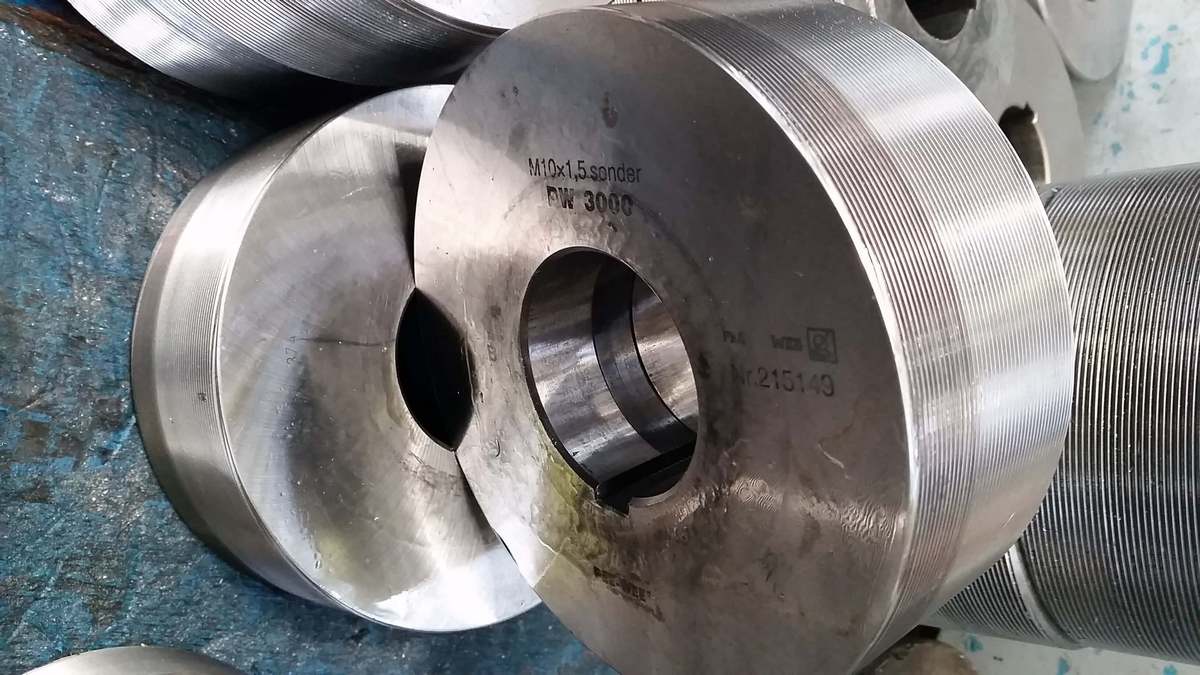

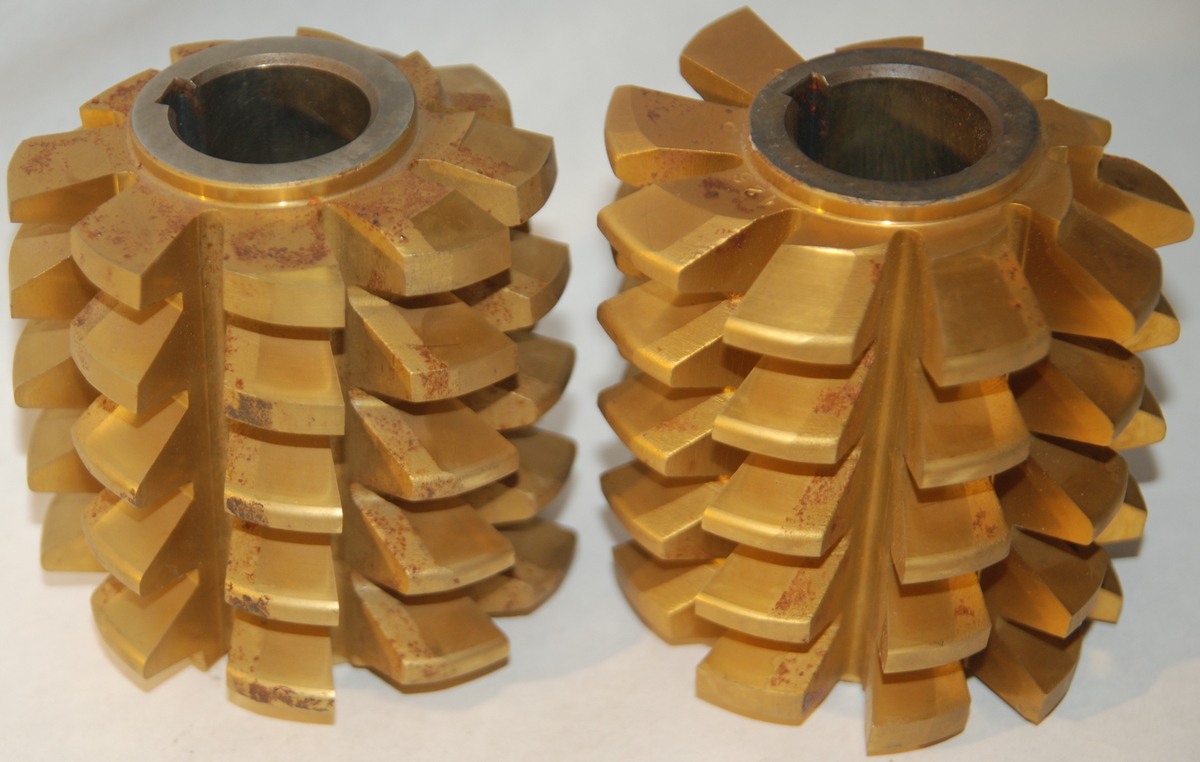

- Алюминиевые корпусы, воздушные автоматы, высокоточные резьбонакатные ролики

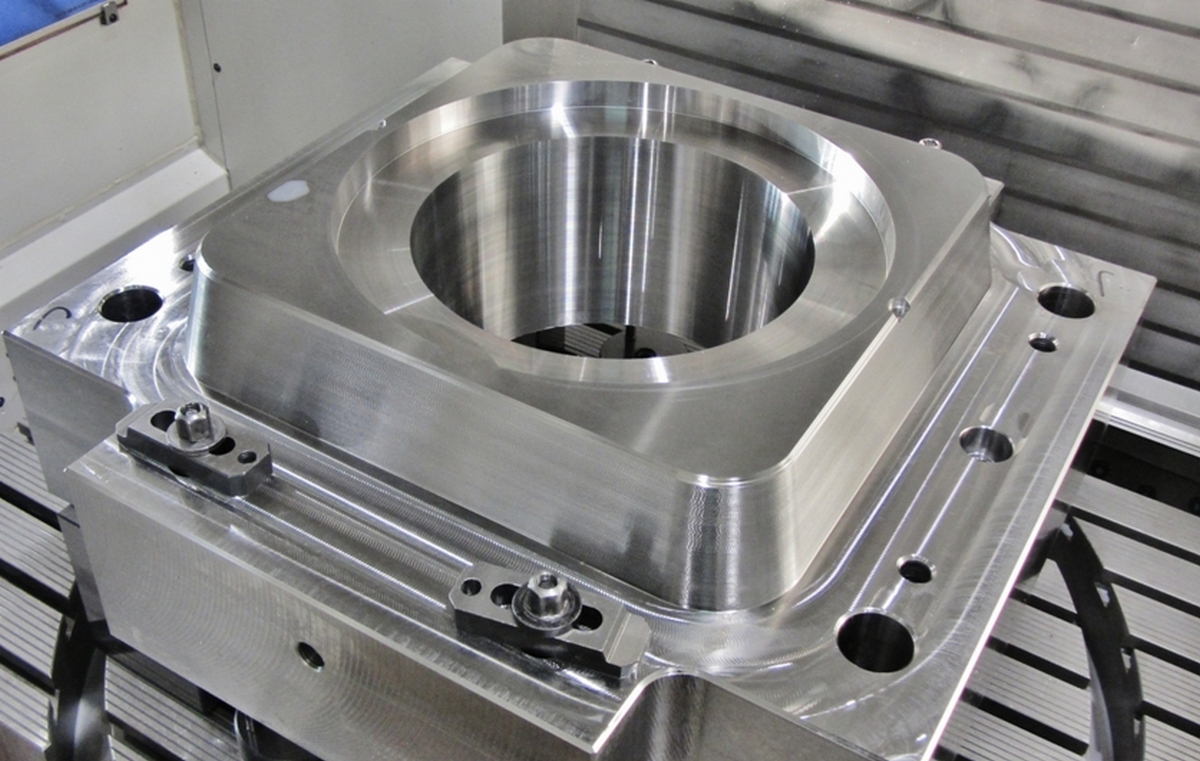

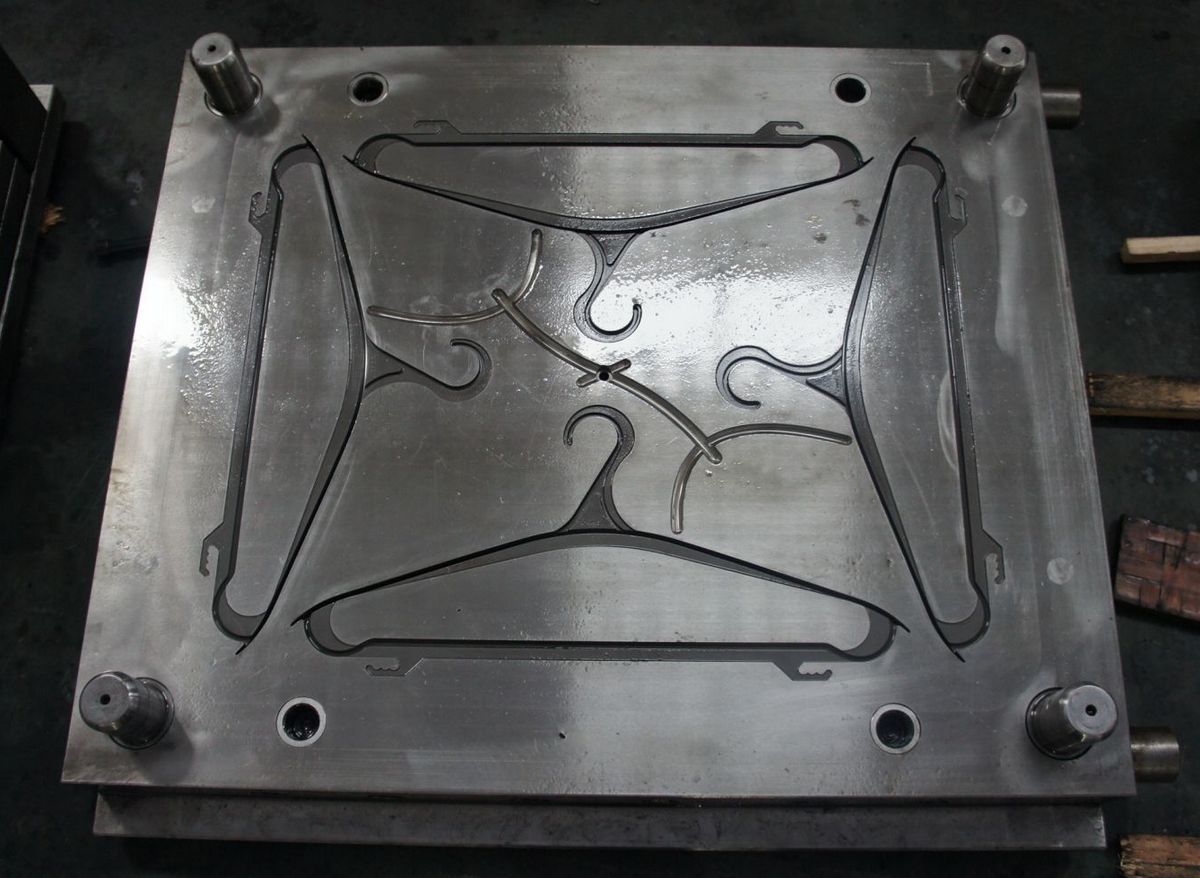

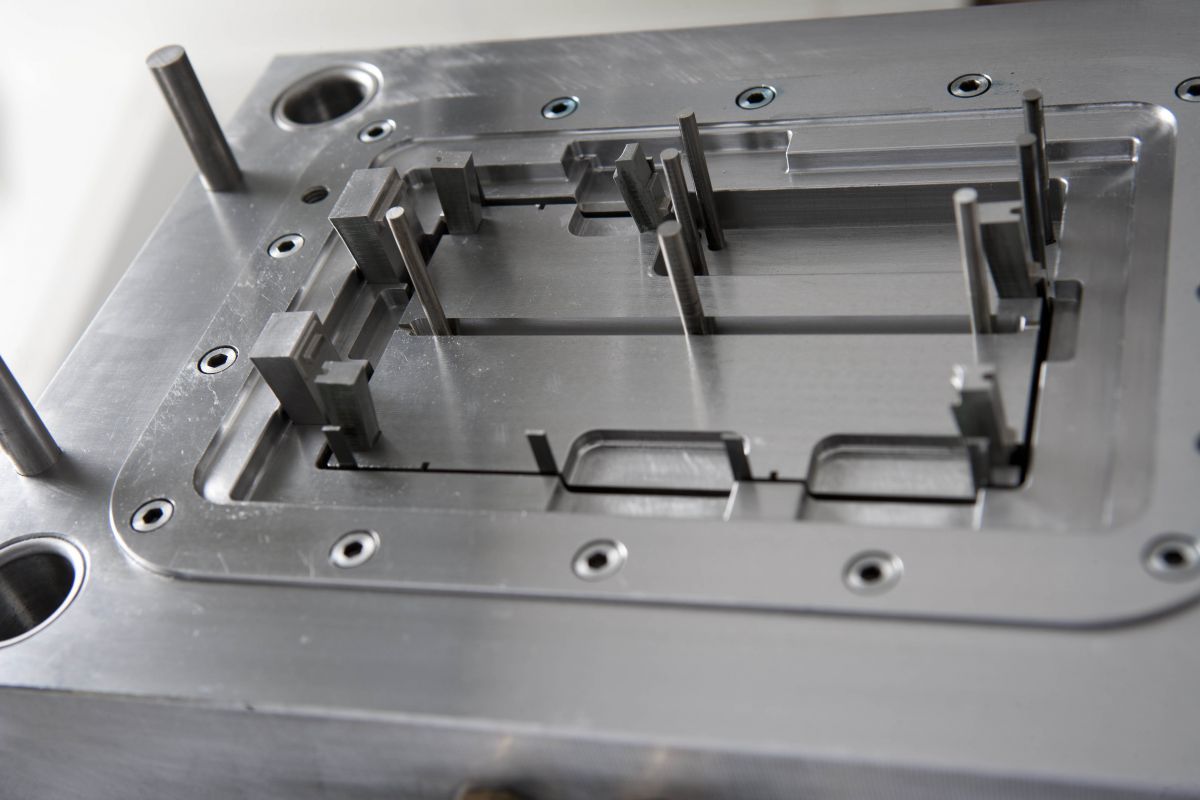

- Пресс-формы, штампы, вырубные штампы для металла
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

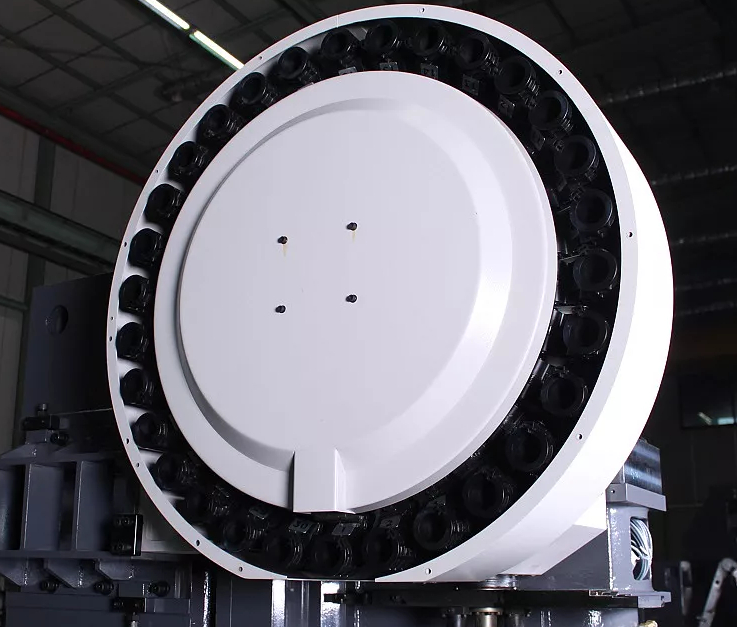

Высокоскоростной инструментальный магазин Магазин автоматический смены инструмента защищен от любых негативных воздействий — ударов или высокой нагрузки. В него можно загружать различные типа инструмента. Поддерживает продолжительную эксплуатацию, может работать автономно без участия оператора.
|
|

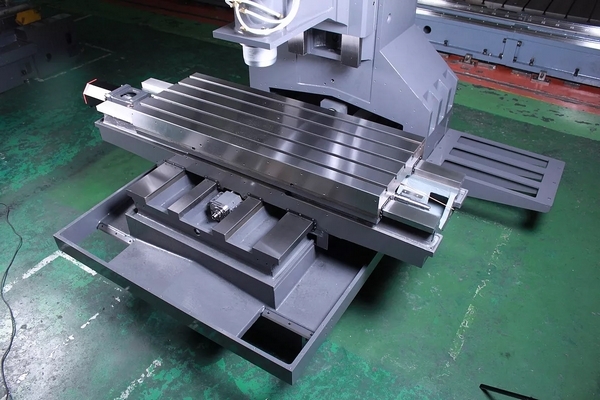

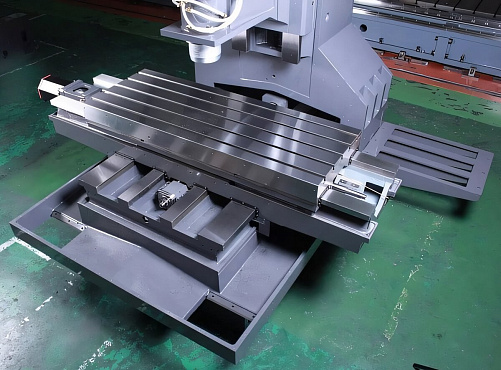

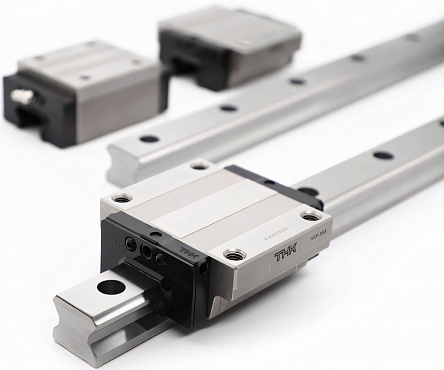

Оптимизированная конструкция станины Станина с четырьмя направляющими по оси Y (SPACE 540) обладает повышенной жесткостью и устойчивостью. Широкие направляющие поглощают вибрации, возникающих в ходе обработки и исключают прогиб стола вне зависимости от распределения нагрузки. При тяжелых условиях резания к минимуму сведены искажения геометрии оборудования. Устанавливаются направляющие двух типов:
|
|

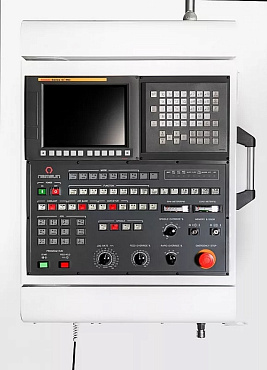

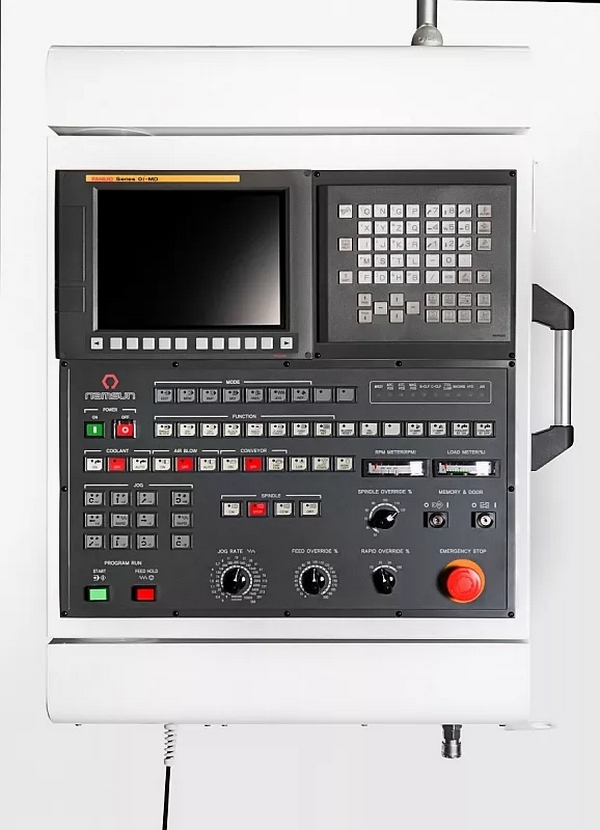

Эффективная система управления Состоит из панели управления системы ЧПУ. Интегрирует все функциональные элементы управления на одной общей панели и повышает эргономичность. Оператору не нужно выполнять дополнительные настройки. Особенности:
|
|

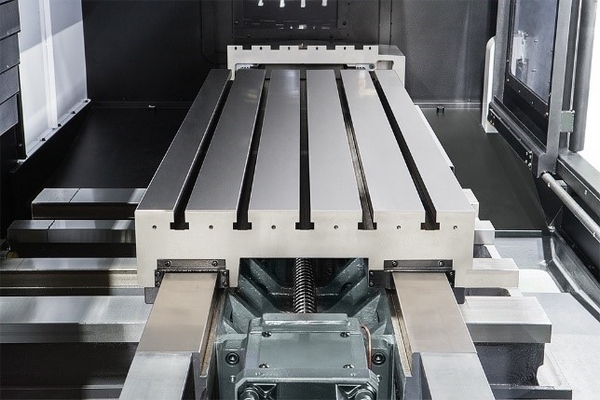

Большая рабочая зона На станке можно обрабатывать заготовки различных размеров и массы.
|
|

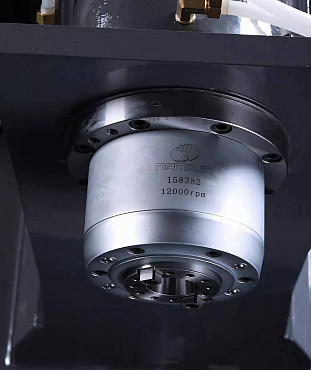

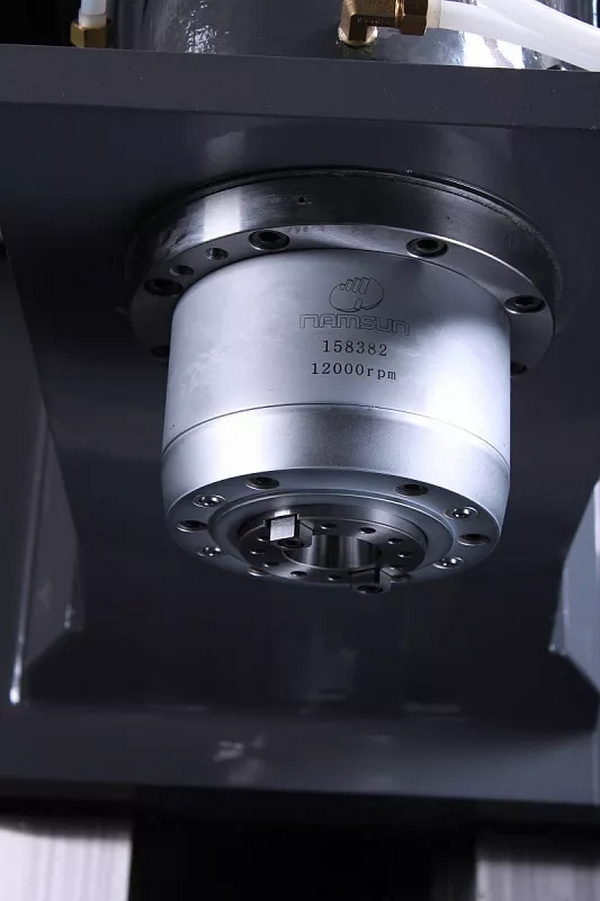

Интегрированный высокоскоростной шпиндель Жесткий шпиндель с прямым приводом и масляным охлаждением. Особенности:
|
|

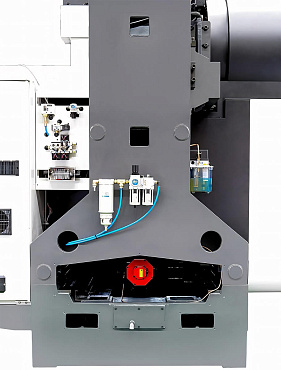

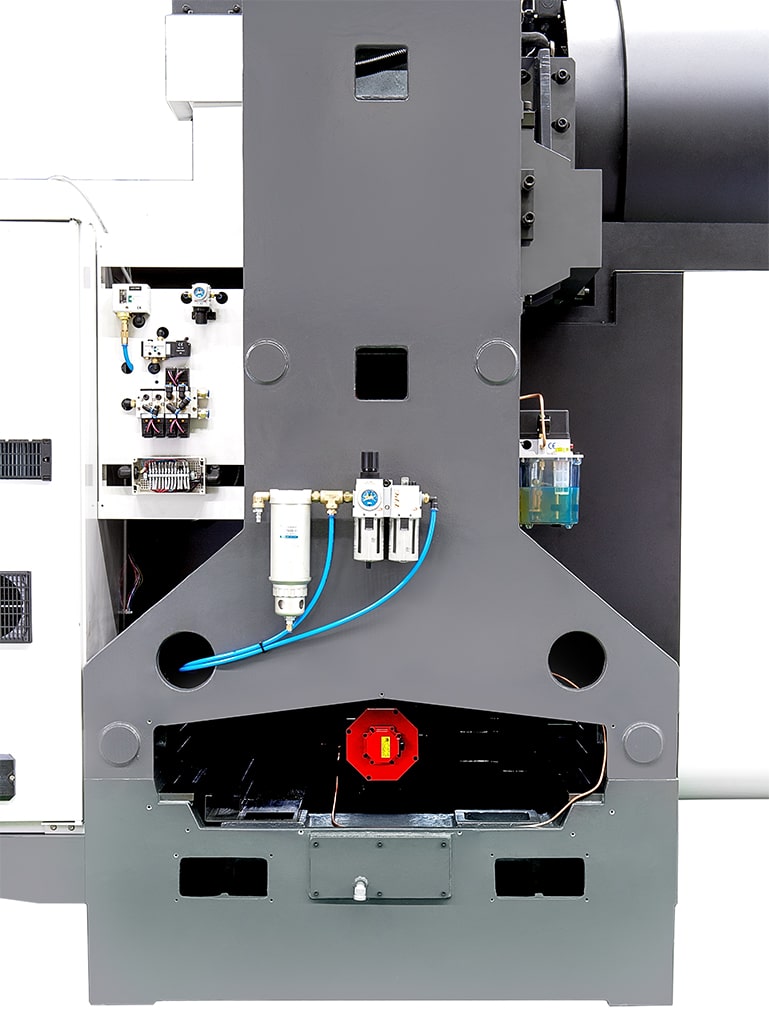

Компоновка узлов смазки Узлы смазки и подачи сжатого воздуха расположены удобно для доступна к ним оператора. Рядом со станком установлен кондиционер масла охлаждения шпиндельного узла. |
|
Диаграмма шпинделя «мощность - момент»
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|

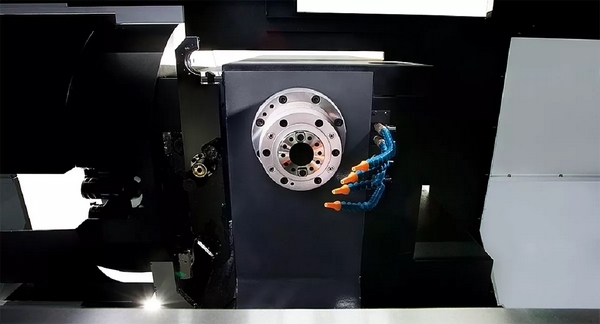

Система подачи СОЖ |
|

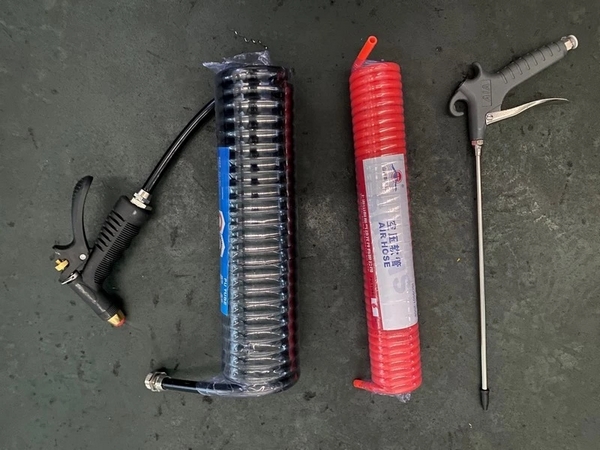

Пистолет для подачи СОЖ |
|
Пистолет подачи сжатого воздуха |
|
Сигнальная лампа состояния станка 3 цвета |
|

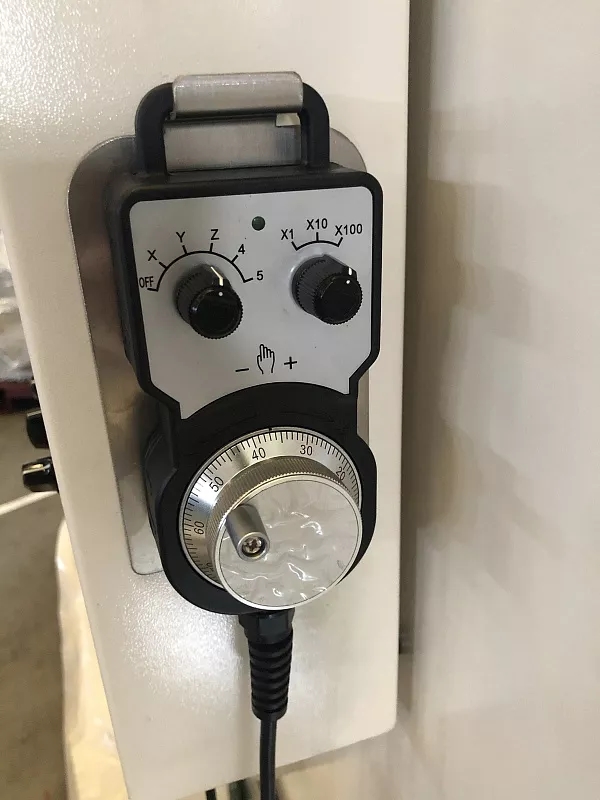

Ручной маховик управления mpg |
|
Масляное охлаждение шпинделя |
|
|
Магазин на 30 инструментов |
|
|
Телескопические кожуха |
|
|
Замок двери рабочей зоны |
|
|
Полная защита от брызг СОЖ |
|
|
Бак СОЖ |
|
|
Система смазки |
|
|
AICC II контур управления (высокоскоростное фрезерование) |
|
|
Охладитель масла |
|
|
Жесткое нарезание резьбы |
|
|
Выравнивающие опоры |
|
|
Ручной инструмент |
|
|
Воздушный обдув |
|
|
Система автоматического отключения |
|
|
Стружечный конвейер |
|
|
Бак для стружки |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
Маслоотделитель от СОЖ |
|
|
Трансформатор |
|
|
Система подачи СОЖ через центр шпинделя 20 бар |
|
|
Система измерения заготовки Hexagon |
|
|
Система измерения и привязки инструмента Hexagon |
|
|
Кондиционер электрошкафа |
|
|
Смыв стружки с кожухов станины |
|
|
Data server Дата-сервер |
|
|
МПодготовка станка для подключения дополнительной 4-й оси |
|
|
Накладной поворотный стол 4-я ось мод. s-200 f4 |
|
|
Manual guide i |
|
|
Шпиндель 8000 об/мин с конусом ВТ 50 (магазин инструмента 24 позиции) |
|
|
15" экран ЧПУ |
