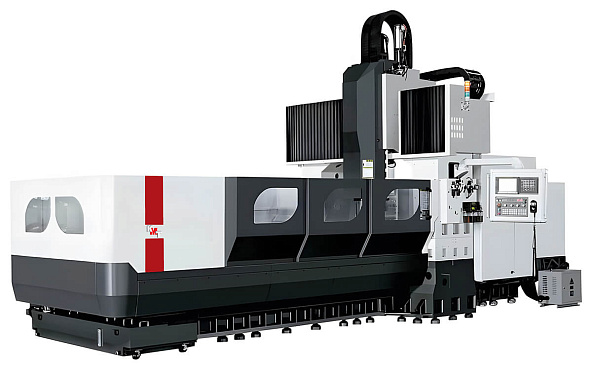

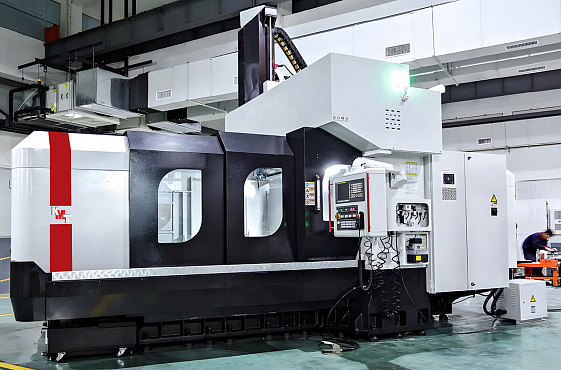

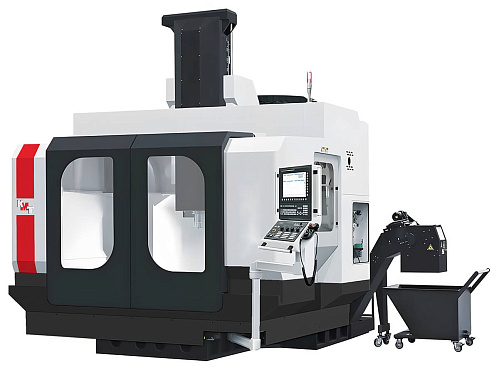

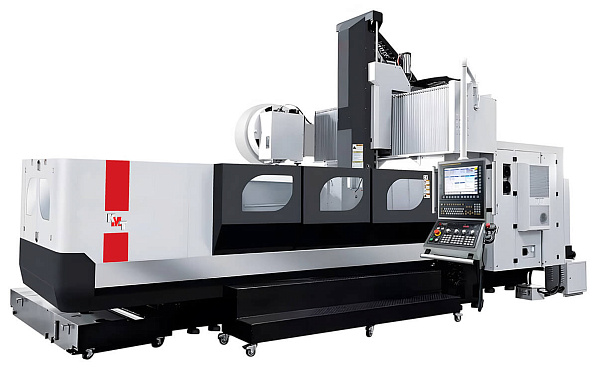

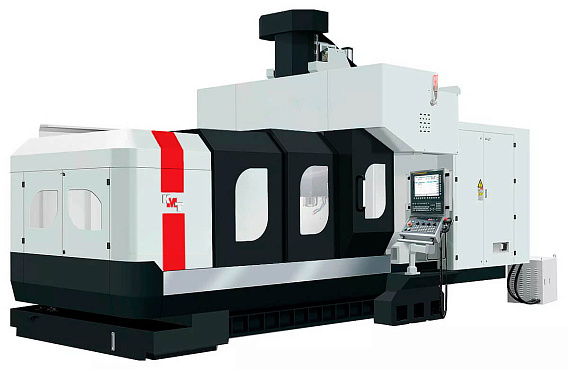

Портальный фрезерный центр VM-4018 A

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

• Станина

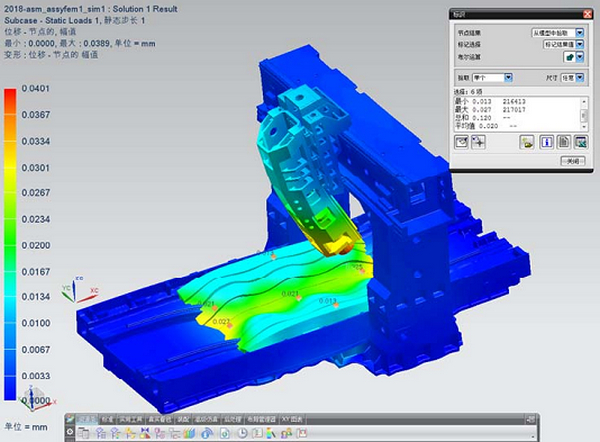

  Жесткая литая конструкция с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость ее изготовления — на 30% ваше, чем у аналогов. После отливки каждый элемент проходит проверку свойств материала. При проектировании используется метод конечных элементов.

• Опора колонны

  Широкая контактная поверхность колонн и станин, а также опора колонны, расширяющаяся книзу увеличивают стабильность и отсутствие деформаций. Жесткость усиливает огромное количество ребер внутри станины.

• Каретки качения

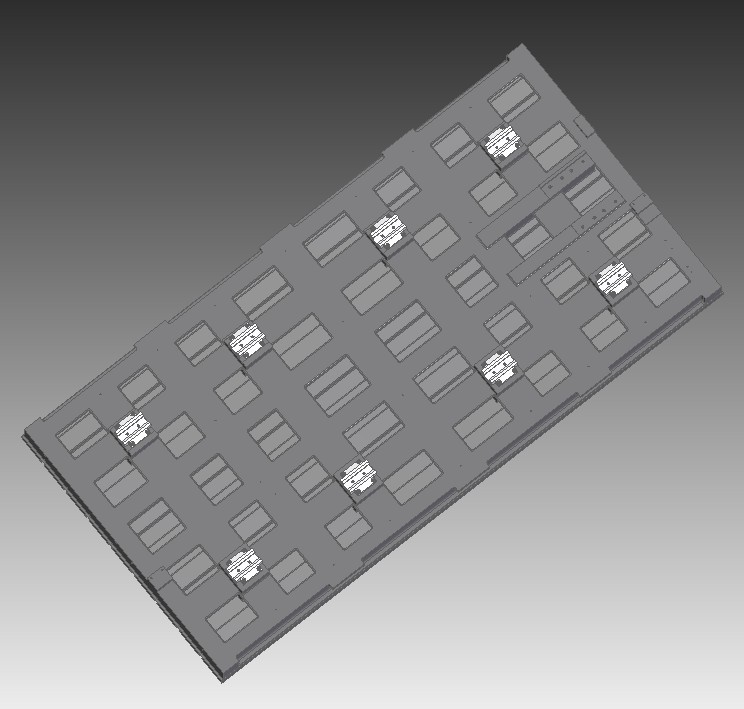

  По оси X установлено 6 кареток, и каждая несет нагрузку до 165 кН. Нагрузка по массе заготовки - до 10 т.

• Шпиндель SETCO (США)

  На станках устанавливаются шпиндели компании SETCO (США), которая специализируется только на производстве этого узла. Шпиндель с конусом BT50 и 6000 об/мин с максимальным моментом в 1892 Нм. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции.

  Корпус шпинделя тоже с внутренним оребрением для увеличения жесткости и уменьшения массы. Он компактный, но при этом с высокой жесткостью, подходящей для тяжелой обработки.

  Для высокоскоростной обработки применяют шпиндели с прямым приводом на 10 000 об/мин и 15 000 об/мин. Максимальный момент при этом — 165 Нм.

• 2-скоростной редуктор BF (Италия)

  Макс. зазор на 15% меньше и уровень вибрации на 30% ниже, чем у редукторов ZF. Заливное и сливное отверстия для масла расположены на одной стороне, что упрощает обслуживание. Величина съема при тяжелой обработке достигает 800 см³/мин.

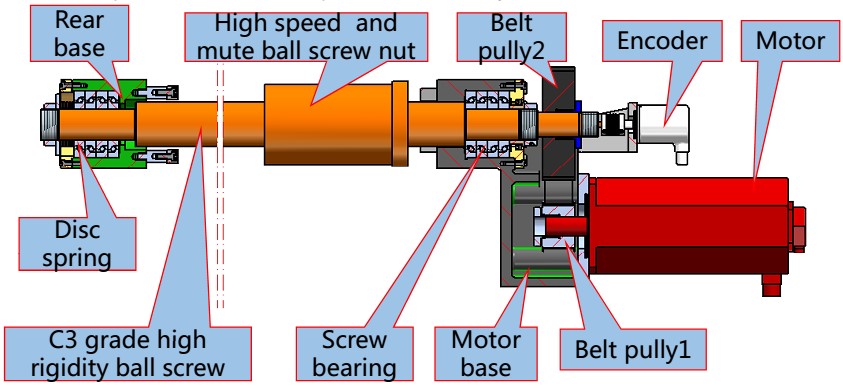

• ШВП

  За вращение ШВП по оси X отвечает сервомотор через зубчатый ремень — так обеспечивается высокая жесткость гайки и гарантируется максимальная эффективность крутящего момента. Дисковая пружина на задней опоре снижает термические деформации винта при росте температуры, за счет чего достигается стабильность при длительной обработке.

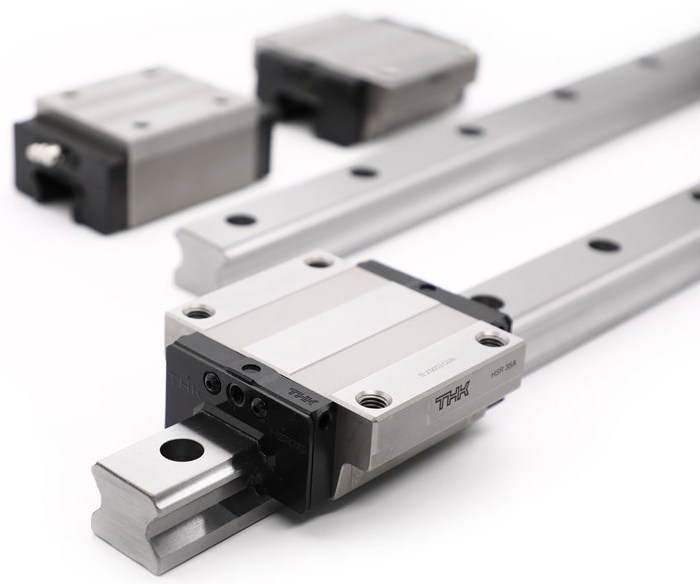

• Роликовые направляющие

  По трем осям устанавливаются два варианта роликовых направляющих: THK (Япония) или Rexroth (Германия). Выбор направляющих роликового типа бор обусловлен высокой жесткостью, точностью, низким показателем износа и высокой нагрузкой в любом направлении. Ролики обеспечивают плавность перемещений. Показатели трения — минимальные. Роликовые каретки оснащены уплотнительными прокладками, защитными скребками, пыльниками, позволяющими использовать их в любой рабочей среде.

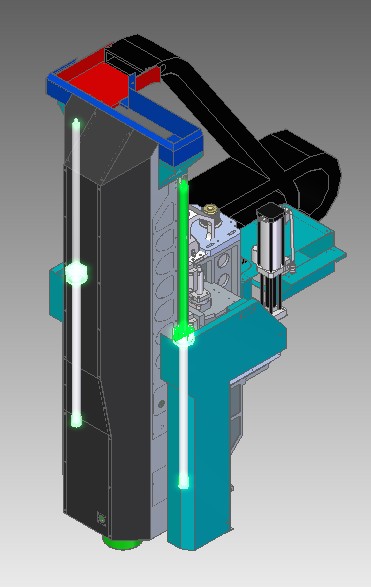

• Азотная система балансировки

  Компенсирует нагрузку от корпуса шпинделя и обеспечивает высокую точность.

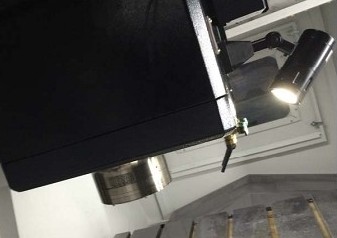

• LED-освещение

  Установлено на корпусе шпинделя.

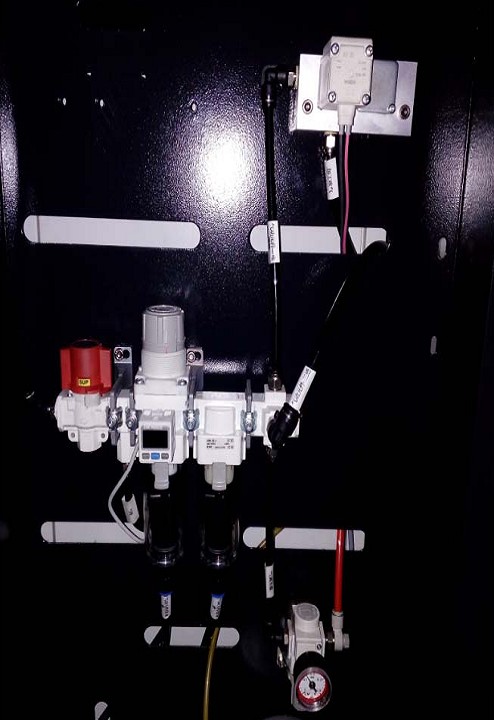

• Японская пневматическая система SMC

  Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов. Бонусом — стильный дизайн, простота эксплуатации и обслуживания.

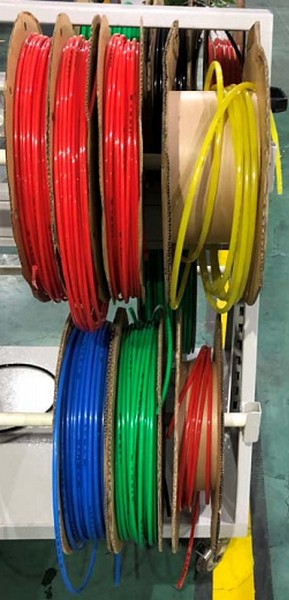

  Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.

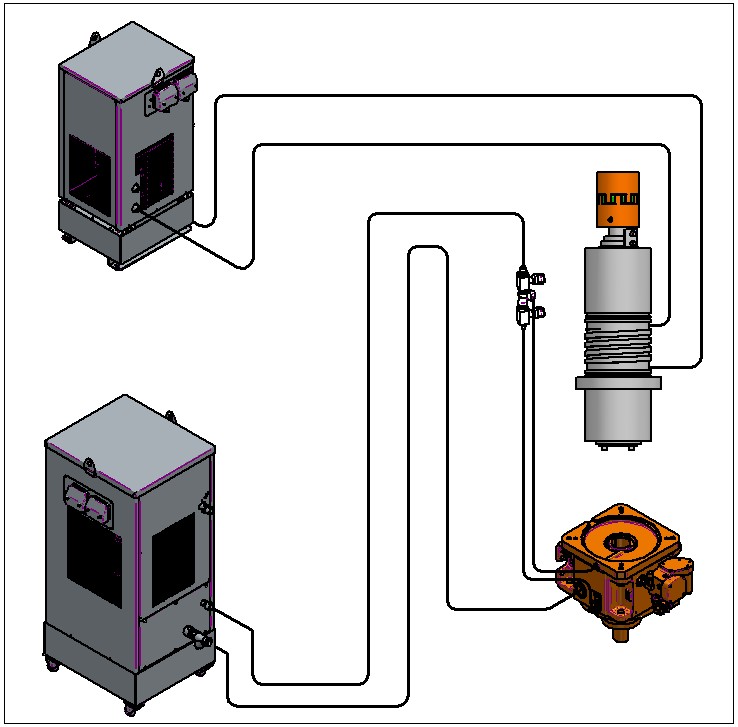

• Система кондиционирования масла TNP

  Двухпомповая система мощностью 3 кВт поддерживает постоянную температуру масла для охлаждения шпинделя и редуктора. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла. Шпиндель на 15 000 об/мин оснащается кондиционером Cold Star (Италия) для поддержания температуры масла в пределах ±0,1° — гарантирует еще большую стабильность и точность.

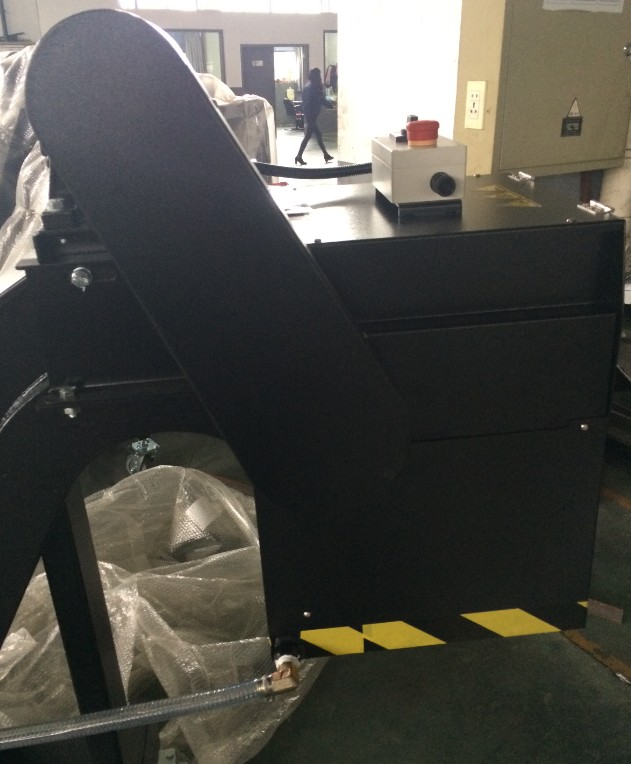

• Конвейер для уборки стружки KEYARROW (Тайвань)

  От производителя из Тайваня KEYARROW. Конвейер цепного типа эффективно и безопасно убирает стружку. Накопитель стружки закрыт защитной крышкой для безопасности оператора. Для экстренной остановки на конвейере есть кнопка аварийного отключения (по евростандарту CE и немецкому стандарту TUV).

• Кожухи ходовых винтов и направляющих

  На столе применяются усиленные телескопические кожухи. Первая часть кожуха оснащена бортиком, который облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC.

• Электронные компоненты

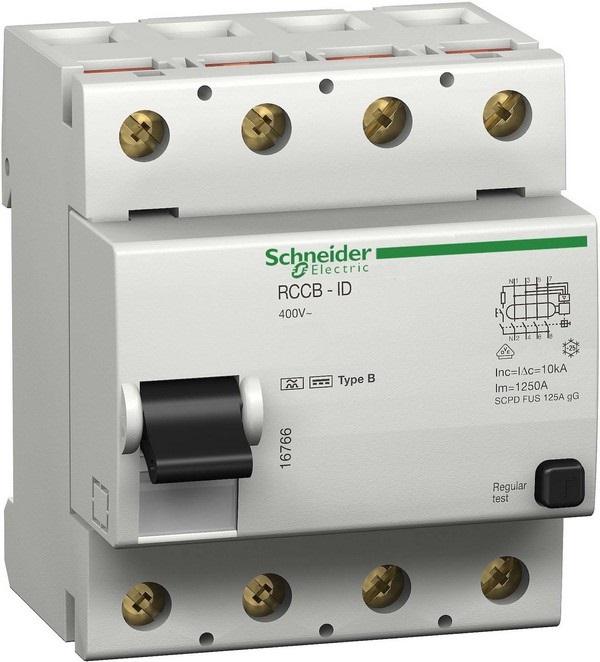

  От ведущих производителей Schneider, OMRON, IDEC, PHOENIX.

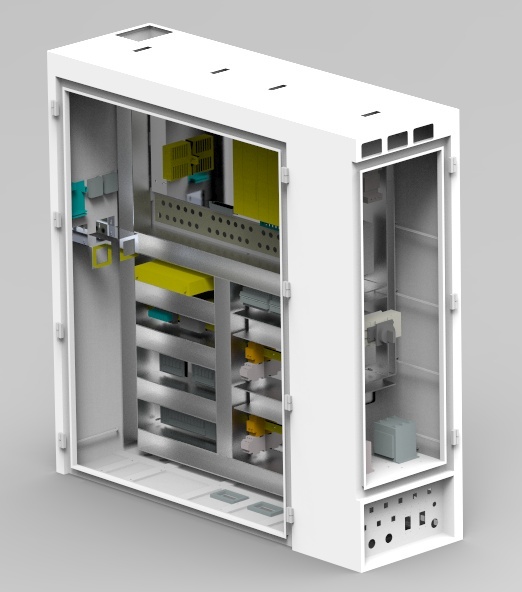

• Электрические кабинеты

  Низкого и высокого напряжения. Разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения — контакторы, трансформатор, фильтр шпинделя. Вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех компоненты изолированы от других систем.

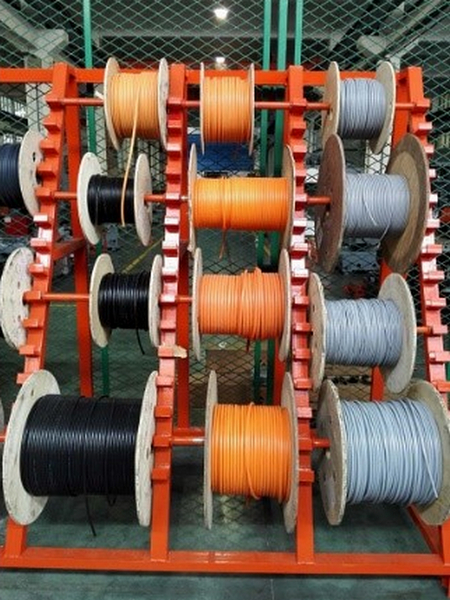

  Кабели IGUS (Германия) соответствуют стандартам ЕС. Выполнены в трех цветах:

  • серые — контрольные;
  • черные — силовые;
  • оранжевые — сервоприводные.

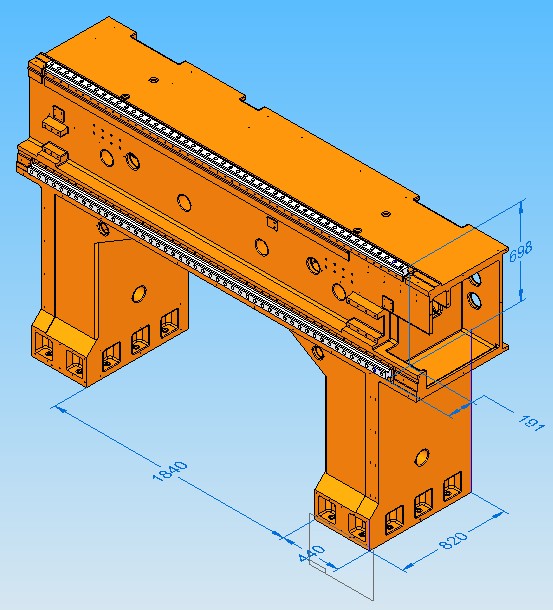

• Направляющие по оси Y

  Разнесены по разным поверхностям для обеспечения высокой жесткости при обработке. Колонные и поперечная балка отлиты вместе — так гарантируется антивибрационный эффект и стабильность при фрезеровании на высокой скорости.
