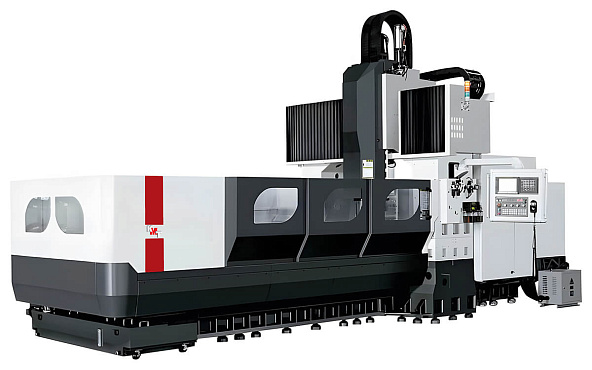

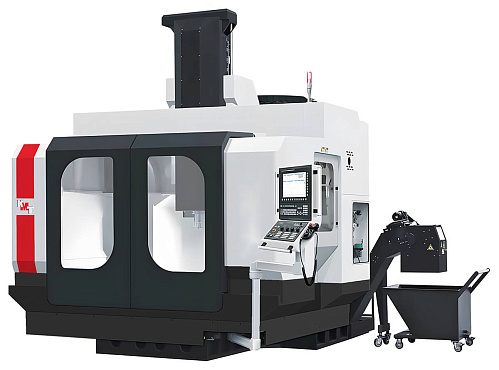

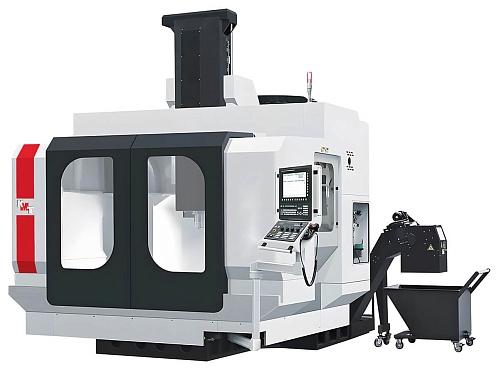

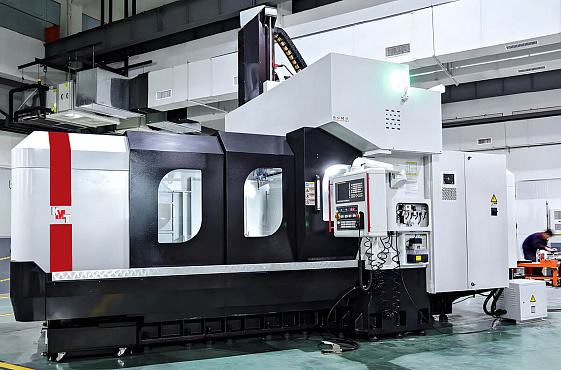

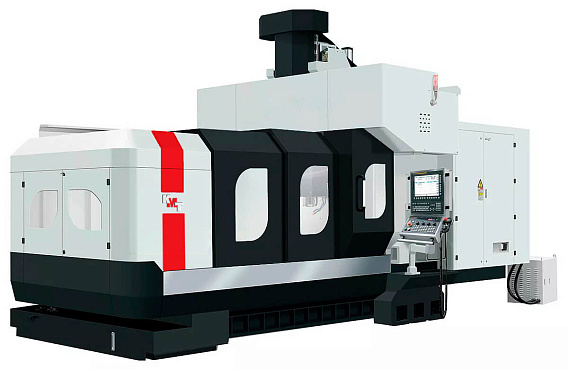

Портальный фрезерный центр VM-2018 A

Станина

Жесткая литая конструкция с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость ее изготовления — на 30% ваше, чем у аналогов. После отливки каждый элемент проходит проверку свойств материала. При проектировании используется метод конечных элементов.

Опора колонны

Широкая контактная поверхность колонн и станин, а также опора колонны, расширяющаяся книзу увеличивают стабильность и отсутствие деформаций. Жесткость усиливает огромное количество ребер внутри станины.

Каретки качения

По оси X установлено 6 кареток, и каждая несет нагрузку до 165 кН. Нагрузка по массе заготовки - до 10 тонн.

Шпиндель

На станках устанавливаются шпиндели компании SETCO (США), которая специализируется только на производстве этого узла. Шпиндель с конусом BT50 и 6000 об/мин с максимальным моментом в 1892 Нм. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции.

Корпус шпинделя тоже с внутренним оребрением для увеличения жесткости и уменьшения массы. Он компактный, но при этом с высокой жесткостью, подходящей для тяжелой обработки.

Для высокоскоростной обработки применяют шпиндели с прямым приводом на 10 000 об/мин и 15 000 об/мин. Максимальный момент при этом — 165 Нм.

Редуктор BF

2-скоростной редуктор BF (Италия). Максимальный зазор на 15% менее, чем у редукторов ZF, уровень вибрации ниже на 30%. Заливное и сливное отверстия для масла расположены на одной стороне, что упрощает обслуживание. Величина съема при тяжелой обработке достигает 800 см3/мин.

ШВП

За вращение ШВП по оси X отвечает сервомотор через зубчатый ремень — так обеспечивается высокая жесткость гайки и гарантируется максимальная эффективность крутящего момента. Дисковая пружина на задней опоре снижает термические деформации винта при росте температуры, за счет чего достигается стабильность при длительной обработке.

Роликовые направляющие

По трем осям устанавливаются два варианта роликовых направляющих: THK (Япония) или Rexroth (Германия). Выбор направляющих роликового типа бор обусловлен высокой жесткостью, точностью, низким показателем износа и высокой нагрузкой в любом направлении. Ролики обеспечивают плавность перемещений. Показатели трения — минимальные. Роликовые каретки оснащены уплотнительными прокладками, защитными скребками, пыльниками, позволяющими использовать их в любой рабочей среде.

Азотная система балансировки

Компенсирует нагрузку от корпуса шпинделя и обеспечивает высокую точность.

LED-освещение

Установлено на корпусе шпинделя.

Японская пневматическая система

От компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов. Бонусом — стильный дизайн, простота эксплуатации и обслуживания.

Система кондиционирования масла TNP

Двухпомповая система мощностью 3 кВт поддерживает постоянную температуру масла для охлаждения шпинделя и редуктора. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла. Шпиндель на 15 000 об/мин оснащается кондиционером Cold Star (Италия) для поддержания температуры масла в пределах ±0,1° — гарантирует еще большую стабильность и точность.

Воздушные трубки

Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании.

Конвейер для уборки стружки

От производителя из Тайваня KEYARROW. Конвейер цепного типа эффективно и безопасно убирает стружку. Накопитель стружки закрыт защитной крышкой для безопасности оператора. Для экстренной остановки на конвейере есть кнопка аварийного отключения (по евростандарту CE и немецкому стандарту TUV).

Кожухи ходовых винтов и направляющих

На столе применяются усиленные телескопические кожухи. Первая часть кожуха оснащена бортиком, который облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC.

Электронные компоненты

От Schneider, OMRON, IDEC, PHOENIX.

Электрические кабинеты

Низкого и высокого напряжения. Разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения — контакторы, трансформатор, фильтр шпинделя. Вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех компоненты изолированы от других систем.

Кабели

От IGUS (Германия). Соответствуют стандартам ЕС. Выполнены в трех цветах:

• серые — контрольные;
• черные — силовые;
• оранжевые — сервоприводные.

Направляющие по оси Y

Разнесены по разным поверхностям для обеспечения высокой жесткости при обработке. Колонные и поперечная балка отлиты вместе — так гарантируется антивибрационный эффект и стабильность при фрезеровании на высокой скорости.
