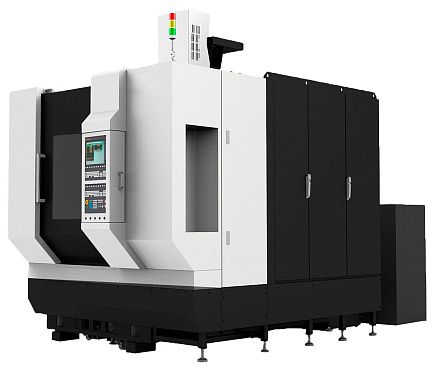

5-осевой фрезерный обрабатывающий центр IMU-5X 500 PRO

0 отзывов

МС 445031

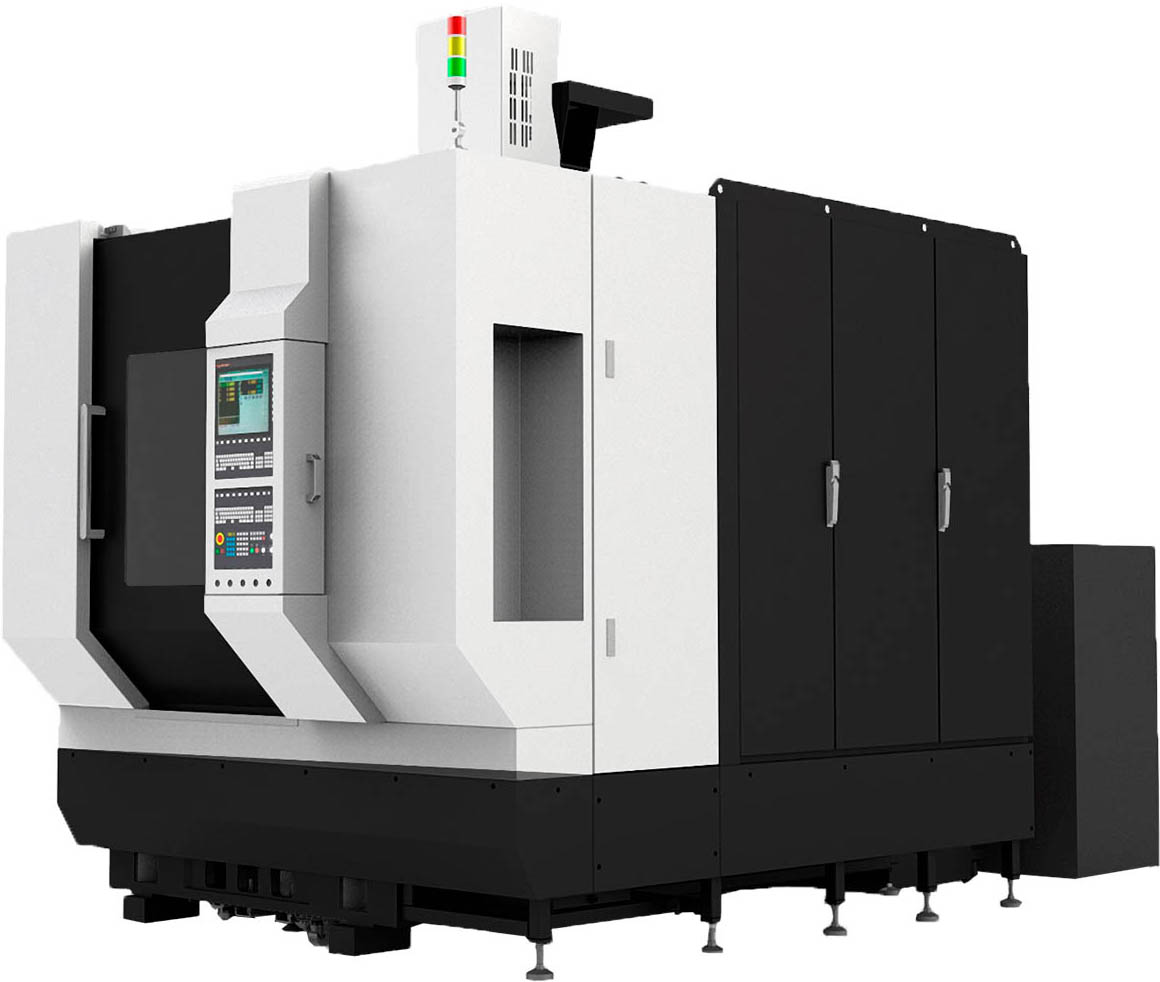

5-осевой фрезерный обрабатывающий центр IMU-5X 500 PRO

Краткие характеристики:

Тип обработки Поворотно-наклонный стол
Быстрые перемещения по осям X / Y / Z 30 / 30 / 30 м/мин
Точность позиционирования по осям X / Y / Z 0,008 мм
Привод Прямой

Все характеристики

Особенности:

Шпиндель
Наклонно-поворотный стол
Двойные роликовые направляющие по осям X, Y, Z
Полная закрытая защита
Система ЧПУ HNC-848DI
Скребковый конвейер для удаления стружки

Тех. характеристики
Описание
Комплектация
Конструктивные особенности
Лизинг
Доп услуги
Доставка и оплата
Отзывы
ЗИП

Модель

IMU-5X 500 PRO

Цена

Цена со скидкой

Тип обработки

Поворотно-наклонный стол

Привод

Прямой

Размер стола, мм

Ø 500

Макс. устанавливаемый диаметр, мм

550

Расстояние от оси А до центра стола, мм

150 - 500

Тип зажимов на столе

Механический / Пневматический

Перемещение по оси Х, мм

600

Перемещение по оси Y, мм

500

Перемещение по оси Z, мм

450

Перемещение по осям A / C, °

± 120 / 360

Система ЧПУ

HCNC

Наибольшая нагрузка на стол, кг

300

Тип

Прямой

Конус

BT40

Частота вращения шпинделя, об/мин

10 000

Крутящий момент шпинделя, Нм

69 / 95,5

Мощность шпинделя (S1 / S6 - 40%), кВт

13 / 17,7

Жесткое нарезание резьбы

Да

Система подачи СОЖ, Бар

Быстрые перемещения по осям X / Y / Z, м/мин

30 / 30 / 30

Макс. скорость подачи при резании, м/мин

Быстрые перемещения по осям A / C, об/мин

20 / 50

Тип

Зонтик / Цепной

Емкость магазина инструмента, шт.

Макс. диаметр инструмента, мм

115

Макс. длина инструмента, мм

250

Время смены инструмента, сек

Макс. вес инструмента, кг

Инструмент

OMP40

Деталь

RENISHAW NC4

Помпа высокого давления подачи СОЖ

опция

Точность позиционирования по осям X / Y / Z, мм

0,008

Повторяемость по осям A / C, сек

6 / 6

Повторяемость по осям X / Y / Z, мм

0,006 / 0,005

Точность позиционирования по осям A / C, сек

10 / 10

Длина, мм

3520

Ширина, мм

4860

Высота, мм

3300

Вес, кг

7200

Входит в подборки:
Серия IMU-5X PRO

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система ЧПУ HNC 848D
Прямой привод 10 000 об/мин, ВТ40, 13 кВт, 70 / 95,5 Нм
Система подачи СОЖ 3 Бар
Магазин инструмента 20 позиций
Внешний фильтр для СОЖ 3 Бар
Автоматическая очистка рабочей зоны
Освещение рабочей зоны
Ленточный стружкоуборочный конвейер
Корзина для стружки
Инструкция по эксплуатации
Инструмент для обслуживания

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Прямой привод 20 000 об/мин.，24 кВт, 35,8 Нм，HSK A63
Токарная функция (В-ось) 500 об/мин, 299 Нм / 500 Нм
Подача СОЖ 50 Бар，30 л/мин
Система вытяжки масляного тумана
Бумажный фильтр для СОЖ
Оптические линейки
Система автоматического измерения детали
Система измерения инструмента
Внешний фильтр для СОЖ 50 Бар
Магазин инструмента 32 позиции

Конструктивные особенности

Шпиндель
- Шпиндель с прямым приводом.
- Крутящий момент — 95,5 Нм.
- Максимальная скорость — 10 000 об/мин.
Наклонно-поворотный стол
- Максимальная скорость — 50 об/мин.
- Диапазон вращения оси A ± 120°, оси C — 360°.
- Точность позиционирования по оси A 10″, повторяемость 6″.
Двойные роликовые направляющие по осям X, Y, Z

Оси работают от привода (серводвигатель + шарико-винтовая передача) со скоростью перемещения до 30 м/мин.
Полная закрытая защита

Оси X, Y и Z закрытыми эластичными кожухами для эффективной защиты направляющих и ШВП от попадания стружки.

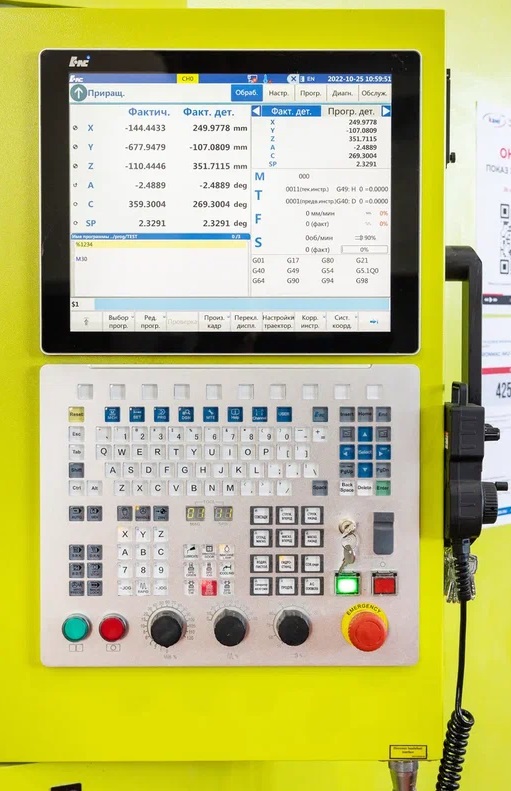

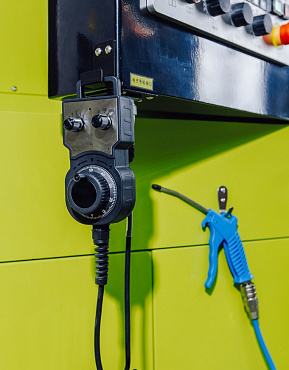

Система ЧПУ HNC-848DI
Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем.

Системные параметры:
- Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE;
- Видеокарта — Intel HD Graphics 5500;
- Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта;
- Жесткий диск на 128 ГБ;
- Оперативная память 8 ГБ с возможностью расширения до 16 ГБ.
Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP.

HNC-848DI поддерживает:
- Управление 5-32 осями;
- NCUC — протокол шины Ethercat;
- Одновременно можно управлять 5 осями;
- 5-осевую функцию RTCP;
- Автоматическую калибровку по 5 осям;
- Поддержку двухканального управления (опция);
- Сплайн-интерполяцию.
Скребковый конвейер для удаления стружки

Отводит стружку из рабочей зоны, обеспечивает безопасность работы и защищает оборудование и инструмент от износа.

Описание

НАЗНАЧЕНИЕ:

5-осевые фрезерные обрабатывающие центры IMU-5X 500 PRO предназначены для комплексной обработки — фрезеровки, нарезки резьбы, сверления, расточки корпусных деталей и заготовок в форме тел вращения. Обработка выполняется сразу с 5 сторон за один установ.

Оборудования оснащается современной промышленной системой ЧПУ H-CNC на русском языке, аналогом Siemens и Fanuc. Инструментальным магазином с возможностью установки до 32 позиций инструмента. Подача СОЖ под давлением 50 Бар и система измерения инструмента — поставляются в стандартной комплектации.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Фрезерные центры IMU-5X 500 PRO используются в разных видах машиностроительной отрасли — судостроении, железнодорожном и производстве оборудования для генерации и передачи электроэнергии, опытном и исследовательском. Применяются также на инструментальном производстве, выпуске пресс-форм, выпуске оснастки для изготовления пластика. Оборудование актуально на предприятиях, занимающихся контрактным изготовлением деталей, автокомпонентов.

Подходят для высокоточной обработки цилиндрических деталей, корпусов редукторов и коробок скоростей и проч.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.

Автомобилестроение: детали кузова, ГБЦ, распределительные валы.

Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.

Авиастроение: детали для самолетов и авиационных двигателей.

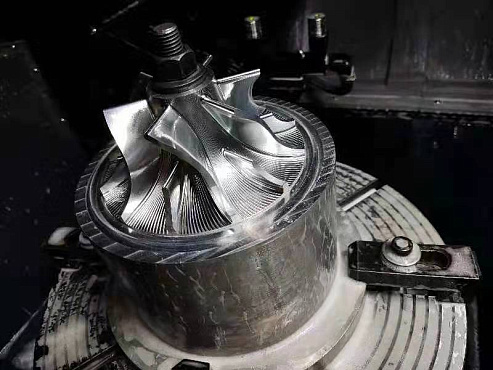

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:


1. Фрезерование канавок и пазов	2. Фрезерование уступов	3. Фрезерование канавок и пазов дисковой фрезой	4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование	6. Фрезерование уступов	7. Фрезерование уступов	8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)	10. Фрезерование шпоночного паза	11. Торцевое фрезерование	12. Фрезерование Т-образного паза

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Шпиндель Шпиндель с прямым приводом. Крутящий момент — 95,5 Нм. Максимальная скорость — 10 000 об/мин.
	Наклонно-поворотный стол Максимальная скорость — 50 об/мин. Диапазон вращения оси A ± 120°, оси C — 360°. Точность позиционирования по оси A 10″, повторяемость 6″.
	Двойные роликовые направляющие по осям X, Y, Z Оси работают от привода (серводвигатель + шарико-винтовая передача) со скоростью перемещения до 30 м/мин.
	Полная закрытая защита Оси X, Y и Z закрытыми эластичными кожухами для эффективной защиты направляющих и ШВП от попадания стружки.
	Система ЧПУ Центры оснащены 5-осевым контроллером ЧПУ HNC-848DI. Он поддерживает работу с CAM-системой NX Siemens Software, Master CAM, Powermill, Vericut. Сначала необходимо выполнить постобработку в программе от HUAZHONG, а потом перенести в ЧПУ. Сейчас нет поддержки программ Inventor CAM и Pro/ENGINEER, но возможно появится в будущем. Системные параметры: Процессор — 2-ядерный 2,0 ГГц i7-5550U CORE; Видеокарта — Intel HD Graphics 5500; Интерфейс подключения – 4 порта USB 3.0 и 4 USB 2.0, 2 LAN-порта; Жесткий диск на 128 ГБ; Оперативная память 8 ГБ с возможностью расширения до 16 ГБ. Стойка ЧПУ оснащается 17-дюймовым экраном с разрешением 1280*1024 в стандартной комплектации. Опционально устанавливается цветной сенсорный ЖК-монитор 17 дюймов. Панель выполнена из алюминиевого сплава. Для ввода команд и привязки горячих клавиш предназначена клавиатура MCP. HNC-848DI поддерживает: Управление 5-32 осями; NCUC — протокол шины Ethercat; Одновременно можно управлять 5 осями; 5-осевую функцию RTCP; Автоматическую калибровку по 5 осям; Поддержку двухканального управления (опция); Сплайн-интерполяцию.
	Скребковый конвейер для удаления стружки Отводит стружку из рабочей зоны, обеспечивает безопасность работы и защищает оборудование и инструмент от износа.
	Привод подачи X, Y, Z Состоит из серводвигателя и ШВП, которые приводят в движение оси станка.
	Автоматическая калибровка размера конструкции кинематической детали В макропрограмму с помощью триггерного щупа и опорной сферы поступают точки данных о соответствии параметров конструкции 5-осевого центра. Точность и эффективность измерений могут быть улучшены, а калибровка параметров — выполнена без привлечения оператора.

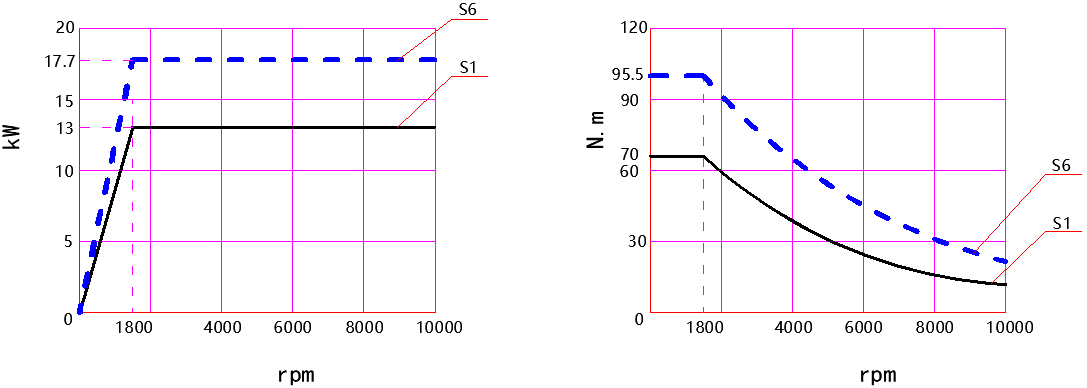

ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА:
