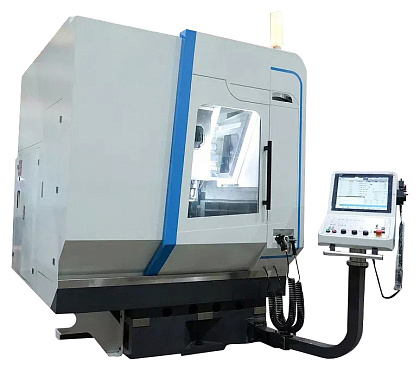

НАЗНАЧЕНИЕ:

5-осевой фрезерный обрабатывающий центр IMU-5X 400 PRO предназначен для обработки деталей до 550 мм с пяти сторон за один установ. На оборудовании допускается фрезеровка корпусных заготовок и деталей в форме тел вращения из стали, алюминия, жаропрочных и нержавеющих сплавов с максимальной производительностью до 550 см³/мин.

Обрабатывающие центры серии IMU-5X 400 PRO относятся к оборудованию вертикального типа — оно более универсальное и экономически выгодное для предприятий. Обеспечивает фрезеровку, нарезку резьбы, сверление и расточку заготовок и легко заменит несколько единиц промышленного оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Обрабатывающие центры IMU-5X 400 PRO применяются для механической обработки корпусных изделий, включая сложные детали с оребрением, скруглением или выступами в следующих областях тяжелой промышленности:

Машиностроении — опытном и исследовательском, сельскохозяйственном, железнодорожном, аэрокосмическом, энергетическом, а также в судо- и автомобилестроении;
Контрактном производстве металлоизделий — инструмента, пресс-форм, оснастки, компонентов конструкции автомобилей.

Приборостроение: алюминиевые корпусы, детали воздушных автоматов, высокоточные гигроскопические приборы.

Автомобилестроение: детали кузова, ГБЦ, распределительные валы.

Машиностроение: компоненты для БелАзов, зерноуборочных комбайнов «Ростсельмаш», комплектующие для горнодобывающего оборудования.

Авиастроение: детали для самолетов и авиационных двигателей.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:


1. Фрезерование канавок и пазов	2. Фрезерование уступов	3. Фрезерование канавок и пазов дисковой фрезой	4. Фрезерование канавок и пазов дисковой фрезой

5. Торцевое фрезерование	6. Фрезерование уступов	7. Фрезерование уступов	8. Торцевое фрезерование

9. Фрезерование отверстий и карманов (расфрезеровывание отверстия)	10. Фрезерование шпоночного паза	11. Торцевое фрезерование	12. Фрезерование Т-образного паза

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

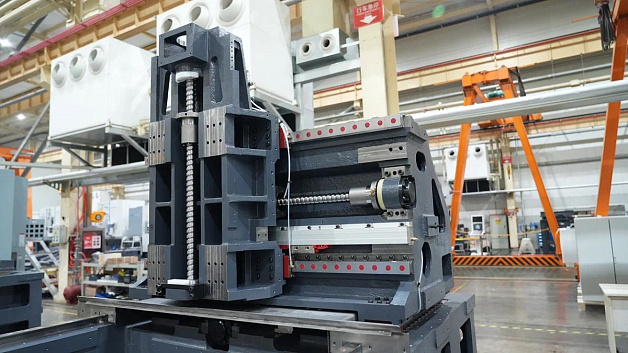

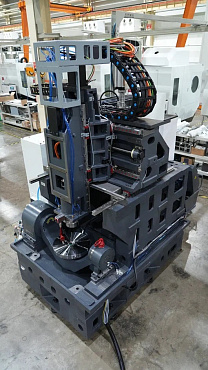

	Портальная конструкция Обеспечивает производительность и точность контура при интенсивных режимах обработки. Виброустойчивость и жесткость конструкции — результат проведения МКЭ и динамической оптимизации. Компоненты смонтированы и усилены множеством ребер жесткости, которые прошли термическую закалку — это придает устойчивость к скручиванию. Из особенностей: Оси X, Y, Z перемещаются на шпинделе; Поворотный стол прочно зафиксирован на станине на 2 опорах — может двигаться по осям С и А только в поворотно-наклонном направлении.
	Прямой привод наклонно-поворотного стола На привод не передается тепло и вибрации, исходящие от двигателя, поэтому он обеспечивает стабильность угловой скорости. Быстро разгоняется и тормозит, работает бесшумно.

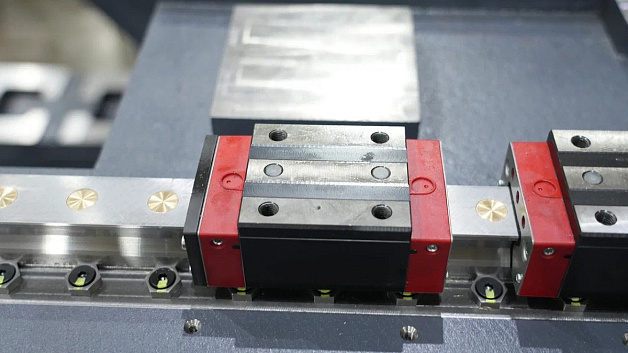

	Высокоточные линейные направляющие Направляющие от Schneeberger. Отличаются повышенной жесткостью, стойкостью к статическим и динамическим нагрузкам, при этом обеспечивают плавность хода. Использование таких направляющих повышает геометрическую точность и качество обработки поверхности детали, снижает вибрационную нагрузку с инструмента, продлевая срок его службы. Исключительная прямолинейность обусловлена процедурой шлифовки и выравнивания.

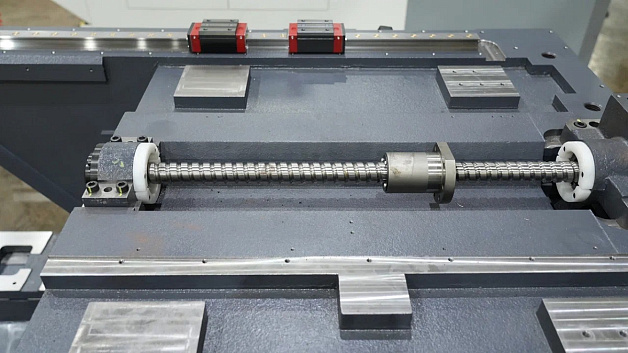

	Шарико-винтовая передача ШВП от THK.
	Подшипники Японских брендов NSK или NOCKI.
	Стружкоуборочный конвейер с корзиной Отводит и транспортирует стружку из рабочей зоны оборудования.

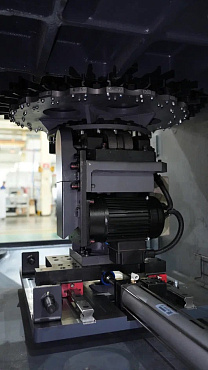

	Инструментальный магазин Дисковый, рассчитан на 20 позиций инструмента.
	Система охлаждения Для шпинделя и поворотно-наклонного стола установлено водяное охлаждение.

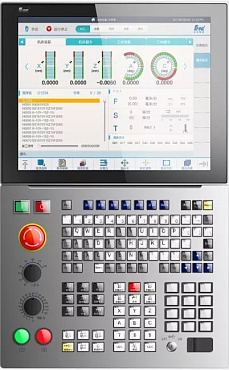

	Система ЧПУ Контроллер HNC848Di может работать с CAM-системой NX Siemens Software. После того, как произведена постобработка на собственном ПО от HUAZHONG — можно переносить программу обработки в систему ЧПУ. По такому же принципу проходит интеграция с Master CAM, Powermill, Vericut. На данный момент не поддерживаются Inventor CAM и Pro/ENGINEER. Система ЧПУ поддерживает управление от 5 до 32 осей. Оснащена внешним модулем программируемого логического контроллера и устройством ввода-вывода. Панель стойки выполнена из алюминиевого сплава. Также поддерживает: NCUC — протокол шины Ethercat; Одновременное управление до 5 осями; 5-осевую функцию RTCP; Автоматическую калибровку по 5 осям; Сплайн-интерполяцию. В стандартной комплектации оснащается: 17-дюймовым экраном с HD-разрешением 1280 x 1024. Опция - 17-дюймовый сенсорный ЖК-монитором. Двухъядерным процессором i7-5550U CORE 2,0 ГГц; Видеокартой Intel HD Graphics 5500; Интерфейсом подключения — 8 USB, 4 USB 3.0 и 4 USB 2.0, 2 LAN-порта; Жестким диском на 128G; Системной памятью на 8G, максимальное расширение до 16G. На клавиатуре MCP, которая встроена в систему ЧПУ HNC848Di, можно настроить 12 горячих клавиш для удобной настройки и быстрого ввода команд.

РАБОЧАЯ ЗОНА:

ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА ШПИНДЕЛЯ HAOZHI, 20 000 ОБ/МИН:

ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА ШПИНДЕЛЯ AEBIG, 20 000 ОБ/МИН:

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	Cистема ЧПУ HCNC 848Di
	Магазин инструмента
	Централизованная система смазки Bijur / Hegu
	Конвейер для стружки ленточного типа скорзиной
	Система измерения инструмента Renishaw TS27R
	Система измерения инструмента BLUM Лазерного типа
	Система измерения детали Zhongtu COMP40
	Система измерения детали Chotest COMP40
	Сигнальная лампа
	Воздушный и водяной пистолеты
	Освещение рабочей зоны и зоны инструмента
	Оптические линейки по осям X, Y, Z
Пневматическая система
Электрический кабинет с корзиной
Система охлаждения шпинделя и поворотно-наклонного стола
Система подачи СОЖ
Замок-блокиратор на время обработки
Верхний люк
Пневмоканалы на рабочем столе
