Токарный станок с ЧПУ KMT серии KE

Уточнить сроки доставки можно по телефону:
8 (800) 505-71-56
от 1 808 514 ₽

Макс. диаметр обработки: 400 - 800 мм

Макс. длина обработки: 750 - 3000 мм

Мощность: 5,5 - 15 кВт

Вес: 1400 - 5400 кг

Индивидуальные условия лизинга ?
  • Оборудование можно использовать сразу после получения аванса.
  • Дополнительные залоги не требуются.
  • Лизинг получить проще, чем кредит.
  • Выгодно уменьшает налог на прибыль
Технология в подарок ?
Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.


Подробнее о технологиях вы можете уточнить у менеджеров по телефону: 8 (800) 505-71-56
Сервис 24/7 ?
  • Быстрый выезд на объект клиента.
  • Доступные цены.
  • Профессиональные сотрудники.
Гарантия: 1 год ?

На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.

ЛИЗИНГ НА СПЕЦИАЛЬНЫХ УСЛОВИЯХ:

Модель КЕ80/2000 (Fanuc)
Авансовый платёж 287 706 ₽ (5%)
12 месяцев удорожание 0%
Ежемесячный платёж 457 575 ₽ (с учётом НДС)
Экономия по налогу на прибыль 963 101 ₽
Общая сумма договора 5 778 606 ₽



НАЗНАЧЕНИЕ:

Данная серия станков с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроения, приборостроении, деталей электроники, аэрокосмической, военной и других отраслей промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки. Новая серия токарных станков с ЧПУ серии КЕ является усовершенствованной версией, в которой были полностью оптимизированы дизайн и конструкция.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Серия токарных станков с ЧПУ серии КЕ применяются во всех отраслях машиностроительной индустрии, а также в автомобильной промышленности и приборостроении.

Автомобильная промышленность

Машиностроение



Все токарно-винторезные станки КЕ имеют расширенное базовое оснащение, а также широкий выбор дополнительных опций.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:







СХЕМЫ ОБРАБОТКИ:





ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Токарные станки с ЧПУ серии KE — это знаменитые станки 16А20Ф3, разработанные Советскими инженерами завода «КРАСНЫЙ ПРОЛЕТАРИЙ».
  • Цельнолитая чугунная станина усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
  • Закаленные отшлифованные V-образные направляющие покрыты специальным покрытием Turcite-B для перемещения без износа и трения.
  • Шести поизционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки.
    Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.
    •

      КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

      ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА

      Для станины токарного станка применяется литая станина с направляющими типа ласточкин хвост. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья 20  -25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

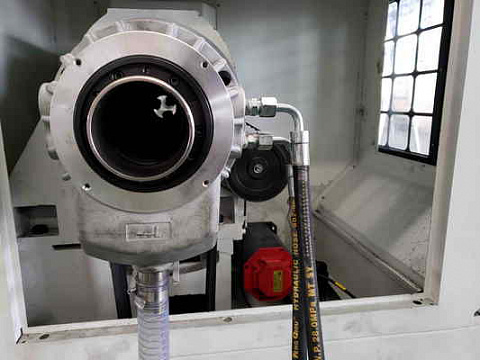

      УВЕЛИЧЕННОЕ ОТВЕРСТИЕ В ШПИНДЕЛЕ

      В стандартной комплектации станок оснащен шпинделем с увеличенным отверстием – 60 / 82 / 105 мм, соответственно для моделей КЕ36/50/80, что значительно расширяет технологические возможности обрабатываемых прутков.

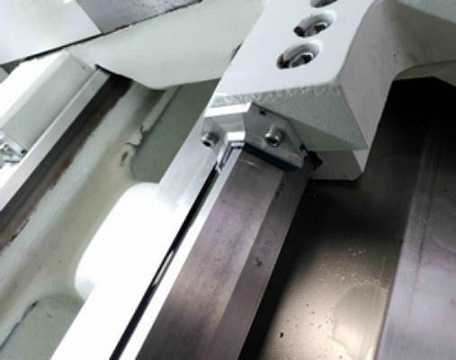

      НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ

      Закаленные отшлифованные V-образные направляющие (ласточкин хвост) покрыты специальным покрытием Turcite-B. Современный, износостойкий материал Turcite-B обеспечивает улучшенное скольжение узлов продольной и поперечной подачи. Глубина закалки направляющих составляет 2 - 3 мм, твердость достигает 48-52HRC.
      РУЧНАЯ ЗАДНЯЯ БАБКА

      Задняя бабка с ручным перемещением пиноли токарного станка с ЧПУ КЕ предназначена для закрепления и поддержания обрабатываемой заготовки. Обработка детали производится по всей длине относительно оси детали режущим инструментом. В заднюю бабку также можно установить инструменты для осевой обработки отверстий, такие как сверла, зенкеры, развертки, метчики и др.
      ШПИНДЕЛЬНАЯ БАБКА МОДЕЛЕЙ КЕ36/50/56

      На токарных станках с ЧПУ моделей КЕ36/50/56 передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что заничтельно уменьшает шум при работе. Максимальный крутящий момент достигает – 142/ 257 /378 Нм соответсвенно для моделей КЕ36/50/56, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 2-5 мм на сторону.

      Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников (7018AC/P5/DB, 7219AC/P5/DB) что обеспечивает высокую точность и шероховатость обработки.

      На станке установлен фотоэлектрический инкодер для обеспечения вращение шпинделя и перемещения ходового винта резцедержателем с заданным шагом обрабатываемой резьбы.

      ШПИНДЕЛЬНАЯ БАБКА МОДЕЛИ КЕ80

      На токарном станке с ЧПУ модели КЕ80 установлен двух ступенчатый редуктор который обеспечивается максимальный крутящий момент 980 Нм, что позволяет осуществлять высокопроизводительную токарную обработку с припусками 3-6 мм на сторону. Переключение диапозонов осуществляется в ручную.

      Все шестерни коробки имеют поверхностную закалку ТВЧ 45-54 HRC. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.



      ПРИВОДЫ ПОДАЧ ПО ОСЯМ X / Z

      На станке установлены оригинальные приводы подач от производителя Fanuc и Siemens.

      • Высокая скорость перемещений по осям X / Z: 4 / 7 м/мин;
      • Дискретность перемещений: 0,001мм;
      • Точность перемещений по осям X / Z: 0,010 мм;
      • Плавность хода и надежность



      СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

      • Система ЧПУ Siemens Sinumerik 808D или Fanuc
      • Мощность электродвигателя главного привода 7,5 кВт / 11 кВт / 15 кВт
      • Бесступенчатое регулирование скорости шпинделя
      • 3-кулачковый ручной патрон
      • Комплект мягких и каленых кулачков
      • 6-ти позиционная револьверная головка
      • Система подачи СОЖ через револьверную головку
      • Насос подачи СОЖ повышенного давления
      • Вращающийся задний центр
      • Система подачи СОЖ
      • Подвижный и не подвижный люнеты (для РМЦ 1000/1500/2000)
      • Кондиционер электрошкафа
      • СЕ стандарт электрошкафа, компоненты Siemens
      • Магнитный выключатель открытия двери
      • LED освещение рабочей зоны
      • Маховик перемещений по осям (MPG)
      • Трехцветная сигнальная лампа
      • Кабинетная защита зоны обработки
      • Автоматическая система смазки
      • Комплект вспомогательной оснастки для рев. головки
      • Руководство по эксплуатации на русском языке



      ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

      • 3-кулачковый полый гидравлический патрон производства Китай или Тайвань в комплекте с гидростанцией
      • Гидравлическая пиноль задней бабки
      • 8-ми позиционная револьверная головка
Только различные характеристики
Все характеристики
Параметры обработки
Количество инструмента в револьверной головке шт.
6 (8 - опция)
6 (8-опция)
6 (8-опция)
6 (8-опция)
Диапазон скоростей вращения шпинделя с механическим патроном об/мин
30 - 2000
30 - 1600
30 - 1600
15-100; 100-500; 150-1000
Сечение инструмента мм х мм
20 х 20
25 х 25
25 х 25
32 х 32
Максимальный диаметр обработки над станиной мм
400
500
560
800
Диаметр патрона мм
200
250
250
305
Диапазон скоростей вращения шпинделя с гидравлическим патроном об/мин
30 - 2500
30 - 1800
30 - 1800
-
Ширина направляющих станины мм
330
400
400
460
Скорость быстрых перемещений по осям X / Z м/мин
4 / 7
5 / 8
5 / 8
5 / 8
Максимальная длина обработки мм
750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Диаметр отверстия в шпинделе мм
66
86
86
105
Максимальный устанавливаемый диаметр над станиной мм
240
280
320
540
Диаметр пиноли задней бабки мм
55
75
100
102
Конус пиноли задней бабки
МТ4
МТ5
МТ5
МТ5
Ход пиноли задней бабки мм
195
180
180
305
Конус шпинделя (Морзе №)
A2-6
A2-8
A2-8
A2-11
Перемещение по оси Х мм
360
500
500
450
Перемещение по оси Z мм
750 / 1000 / 1500
1000 / 1500 / 2000
1000 / 1500 / 2000
1500 / 2000 / 3000
Габариты
Длина станка с механическим патроном мм
2290
2930
2930
3320
Ширина станка с механическим патроном мм
2540
3320
3320
3900
Высота станка с механическим патроном мм
3040 / 1340 / 1600
3780 / 1600 / 1830
3780 / 1600 / 1830
4830 / 1600 / 1830
Длина станка с гидравлическим патроном мм
2750
3340
3340
3800
Ширина станка с гидравлическим патроном мм
3000
3730
3730
4350
Высота станка с гидравлическим патроном мм
3500 / 1340 / 1600
4190 / 1600 / 1830
4190 / 1600 / 1830
5280 / 1600 / 1830
Вес кг
1400 / 1550 / 1750
2750 / 3100 / 3450
2800 / 3150 / 3500
4100 / 4600 / 5400
Мощность
Частота тока Гц
50
50
50
50
Мощность помпы СОЖ кВт
0,18
0,18
0,2
0,2
Напряжение сети В
380 ± 5%
380 ± 5%
380 ± 5%
380 ± 5%
Мощность главного привода кВт
5,5
7,5
11,0
15,0
Трекер доставок
В наличии на складе шт
2
1
3
В доставке от производителя шт
2
2
2
На складе у производителя шт
27
41
1
9

ДОСТАВКА И ОПЛАТА:

Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:

  • Промпереезд
  • LKTK GROUP

lktk group prompereezd

Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56



САМОВЫВОЗ:

Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.

Подробнее


ОПЛАТА:

Возможны следующие варианты оплаты:

  • С помощью безналичной банковской оплаты по счету;
  • Наличными в кассе компании.
Подробнее

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

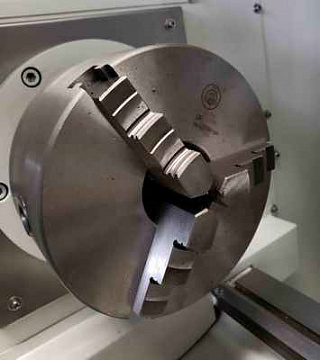

МЕХАНИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

В стандартной комплектации установлен трех кулачковый патрон с ручным зажимом. Он используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон имеет проходное отверстие для обработки прутка и длинных деталей. Станок оснащен комплектом каленых и мягких кулачков.

Система ЧПУ Fanuc

Система ЧПУ Siemens

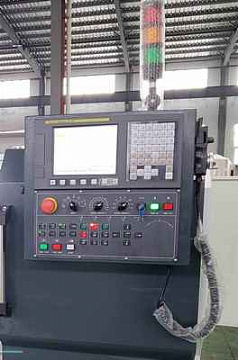

СИСТЕМА ЧПУ FANUC/ SIEMENS

Станки укомплектованы самой распространенной системой ЧПУ в России - Fanuc или Siemens.


Особенности системы ЧПУ Fanuc 0i Mate-TD:

- Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
- Интерфейс на русском языке ;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
- Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
- Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки;

Особенности системы ЧПУ Siemens Sinumerik 808D:

- Изысканная и надежная система ЧПУ;
- Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
- Функция передачи данных, пульт перемещений MPG;
- Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
- Компактность и функциональность 2-х осевой обработки;
- Цветной дисплей и большой размер клавиатуры максимально удобно подходит для работы оператора станка;
- Интерфейс на русском языке;



6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА YANTAI

На станках серии КЕ установлена 6-ти позиционная электрическая револьверная головка производства YANTAI которая позволяет использовать различные комбинации инструмента для точения, расточки, сверления и нарезания резьбы. Револьверная головка оснащена системой подачи СОЖ через револьверную головку, что повышает производительность обработки и снижает расходы на режущий инструмент.

Установленный насос подачи СОЖ повышенного давления (мощность помпы - 370Вт, давление СОЖ на выходе- 2,3MПа) позволяет увеличить производительность оборудования, сократить расход режущего инструмента, повысить точность и качество обработанных поверхностей.

В комплект оснастки входи три расточных блока и три блока для торцовых резцов.

Технологическая оснастка:

- КЕ36 сечение резца 20 х 20мм, диаметр отверстия расточного блока Ø 20мм;
- КЕ50/56 сечение резца 25 х 25мм, диаметр отверстия расточного блока Ø 32 мм;
- КЕ80 сечение резца 32 х 32мм, диаметр отверстия расточного блока Ø 40 мм.



ЛЮНЕТЫ

Технологические возможности станков КЕ расширены за счет применения люнетов. Основное назначение данного приспособления - поддержка длинных заготовок и создание условий для надежной обработки, исключающей образование вибрации. В стандартной комплектации станки КЕ50/56 оснащены подвижным люнетом - диапазон регулирования ф80 - 160 и не подвижным люнетом - диапазон регулирования ф140 – 270 для станка КЕ50 и ф190-330 мм для станка КЕ56. Cтанок КЕ80 оснащен подвижным люнетом - диапазон регулирования ф120-240 и не подвижным люнетом - диапазон регулирования ф185-400.

ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР

Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
LED ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
КОНДИЦИОНЕР ЭЛЕКТРОШКАФА

Кондиционер обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.
МАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ ОТКРЫТИЯ ДВЕРИ

Магнитный выключатель открытия двери снижает риск получения травмы на производстве, соответствует нормам техники безопасности на предприятии.
ТРЕХЦВЕТНАЯ СИГНАЛЬНАЯ ЛАМПА

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

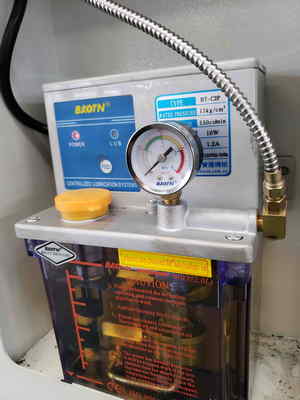

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.
МАХОВИК ПЕРЕМЕЩЕНИЙ ПО ОСЯМ (MPG)

Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

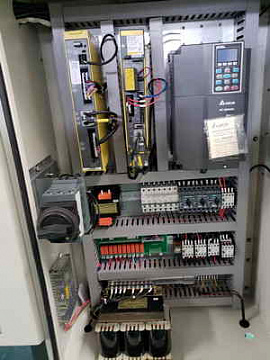

СЕ СТАНДАРТ ЭЛЕКТРОШКАФА

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ГИДРАВЛИЧЕСКИЙ 3-Х КУЛАЧКОВЫЙ ПАТРОН

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.


ГИДРАВЛИЧЕСКАЯ ЗАДНЯЯ БАБКА

Выдвижением пиноли задней бабки управляет гидравлическая система. Ход пиноли осуществляется посредством педали.
ГОРИЗОНТАЛЬНАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА НА 8 ПОЗИЦИЙ YANTAI

Установка 8-ми позиционной револьверной головки значительно расширяет технологические возможности оборудования и как следствие расширяет номенклатуру обрабатываемых деталей.
