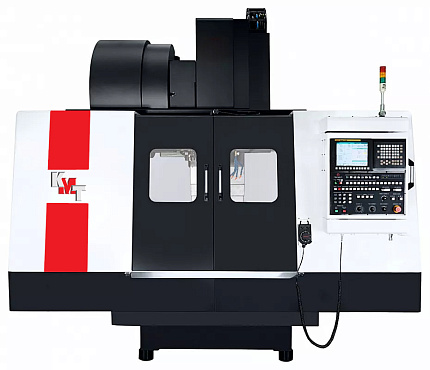

Вертикально-фрезерный обрабатывающий центр SPACE

В наличии
1 фото
от 10 814 805 ₽ (SPACE 420)

НАЗНАЧЕНИЕ:

Вертикально-фрезерные обрабатывающие центры SPACE предназначены для комплексной механической обработки поверхностей заготовки — фрезерования, сверления, расточки, зенкерования, развертывания отверстий и нарезания резьбы. На станках устанавливается высокоскоростной шпиндель до 12 000 об/мин и магазин инструмента на 30 позиций. Станина изготовлена из чугуна марки «Механит». Система ЧПУ и приводы — FANUC (Япония). У оборудования гибкая система переналадки и высокая производительность.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Вертикально-фрезерные обрабатывающие центры SPACE применяются в машиностроении: в автомобилестроении, на предприятиях аэрокосмической и судостроительной отрасли и других. Используются для изготовления деталей штампов и пресс-форм.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

  • Детали для тяжелых транспортных самолетов, авиационные двигатели, детали корпуса авиатехники
  • Кузовные детали авто, ГБЦ, распределительные валы
  • Детали для карьерных самосвалов, зерноуборочных и кормоуборочных комбайнов, колесных перегружателей
  • Алюминиевые корпусы, воздушные автоматы, высокоточные резьбонакатные ролики
  • Пресс-формы, штампы, вырубные штампы для металла













КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

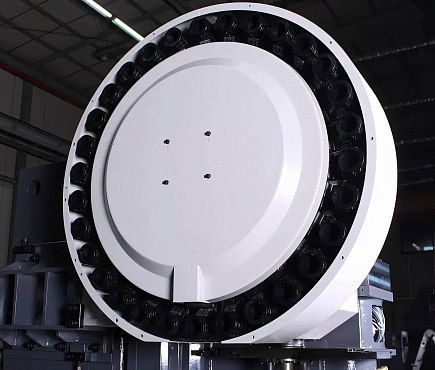

Высокоскоростной инструментальный магазин

Магазин автоматический смены инструмента защищен от любых негативных воздействий — ударов или высокой нагрузки. В него можно загружать различные типа инструмента. Поддерживает продолжительную эксплуатацию, может работать автономно без участия оператора.

Характеристики:

  • Конус BT 50 / BT 40;
  • Количество инструмента — 24/30 ячеек.

Оптимизированная конструкция станины

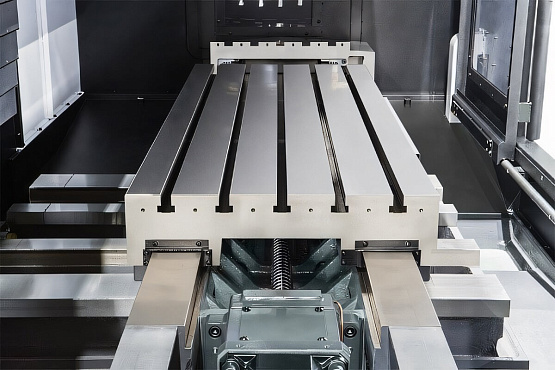

Станина с четырьмя направляющими по оси Y (SPACE 540) обладает повышенной жесткостью и устойчивостью. Широкие направляющие поглощают вибрации, возникающих в ходе обработки и исключают прогиб стола вне зависимости от распределения нагрузки. При тяжелых условиях резания к минимуму сведены искажения геометрии оборудования.

Устанавливаются направляющие двух типов:

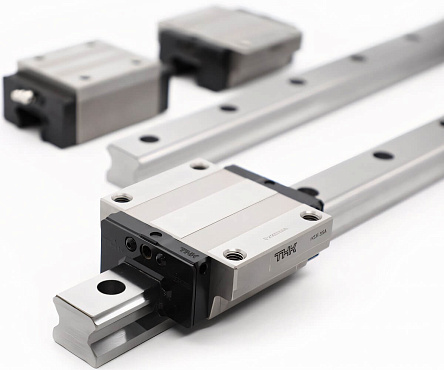

  • Роликовые направляющие качения SPACE 420;
  • Направляющие скольжения коробчатого типа SPACE 540.

Эффективная система управления

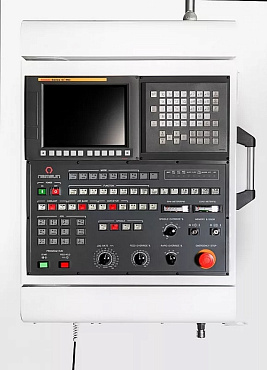

Состоит из панели управления системы ЧПУ. Интегрирует все функциональные элементы управления на одной общей панели и повышает эргономичность. Оператору не нужно выполнять дополнительные настройки.

Особенности:

  • в панель управления интегрирована система ЧПУ FANUC 0i-MF PLUS (3);
  • в базе уже есть AICC II.

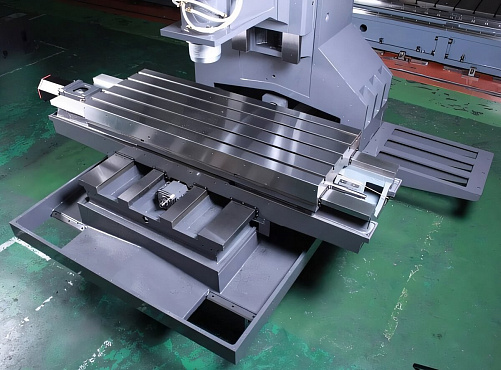

Большая рабочая зона

На станке можно обрабатывать заготовки различных размеров и массы.

SPACE 420:

  • Размер стола — 920 x 420 мм;
  • Перемещения — 780 x 420 x 510 мм;
  • Max грузоподъемность — 600 кг.

SPACE 540:

  • Размер стола — 1200 x 540 мм;
  • Перемещения — 1050 x 540 x 550 мм;
  • Max грузоподъемность — 900 кг.

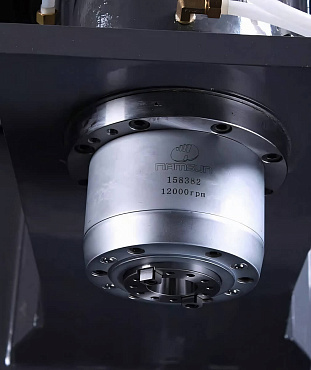

Интегрированный высокоскоростной шпиндель

Жесткий шпиндель с прямым приводом и масляным охлаждением.

Особенности:

  • Отсутствие ремней и шестерней для передачи вращения;
  • Шпиндельный узел и направляющие изготовлены как одно целое, чтобы минимизировать вибрации, снизить шум, уменьшить нагрев в процессе работы;
  • Высокая точность при высокоскоростной обработке;
  • Система охлаждения шпинделя и двигателя.

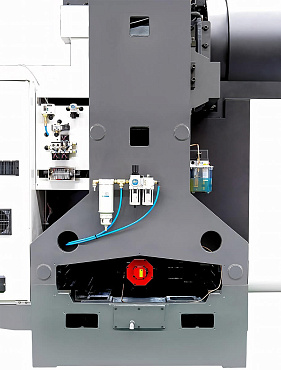

Компоновка узлов смазки

Узлы смазки и подачи сжатого воздуха расположены удобно для доступна к ним оператора. Рядом со станком установлен кондиционер масла охлаждения шпиндельного узла.

Диаграмма шпинделя «мощность - момент»

SPACE 420:

  • Макс. кол-во оборотов шпинделя — 12 000 об/мин;
  • Мощность двигателя (пост. /30 мин.) — 5,5 / 13,2 кВт;
  • Крутящий момент (пост. /30 мин) — 35 / 84 Нм.

SPACE 540:

  • Макс. кол-во оборотов шпинделя — 12 000 / 8000 об/мин;
  • Мощность двигателя (пост. /30 мин.) —15 / 18,5 кВт;
  • Крутящий момент (пост. /30 мин) — 105 / 118 Нм.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система подачи СОЖ

Пистолет для подачи СОЖ

Пистолет подачи сжатого воздуха

Сигнальная лампа состояния станка 3 цвета

Ручной маховик управления mpg

Масляное охлаждение шпинделя

Магазин на 30 инструментов

Телескопические кожуха

Замок двери рабочей зоны

Полная защита от брызг СОЖ

Бак СОЖ

Система смазки

AICC II контур управления (высокоскоростное фрезерование)

Охладитель масла

Жесткое нарезание резьбы

Выравнивающие опоры

Ручной инструмент

Воздушный обдув

Система автоматического отключения

Стружечный конвейер

Бак для стружки



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Маслоотделитель от СОЖ

Трансформатор

Система подачи СОЖ через центр шпинделя 20 бар

Система измерения заготовки Hexagon

Система измерения и привязки инструмента Hexagon

Кондиционер электрошкафа

Смыв стружки с кожухов станины

Data server Дата-сервер

МПодготовка станка для подключения дополнительной 4-й оси

Накладной поворотный стол 4-я ось мод. s-200 f4

Manual guide i

Шпиндель 8000 об/мин с конусом ВТ 50 (магазин инструмента 24 позиции)

15" экран ЧПУ
