НАЗНАЧЕНИЕ:

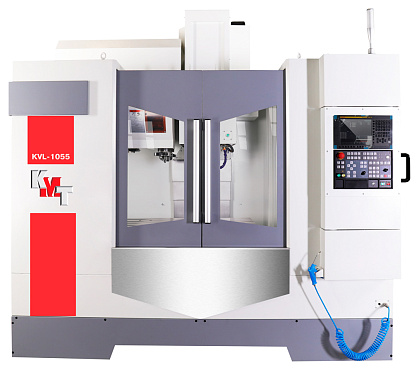

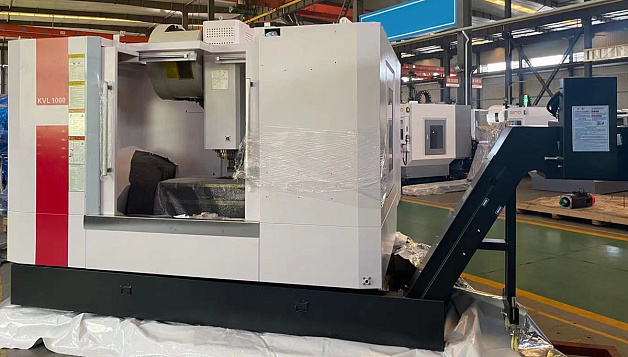

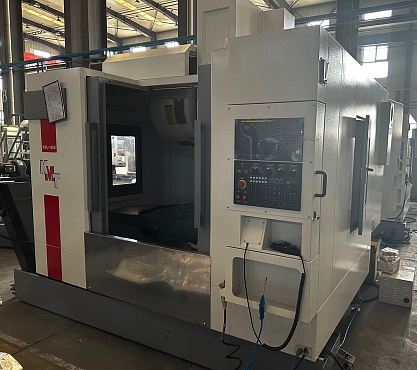

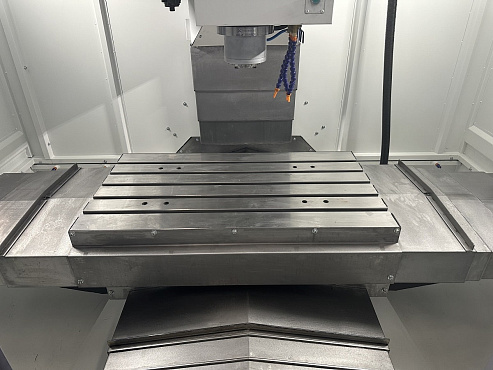

Вертикальный фрезерный обрабатывающий центр по металлу KVL 1055 имеет широкий спектр применения в различных отраслях промышленности. Предназначен для высокоточной обработки деталей из металла с использованием фрезерных инструментов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Одной из основных областей применения данного оборудования является машиностроение. С помощью KVL 1055 можно производить обработку различных деталей, таких как корпуса двигателей, шестерни, фланцы и другие элементы механизмов. Благодаря своей высокой производительности и точности, центр KVL 1055 позволяет обеспечить высокое качество и долговечность изготавливаемых деталей.
Одним из главных преимуществ KVL 1055 является его гибкость и многофункциональность. Он может работать с различными видами металлов, включая сталь, алюминий, титан и другие. Кроме того, этот фрезерный центр оснащен современными системами ЧПУ и автоматической смены инструментов, что повышает его производительность и эффективность в работе.
Изготовление пресс-форм и штампов высокого качества
Машиностроение
Аэрокосмическая промышленность
Автомобильная промышленность
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
1. Фрезерование канавок и пазов |
2. Фрезерование уступов |
3. Фрезерование канавок и пазов дисковой фрезой |
4. Фрезерование канавок и пазов дисковой фрезой |
5. Торцевое фрезерование |
6. Фрезерование уступов |
7. Фрезерование уступов |
8. Торцевое фрезерование |
9. Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
10. Фрезерование шпоночного паза |
11. Торцевое фрезерование |
12. Фрезерование Т-образного паза |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
|
Достоверно известно, что тепловые деформации составляют существенную долю в общем балансе погрешностей при изготовлении деталей. Погрешности вызванные тепловыми деформациями составляют до 30 - 70% от общей погрешности обработки. Особенно заметно их влияние при выполнении чистовых операций. При разработке конструкции станка конструкторами завода учтено воздействие тепловых деформаций, распределение механических напряжений при помощи систем математического моделирования, что позволило добиться внушительных результатов по точности сборки станка.
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

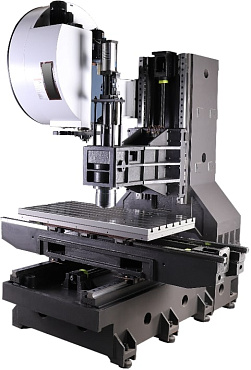

Цельнолитая станина увеличенной массы Станина отливается из чугуна марки Mehanite с утолщенными стенками. Для снятия внутренних напряжений и придания большей прочности и жесткости проходит естественное старение. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей. Специальная конструкция станины, с увеличенной шириной направляющих у основания колоны, в месте соединения колоны с основанием - наиболее рациональное решение в соотношении жесткость - устойчивость - стоимость компоновки станка, что позволило увеличить жесткость, повысить устойчивость системы за счет смещения центра тяжести станка вниз. Специальная форма колонны в виде "трапеции" позволила значительно снизить деформации в системе жесткости станка под действием веса перемещающихся узлов, а также снизило чувствительность станка к внешним динамическим нагрузкам - от привода, со стороны основания. |
|
Шпиндель Шпиндель производства компании ROYAL (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 70/ 95 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы. |
|

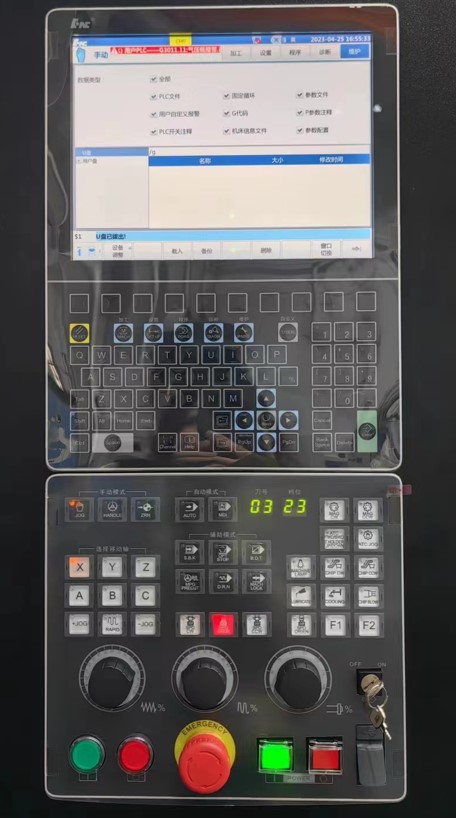

Система ЧПУ ЦТО CNC X3
Особенности:
Интеллектуальные функции:
|
|

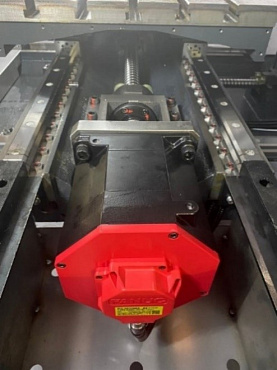

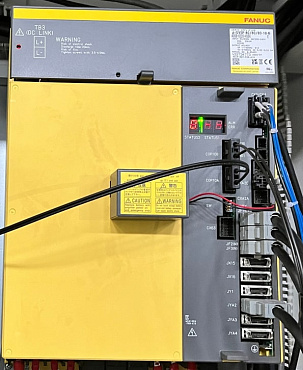

Приводы подач по осям X / Y / Z На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений. |
|

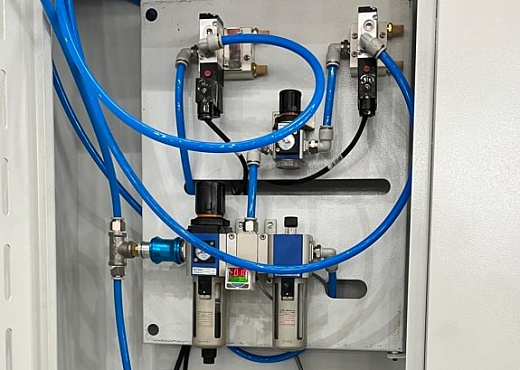

Пневматический узел На станках серии KVL установлен пневматический узел, который отвечает за разжим, зажим и подготовку шпинделя к смене инструмента. После фильтрации сжатый воздух подается в нужные точки. При перепаде давления имеющийся ресивер позволит безопасно произвести смену инструмента без создания аварийной ситуации. |
|
|

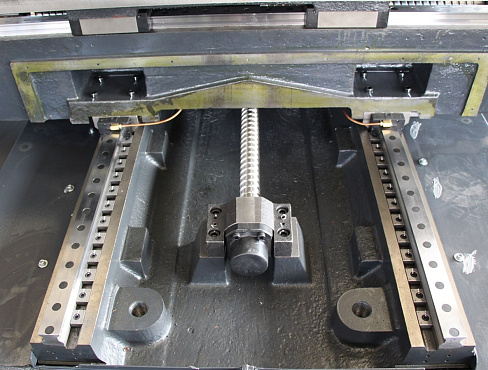

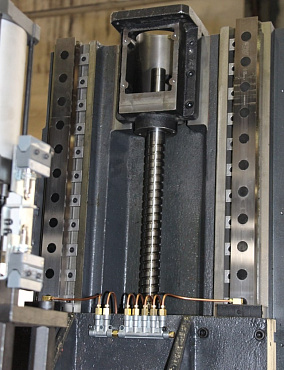

Линейные направляющие качения и ШВП На станке установлены линейные направляющие качения роликового типа по осям X/Y/Z производства HIWIN или PMI (Тайвань) и ШВП (Тайвань), обеспечивающие высокую скорость и точность позиционирования. |
Подготовка для установки 4-й оси Во всех станках серии KVL предусмотрена подготовка под установку 4-ой оси (место в электрошкафу под привод 4-ой оси, отверстия в кожухах для проводов, система ЧПУ с поддержкой 4-й оси). Система ЧПУ позволяет работать в режиме полной 4-ой оси (непрерывная обработка) так и в индексном режиме. Для установки 4-ой оси потребуется приобрести поворотный стол и привод оси в электрошкаф. |
|
Обмыв рабочей зоны станка Позволяет сократить время на ежедневное техническое обслуживание станка. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Автоматическая система смены инструмента

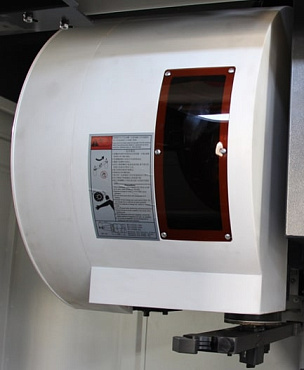

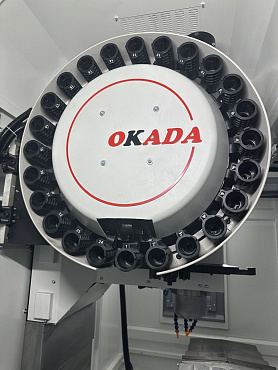

Станок оснащен автоматической системой смены инструмента OKADA (Тайвань) на 24 позиции. Устройство кулачкового типа с поворотным кронштейном обеспечивает смену инструмента за 2 - 2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка. |
|
Система подачи СОЖ

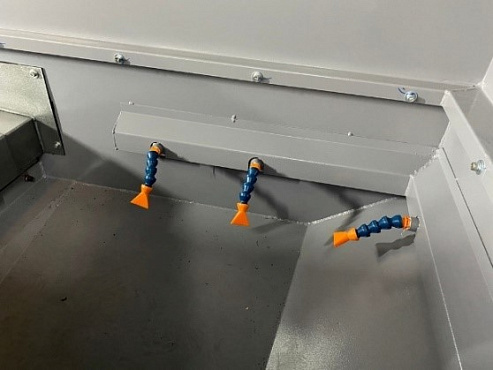

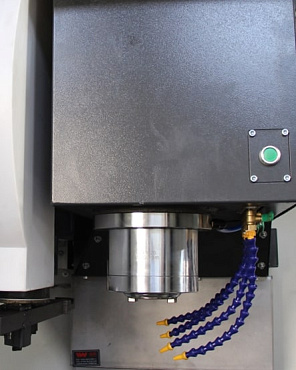

Станок оснащен системой подачи СОЖ и отдельным соплом для обдува воздухом. Кольцо на шпинделе с форсунками подачи СОЖ обеспечивает дополнительное направленное охлаждение и стабилизирует процесс резания. Станки опционально могут быть оснащены системой подачи СОЖ через шпиндель под высоким давлением 20 бар. |
|
|

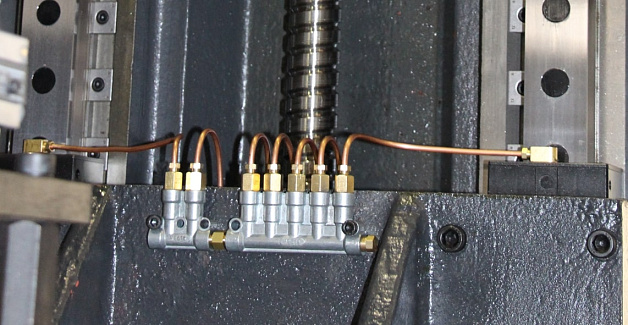

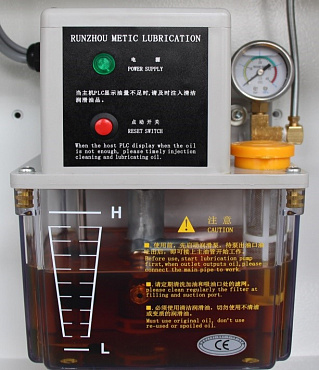

Автоматическая система смазки
Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
Транспортер для удаления стружки ленточного типа с тележкой
Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
|

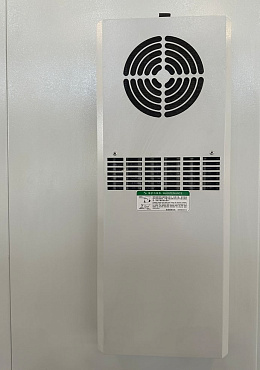

Теплообменник электрошкафа
Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |
|

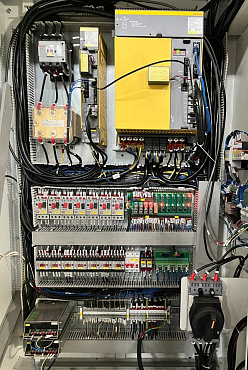

Электрокомпоненты Omron / Schneider
Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider. |
|
Телескопическая защита направляющих по всем осям
Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X / Y / Z обеспечивает надежность и защиту от протекания СОЖ. |
|

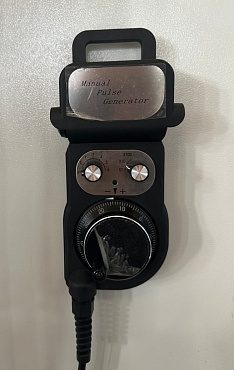

Маховик перемещений по осям
Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-й оси). |
|

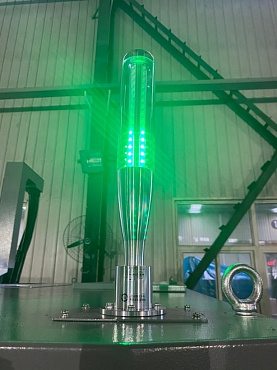

Сигнальная лампа
Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы. |
|

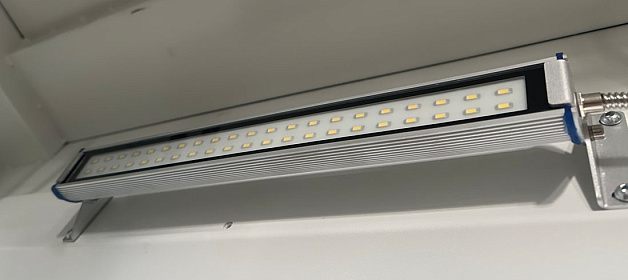

Освещение рабочей зоны
Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
|
Пистолет обдува воздухом и СОЖ
Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка. |
|

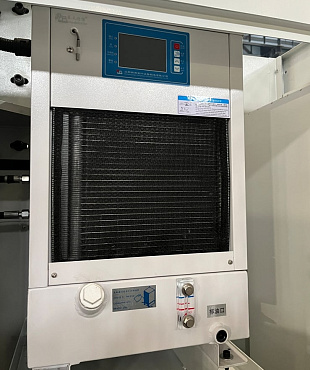

Масляное охлаждение шпинделя
Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя. |
|

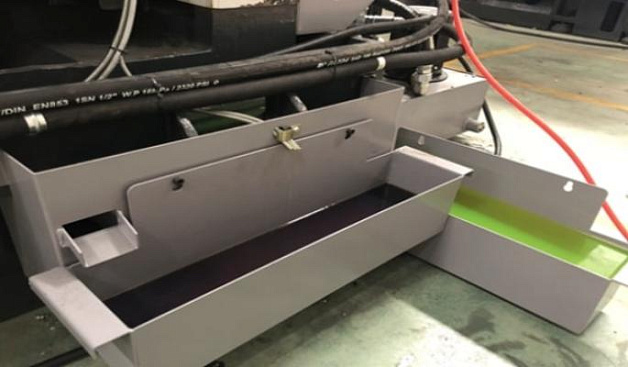

Сепаратор СОЖ
Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
Подача СОЖ через шпиндель 20 Бар
Опционально станки KVL могут быть оснащены системой подачи СОЖ под высоким давлением 20 Бар через шпиндель станка, что позволит повысить качество обработанных поверхностей, выполнять сверление глубоких отверстий (более L>3D), увеличить производительность обработки и повысить стойкость режущего инструмента. |
|
Поворотный стол (4-я ось) GSA (Тайвань)
Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей. |
|
Система измерения детали
Используется для установки заготовки и контроля ее обработки. Преимущества:
|
|
Система измерения инструмента
Измерение геометрии и обнаружение поломки инструмента Операции в рабочей зоне:
Преимущества:
|
