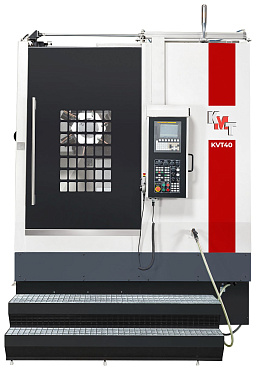

Вертикальный токарный станок с ЧПУ серии KVT

  • Вертикальный токарный станок с ЧПУ серии KVT

Диаметр обработки: до 1000 мм

Длина обработки: до 800 мм

Мощность: до 45 кВт

Вес: до 15 000 кг

Сделано на заводе SMTCL
от 66 000 $

ОПИСАНИЕ СТАНКА:

Данные станки используются для обработки коротких круглых и дисковых заготовок, токарной обработки различных видов резьбы, дуг, внутренних и внешних изогнутых поверхностей ротора гироскопов, торцевых поверхностей и канавок. Они подходят для высокоточной и стабильной обработки больших партий заготовок. Данная модель станка широко используется в местной и заграничной автомобильной промышленности.

Вертикальные токарные станки с ЧПУ серии KVT, разработанным и произведенным с использованием Европейских передовых технологий машиностроения подобных станков.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Станина

В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации.

Шпиндель

Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, низким подъемом температуры, маленькой тепловой деформацией, высокой точностью и особенностью поддержания относительной стабильности оси шпинделя при продолжительном использовании.

Специальный энкодер шпинделя, используемый вместо синхронной ременной передачи значительно снижает возможность поломки.

Двигатель шпинделя у станков данной модели передает движение посредством импортных узких клиновидных ремней, чтобы обеспечить высокую эффективность, низкий уровень шума и низкую вибрацию всей трансмиссионной системы, чтобы соответствовать требованиям обработки в условиях низкой скорости и высокого крутящего момента, высокой скорости и высокой мощности. Шпиндельная бабка интегрирована с основанием посредством соединения со сквозным отверстием, чтобы обеспечить шпиндель станка высокой жесткостью.


Система подач

Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами с помощью эластичных муфт. Шариковые винты используют способ установки, при котором фиксируются оба края.

На двух осях установлены импортные роликовые направляющие с высокой точностью и большой нагрузочной способностью. Шарики разделены опорными рамами, чтобы уменьшить фрикционное сопротивление, увеличение температуры и термическую деформацию во время быстрого перемещения, что в значительной степени улучшает точность обработки, скорость и эффективность производства.

Револьверная головка

Существует множество конфигураций револьверных головок, пользователи могут свободно выбрать подходящую головку в соответствии с их нуждами и характером использования. Стандартная конфигурация: Горизонтальная 8-позиционная револьверная головка с серво приводом. Револьверная головка имеет высокую жесткость, надежную блокировку, быструю индексацию, высокую повторяемость позиционирования.

Система ЧПУ

В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TD, которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность.

Две системы серво осей являются высокоточными цифровыми серво системами с высокоскоростным микропроцессором и функцией программного серво управления для обеспечения высокой скорости и высокой точности серво управления.
Модельный ряд KVT430 KVT500 KVT600 KVT720 KVT860 KVT1000
Максимальный диаметр обработки над станиной, мм 430 500 600 720 860 1000
Максимальная длина обработки, мм 350 350 500 690 700 800
Максимальный диаметр точения, мм 280 330 500 600 800 900
Торец шпинделя А2-6 А2-8 А2-8 А2-11 А2-11 А2-15
Диапазон скорости вращения шпинделя, об/мин 50 - 4000 50 - 3000 50 - 2400 50 - 1000 80 - 1100 50 - 800
Мощность шпинделя, кВт 11 / 15 15 / 18,5 15 / 18,5 18,5 / 26 22 37 / 45
Максимальный крутящий момент, Нм

272 (β)

400 (α)

447 (β)

680 (α)

549 (β)

716 (α)

1113 1311 2000
Диаметр патрона, дюйм 8 10 12 15 21 24
Скорость быстрых перемещений по оси X, м/мин 30 30 18 18 16 10
Скорость быстрых перемещений по оси Z, м/мин 30 30 18 18 16 12
Ход по оси X, мм 200 200 300 300 440 800
Ход по оси Z, мм 400 400 500 650 720 850
Револьверная головка 8-горизонтальная 8-горизонтальная 8-горизонтальная 8-горизонтальная 8-горизонтальная 6-горизонтальная
Сечение инструмента, мм 25 х 25 / Ø40 25 х 25 / Ø40 25 х 25 / Ø40 25 х 25/ Ø40 32 х 32 / Ø50 32 х 32 / Ø50
Точность позиционирования по оси Х, мм 0,008 0,008 0,008 0,008 0,018 0,018
Точность позиционирования по оси Z, мм 0,008 0,008 0,008 0,008 0,020 0,020
Повторяемость по оси Х, мм 0,004 0,004 0,005 0,005 0,006 0,0075
Повторяемость по оси Z, мм 0,005 0,005 0,005 0,005 0,008 0,015
Максимальная нагрузка, кг 200 300 350 400 600 800
Габаритные размеры
Длина, мм 2000 2000 3220 3220 3400 394
Ширина, мм 1370 1370 1780 1780 2200 2795
Высота, мм 2275 2275 2880 3060 3300 3671
Вес, кг 3800 4500 6000 7500 10 500 15 000

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Fanuc 0i-TF;
  • ШВП Тайваньского производства;
  • Горизонтальная револьверная головка на 8-мь позиций, производства Тайвань;
  • Гидравлический 3-х кулачковый патрон, производства Тайвань;
  • Транспортер для удаления стружки;
  • Гидростанция;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ Fanuc 0i-TF α – мотор;
  • Гидравлический патрон увеличенного диаметра;
  • Револьверная головка с приводным инструментом.
Параметры проверки Заводской стандарт
Точность обработки IT 6 - IT 7
Округлость обрабатываемой заготовки, мм 0,005 / Ø 120
Цилиндричность обрабатываемой заготовки, мм 0,010 / Ø 120 х 150
Ровность обрабатываемой заготовки, мм 0,015 / Ø 300
Неровность поверхности обрабатываемой заготовки, мкм Ra 1,6
Точность позиционирования, мм Ось X 0,016
Ось Z 0,018
Точность повторяемости, мм Ось X 0,005
Ось Z 0,006
