Радиально сверлильный станок серии KR

от 1 259 557 ₽
Доставка в город
Москва
Доставим
от 1 дня

Диаметр сверления: от 40 до 132 мм

Мощность:от 3 до 18,5 кВт

Вес: от 3000 до 29 000 кг

Индивидуальные условия лизинга ?
  • Оборудование можно использовать сразу после получения аванса.
  • Дополнительные залоги не требуются.
  • Лизинг получить проще, чем кредит.
  • Выгодно уменьшает налог на прибыль
Технология в подарок ?
Специалисты КМТ изготовят 1-ую деталь заказчика бесплатно: напишут технологической процесс, дадут рекомендации по подбору инструмента, подготовят технологическую карту, и помогут с отработкой технологического процесса.


Подробнее о технологиях вы можете уточнить у менеджеров по телефону: 8 (800) 505-71-56
Сервис 24/7 ?
  • Быстрый выезд на объект клиента.
  • Доступные цены.
  • Профессиональные сотрудники.
Гарантия: 1 год ?

На все оборудование в каталоге товаров КМТ действует гарантия в 1 год с момента получения продукции.

НАЗНАЧЕНИЕ:

Радиально-сверлильные станки предназначены для сверления, развертывания и нарезания резьбы метчиком. Использование специального инструмента и приспособлений позволяет растачивать отверстия, канавки, вырезать отверстия большого диаметра в дисках из листового материала, притирать точные отверстия цилиндров и клапанов. Основное назначение станков данного типа — обработка отверстий в деталях в условиях единичного и мелкосерийного производства. Радиально-сверлильные станки серии Z имеют широкий спектр применения, они удобны в обслуживании, отличается высокой производительностью и точностью.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Данный тип оборудования находит применение в ремонтных мастерских, а также в машиностроительных и сборочных цехах.

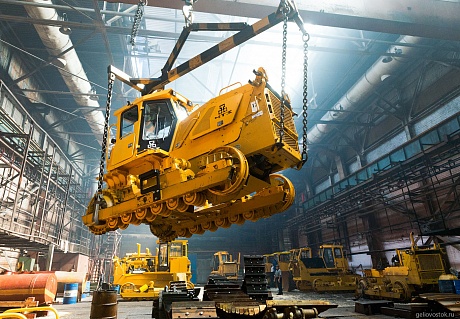

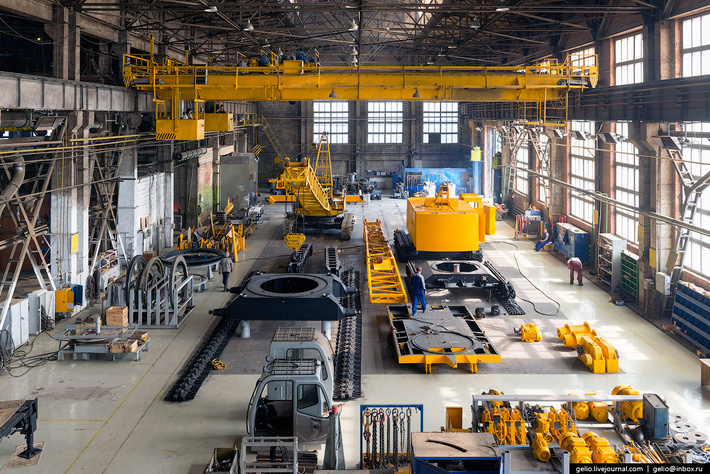

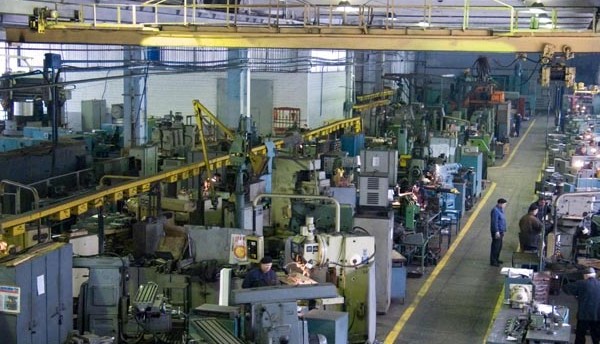

Машиностроительное производство

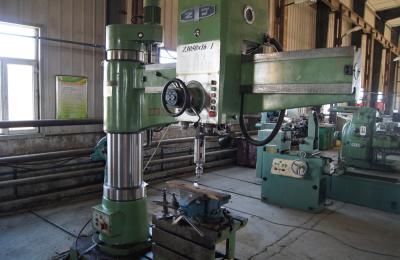

Ремонтные мастерские

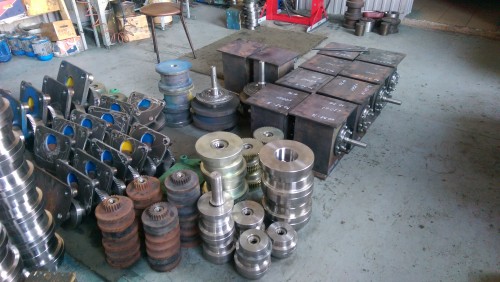

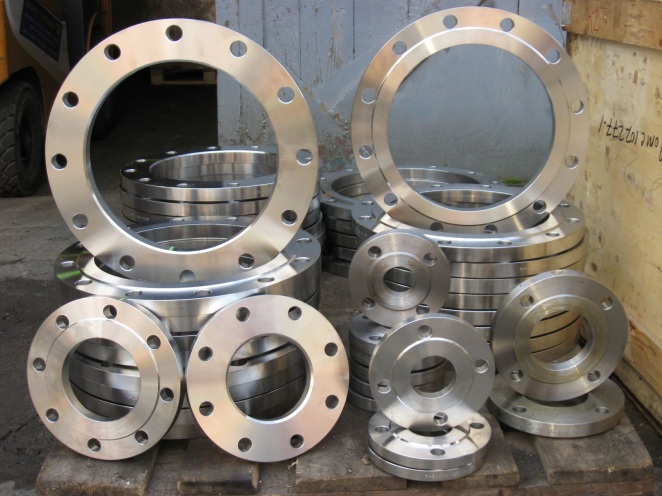

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

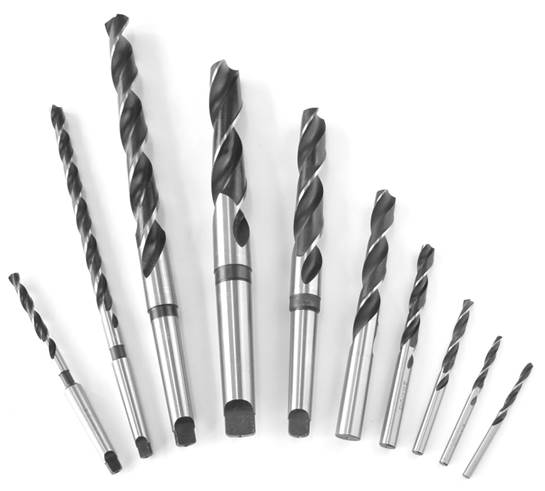

СХЕМА ОБРАБОТКИ:

а – сверление; б – рассверливание; в – зенкерование; г – развёртывание;

д – цилиндрический зенкер (зенковка); е – конический зенкер (зенковка);

ж – цековка; з – пластинчатый резец; и – центровочное сверло; к – метчик;

л – комбинированный инструмент; м – конический зенкер;

н, о – конические развертки.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

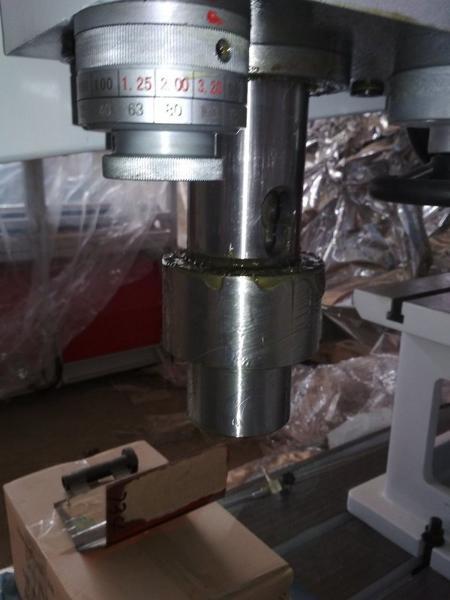

Коробка подач

  • На станке реализованы следующие функции: Реверс — позволяет выводит метчик после нарезания резьбы. Ограничение глубины сверления — по достижению нужной глубины пиноль шпинделя поднимается вверх;
  • Скорость резания и скорость подач могут быть выбраны без остановки станка;
  • Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям; - Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями;
  • Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов;
  • На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;

Конструкция станка

  • Фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов);
  • Колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел);
  • Траверса, смонтированная на колонне.

Коробчатый стол

Предназначен для крепления заготовок.

Направляющие

Сверлильный суппорт перемещается по отшлифованным направляющим.

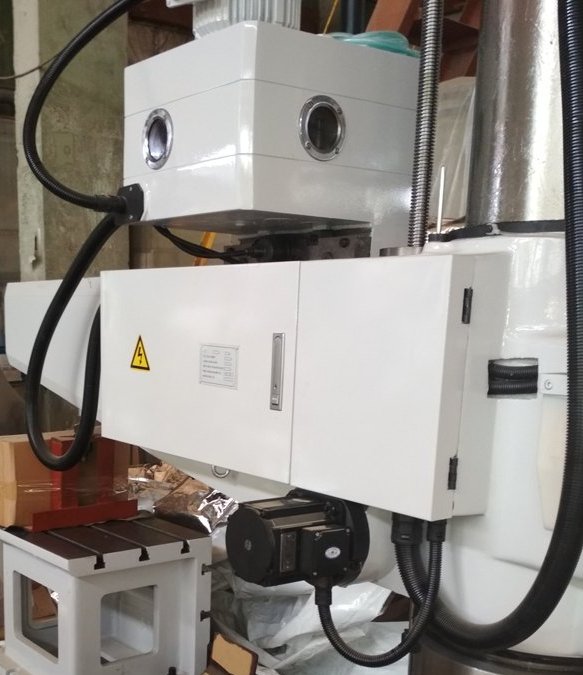

Электрошкаф

Все электрические компоненты электрошкафа соответствуют СЕ-стандарту, используются только известных мировых марок: SIEMENS, ABB.
Гидравлика

Надежная гидравлика гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:


  • Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов;
  • На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;
  • Скорость резания и скорость подач могут быть выбраны без остановки станка с помощью специального механизма;
  • Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями;
  • Гидравлика -является очень надежной, она гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны;
  • Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям;
  • Термообработка на качественном современном оборудовании обеспечивает долговечность деталей;
  • Надежная гидравлика гарантирует плавные и точные перемещения.
Только различные характеристики
Все характеристики
Модель
KR40
KR50
KR63
KR80
KR100
KR125
KR132
Параметры обработки
Конус шпинделя (Морзе №)
3
5
5
6
6
Metric 80
Metric 80
Перемещение шпинделя мм
315
315
400
450
500
560
560
Максимальный диаметр сверления мм
40
50
63
80
100
125
132
Угол поворота руки °
-
±180
±180
±180
±180
±180
±180
Расстояние между осью шпинделя и колонной мм
350-1250
350-1600
450-2000
500-2500
570-3150
600-4000
600-4000
Горизонтальное перемещение шпиндельной бабки мм
900
1250
1600
2000
2580
3400
3400
Расстояние от торца шпинделя до поверхности основания мм
350-1250
350-1220
400-1600
550-2000
750-2500
750-2500
750-2500
Габариты
Вес кг
3000
3500
7000
11000
20000
28500
29000
Высота мм
2900
2900
3400
4100
4500
5200
4900
Ширина мм
1100
1100
1300
1400
1700
2000
2000
Длина мм
2200
2500
3100
3800
4700
5900
6100
Размеры рабочего стола мм
630x500x500
630x500x500
800x630x500
1000x800x560
800x1250x630
1250x800x630
850x1350x800
Мощность
Мощность двигателя шпинделя кВт
3
4
5,5
7,5
15
18,5
18,5
Диапазон подач шпинделя об/мин
0,04-3,2
0,04-3,2
0,04-3,2
0,04-3,2
0,06-3,2
0,06-3,2
0,06-3,2
Максимальный момент на шпинделе Нм
400
500
980
1568
2450
3400
3400
Количество скоростей шпинделя
16
16
16
16
22
22
22
Диапазон скоростей шпинделя об/мин
25-2000
25-2000
20-1600
16-1250
8-1000
6,3-800
6,3-800
Количество подач шпинделя
16
16
16
16
16
16
16

ДОСТАВКА И ОПЛАТА:

Мы сотрудничаем со следующими надежными транспортными компаниями, которые специализируются на перевозке крупнотоннажного оборудования по Москве и всей России:

  • Промпереезд
  • LKTK GROUP

lktk group prompereezd

Для получения точных данных о сроках и стоимости доставки, просим, обращаться по номеру телефона: +7 (495) 137-55-56



САМОВЫВОЗ:

Вы можете произвести самовывоз оплаченного товара со склада нашего партнера в Московской области.

Подробнее


ОПЛАТА:

Возможны следующие варианты оплаты:

  • С помощью безналичной банковской оплаты по счету;
  • Наличными в кассе компании.
Подробнее

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Система подачи СОЖ в зону резания

Предназначена для снижения износа инструмента и удаления стружки из зоны резания.
Коробчатый стол

Предназначен для крепления заготовок
Инструмент для обслуживания станка
Руководство по эксплуатации
